物流仓储自动化升级：Modbus TCP与DeviceNet的协议融合实践

一、项目背景

在我们物流厂的日常运营中，分拣效率和仓储精准度一直是瓶颈。传统人工分拣不仅速度慢，还容易因疲劳出错；仓储区域的货物定位全靠人工记录，时常出现找货难、盘点耗时的问题。

生产线的核心控制依赖施耐德PLC，它通过Modbus TCP协议实现数据传输，负责统筹整个物流流程；而现场的接近传感器（用于检测货物位置）和视觉传感器（用于识别货物信息）却都采用DeviceNet协议。两种协议“语言不通”，导致传感器的实时数据无法及时传给PLC，PLC的控制指令也没法精准下发，数字化升级始终卡在“信息孤岛”这一步。所以，打通这两种协议，让设备协同工作，成了提升物流数字化水平的关键。

二、解决方案与产品选型

经过对比多款协议转换设备的稳定性和兼容性，我们最终选了JH-TCP-DVN疆鸿智能网关作为转换枢纽。

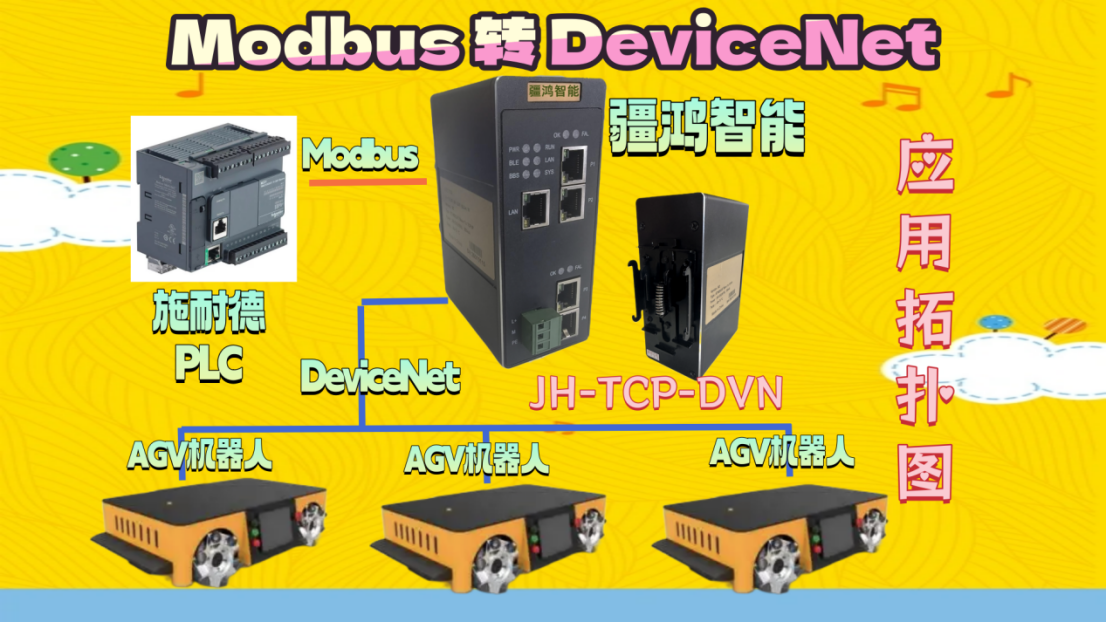

硬件连接很直观：一端用网线把网关和施耐德PLC的以太网口连起来，确保两者IP在同一网段，Modbus TCP的通信基础就搭好了；另一端通过DeviceNet总线电缆，把网关和接近传感器、视觉传感器串在一起，按规范接好终端电阻，波特率统一设为125kbps，保证传感器数据能稳定上传。

软件配置时，在施耐德的M340编程软件里，我们给PLC添加了Modbus TCP主站功能，设定好网关的IP和读写地址；网关配置工具里，重点做了数据映射——把接近传感器的“有无货物”信号、视觉传感器的“货物类型/条码”数据，一一对应到PLC能识别的寄存器地址。这样一来，PLC就能实时“看懂”传感器的信息，再根据预设逻辑发出分拣、仓储指令。

三、应用效果与性能数据

这套方案落地后，变化立竿见影。

在智能分拣环节，视觉传感器识别货物信息的速度从原来的0.8秒/件提升到0.3秒/件，配合接近传感器的位置检测，分拣线的处理效率从每小时800件提高到1500件，错误率从3%降到了0.1%以下。

仓储自动化方面，货物入库时，接近传感器能实时追踪货物在输送线上的位置，PLC根据数据精准控制机械人将货物放到指定货架，仓储定位准确率从85%提升至99.9%。盘点时，系统能自动调取传感器记录的货物信息，盘点时间从原来的8小时缩短到1.5小时。

从数据稳定性看，协议转换的延迟稳定在10ms以内，每天24小时连续运行，丢包率几乎为零，完全能满足实时控制的需求。

四、总结

这次JH-TCP-DVN疆鸿智能Modbus TCP转DeviceNet的实践，看似只是解决了协议兼容问题，实则为物流数字化搭起了“信息桥梁”。施耐德PLC与传感器的无缝协同，让实时追踪、智能分拣和仓储自动化从概念变成了日常。

效率提升的背后，是设备数据的高效流转——这不仅减轻了工人的劳动强度，更让管理层能通过数据看板实时掌握物流状态，决策更精准。未来，这套方案还能扩展到更多设备，为物流厂的智能化升级打下扎实的基础。
