MicroPython之TPYBoard v102开发板控制OLED显示中文

ops 2025/6/30 11:51:37

　　转载请以链接形式注明文章来源，公众号：MicroPython玩家汇

　　0x00前言

　　之前看到一篇文章是关于TPYBoardv102控制OLED屏显示的，看到之后就想尝试一下使用OLED屏来显示中文。最近利用空余时间搞定了这个实验，特此将实验过程及源码分享出来，方便以后使用。

　　0x01实验器材

　　TPYBoardv102开发板1块

　　0.96寸OLED显示屏（ssd1306）1块

　　杜邦线若干

　　0x02前期准备

　　1、首先我们先来看一下，之前参考的OLED显示字符的文章。

　　http://docs.tpyboard.com/zh/latest/tpyboard/tutorial/v10x/oled/?highlight=oled

　　文章中的源码文件都已上传到GitHub。地址：https://github.com/TPYBoard/developmentBoard/tree/master/TPYBoard-v10x-master

　　找到[11.学习使用OLED显示屏]里面就是源程序。我就是在font.py和ssd1306.py基础上做的开发。

　　2、在font.py中增加中文字模。

　　font.py中已有英文、数字和符号的字符，我们需要做中文的字模添加到font.py中。

　　2.1首先下载字模提取工具。地址：http://tpyboard.com/download/tool/187.html

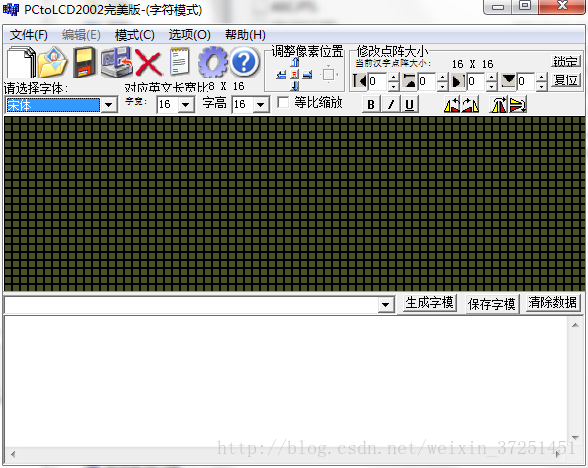

　　解压，双击运行PCtoLCD2002.exe。

图片描述

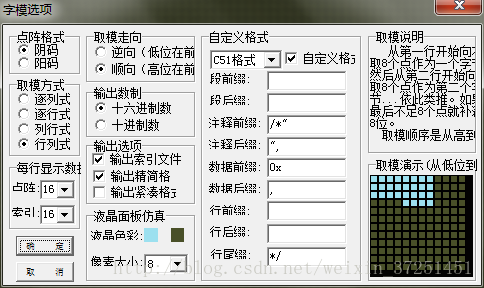

　　2.2 顶端菜单栏，点击[选项]按下方图片设置，设置完毕后点击[确定]保存设置。

图片描述

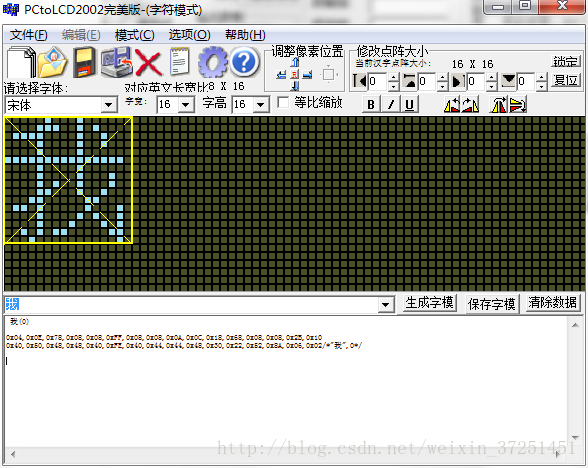

　　2.3 回到主界面，在输入框中输入“我”点击[生成字模]。

图片描述

　　取得的字模数据如下：

0x04,0x0E,0x78,0x08,0x08,0xFF,0x08,0x08,0x0A,0x0C,0x18,0x68,0x08,0x08,0x2B,0x10
0x40,0x50,0x48,0x48,0x40,0xFE,0x40,0x44,0x44,0x48,0x30,0x22,0x52,0x8A,0x06,0x02/“我”,0/

　　2.4 将取到的字模数据添加到font.py中。

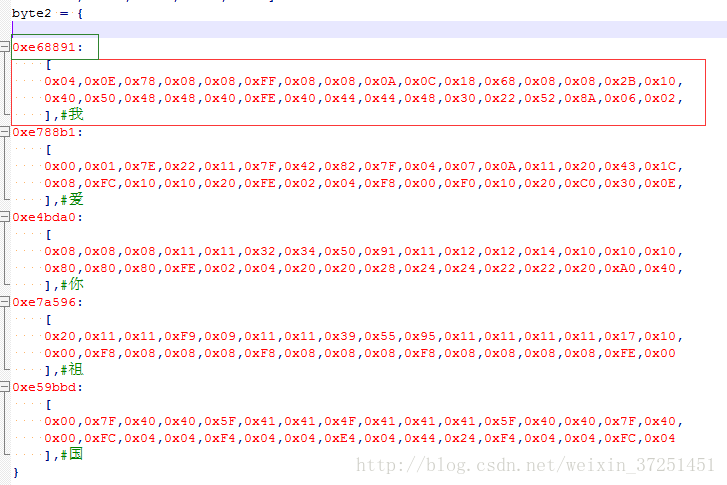

图片描述

　　绿色框中是“我”的16进制utf-8编码。

　　在线工具：http://tool.lu/hexstr/

　　参照以上方法，我依次添加了“我爱你祖国”这5个汉字的字模。

byte2 = {

0xe68891:
[
0x04,0x0E,0x78,0x08,0x08,0xFF,0x08,0x08,0x0A,0x0C,0x18,0x68,0x08,0x08,0x2B,0x10,
0x40,0x50,0x48,0x48,0x40,0xFE,0x40,0x44,0x44,0x48,0x30,0x22,0x52,0x8A,0x06,0x02,
],#我
0xe788b1:
[
0x00,0x01,0x7E,0x22,0x11,0x7F,0x42,0x82,0x7F,0x04,0x07,0x0A,0x11,0x20,0x43,0x1C,
0x08,0xFC,0x10,0x10,0x20,0xFE,0x02,0x04,0xF8,0x00,0xF0,0x10,0x20,0xC0,0x30,0x0E,
],#爱
0xe4bda0:
[
0x08,0x08,0x08,0x11,0x11,0x32,0x34,0x50,0x91,0x11,0x12,0x12,0x14,0x10,0x10,0x10,
0x80,0x80,0x80,0xFE,0x02,0x04,0x20,0x20,0x28,0x24,0x24,0x22,0x22,0x20,0xA0,0x40,
],#你
0xe7a596:
[
0x20,0x11,0x11,0xF9,0x09,0x11,0x11,0x39,0x55,0x95,0x11,0x11,0x11,0x11,0x17,0x10,
0x00,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0x08,0xFE,0x00
],#祖
0xe59bbd:
[
0x00,0x7F,0x40,0x40,0x5F,0x41,0x41,0x4F,0x41,0x41,0x41,0x5F,0x40,0x40,0x7F,0x40,
0x00,0xFC,0x04,0x04,0xF4,0x04,0x04,0xE4,0x04,0x44,0x24,0xF4,0x04,0x04,0xFC,0x04
],#国
}

　　3、在ssd1306.py文件中增加了draw_chinese显示中文的方法。

def draw_chinese(self,ch_str,x_axis,y_axis):
offset_=0
y_axis=y_axis*8#中文高度一行占8个
x_axis=127-(x_axis*16)#中文宽度占16个
for k in ch_str:
code = 0x00#将中文转成16进制编码
data_code = k.encode(“utf-8”)
code |= data_code[0]<<16
code |= data_code[1]<<8
code |= data_code[2]
byte_data=font.byte2[code]
for y in range(0,16):
a_=bin(byte_data[y]).replace(‘0b’,”)
while len(a_)<8:
a_=’0’+a_

        b_=bin(byte_data[y+16]).replace('0b','')while len(b_)<8:b_='0'+b_for x in range(0,8):self.set_pixel(x_axis-x-offset_,y+y_axis,int(a_[x]))#文字的上半部分self.set_pixel(x_axis-x-8-offset_,y+y_axis,int(b_[x]))#文字的下半部分offset_+=16

　　github源码地址：https://github.com/TPYBoard/developmentBoard/tree/master/TPYBoard-v10x-master/

　　找到[20.学习OLED显示中文]。

　　0x03硬件连接

　　本次实验使用OLED的SPI通讯方式，TPYBoardv102带有2个SPI接口，我用的SPI1。

　　具体接线方法如下：
TPYBoard v102 (SPI1) OLED显示屏(SPI)
3.3V VCC （2.8V~5.5V）
GND GND
X6(SCK) SCK/D0
X8(MOSI) SDA/D1
Y10 RES
Y9 DC
NC(悬空) CS

　　0x04效果展示

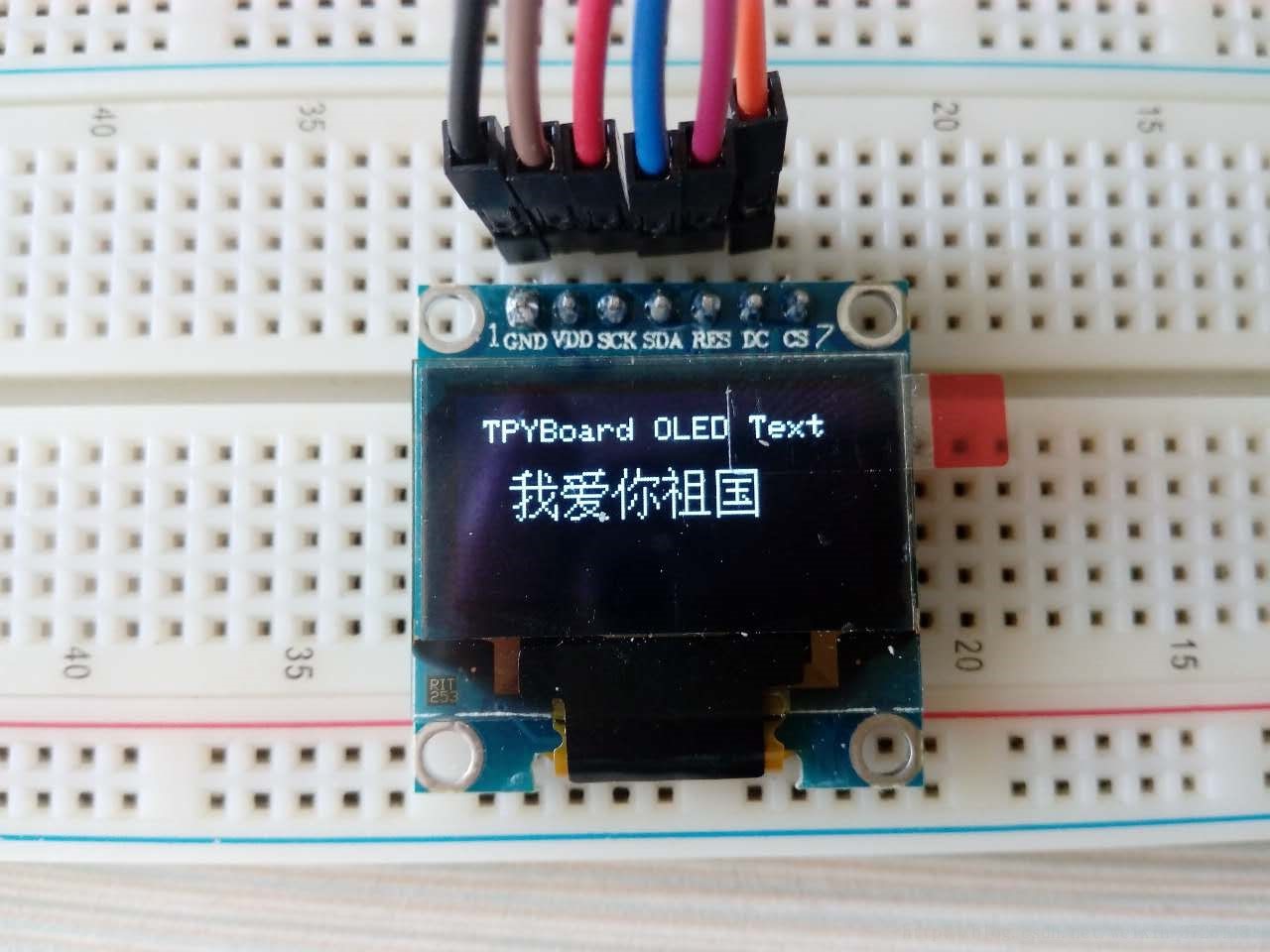

　　硬件接线OK后，将源码全部拷贝到TPYBaordv102加载的磁盘中，按下RST按键复位或者使用Putty软件Ctrl+D软复位，重新运行效果如下：

　　图片描述
