AD9361 的工作原理

        AD9361 由Analog Devices 公司设计并产出的。该器件集成了相当多的滤波器，频率合成器，数字处理模块以及接收端自动增益控制模块等。拥有上千个寄存器可供配置，通过对寄存器存入数值的更改可对该器件进行工作控制，正是因为此芯片配置的灵活性，以及功能的强大性，使其成为了诸多收发器的选择。

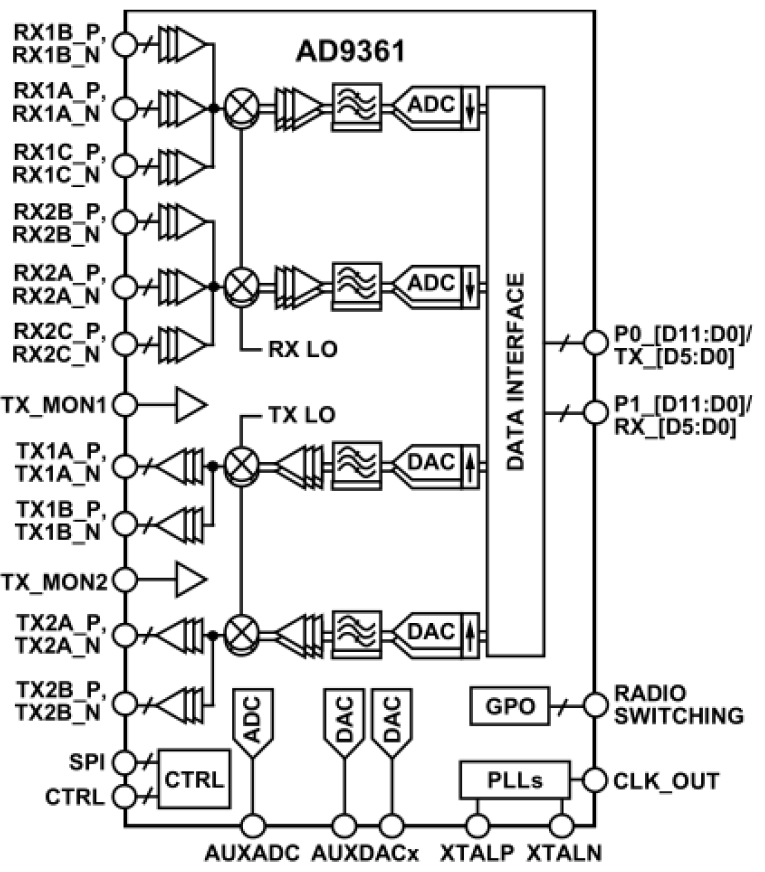

        AD9361 具有很宽泛的工作频段，可工作在70MHz 到6GHz 频段，下图所示为该器件的工作原理图。

        该器件含有两个独立的收发控制单元（TX1，RX1，TX2，RX2），每个接收子系统都拥有独立的AGC、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性，减少了硬件编程的负担。

        接收端配备了自我校准和AGC 系统，可使接收信号在多种温度，环境下维持高性能，接收信号在接收端经过滤波器滤波后形成12 位输出信号。

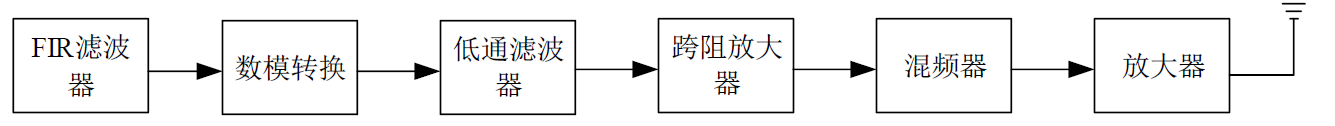

        AD9361 发射过程如下图所示，基带处理后的数字信号通过一个FIR 滤波器，之后经过一系列插值滤波器处理，主要是变换数据速率和滤波，然后进入DAC 模块，进行数模转换。当转换为基带模拟信号后，I 路信号和Q 路信号将进行滤波操作，然后进入混频器进行上变频操作，完成射频调制，再经过整形，放大，滤波等操作后送入发射端口发射。

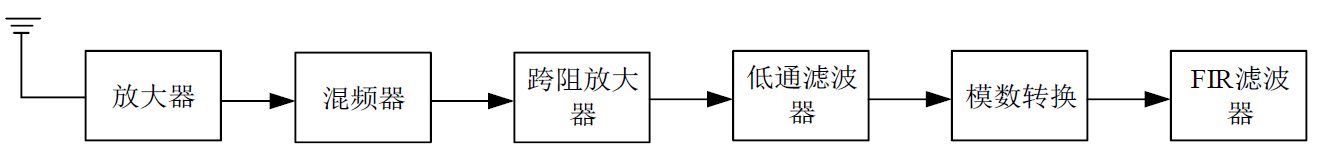

        AD9361 接收过程如下图所示。经一系列操作后将频带信号变为基带信号供基带解调。在信号的接收过程中可对接收的信号进行增益调整，以满足基带处理的需要。

        增益的处理可以分为两种模式，一种是自动增益模式，一种是手动增益模式。自动增益模式下又可分为三种调节信号功率的模式，“快模式”，“慢模式”以及“混合模式”，通过操作相关寄存器来选择模式。
