锂电池充电芯片

锂电池

锂离子电池一般是使用锂合金金属氧化物为正极材料、石墨为负极材料、使用非水电解质的电池。
我们所说的，常见的电池类型是按照正极材料说的。
正极材料领域，主流的商业化圆柱锂电池正极材料包括三元、磷酸铁锂、锰酸锂等，但是主要还是这几种。
三元正极材料具有较高的比容量和能量密度，这使得圆柱电池在相同体积下能够存储更多的能量，从而提高电池的续航能力。

单节锂离子电池电压

三元锂：单节标称电压3.6V-3.7V，满电电压4.2V，放电截止电压2.5V-3.0V；
磷酸铁锂电池：标称电压3.2V，满电电压3.6V-3.65V，放电截止电压2.0V-2.5V；
钴酸锂电池：标称电压3.7V，满电电压4.2V，截止电压3.0V；

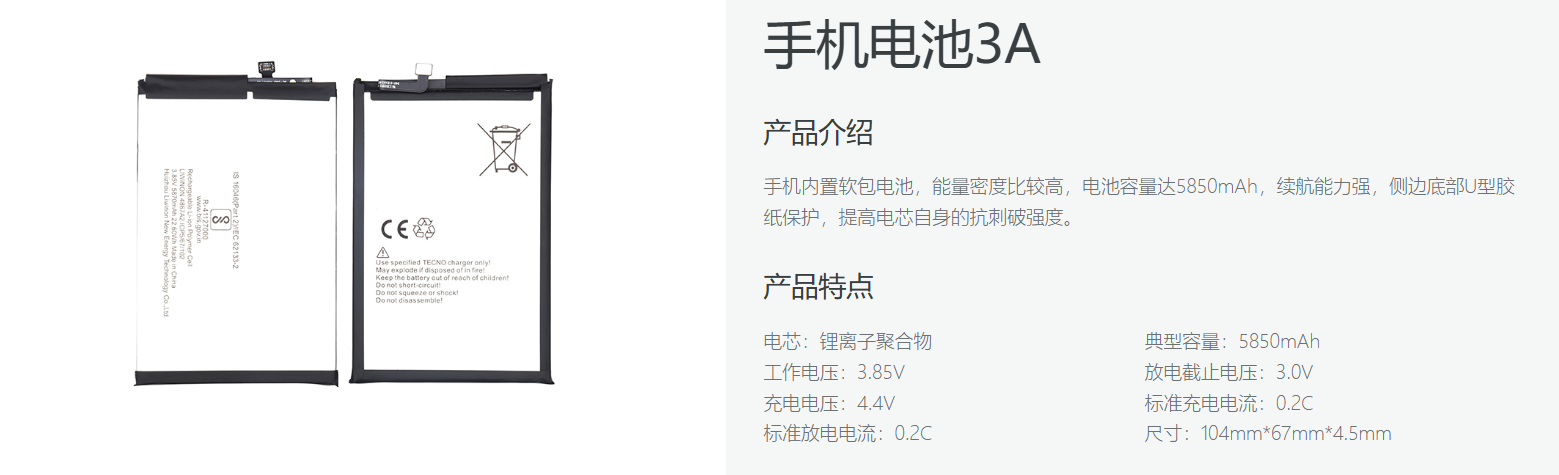

如某消费级电池

这还是锂离子电池范围内，另外这种一般是给手机用，电池电压较高，容量大一些。
另外，还有就是现在快充技术普及，手机可能两个电池串联，则电压就会翻倍，提升充电电压，降低电流，减小损耗。

国产简单充电芯片介绍

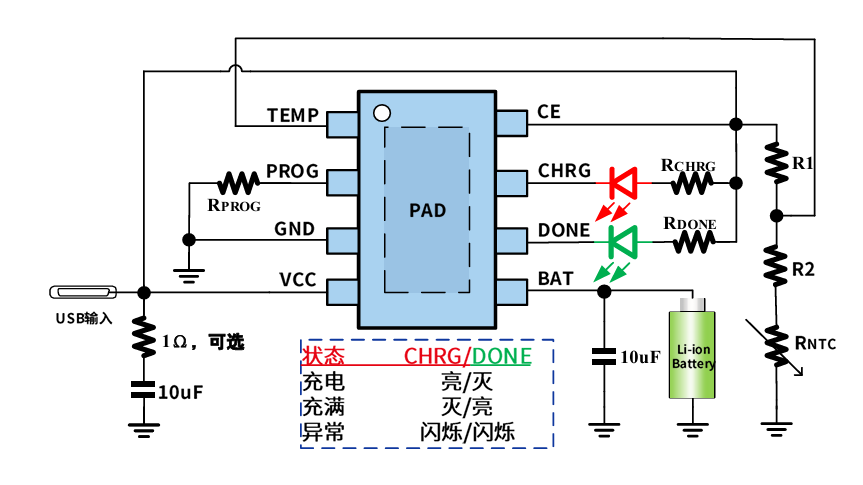

LGS4056H 是一款集成锂电池充电管理、电池充电状态
指示的线性锂电池充电管理芯片，为单节锂电池提供完
整的电源解决方案。LGS4056H具有短路（SC）、涓流
（TC）、恒流（CC）和恒压（CV）四种充电过程：短
路充电（SC）可对 0V的电池充电；涓流充电(TC)可预
充电恢复完全放电的电池；恒流充电（CC）可快速的对
电池充满；恒压充电（CV）可确保安全的充满电池。
LGS4056H 充电截止电压默认为 4.2V，充电电流可通
过外部电阻进行设置，最大充电电流 1A。电流降至设
定值的1/10时，LGS4056H 将自动结束充电过程，并
持续检测电池电压，下降到一定阈值时自动再充电。当
输入电源（USB源或AC适配器）拿掉后，自动进入低
功耗模式，电池端漏电在1uA以下。

具备充电保护功能：
在充电过程中为了保护电池，芯片会检测电池电压执行四个不同的充电阶段，短路充电（Short Charge）→涓流充电（trickle charge）→恒流充电
（Const Current Charge）→恒压充电（Const Voltage Charge）→充电停止。

这个芯片我看在立创用的很多，自己实际还没用过，最近画一个板子，正好验证下功能，等验证完了再给大家说实际方案。
