在工业自动化的舞台上，RS485转Profibus网关宛如一位技艺精湛的“翻译”，助力涡街液体流量计与300PLC实现顺畅通讯。

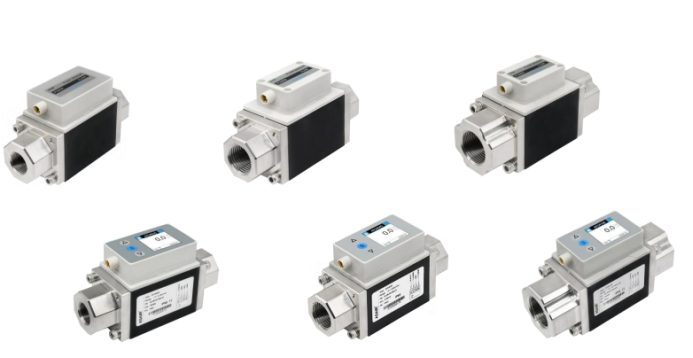

一、认识关键设备：涡街液体流量计

涡街液体流量计在工业生产的流量监测环节担当着重要角色。它基于卡门涡街原理，当液体流经特定形状的阻流体时，会在其下游形成两列交替出现的漩涡，通过检测漩涡的频率，就能精准换算出液体的流量。这就好比是河流中的特殊“水车”，水流带动“水车”转动，而“水车”转动的速度就反映了水流的大小。

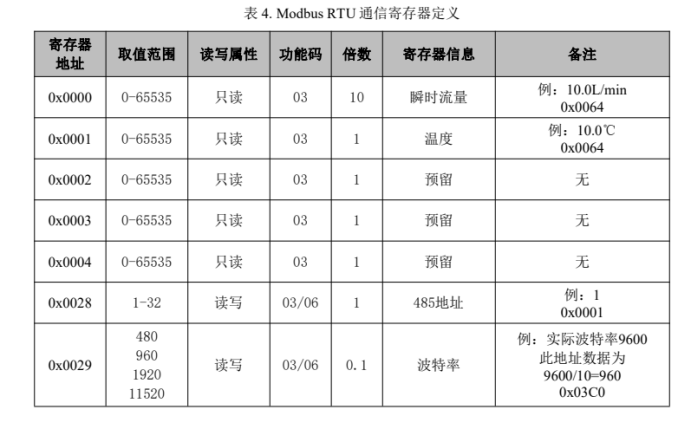

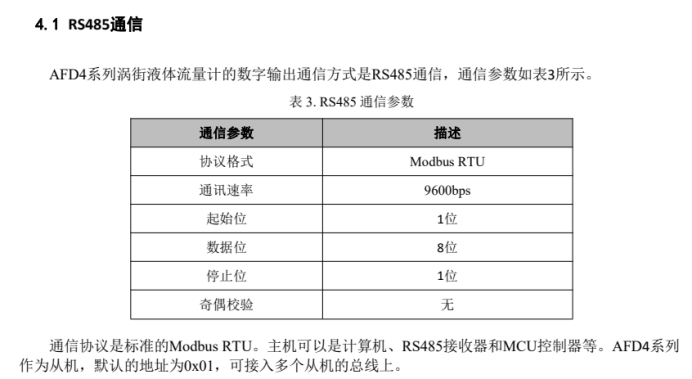

在实际应用中，涡街液体流量计有不同的输出信号类型。常见的有模拟量电流型，如4 - 20mA，就像是一个稳定的电流“信使”，随着流量变化，电流大小也按比例改变；还有电压型，像0 - 10V等，如同一个电压“信号灯”，用不同的电压值来传递流量信息。此外，也有通过通讯协议获取数据的，比如走RS485，采用MODBUS RTU或MODBUS ASCII协议。

二、核心“桥梁”：RS485转Profibus网关

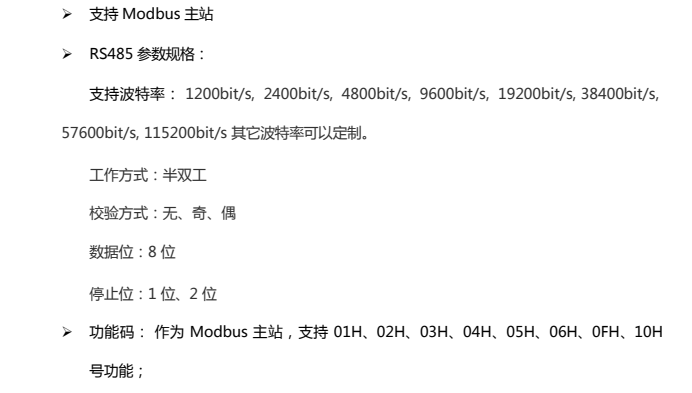

RS485转profibus网关在工业自动化领域起着不可或缺的连接作用。它具备多种强大功能，支持多种Modbus通信模式，涵盖RTU、ASCII和TCP等，这就好比是一位精通多国语言的“外交官”，能与不同“语言习惯”的设备交流。同时，它还能灵活地作为Modbus的master或slave参与通信，并且可以通过Web浏览器轻松配置，大大简化了设置过程，就像为设备间搭建了一座便捷的“沟通桥梁”。

以兴达易控RS485转profibus网关为例，在自由口模式下的数据互换，实现了不同通信协议设备之间的有效连接与数据交换，让涡街液体流量计的数据能够顺利传递给300PLC。

三、300PLC：工业控制的“大脑”

300PLC在工业控制系统中犹如人类的“大脑”，负责接收、处理各种传感器传来的信息，并发出控制指令。在与涡街液体流量计的通讯中，它通过RS485转Profibus网关获取流量数据后，能依据预设的程序和逻辑，对生产过程进行精确控制。

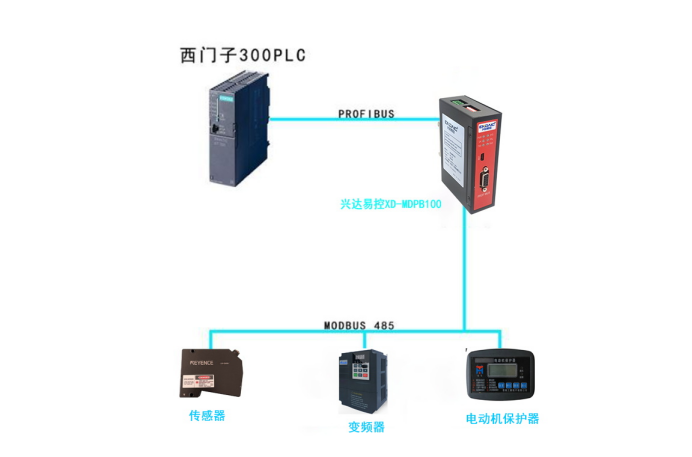

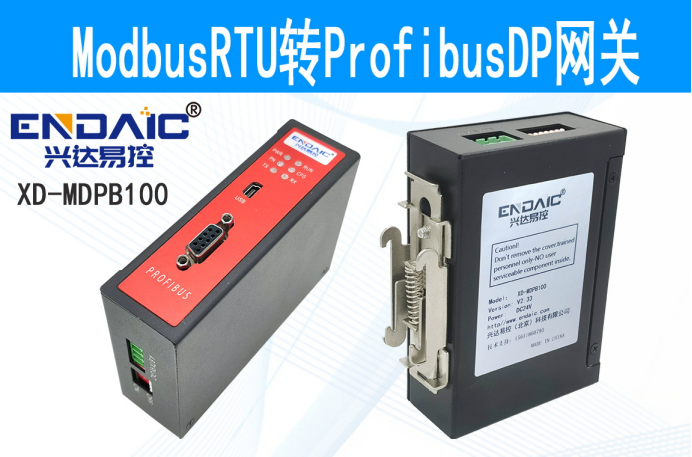

例如，在兴达易控RS485转Profibus网关XD-MDPB100的应用案例中，就实现了Modbus和PROFIBUSDP协议设备的相互通信，让300PLC能更好地与其他设备协同工作。

四、通讯实现的关键步骤与注意事项

在软件配置方面，要针对不同设备的通信参数进行细致设置。对于涡街液体流量计，要明确其输出信号类型和通信协议参数；对于300PLC，要根据网关的连接方式和通信要求，设置相应的接收和发送参数。这就如同调配一把精准的“钥匙”，只有参数匹配，才能打开通讯的“大门”。

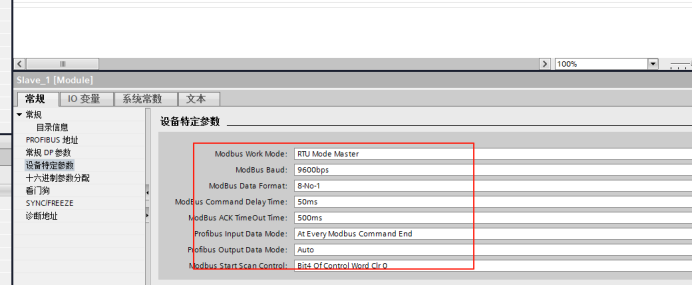

在博图首先配置通讯参数波特率，数据位，停止位，校验等

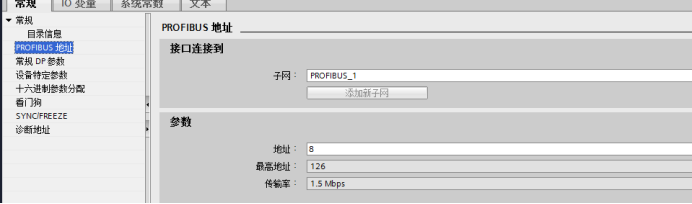

设置RS485转profibus网关DP地址

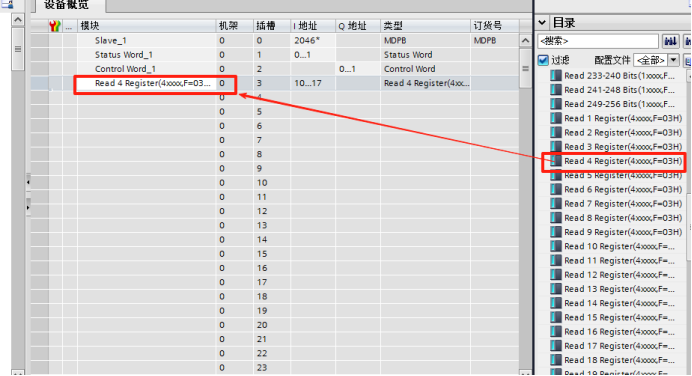

在设备视图里添加输入指令，如下图所示

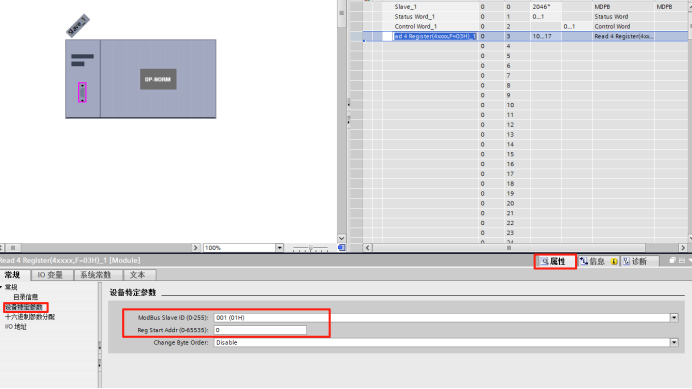

进入输入指令属性设置Modbus从站地址和起始地址

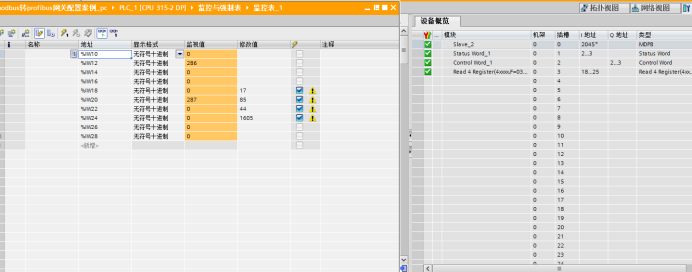

创建新监控表查看RS485转profibus网关读出来的流量计的瞬时流量

RS485转profibus网关接涡街液体流量计与300plc通讯，是工业自动化领域中一项重要的技术应用。通过深入了解各设备的特性和功能，掌握正确的连接和配置方法，就能让它们在工业生产中默契配合，为实现高效、精准的自动化控制贡献力量。
