曲面造型画图技能（1）标准曲面创建与基本操作

案例模型点击这里下载，这篇文章是第三模块曲面造型画图技能的第一篇文章，涉及的知识点大概两或三篇文章，后面大部分都是案例练习。如果要去运用学习标准曲面创建与基本操作，我建议一定要把草图基本功给练扎实，虽然第一模块草图还没更新文章，不过那也是迟早得事，总有一天会把这几个模块全部补全

曲面概述

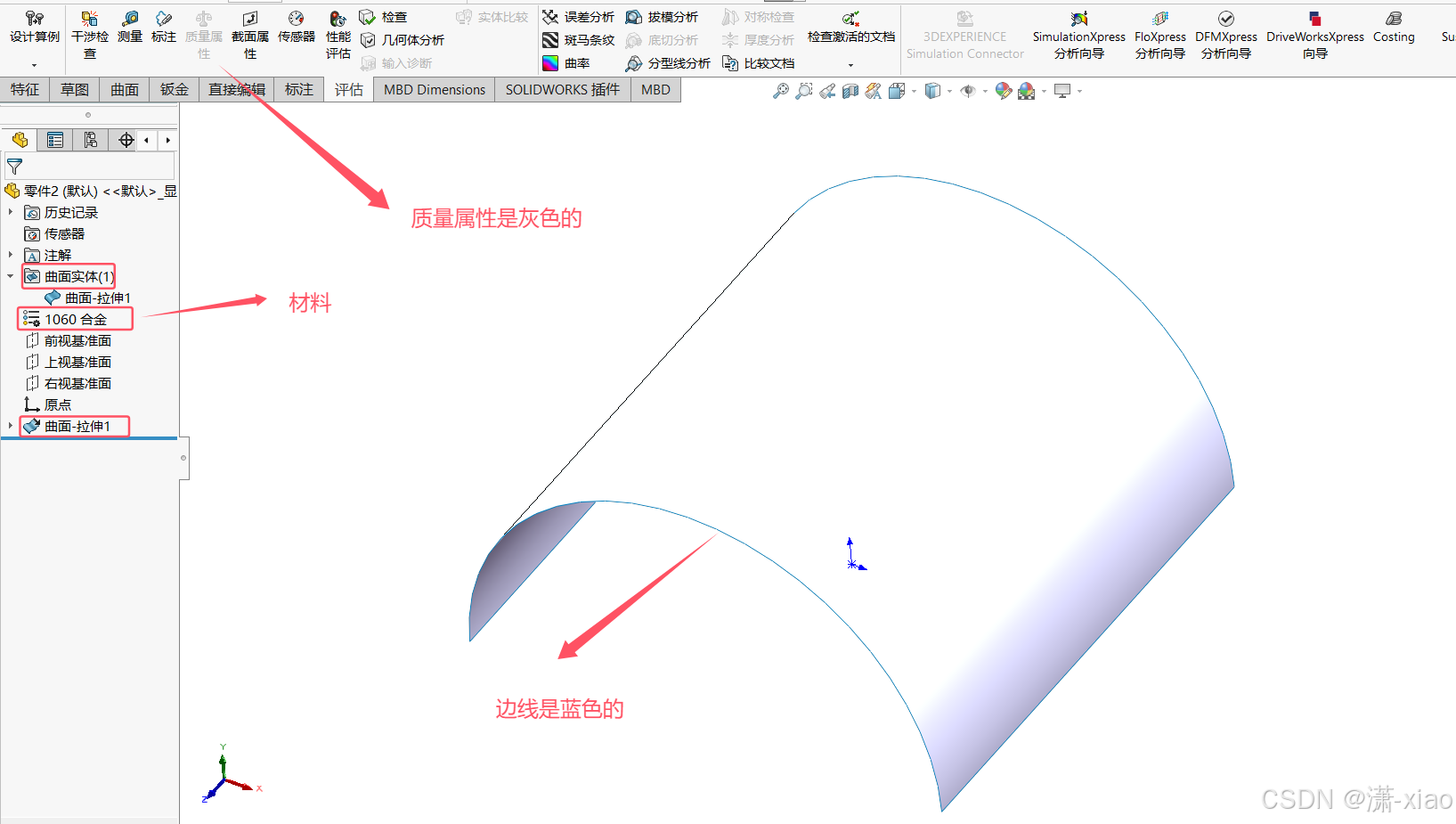

1. 通过曲面拉伸出来的实体称为曲面实体，注意：之前通过特征里面的拉伸出来的实体，给它一种材料（比如合金，不锈钢等），通过质量属性是能测量出它的重量，而给曲面实体一种材料是测量不出它的重量，因为它是没有几何属性的

2. 曲面不是实体，一般用户外观复杂产品建模；构建曲面可通过标准的拉伸，旋转等建模方法（但这些只能做出标准的曲面）；复杂曲面需要先构建用于创建曲面的线框，再通过边界或放样等高级曲面功能创建出曲面


曲面基本操作介绍

1. 拉伸，旋转，放样，扫描

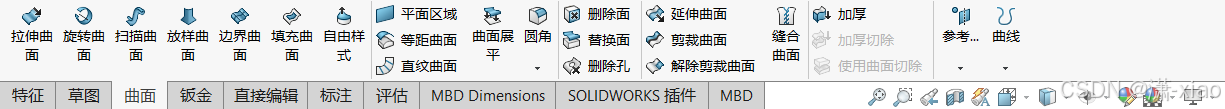

标准曲面创建与基本操作的快捷栏，其中拉伸曲面，旋转曲面，扫描曲面，放样曲面跟之前拉伸，旋转实体思路一致，先在某个基准面画草图，再拉伸，旋转。只不过它们两的对象一个是实体，一个是曲面实体

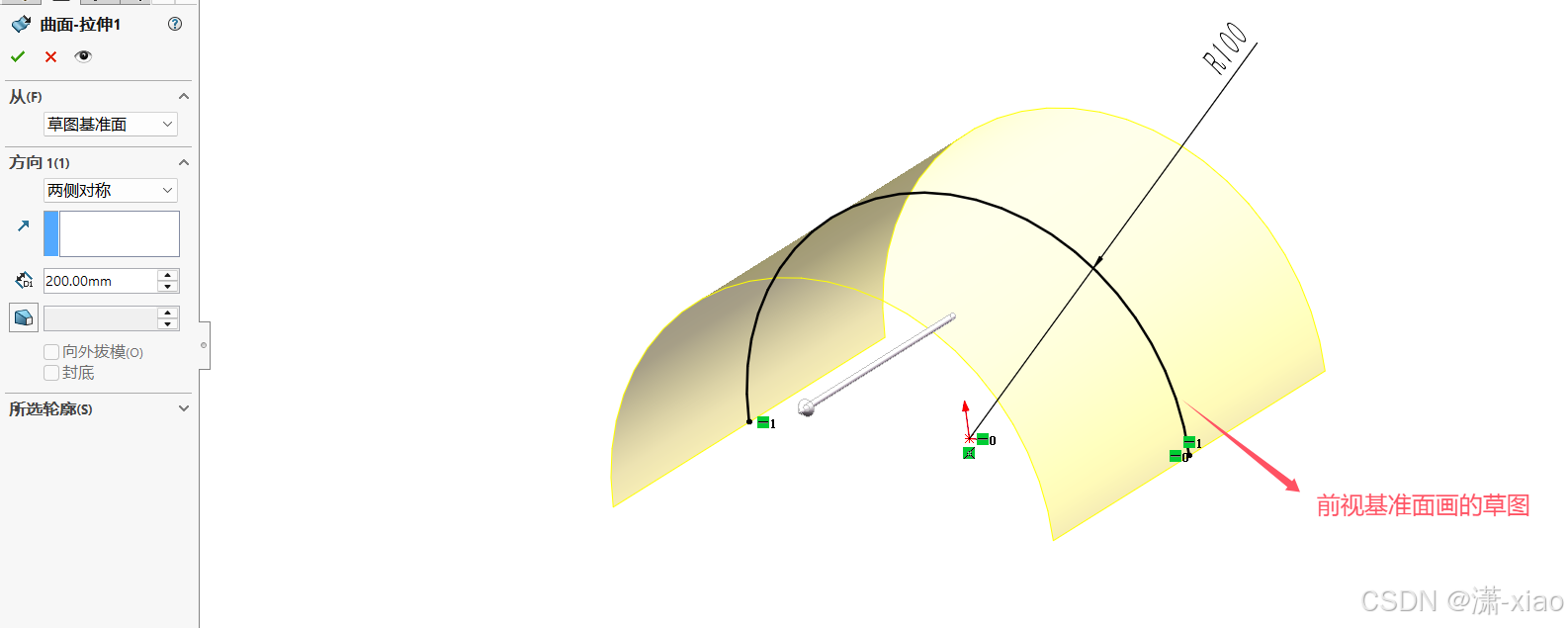

• 拉伸曲面

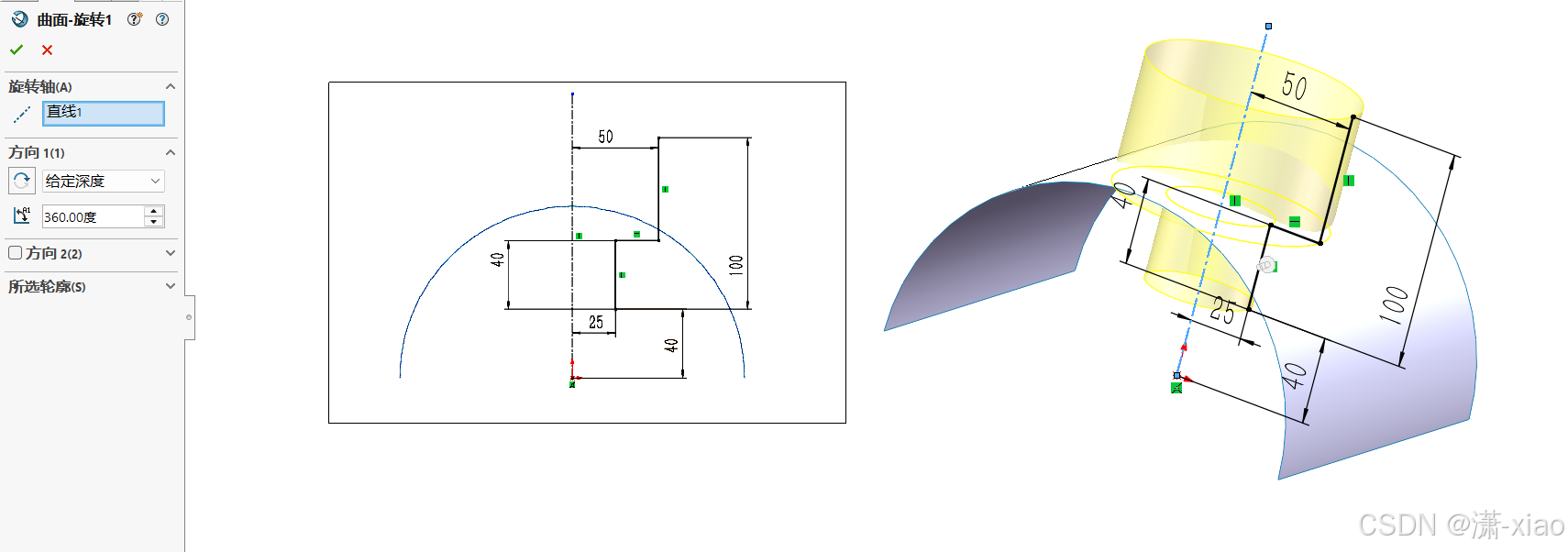

• 旋转曲面

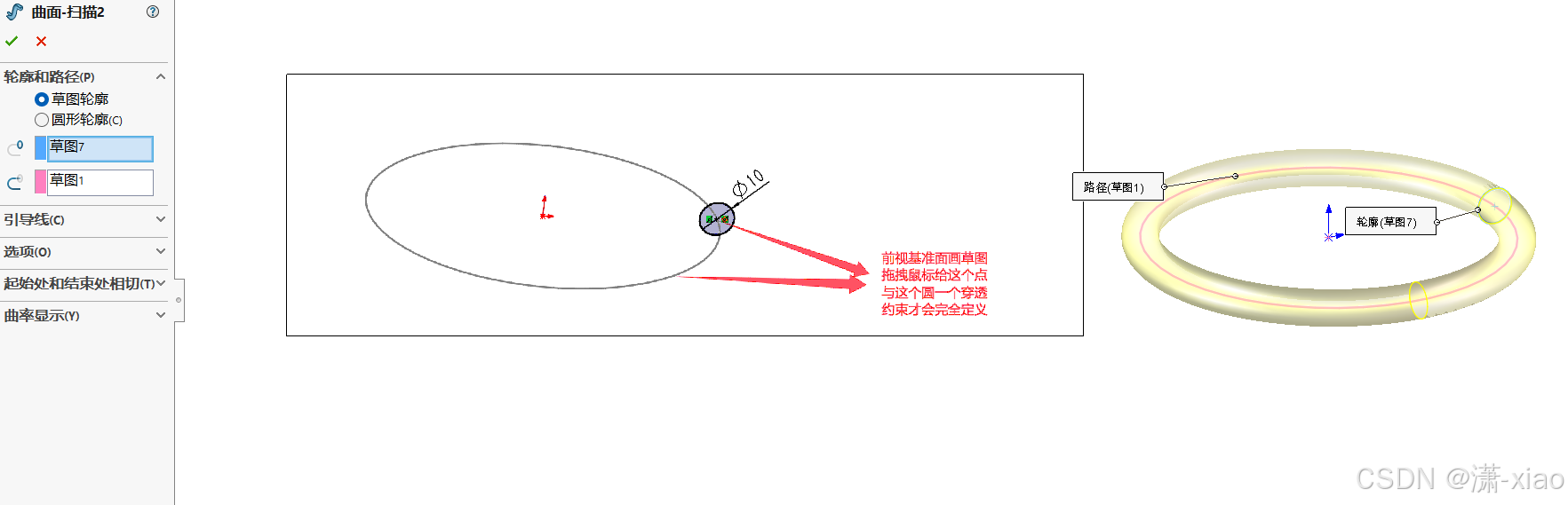

• 扫描曲面（里面是空心的）

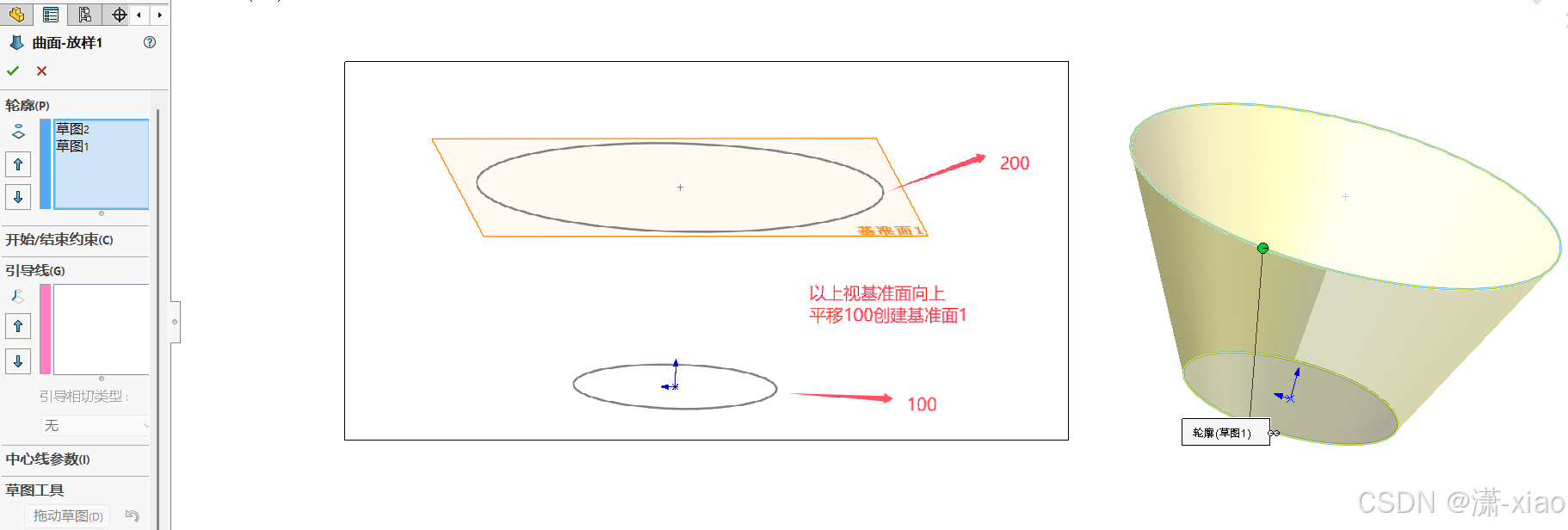

• 放样曲面


2. 剪裁曲面（重要）

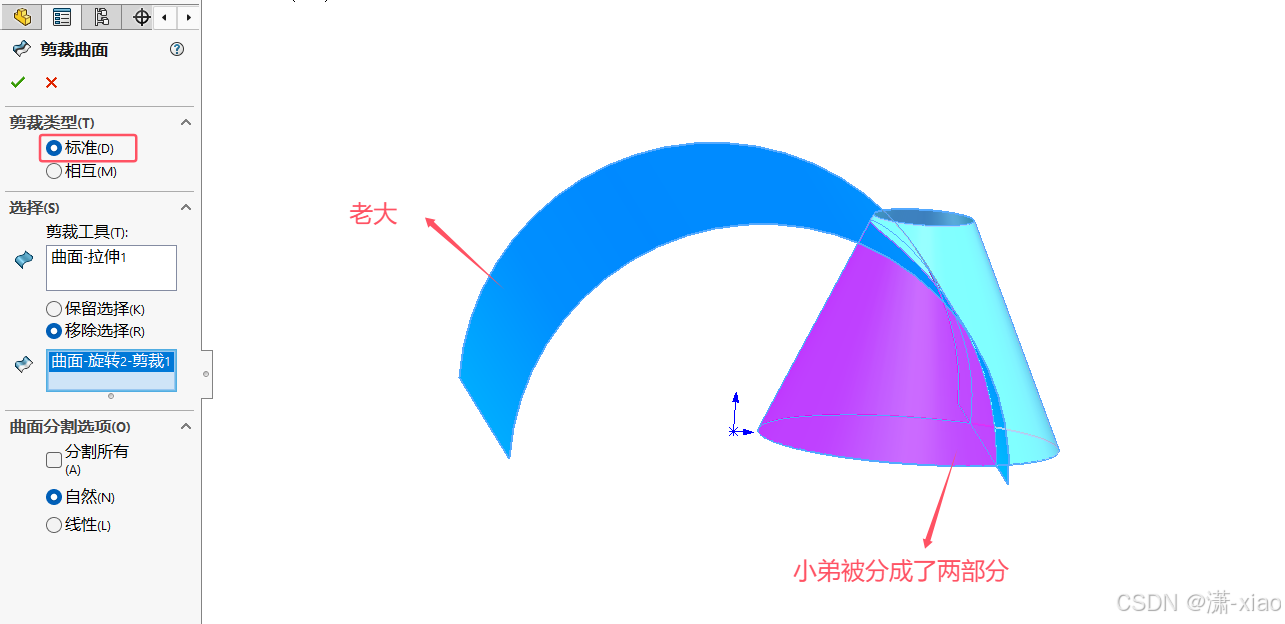

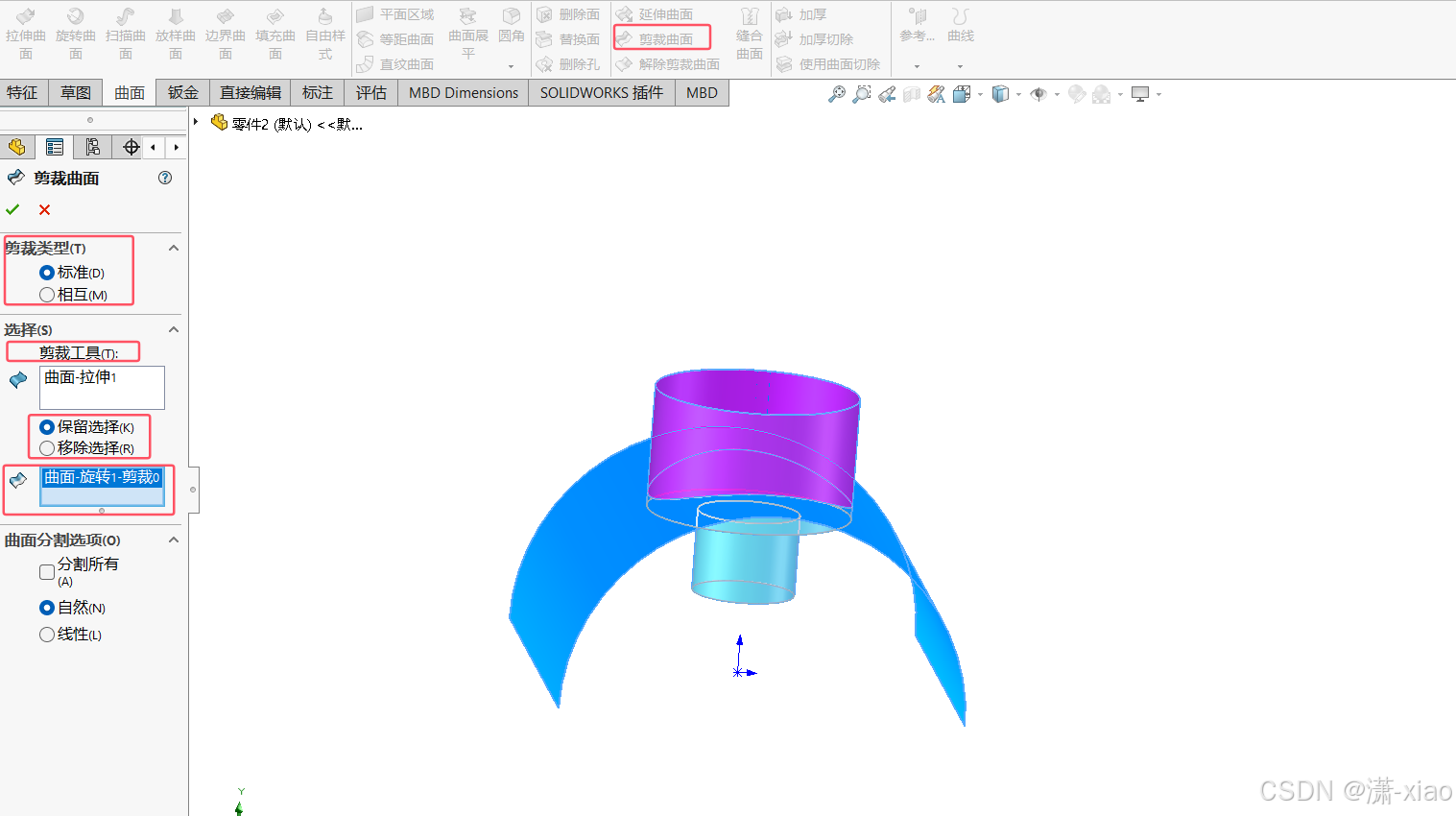

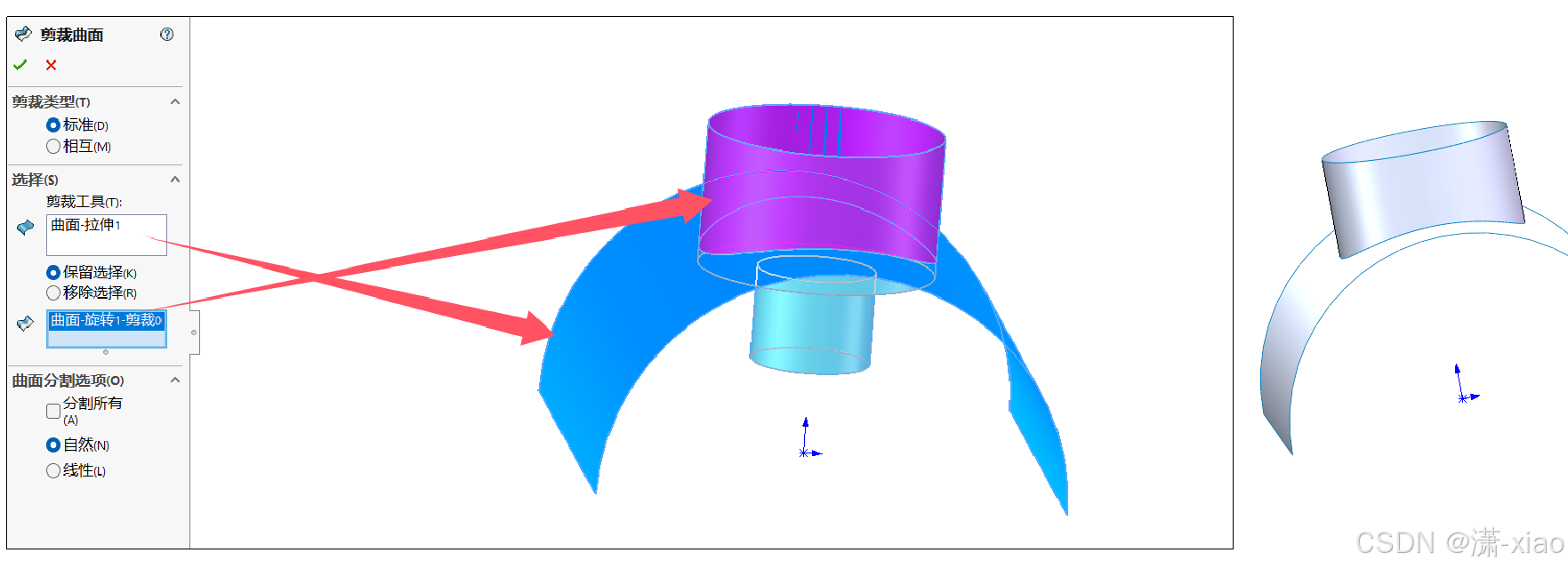

1. 这里先不分析标准和相互的意思，先讨论剪裁工具，保留选择，移除选择，勾选保留或移除后要操作的对象（下面蓝色框）的关系，这里可以把剪裁工具看成老大，它最牛逼，它就是主动者，而它会把要裁剪的曲面实体分成几部分（下图就分成了两部分），那老大就能决定小弟（被裁剪的曲面实体）的生死，如果勾选保留实体后，点击下面的蓝色框，再去点要保留的那个部分，那另外一部分自然没了，若勾选切除实体，那点中的那部分就会被切除

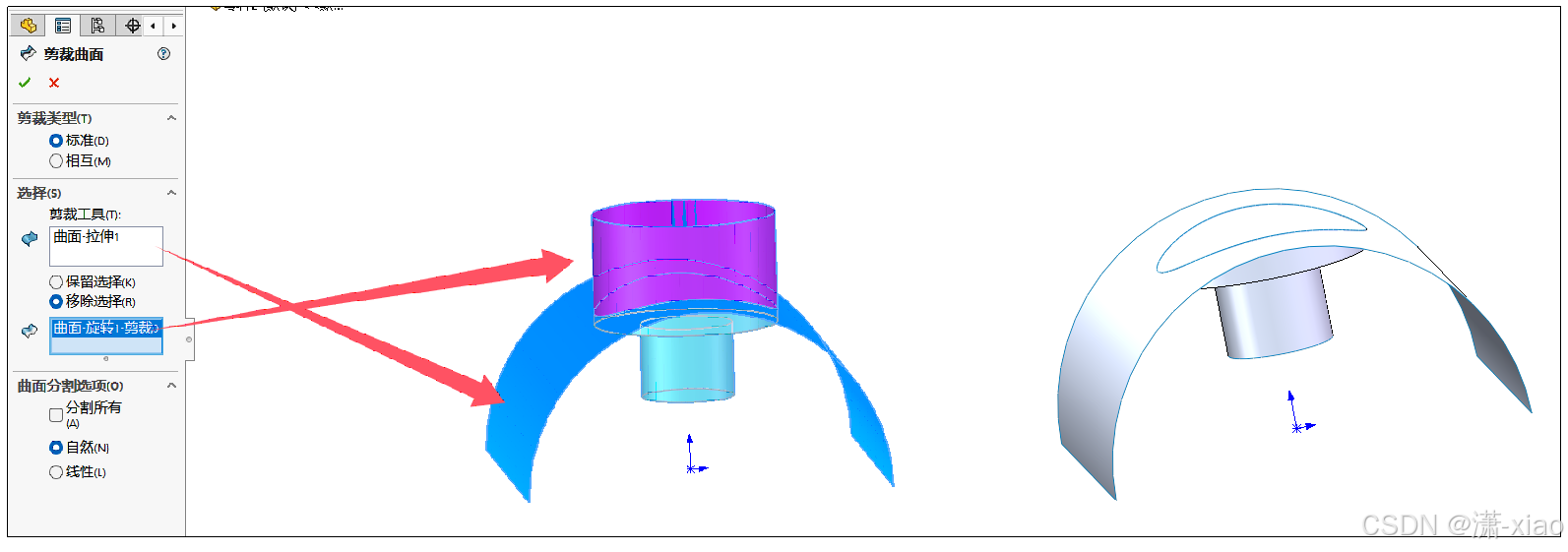

   • 上图我选择保留上面的实体，下面的部分直接被抛弃了

   • 上图我选择移除上面的实体，下面的部分被保留了

   • 现在想要裁剪它们的相交面，还选上面的当老大就不行了，这里要提一下：如果是蓝色的线是不能进行圆角等操作的，变成了黑色的边线（缝合曲线实体成一个）才能进行圆角

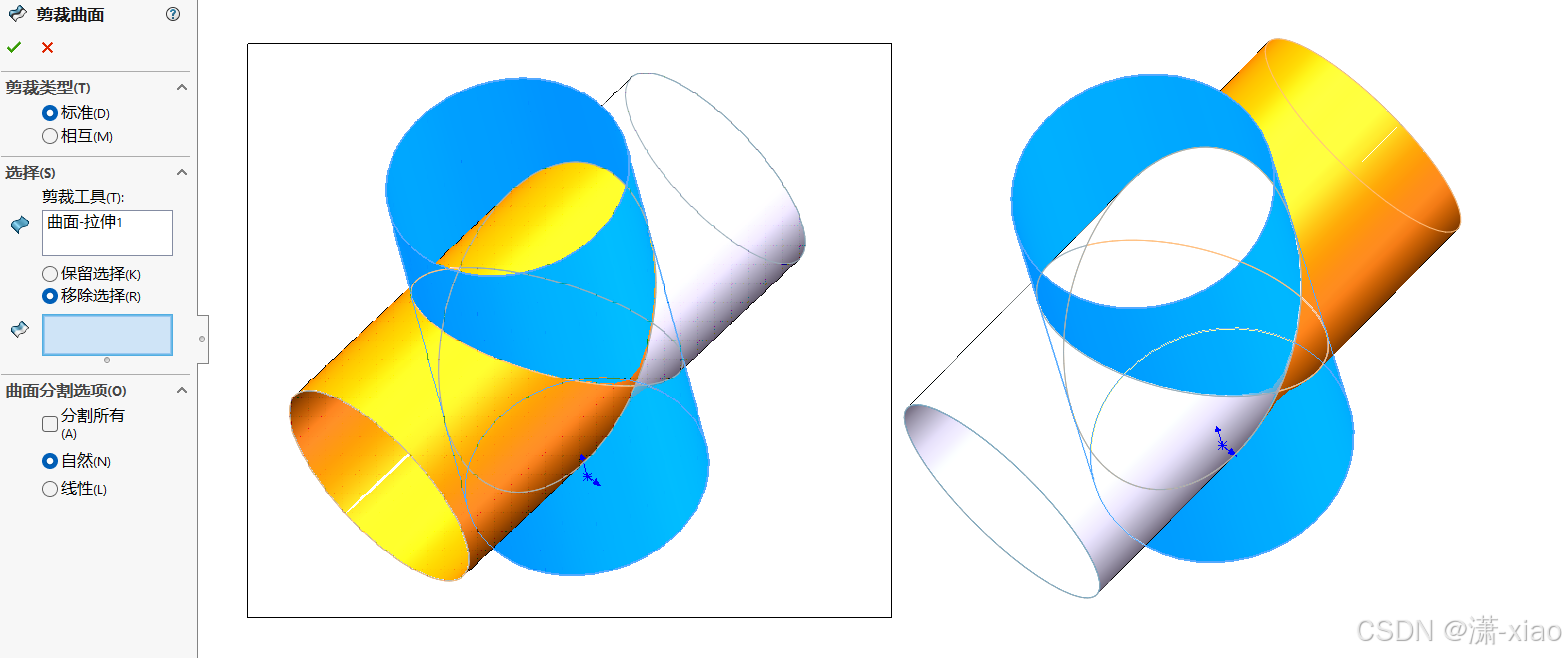

2. 讨论标准与相互之间的区别，简单来说，标准就是一次只能裁剪一次操作，而相互可以连续的裁剪，这里用标准操作，再用相互操作分别对比来区分

   • 只用标准需要裁剪两次
     • 裁剪第一次

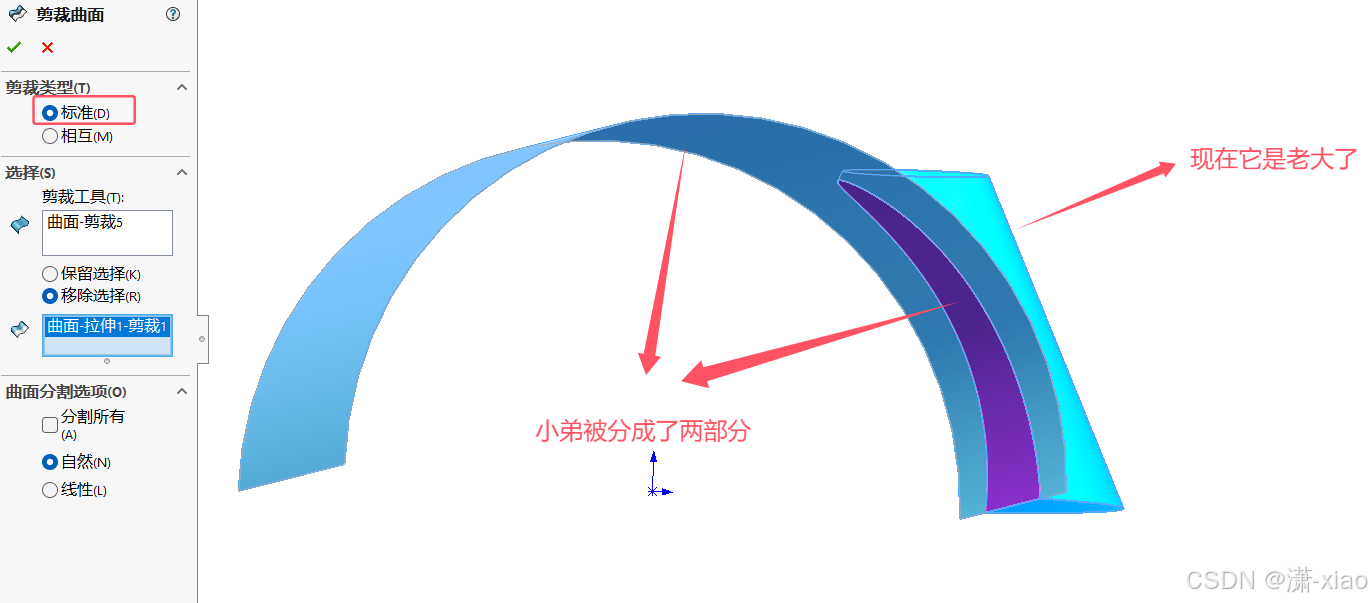

     • 裁剪第二次

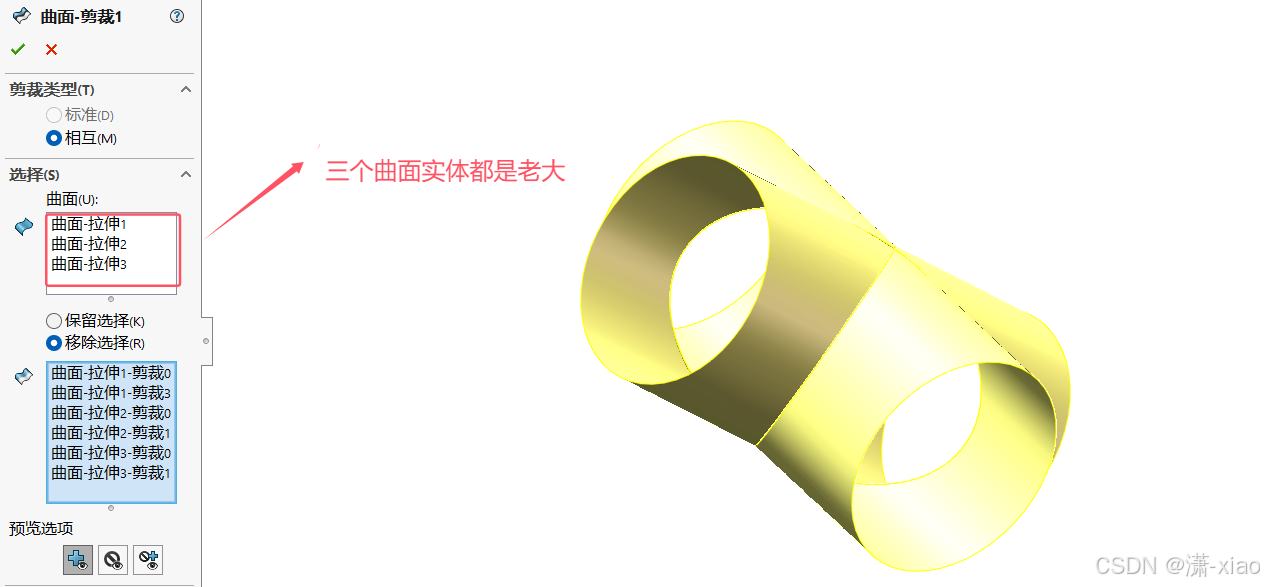

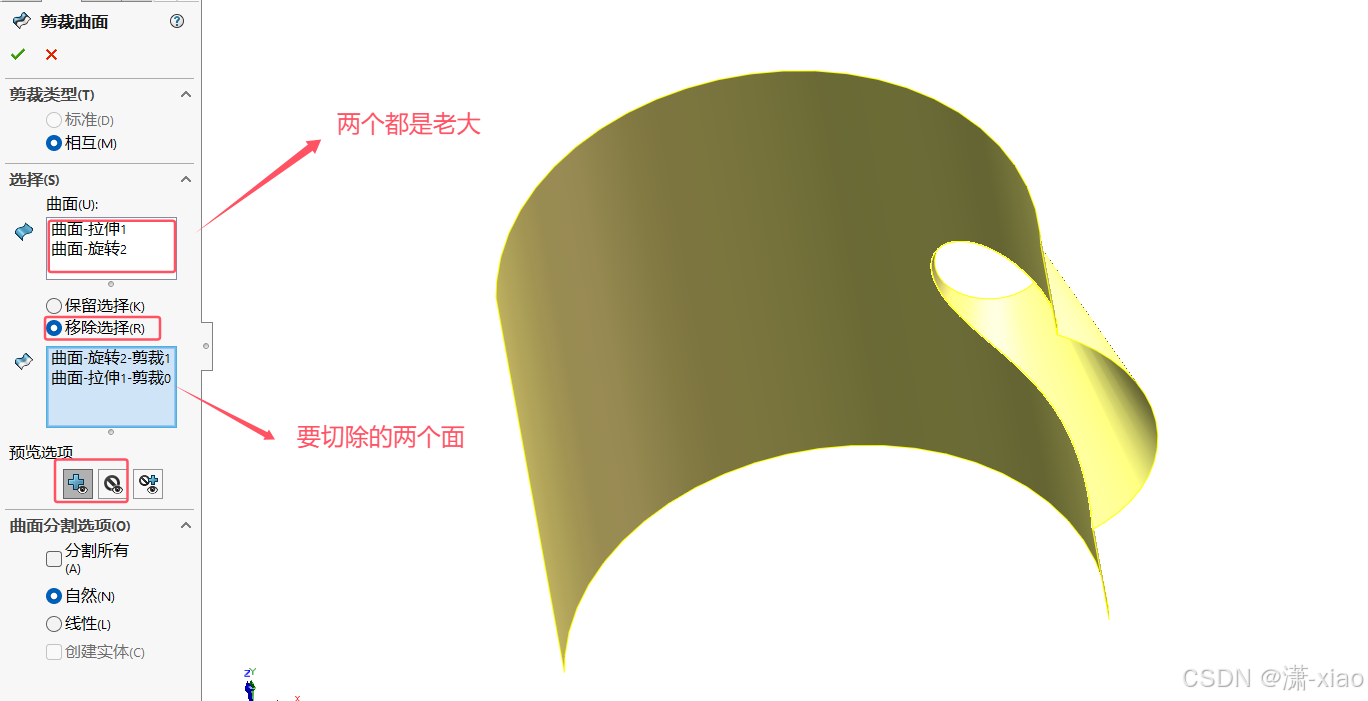

   • 只用相互两步操作一步到位，这里要注意的是：预览选项是不会影响前面的操作，只是让你看到前面操作下来的结果是啥，框选的一个是显示包含的一个是要排除的曲面。当你勾选了移除选择或保留选择后，记得鼠标点一下下面蓝色的框，再去点击要保留或移除的面

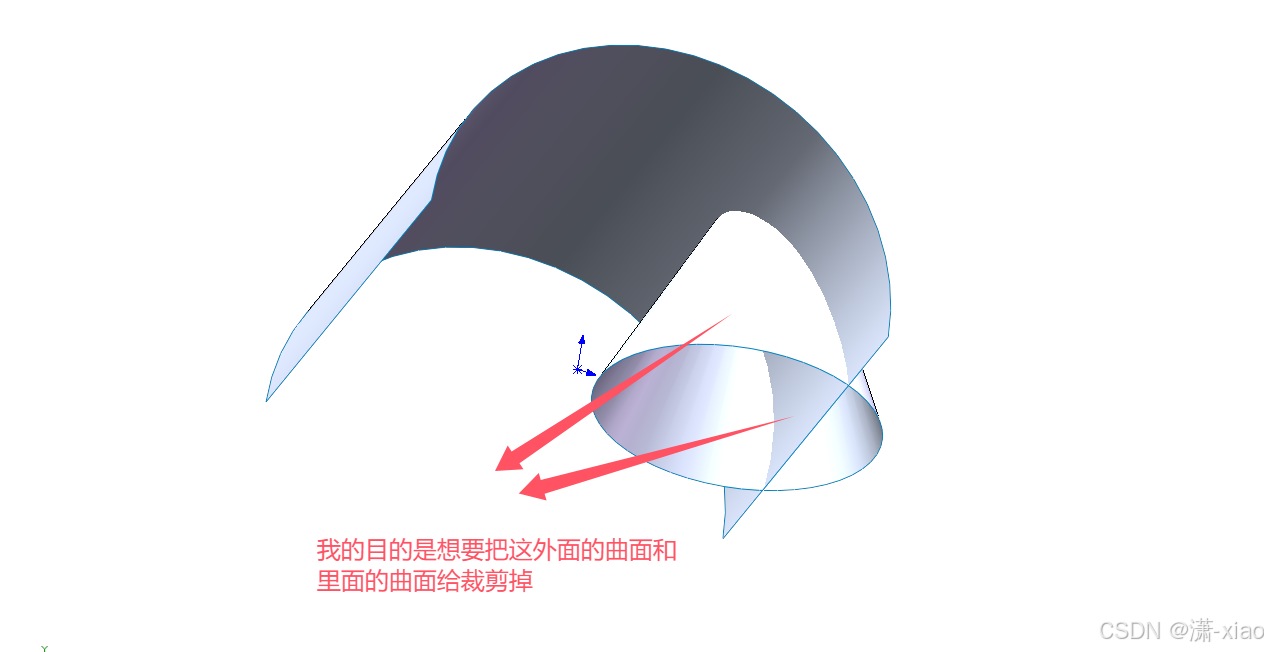

3. 可是裁剪曲面有时候会遇到一种特殊情况，使其无法完成咱们想要的效果，这里用标准行不通，它会裁剪掉一侧，用相互的也行不通

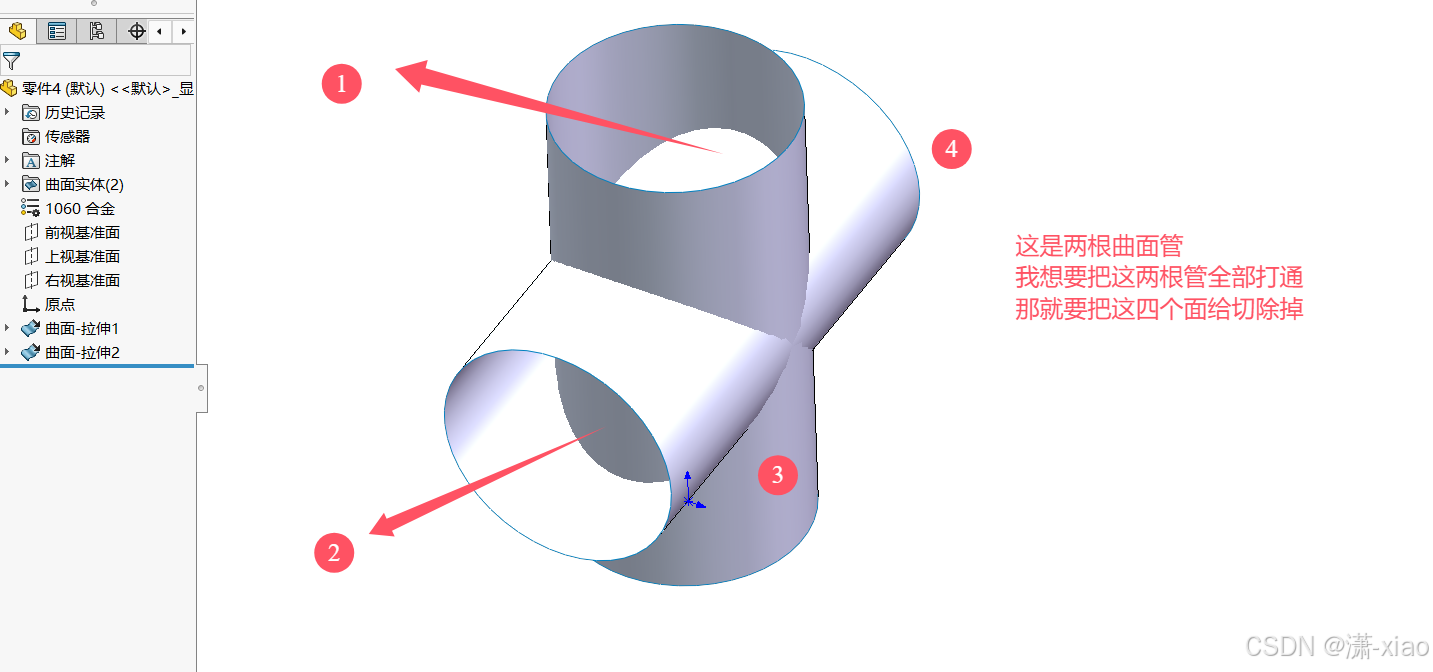

   • 用标准和相互的都行不通，下面图片是结果，总有一侧会被裁剪掉，你有没有发现，之前老大最多把小弟分成两部分，而这个老大想把小弟分成四部分(上，下，左，右）去裁剪，小弟能同意？

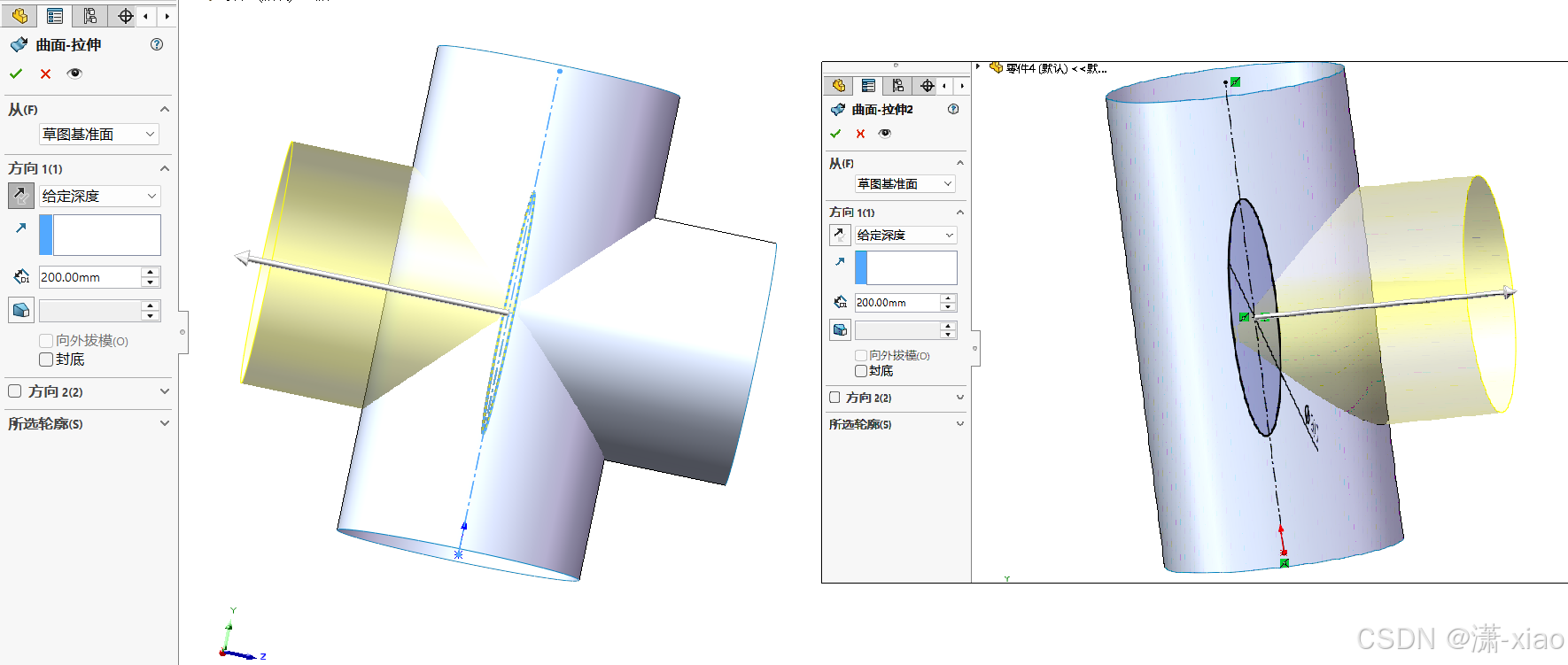

   • 这里问题出现在，咱们这两根曲面管都是一整个曲面实体，下次如果是这种情况，就让其中一个曲面实体分两次曲面拉伸，之前用的是两侧对称曲面拉伸，这次用的是给定深度拉伸

   • 现在用相互或标准随便裁剪四个曲面


3. 缝合曲面

• 它可以将两个曲面实体缝合成一个曲面实体

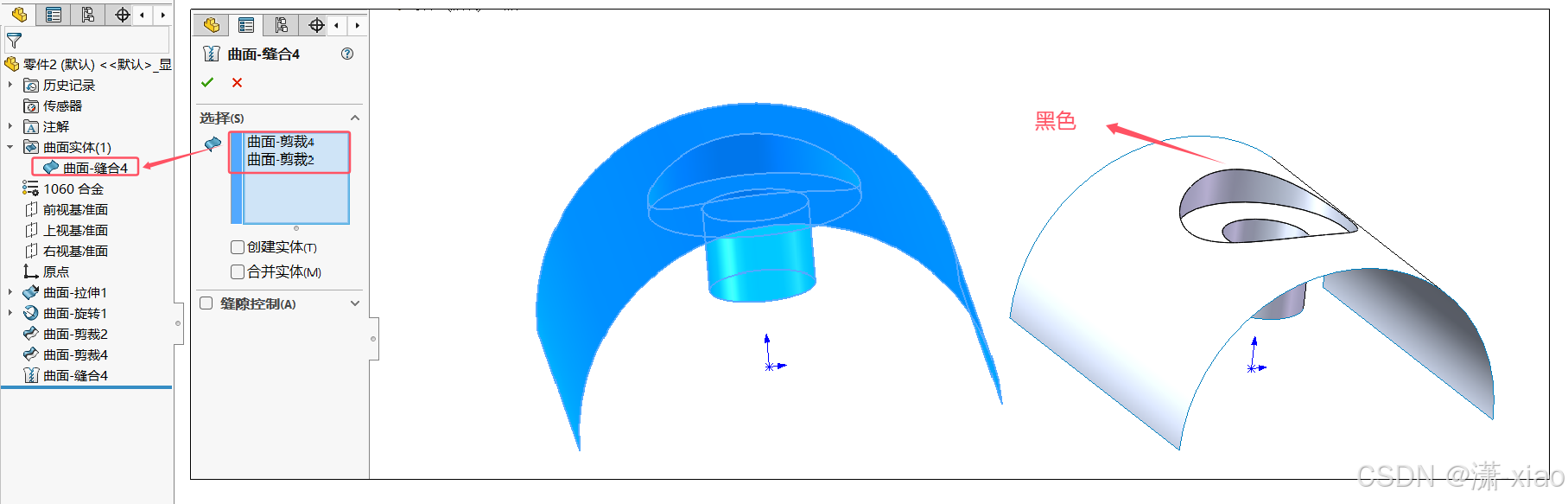

• 而两个曲面实体相交处的边线是蓝色的，由此得知有蓝色的边线目前看来要么是一个曲面实体的边线，要么是两个曲面实体的相交曲线，当两个曲面实体缝合成一个后，那相交的蓝色曲线就会变成黑色
• 并不是只要是两个曲面实体就能缝合，比如剪裁曲面步骤中的前两种曲面实体就不能裁合成一个曲面实体

4. 曲面切除

• 曲面切除可以将一个实体的表面切成曲面的样子
• 如果要控制切除的方向，可以点模型中的箭头，也可以点左边的按钮，箭头朝哪个方向，就可以将那个方向的实体全部切除

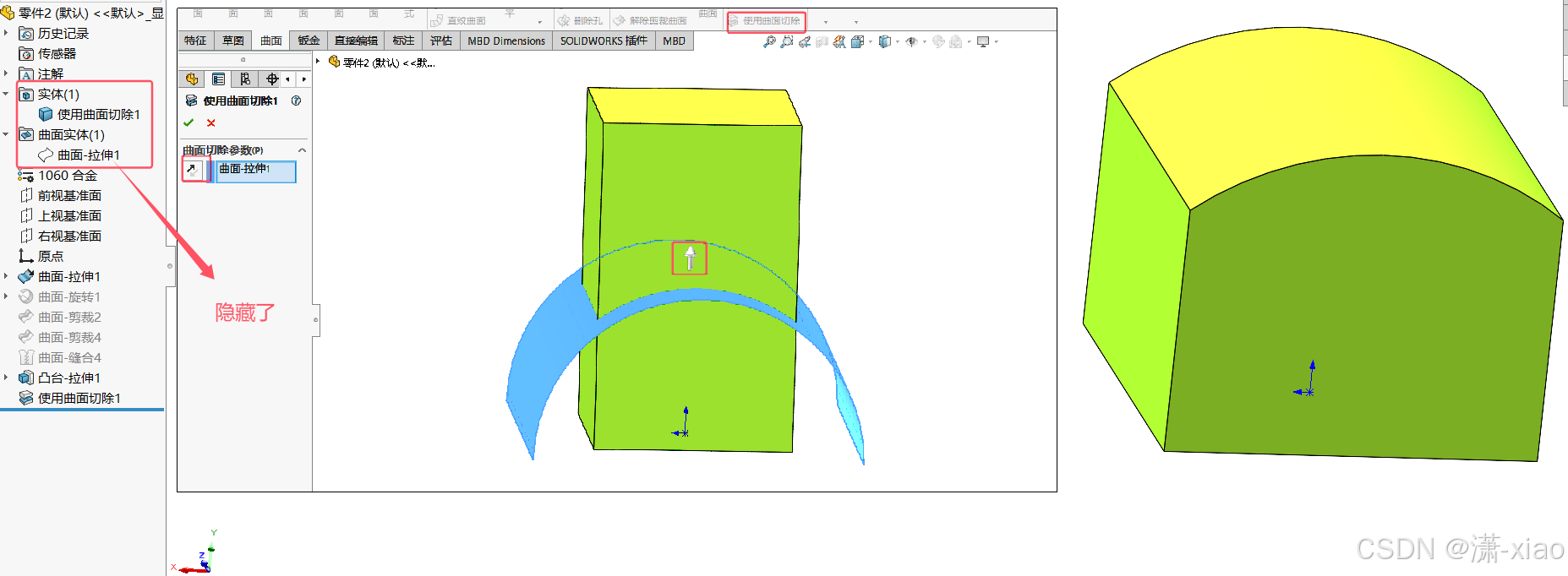

• 将这个曲面给隐藏（鼠标右键曲面），就可以得到一个以该曲面为表面的实体

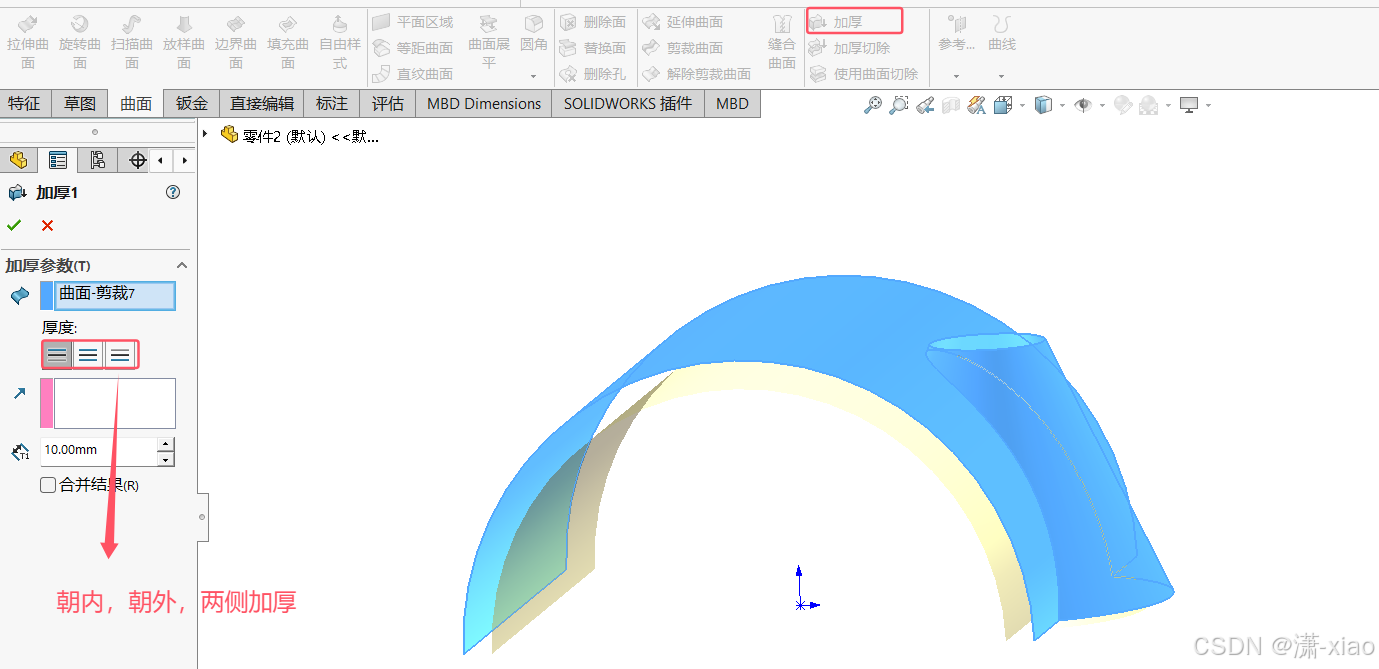

5. 加厚

1. 这里注意一点即可：加厚一个曲面实体，那这个曲面实体就会变成实体，就会有重量，就可以进行特征里的拉伸切除等等

2. 这里咱们去给这个实体赋予一种材料（比如我这里就用1060合金），在评估中就能测量得出该实体的质量，上面咱不是说过该曲面实体中评估的质量属性是灰色，而现在不再是灰色


6. 平面区域

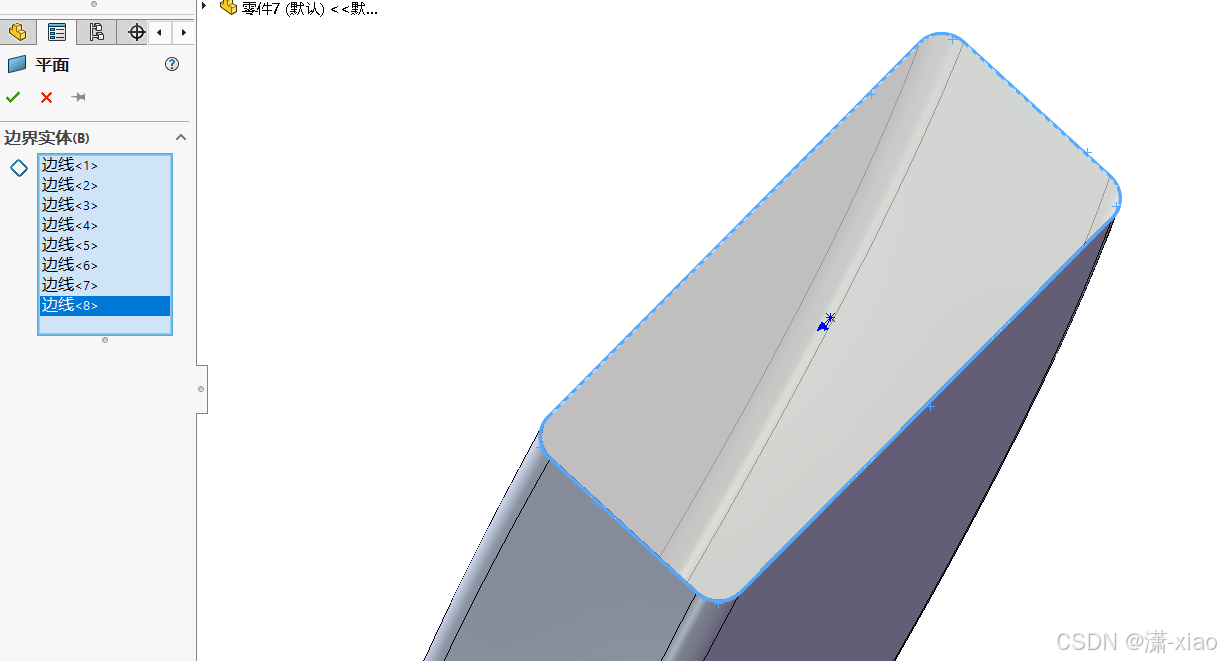

平面区域就是把一个没封闭的平面口合成一个平面

第一个案例（对上面操作进行练习）

1. 前视基准面画草图

2. 将该草图做旋转曲面

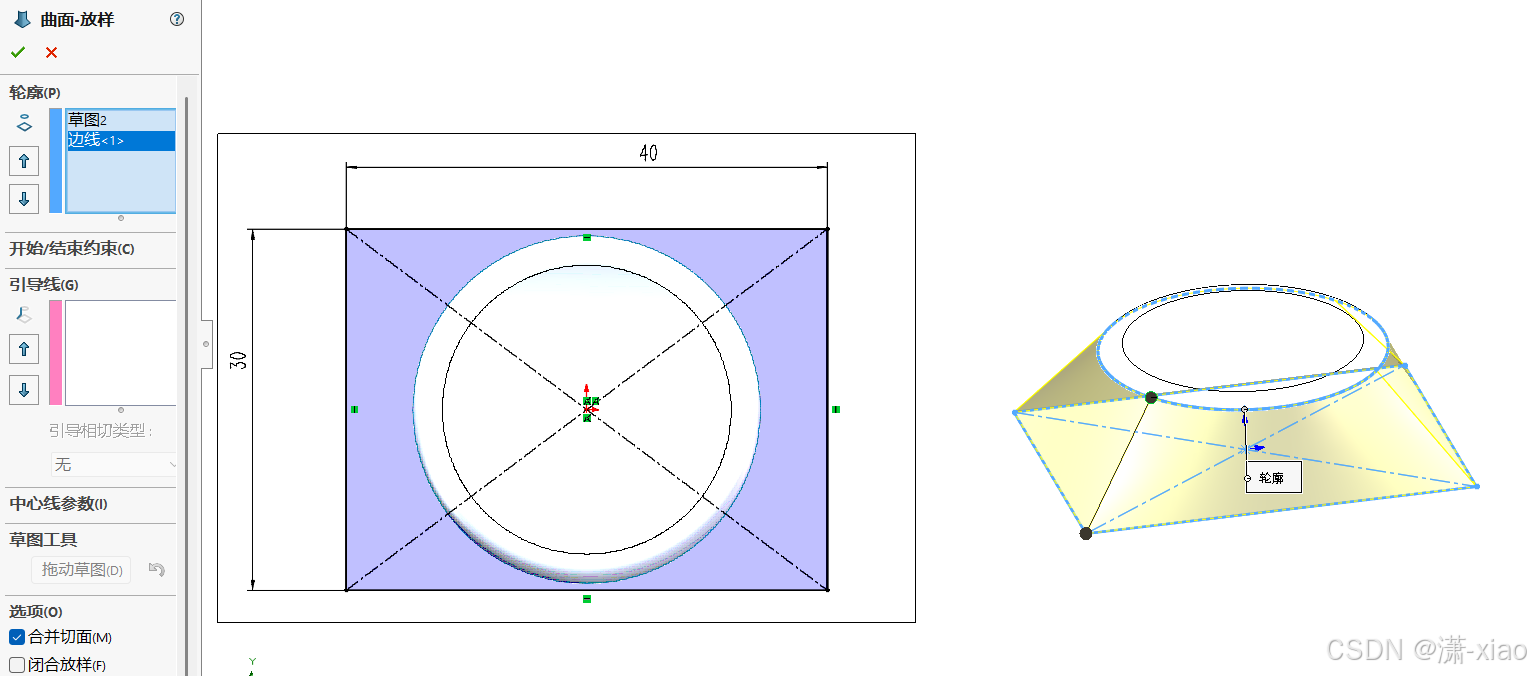

3. 上视基准面画草图，放样

4. 平面区域封底

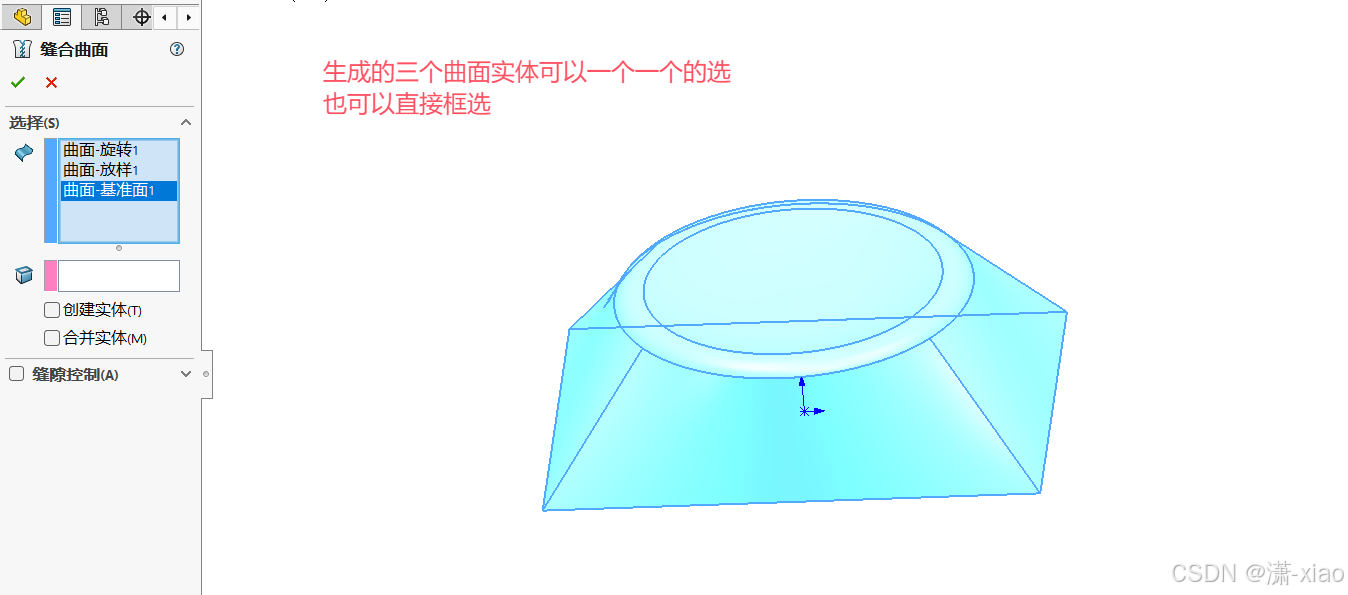

5. 缝合曲面

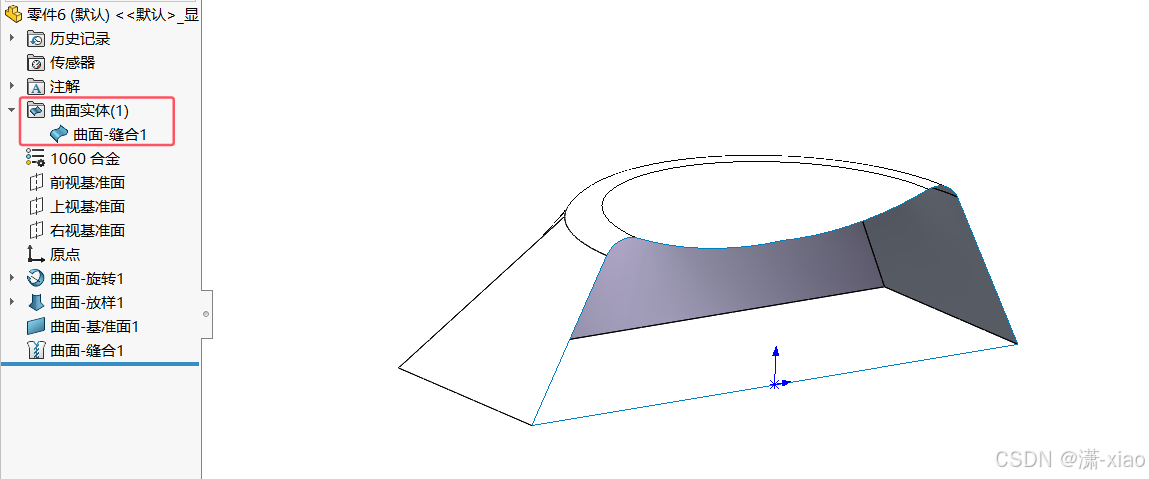

6. 它不是一个实体，是一个曲面实体，剖开后里面是空心的

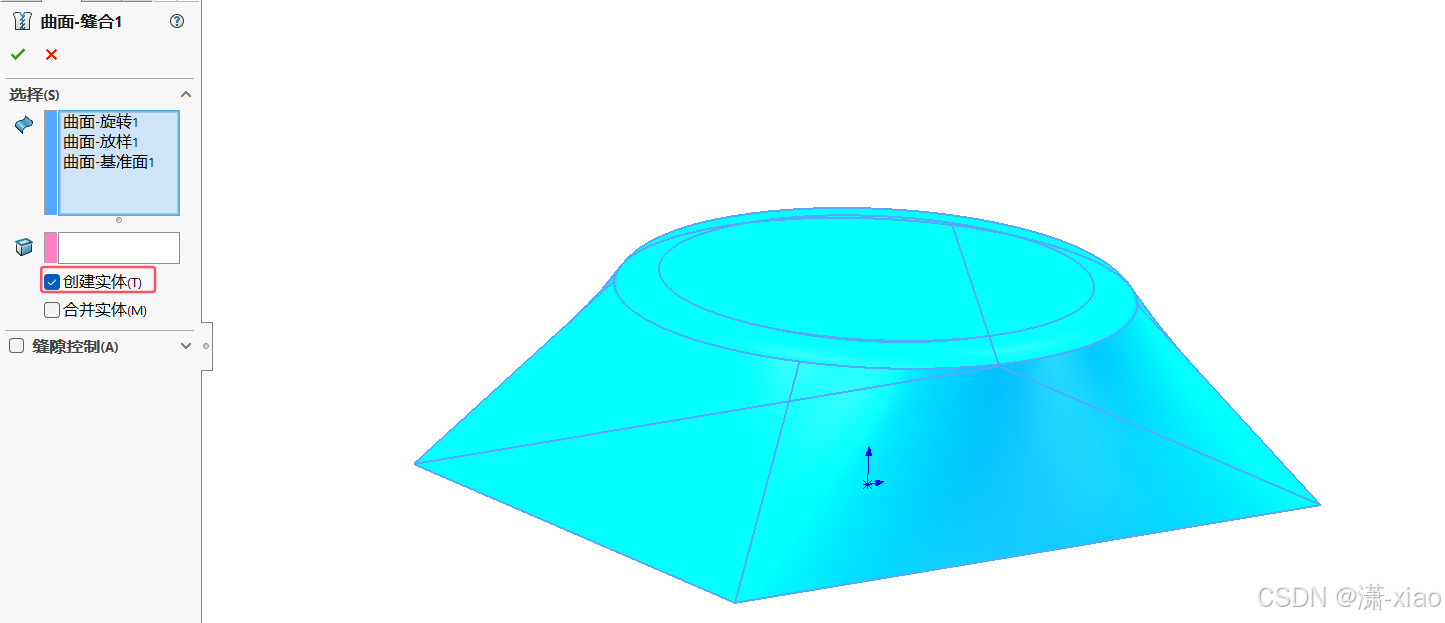

7. 如果在缝合曲面中，缝合的几个曲面实体可以封闭成一个空间，就可以勾选创建实体，一个曲面实体→实体

8. 当然也可以使用对曲面实体加厚也能创建成一个实体

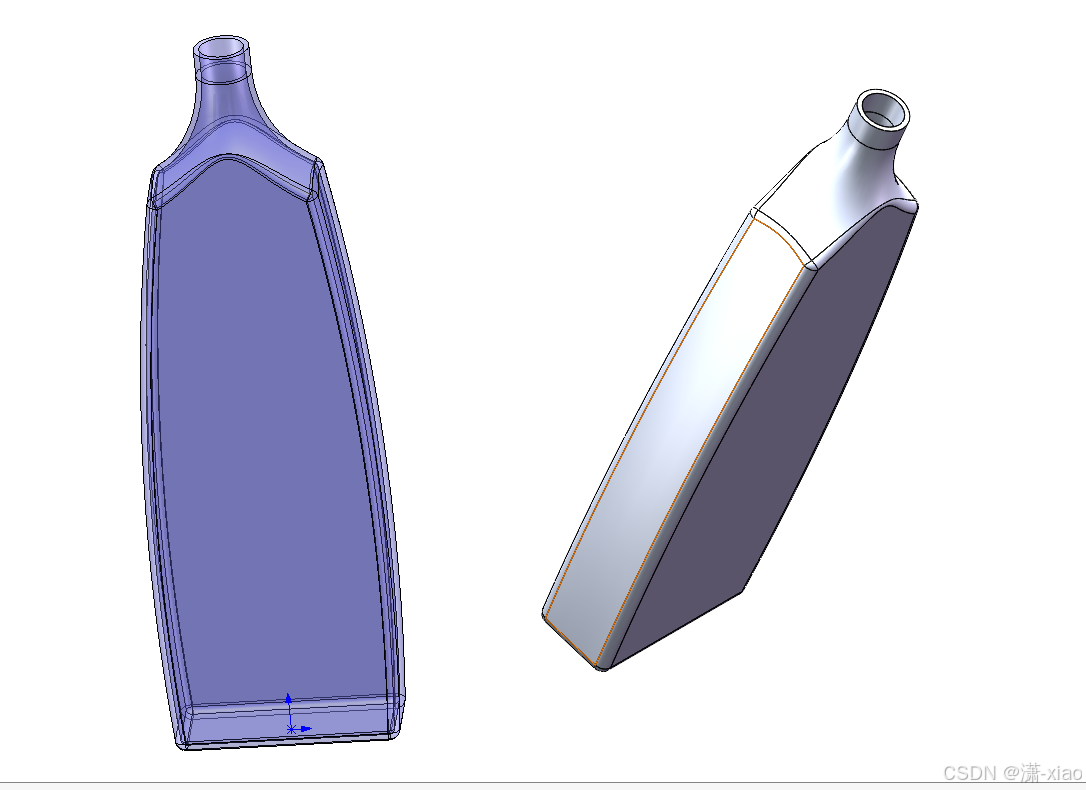

第二个案例（难度加大）

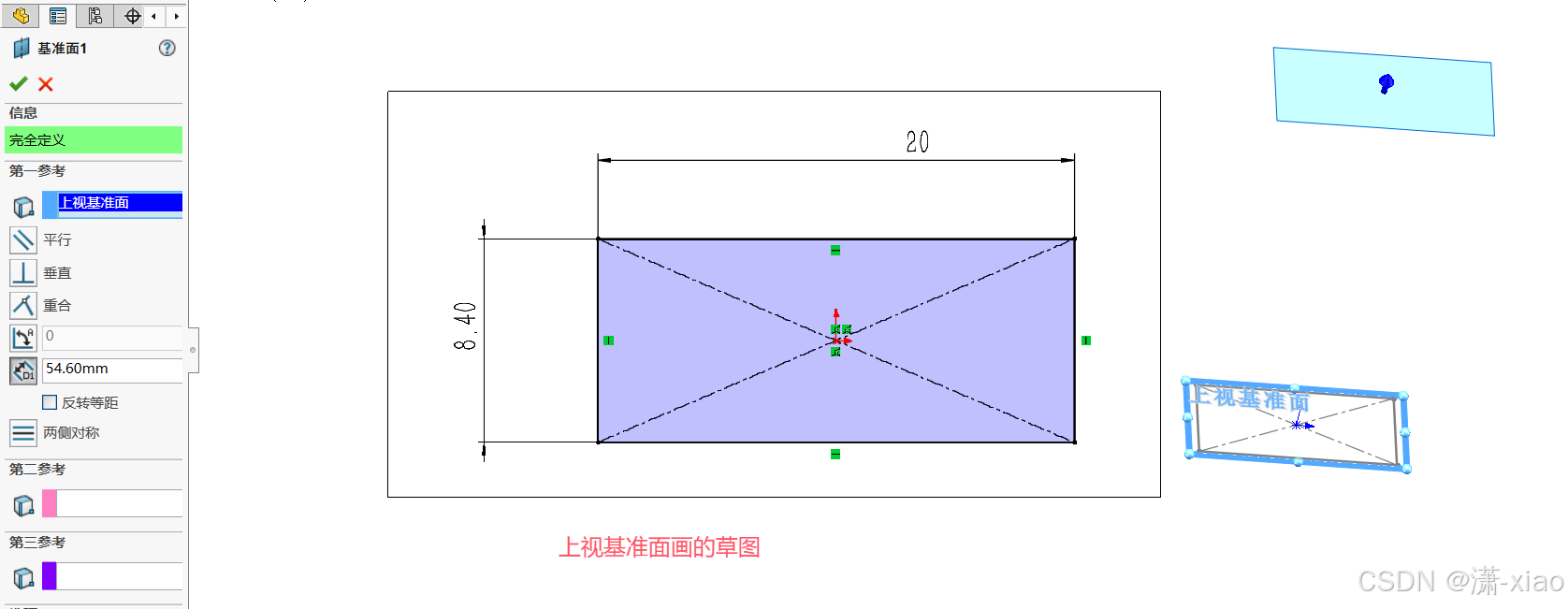

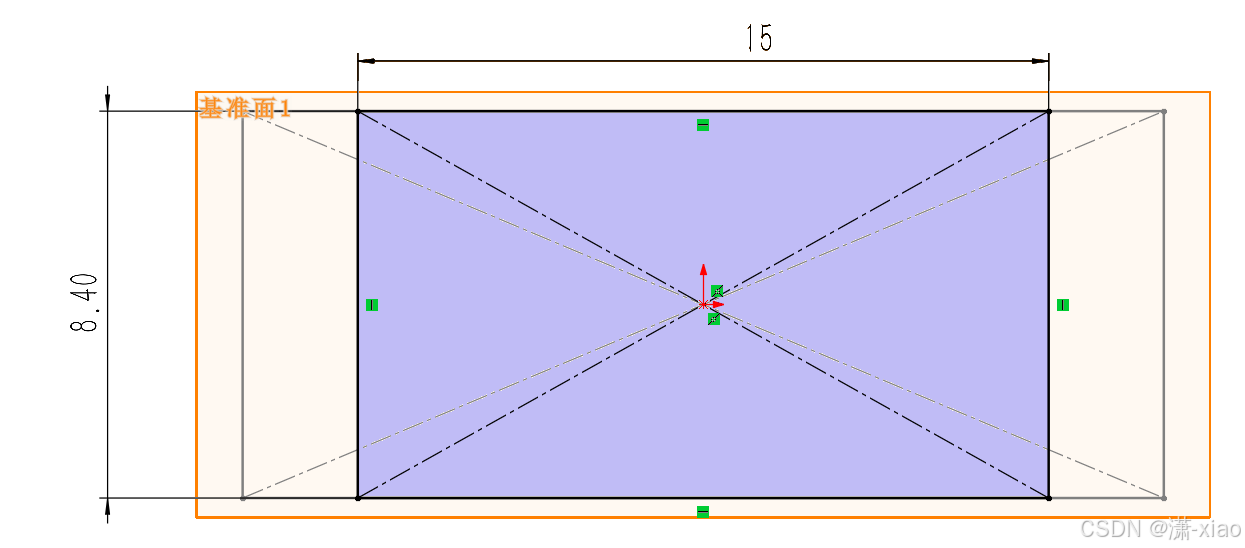

1. 上视基准面画草图，再将上视基准面向上平移54.6创建基准面


2. 在创建的基准面上画草图


3. 在前视基准面画草图

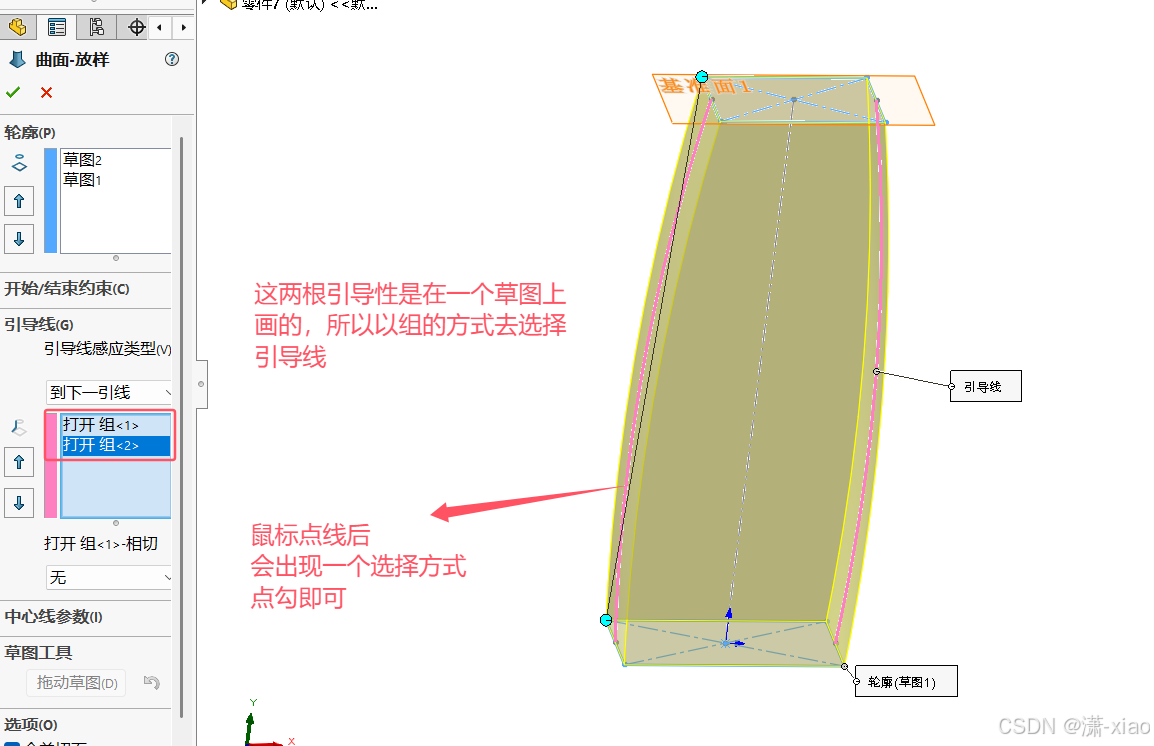

4. 曲面放样

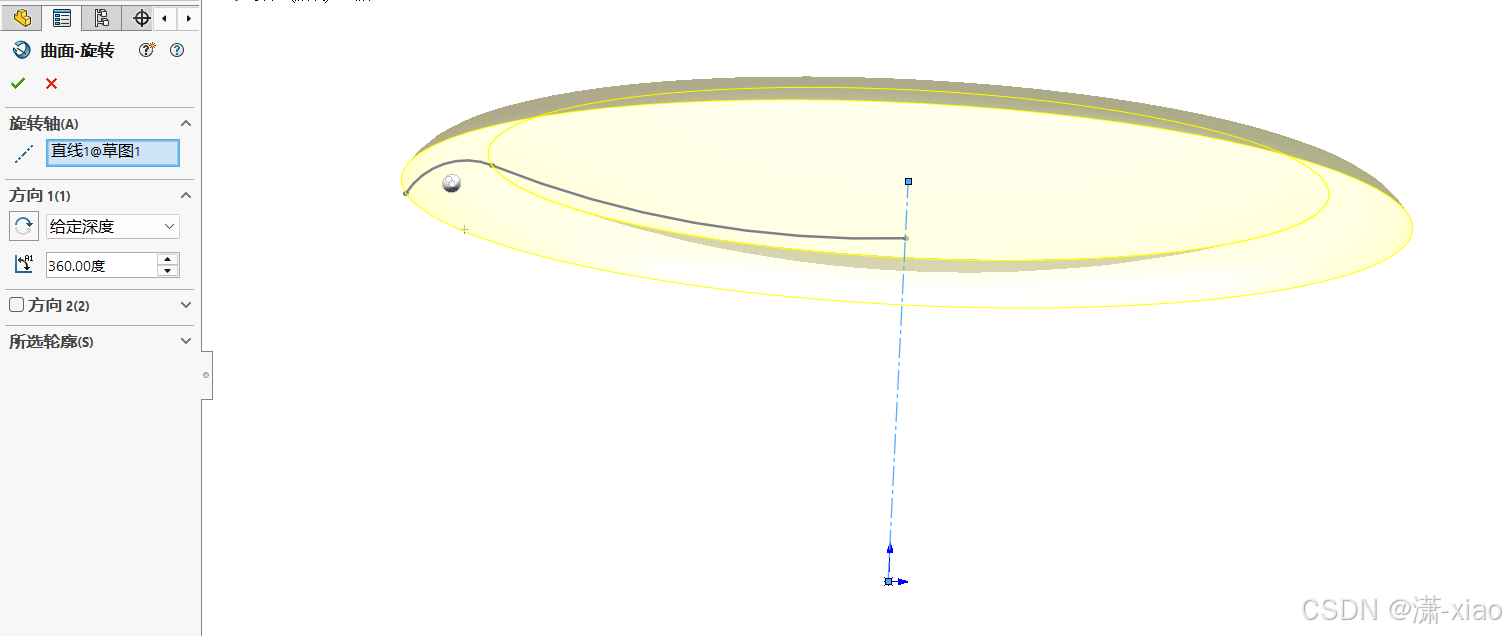

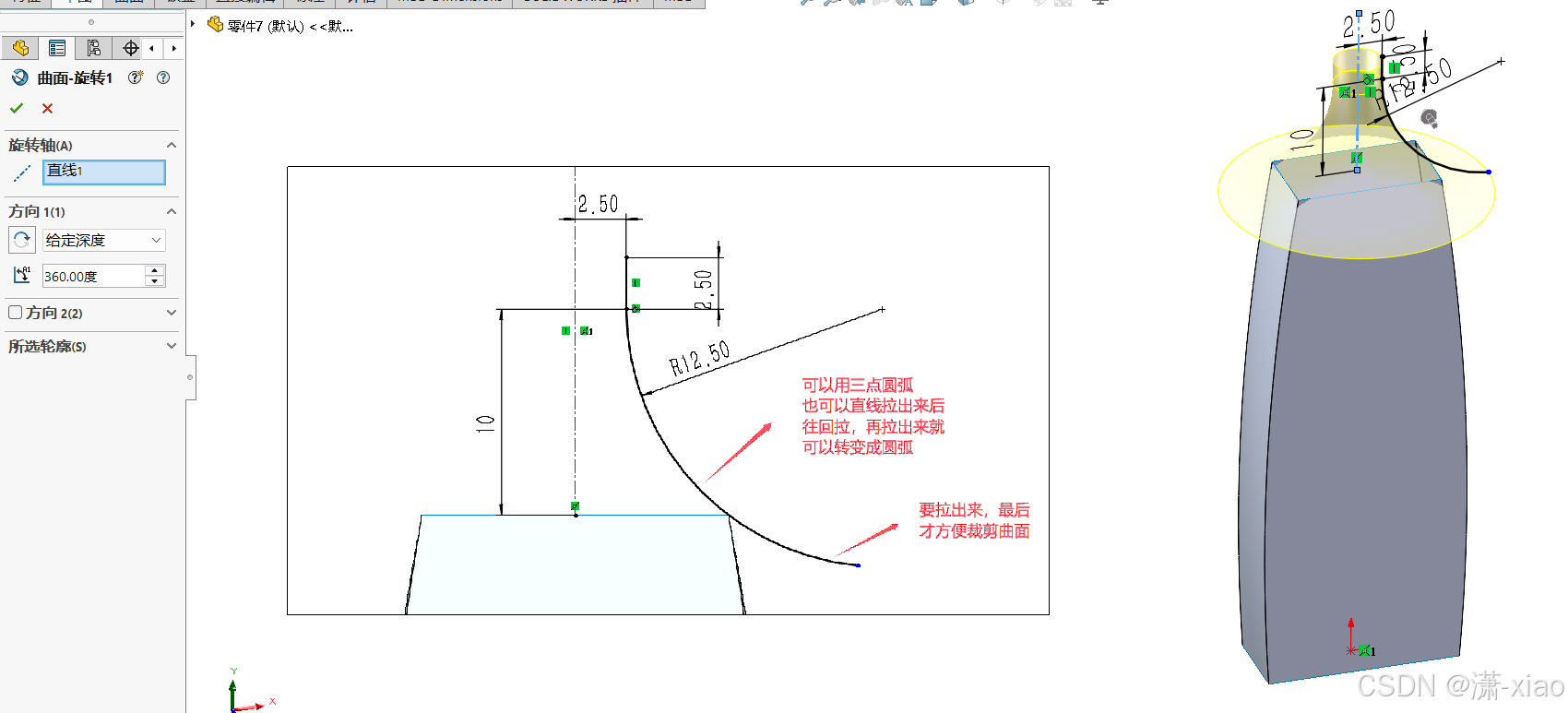

5. 前视基准面画草图，曲面旋转

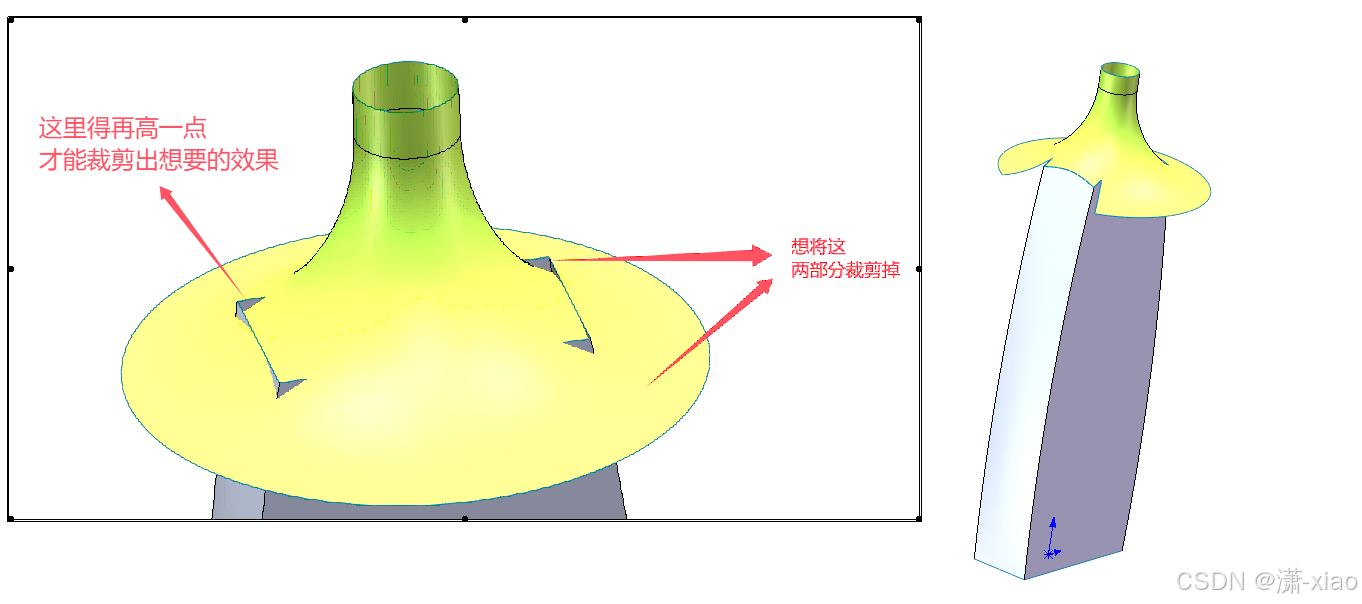

6. 当想用裁剪曲面将外部凸出来的部分裁剪掉，却出现了问题，无论是用相互还是标准都裁剪不出来，这里的原因是因为这个放样曲面并没有大于这个旋转曲面，相交不完整

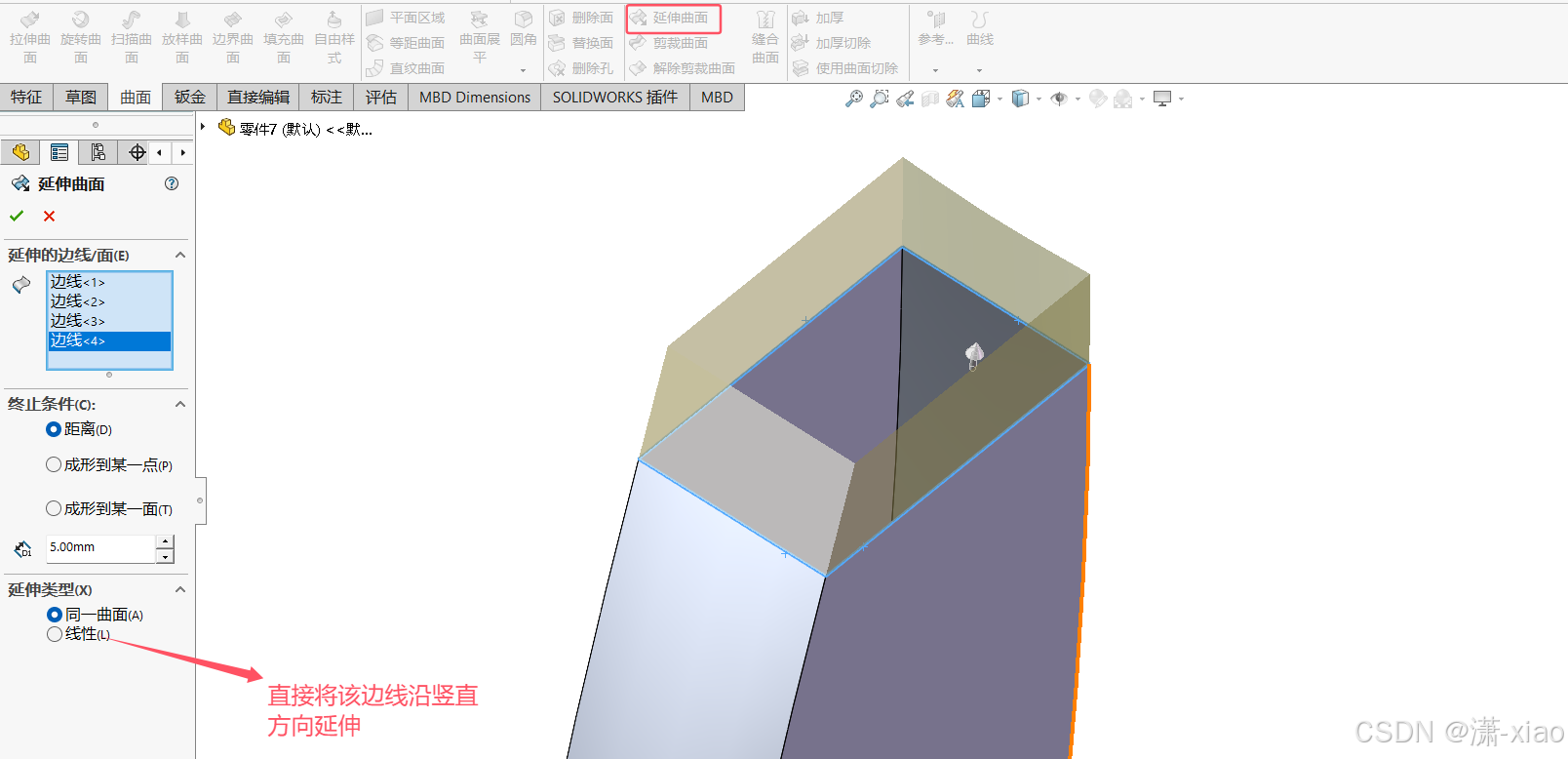

   7. 先将旋转曲面给隐藏掉，方便观察，再用延伸曲面

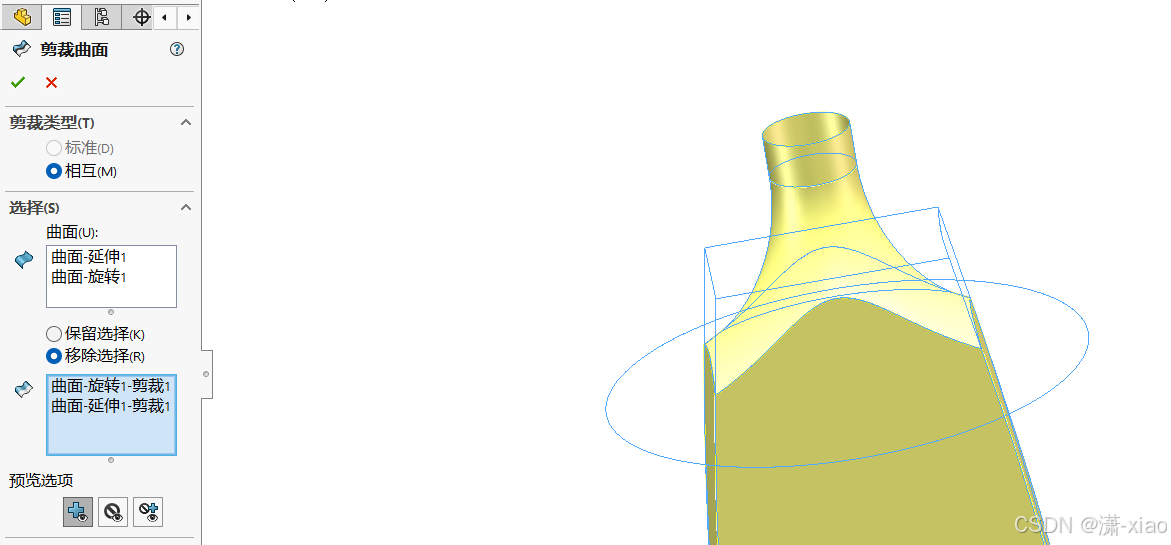

7. 相互剪裁曲面一步成形

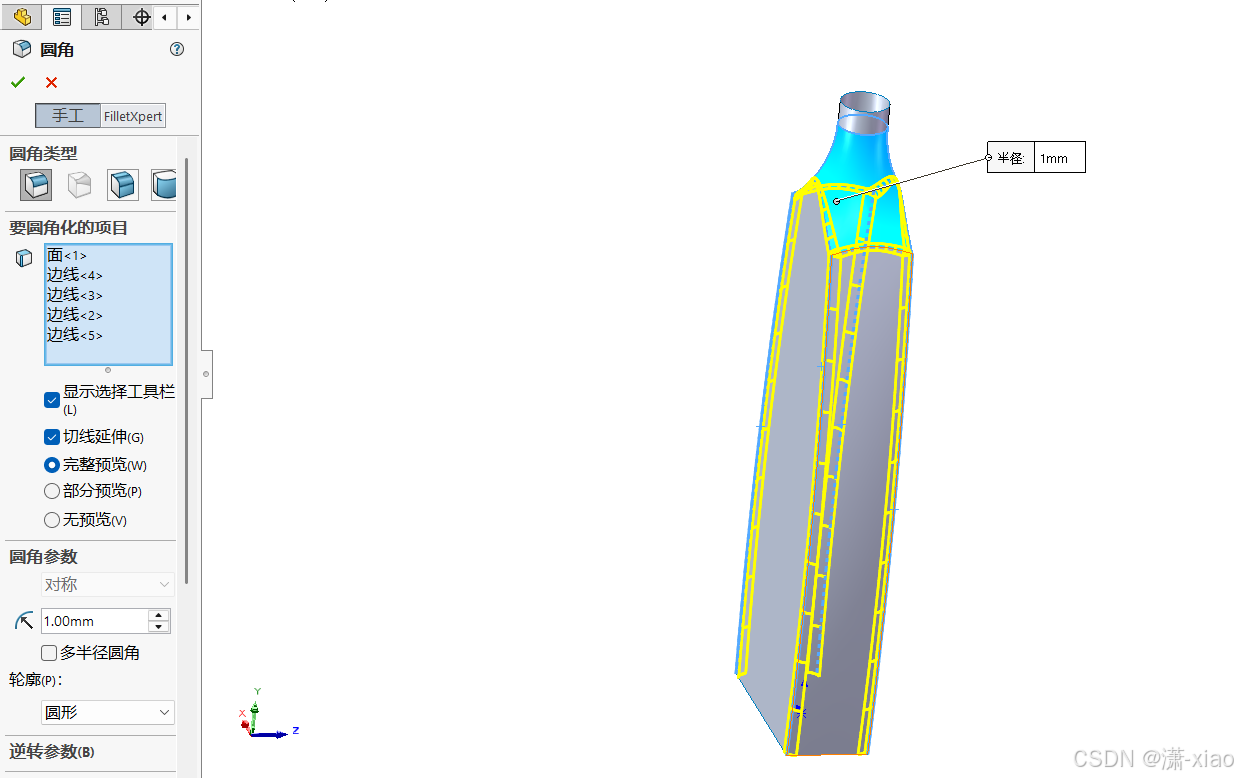

8. 圆角R1


9. 平面区域封底

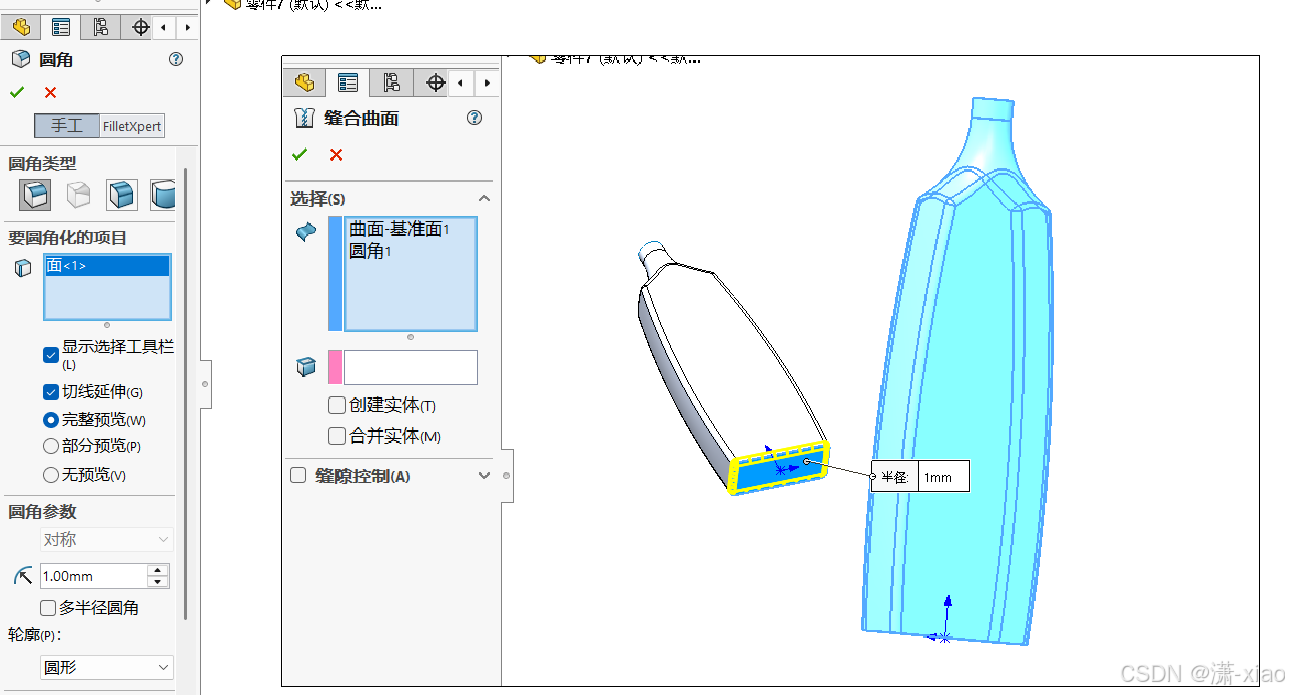

10. 缝合曲面成一个曲面实体，对底部这个面圆角R1，这里要特别注意：没有缝合成一个曲面实体之前，底部边线是蓝色的，圆不了角，这可以自己去试试

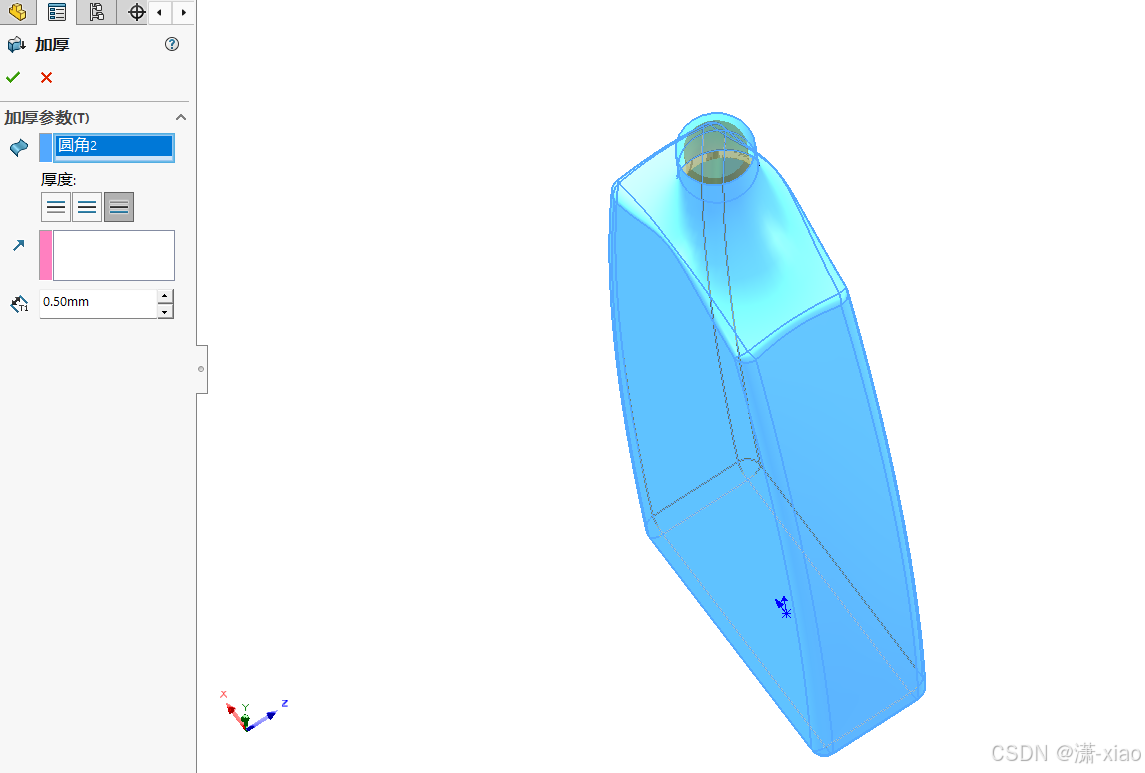

11. 加厚0.5向内生成一个实体
