LVDS系列13：Xilinx Ultrascale系可编程输入延迟(三)

java 2025/8/19 15:55:19

本节讲解Ultrascale IDELAYE3的参数详细使用；

 COUNT模式下使用：
不例化IDELAYCTRL，没有温度电压补偿，EN_VTC保持为低电平；

FIXED延时模式：
DELAY_TYPE设置为FIXED，该模式下DELAY_VALUE参数设置的值为抽头值，范围0~511，且配置后不能更改；

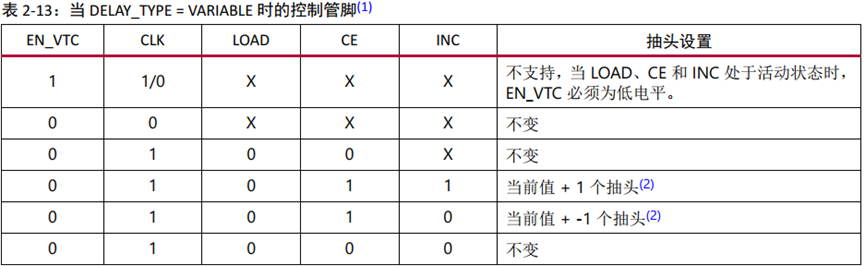

VARIABLE延时模式：
DELAY_TYPE设置为VARIABLE，该模式下选择可变抽头延迟线，用户可以通过INC和CE端口控制抽头延迟线递增或递减一个抽头，INC=1&CE=1递增，INC=0&CE=1递减；
执行步骤，确认EN_VTC=0：
1 等待至少10个时钟周期；
2 使用CE和INC端口来递增或递减延迟线；
3 等待至少5个时钟周期；
在这里插入图片描述
VAR_LOAD延时模式：

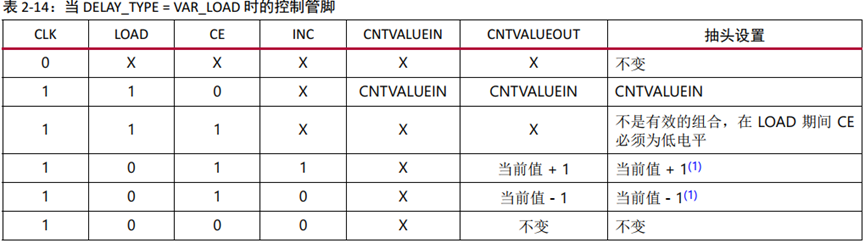

DELAY_TYPE设置为VAR_LOAD，该模式下可以使用INC和CE来更改延迟线，还可以通过CNTVALUEIN总线端口更改抽头延迟线，通过CNTVALUEOUT可以读取当前使用的抽头数量；
执行步骤，确认EN_VTC=0：
1 读取CNTVALUEOUT值并加载到寄存器中；
2 检查是否需要更新延迟线，也就是要更新的值是否与旧值相同，如相同就不更新；
3 计算要写入延迟线的新延迟值，延迟线每次更新的范围在1~8，如果超过8要限制到8；
4 将新的延迟值放在CNTVALUEIN总线上；
5 等待1个时钟周期，将LD置1保持1个周期，更新值稳定1个周期后再拉高LD；
6 若要多项更新执行该项，等待5个时钟周期；
7若要多项更新执行该项，将新的延迟值放在CNTVALUEIN总线上；
8若要多项更新执行该项，等待1个时钟周期，将LD置1保持1个周期；
9若要多项更新执行该项，跳转至步骤6继续执行；
注意再COUNT模式下，初始的DELAY_VALUE以抽头数位单位；
不使用内置校准BISC，实际延迟值完全不可知，延迟线没有温度电压补偿；
延迟线最多有512个抽头，抽头总线值范围0~511；
测量和调整都以抽头数为单位来计算；
在这里插入图片描述
 COUNT模式仿真：
 FIXED模式仿真：
设置位FIXED模式，CE、INC、LOAD管脚必须置0；

COUNT模式，FIXED模式下，数据源DATAIN，DELAY_VALUE可以设置为0~511；

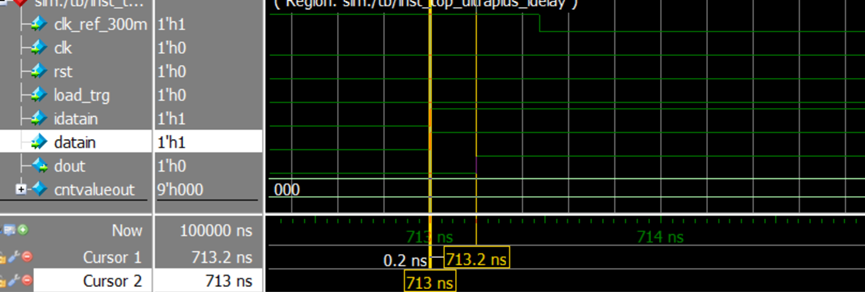

DELAY_VALUE设置为0：
在这里插入图片描述

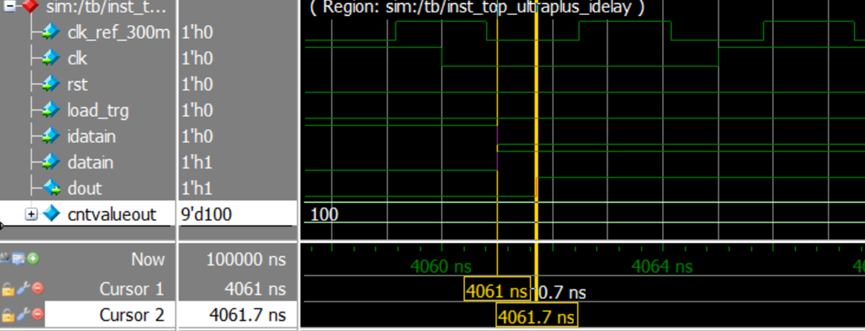

DELAY_VALUE设置为100：

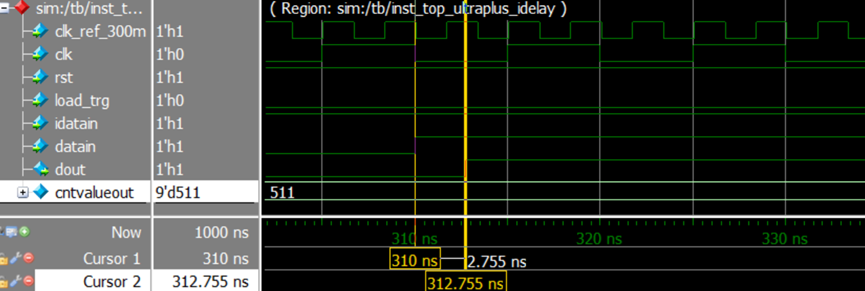

DELAY_VALUE设置为511：

其中抽头为0时，延时0.2ns，抽头为100时，延时0.7ns，抽头为511时，延时2.755ns，这里仿真中单个抽头延时为5ps，
不过这里只是仿真的结果，只是为了验证抽头生效与否，在实际运行时，整个COUNT模式下，延时是不可知的，只能知道单个抽头的延时符合之前所述的单个抽头的延时范围；

 VARIABLE模式仿真：
COUNT模式，VARIABLE模式下，数据源DATAIN，DELAY_VALUE设置为0；

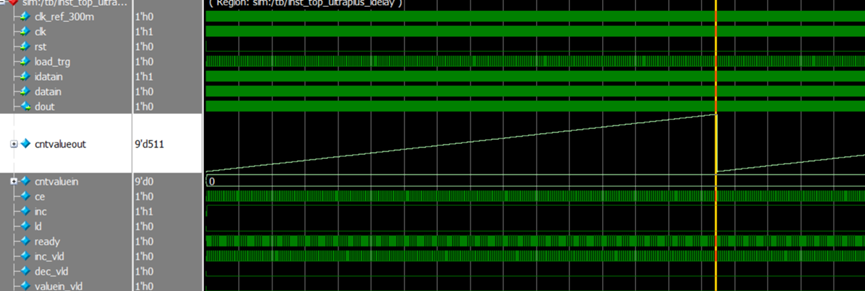

从抽头值0开始递增：
在这里插入图片描述
从抽头值0开始递减：

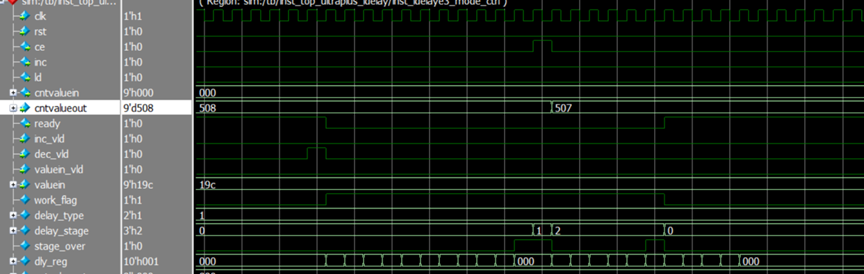

单次更新逻辑：

 VAR_LOAD模式仿真：
COUNT模式，VAR_LOAD模式下，数据源DATAIN，DELAY_VALUE设置为0；

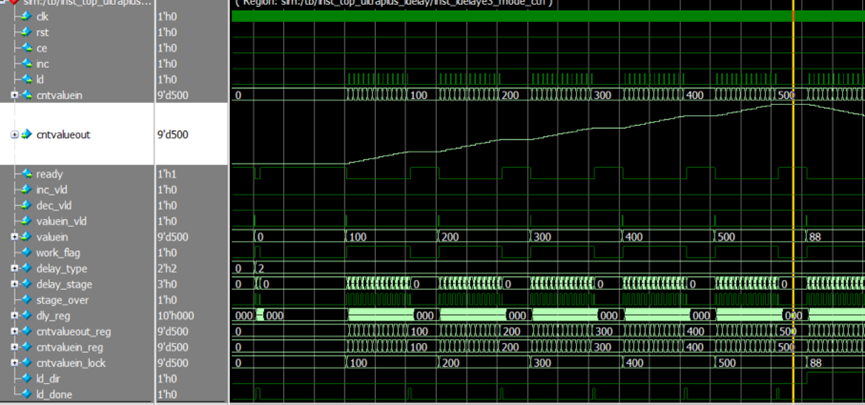

从抽头值0开始，每次抽头值增加100，每次抽头值更新超过8需要拆分；

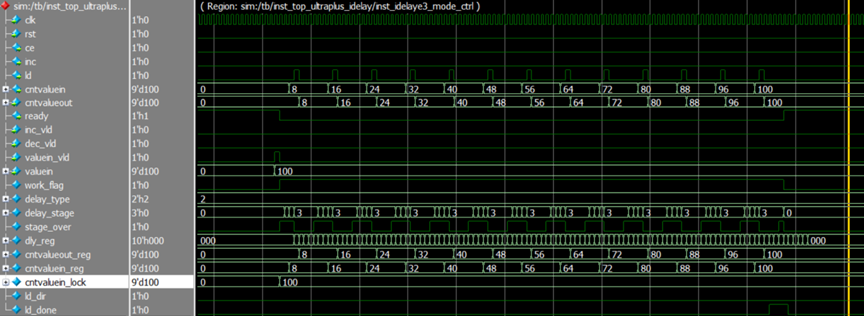

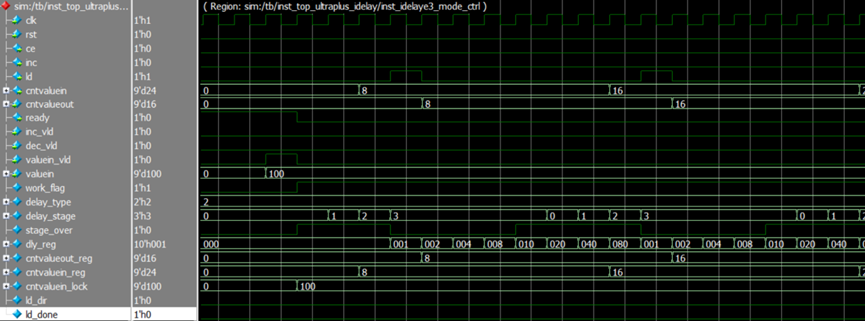

单次更新100tap，拆分为多次更新8个tap：
在这里插入图片描述
单次更新不超过8个tap：

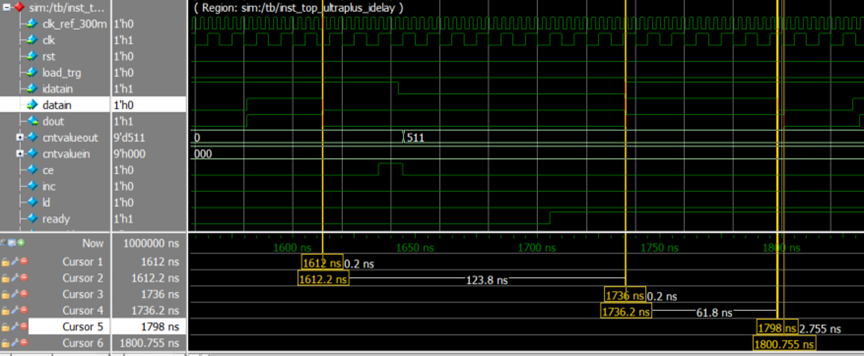

 UPDATE_MODE参数验证：
异步和同步使用一个递减操作，从抽头0变化到抽头511进行对比查看；
手动模式与之前7系VAR_LOAD_PIPE模式功能基本相同；

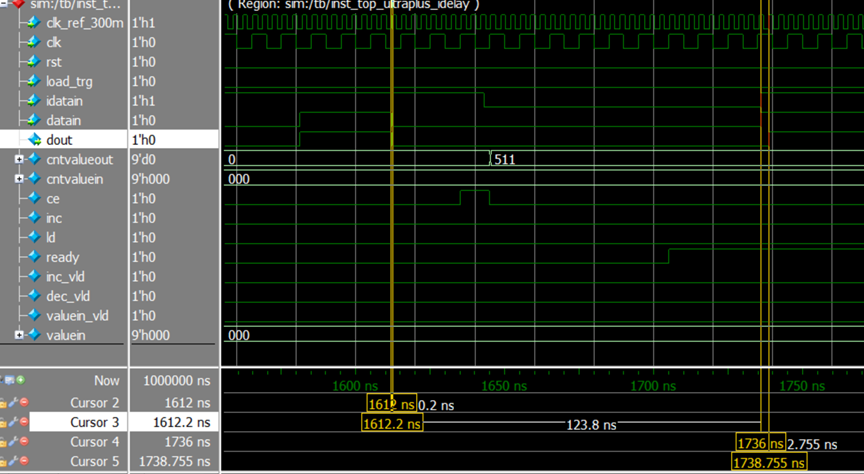

ASYNC异步模式：

可以看到异步模式下，在抽头0变化到抽头511，变化前的数据沿延时0.2ns，变化后的数据沿延时2.755ns，延时在ce和inc输入有效的下一个clk时钟周期生效；
