多模态模型如何处理任意分辨率输入——Tiling与Packing技术详解

java 2025/8/23 21:09:27

1 背景

过去，在应用Vision Transformer(ViT)模型处理实际的任务时，我们往往会将图片分辨率resize到某一固定尺寸再送入模型。这样做有几大好处：

训练和推理时图片的尺寸一致，特征尺度相对一致，易于泛化
固定分辨率便于batch推理。

但对于一个通用的多模态模型而言，这个方案并不适合。首先，“通用”代表模型所面临的task很多，而不同的task所关注的图片特征是不一致的。仅在OCR任务上动态分辨率就有较大意义，如行级别的OCR和页面级别的OCR，如果都用同一尺寸的分辨率去做，显然是不合理的，不仅有计算浪费，resize导致的字符长宽比失真亦或padding造成无关像素的引入都可能引起精度的下降。

那么自然会引发一个思考，为什么我们不能用图片动态分辨率去做推理呢？在cnn-era，动态分辨率推理是个常规操作，但ViT-era，却往往固定分辨率做推理。

回答这个问题前，不妨回顾一下ViT的各个组件：

patchify： $\times W \times C \rightarrow L \times d$ （这个模块不限制图片分辨率，不同分辨率生成的image token数 $L$ 不同）
image token加入位置编码。（位置编码通常需要预先定义最大分辨率窗口，这个模块可能会依赖图片分辨率。不过可以通过插值，亦或用可外推的位置编码方案来解决）
transformer block （这个模块不依赖图片分辨率，理论上只要显存够，多少分辨率都能work）

可见ViT本身是支持动态分辨率推理的，ViT架构不是Any-resolution的瓶颈所在。但不同分辨率意味着不能组batch，从而导致并行效率低，不利于训练和并行推理。

因此，比较棘手的是如何解决any-resolution的并行推理问题。

2 Method

目前多模态处理多分辨率输入主要有两种方案：

Tiling。核心思路是预设一个默认分辨率，称之为tile，随后将图片切分成子图，每个子图的shape与tile一致，再在batch维度做拼接。tiling还会将原图也resize到tile的shape，和子图拼接在一起，以保留全局信息。该方法用一种相对暴力的方式，以fixed shape的ViT实现了动态分辨率的推理。
Packing 。packing的做法最早源于NLP的sequence pack（《Efficient Sequence Packing without Cross-contamination: Accelerating Large Language Models without Impacting Performance》）。核心思路是将多个分辨率的图片特征经过patchify后，在sequence维度进行拼接，通过引入block diagonal mask来避免跨图像token计算attention问题，从而实现并行。

下节将相对详细的对上述两种方式进行介绍。

2.1 Tiling

Tiling是解决Any Resolution的一种常用方案，经典工作如UReader, Llava Next, InterVL1.5, BLIP-3等。其核心思路为：先预先定义tile的shape，如（384,384），随后设置一些尺度模版，这里不妨设置为4种，分别为，1:1, 1:2, 2:1, 2:2。有了tile的shape和尺度模板，就可以得到预设的分辨率，如下表所示：

tile为384x384时不同尺度对应的预设分辨率

尺度模板	预设分辨率
1:1	384x384
1:2	384x768
2:1	768x384
2:2	768x768

给定一张图片，映射到最相近的预设分辨率，随后进行切分384x384的子图，随后将原图也resize成(384x384)在batch维度上拼接到一起输入到ViT中，以此达到并行。具体流程如下图所示：

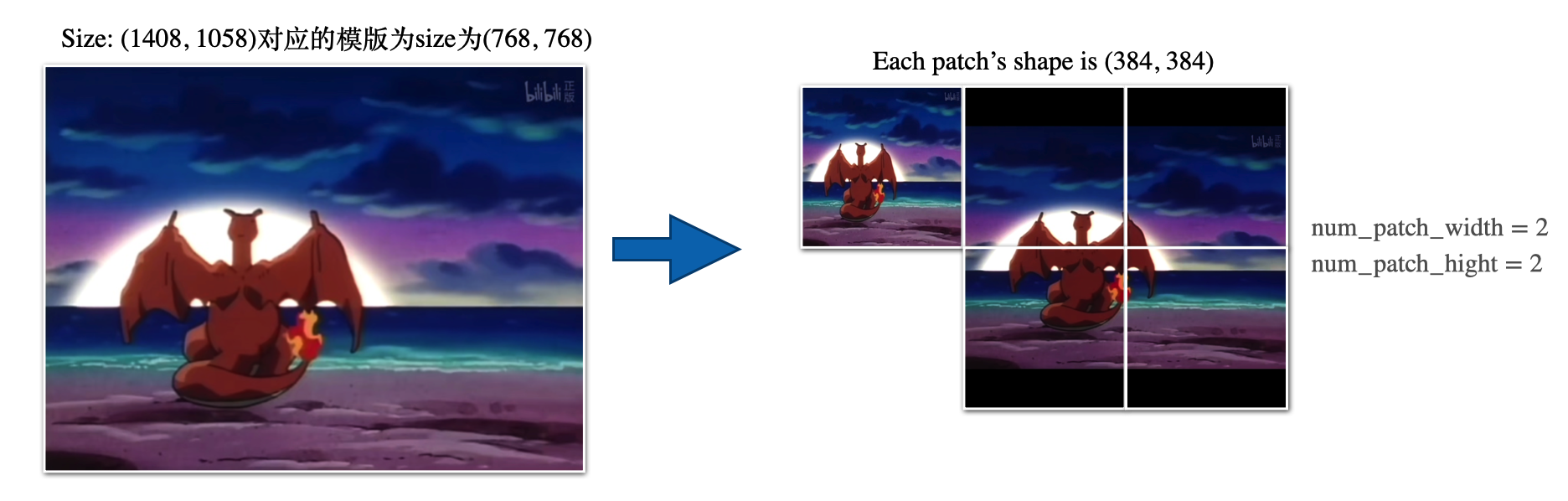

step1: 将图片转为tiles

在这里插入图片描述

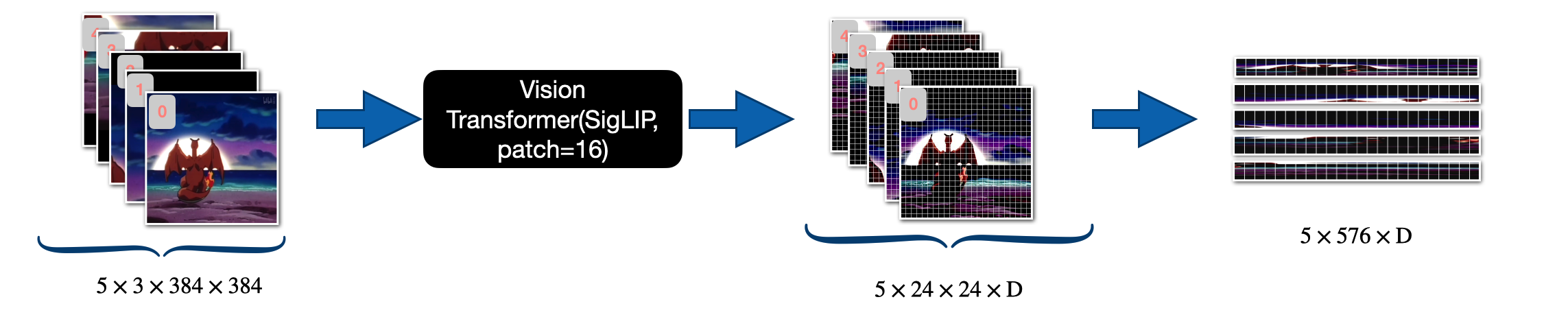

step2：batch化并行推理

在这里插入图片描述

tiling本质是：将图片先映射到预设分辨率，在切成固定尺寸的子图。其本质上仍然是一个固定形状的tokenization机制。

优点：

能够并行推理不同分辨率的图片
能直接应用开源在固定分辨率上训练的ViT，仅微调其他部分。

缺点：不同tile间的特征交互不足，会牺牲部分全局信息，会适合那些空间局部性强的任务。

2.2 Packing

ViT中的packing技术最先起源于google于2023年发表的论文：《Patch n’ Pack: NaViT, a Vision Transformer for any Aspect Ratio and Resolution》。用packing技术能对不同分辨率的图片进行组batch，并行推理

首先定义一组图片

$\{I_k|k=1, 2, \cdots , m\}$ , 其中 $I_k \in \mathbb{R}^{H_k \times W_k \times 3}$ 。经过patchify后得到 $\{s_k|k=1, 2, \cdots , m\}$ ，其中 $s_k \in \mathbb{R}^{L_{k}\times d}$ , $L_k = \frac{W_k}{s} \times \frac{H_k}{s}$

通过patchify，我们将图片转为了sequence。这些sequence的长度可能不同。随后加上各自的position embedding，从而得到包含位置信息的序列 $\{p_k|k=1, 2, \cdots , m\}$ ,其中 $p_k \in \mathbb{R}^{L_{k}\times d}$

我们当然可以通过padding的方式将这些sequence补到统一长度，在引入attention mask来实现并行推理，如下图所示：

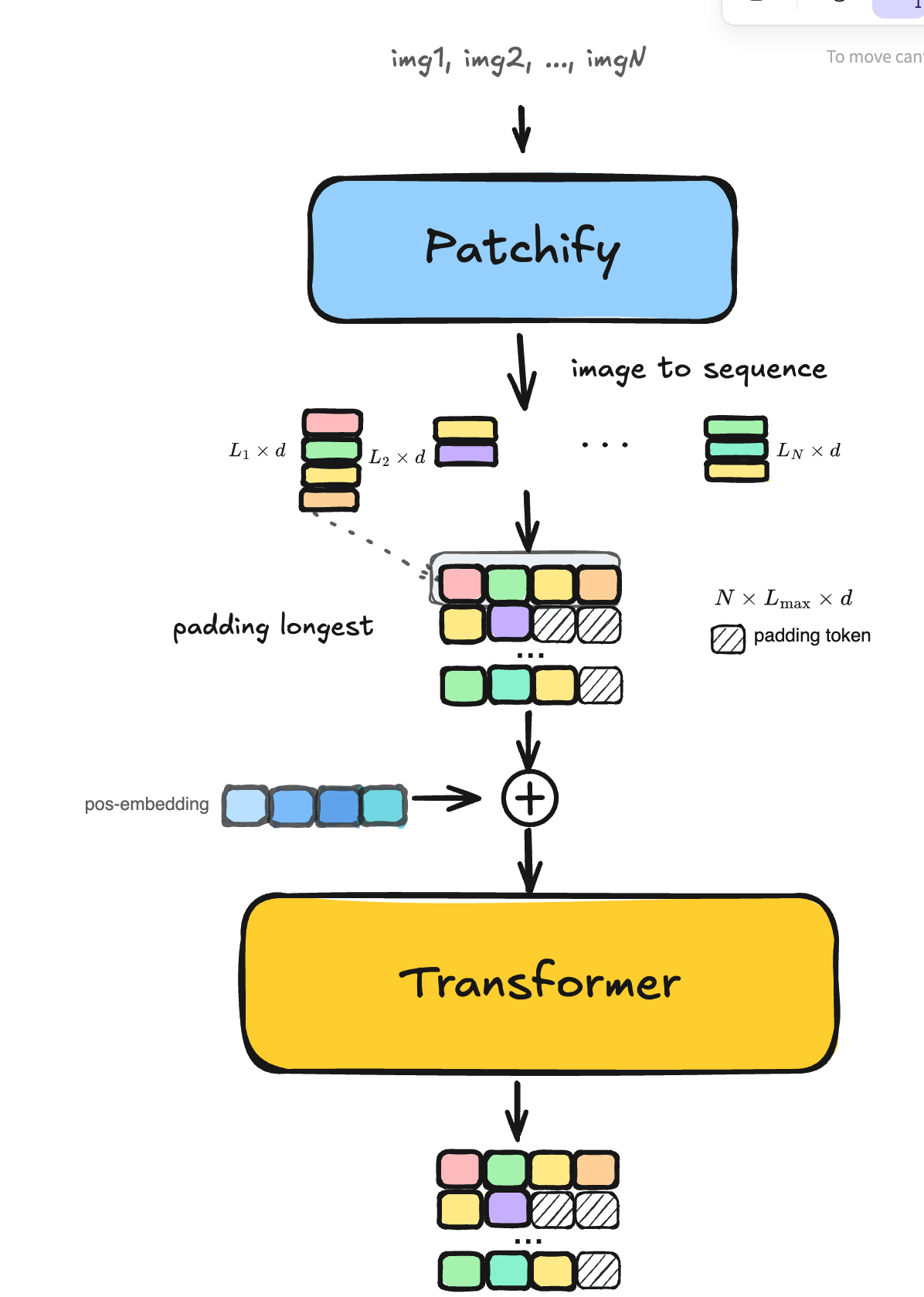

sequence padding的计算示意图

但这样做不够高效，因为padding位置的token产生的计算都是无效的。

packing的思路更为直接，为什么要组batch呢？扩大sequence的长度照样可以提升提升训练效率！

packing核心做法：

将所有图片的sequence在sequence维度上进行拼接，从而得到一个超长的sequence即， $\mathrm{Cat}([p_1, \cdots, p_k], \mathrm{dim} = 0), x\in \mathbb{R}^{\sum L_k \times d}$ .
随后将 $x$ 送入到transformer block中（这是个超长的序列）
最后在将结果进行分离： $[p'_1, \cdots, p'_k] = \mathrm{Split}(\mathrm{Transformer}(x), \mathrm{dim} = 0)$ ，得到各自的结果。

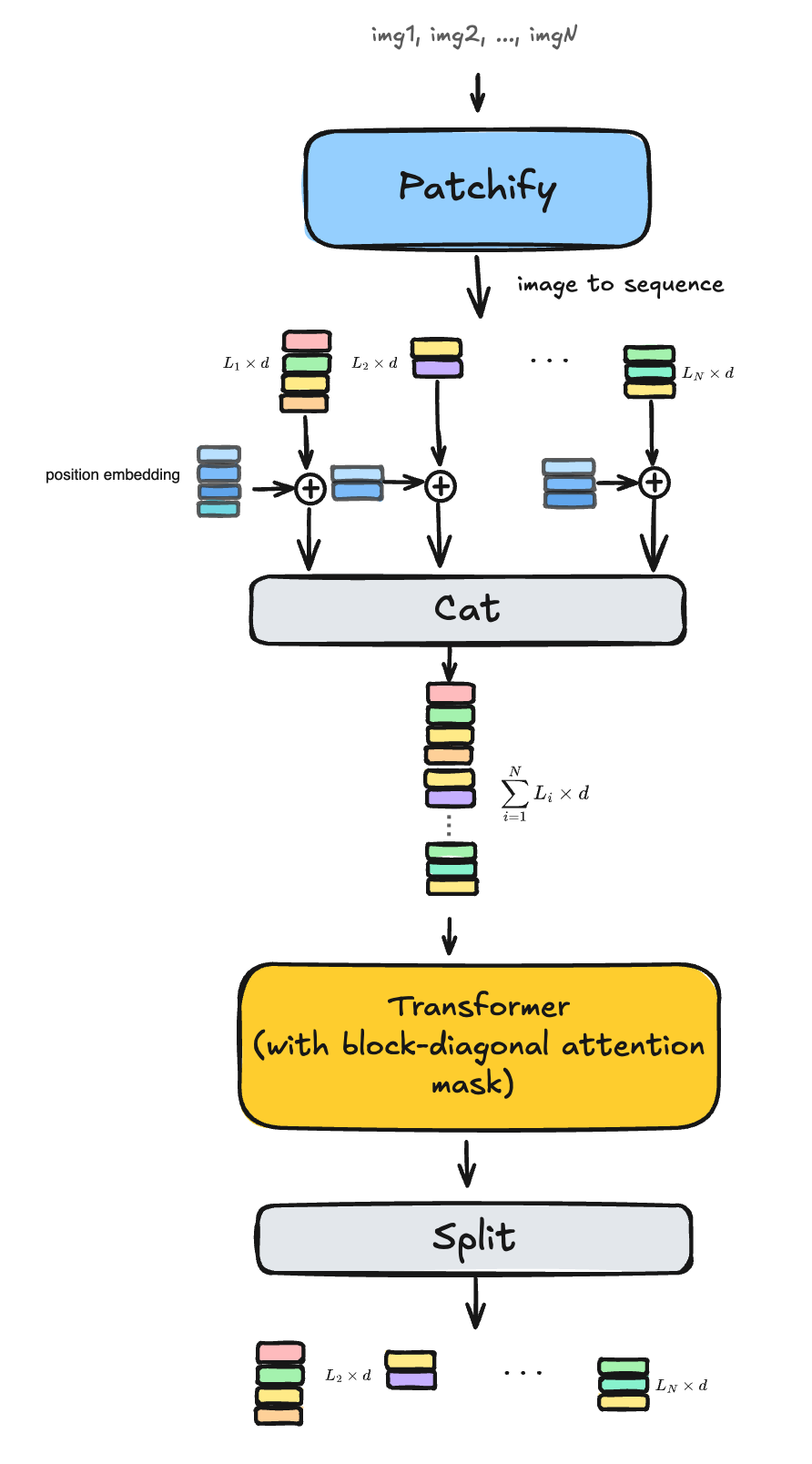

packing的计算示意图。示意图中采用加性位置编码，直接与sequence embedding相加，实际尝试中也可用乘性位置编码，如2D-ROPE

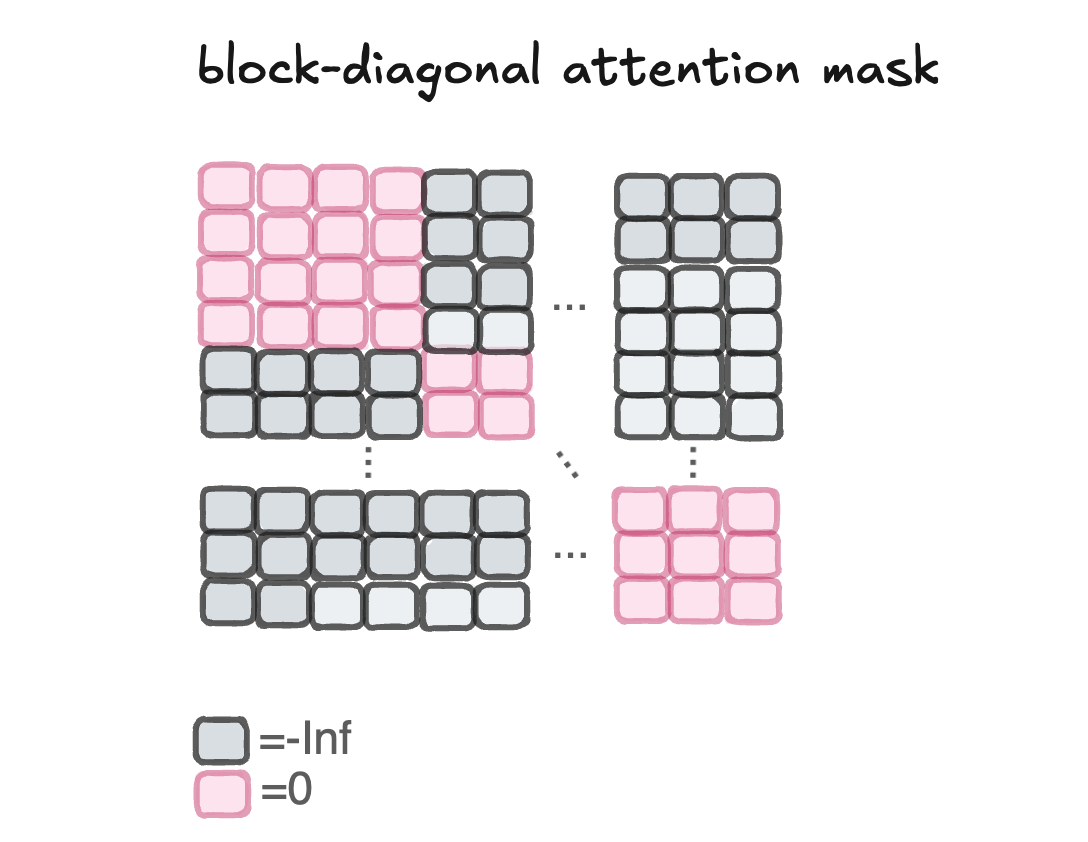

这里要注意直接这样做是不等价的！因为transformer的Attention层存在token mixture的运算，若不做约束会导致attention跨图像计算，导致语意混淆。因此需要引入block-diagonal attention mask 来确保attention仅在相同图片的token间计算，以保证计算等价性。

在这里插入图片描述

packing技术只需修改Attention的计算公式为：

$\mathrm{Attention} = \mathrm{Softmax}(\frac{QK^T}{\sqrt{d}} +\mathcal{M})V$

$\mathcal{M}$ 为block diagonal attention mask。

3 One More Thing

packing的原理简单、有效。笔者补充几点实践中值得注意的细节。

3.1 降低block-diagonal attention mask显存占用

在packing naive的实现中，block-diagonal attention mask是一个 $\mathbb{R}^{\sum L_k \times \sum L_k}$ 的稀疏矩阵,矩阵大小为所有图片sequence长度和的平方，空间复杂度为 $\mathcal{O}(N^2)$ 。

实际的工程实现中不会真的去创建这个大矩阵，而是只需记录每个sequence的起始位置，根据位置信息进行segment-aware attention。如下述xformers的伪代码(不考虑位置编码)：

import torch
import torch.nn as nn
from xformers.ops.fmha import memory_efficient_attention
from xformers.ops.fmha.attn_bias import BlockDiagonalMask img_ls = [img1, img2, ...]  # , each item shape like (1, 3, H_i, W_i)
patch_conv = nn.Conv2d(3, d, stride, stride)patch_embedding_ls: list[torch.Tensor] = [patch_conv(img) for img in img_ls]
# each item of list shape like (1, d, H_i/s, W_i/s)# generate block diagonal attention mask
packing_mask = BlockDiagonalMask.from_seqlens([p.shape[-2] * p.shape[-1] for p in patch_embedding_ls])# cat all patch_embedding
x = torch.cat([i.flatten(-2).transpose(-1, -2) for i in patch_embedding_ls], dim=-2).contiguous()  # packing# calculate attention
bsz, seq_len, d = x.size()
num_head = 2
head_dim = d // num_head q = to_q(x).view(bsz, seq_len, num_head, head_dim)
k = to_k(x).view(bsz, seq_len, num_head, head_dim)
v = to_v(x).view(bsz, seq_len, num_head, head_dim)
# xformers requires (B, S, H, D) layout
attn_out = memory_efficient_attention(q, k, v, packing_mask)  #

3.2 多模态特征融合的注意事项

Packing能实现不同分辨率图片的并行处理，得到长度不一的图片序列特征。多模态模型需要将图片特征融入到语言模型，常见的融合方式有两种：

Self-Attention融合(Causal LM with Image Prefix)。将图片序列特征与文本token按照特定的模板进行拼接(如<img>token1...tokenN</img><text>question</text>)。这种方式原生支持不同长度的图片序列特征，只需通过padding对齐输入层序列长度。但需注意position id和attention mask的准确设置。(如Qwen2.5-VL，KIMI-VL, Pixtral-12B)

这类方法，由于图片token作为context，同等显存规模下，上下文窗口更短。优势：图片特征和文本特征交互更紧密，无需更改LLM架构。劣势：这种方法一般都会联合token compression技术。以降低context的长度。
**Cross-Attention融合。**在语言模型的transformer block中引入cross attention层，接受图片特征作为context来做多模态特征的融合。实践中，为了兼顾计算效率和交互深度，可以sample某些block添加cross attention, 如LLama3 和flamingo是每4层插入一次cross-attention的特征交互。若batch内图片长度不同不一，可通过padding对齐，以便并行运算。同样需要适当的mask控制，以避免无效token干扰attention score。优势：不占用context的长度。劣势：需要更改语言模型的架构。

目前基于LLM的多模态模型多以第一种方案为主，其特性决定了在认知推理上有更大优势。若任务偏向细粒度感知（如OCR类任务）第二种方案也有较多paper使用（如donut， nougat等等）。当然第一类方案也适用细粒度感知类任务（如较新的smoldocling， GoT），只是其在context上有所限制。

3.3 仅做Vision Encoder的packing还不够高效

Packing能解决vision encode部分训练和推理的高效并行计算。但多模态训练任务的监督对象是LLM的response。

通常，不同training sample的response长度不同。常规的做法使用padding的方式进行序列长度的对齐以便组batch。但如果一个batch中序列长度的方差较大，会导致很多无效的计算。

由于LLM通常用teacher forcing的方式训练，因此在训练阶段，我们仍然可以用packing的方法做并行。或如文献《Dataset Decomposition: Faster LLM Training with Variable Sequence Length Curriculum》所述，可以预先对数据进行分桶，来减少一个batch中的序列方差，这个方式需配合动态batch的机制（短序列用更大的batch size），以更为高效的利用训练资源。
