嘉立创天猛星使用串口下载代码

一、UniFlash 工具概述

• 功能：UniFlash 是 TI 官方提供的闪存编程工具，用于对 TI 微控制器、无线连接器件的片上闪存及处理器的板载闪存进行编程，支持图形界面（GUI）和命令行界面（CLI）。
• 运行方式：可通过 TI 开发者专区云端运行，或下载至 Windows、Linux、macOS 系统本地使用（注意：毫米波、AMx、K2G 和 J7 系列器件不支持 macOS，且 AMx、K2G、J7 仅支持命令行）。
• 支持器件：
  • 微控制器：CC13xx、CC23xx、CC25xx、CC26xx、CC32xx、MSP430™、MSP432™、MSPM0、TM4C、Hercules™、C2000™等。
  • 处理器：AM3x、AM4x、AM5x、AM6x、K2G、J721E、J7AHP 等。
  • 其他：毫米波雷达传感器（如 IWR1443、IWR1642）。

二、串口下载固件的操作流程（不推荐）

警告：

• 不建议使用串口下载：MSPM0 系列芯片的串口下载功能尚未成熟，易报错，且操作步骤描述不清晰。
• 系统限制：电脑用户名若为中文，软件会在下载时一直等待，需改为英文用户名。

操作步骤：

1. 下载 UniFlash

   • 官网地址：https://www.ti.com.cn/tool/cn/UNIFLASH，搜索 “uniflash” 下载对应系统版本。

2. 安装 CH340 驱动

   • 开发板板载 CH340 芯片用于串口通信，首次使用需安装驱动。
   • 下载链接：百度网盘，提取码：LCKF。
   • 解压后运行安装程序。

3. 运行 UniFlash 并配置器件

   • 打开软件，搜索目标器件（如 MSPM0G3507），选择支持串口下载的型号。

4. 硬件连接

   • 使用 TYPE-C 数据线将开发板连接至电脑，确保供电正常。

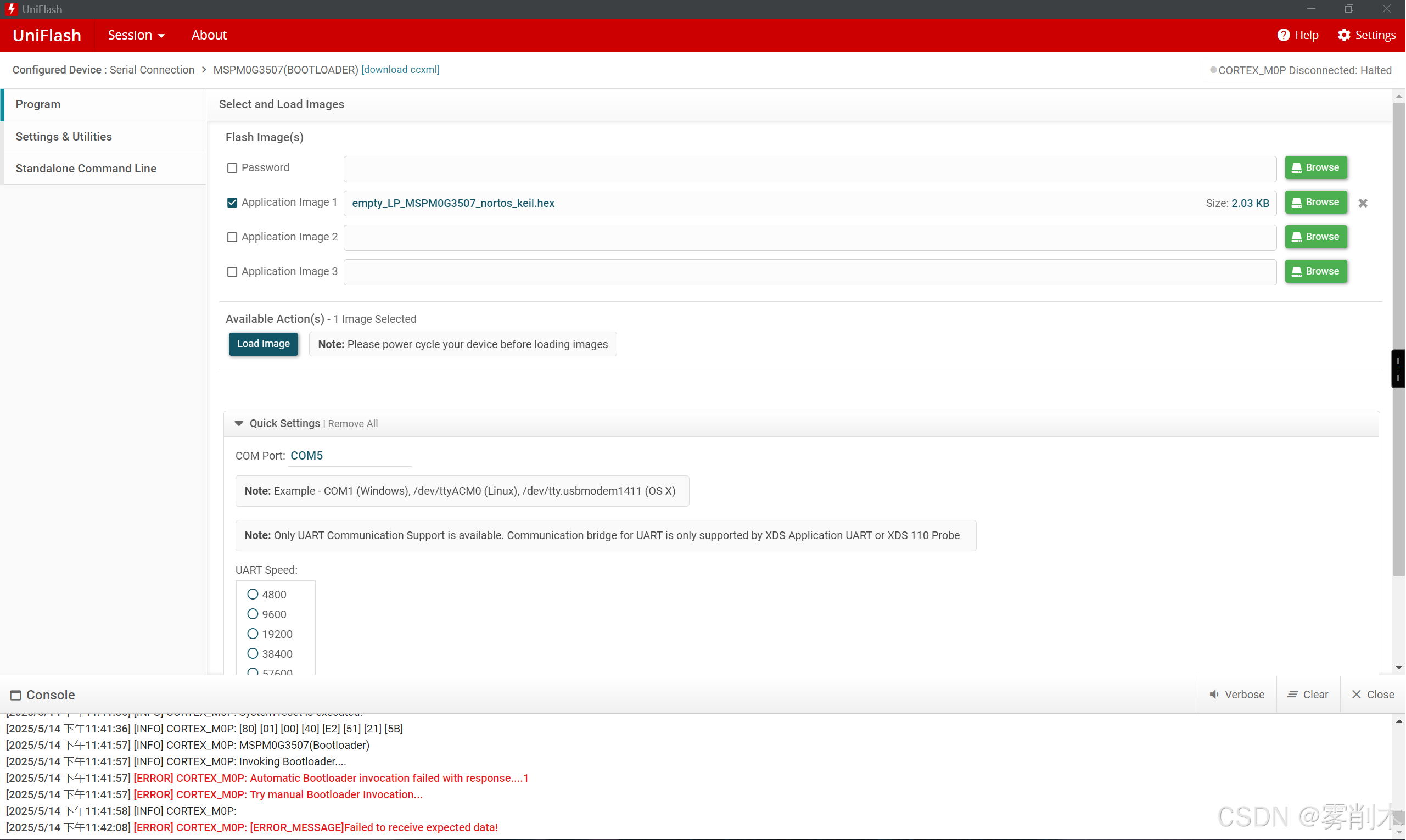

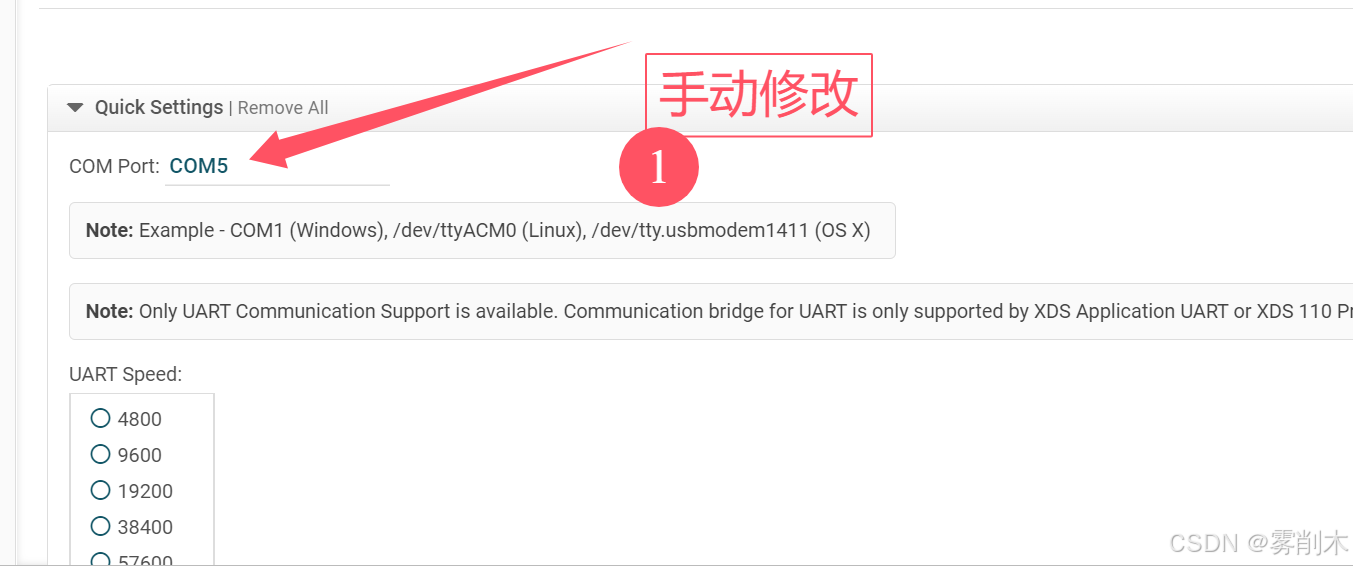

5. 设置下载参数

   • 选择固件文件（二进制格式，如 LED 闪烁例程）。
   • 下载链接：百度网盘，提取码：LCKF。

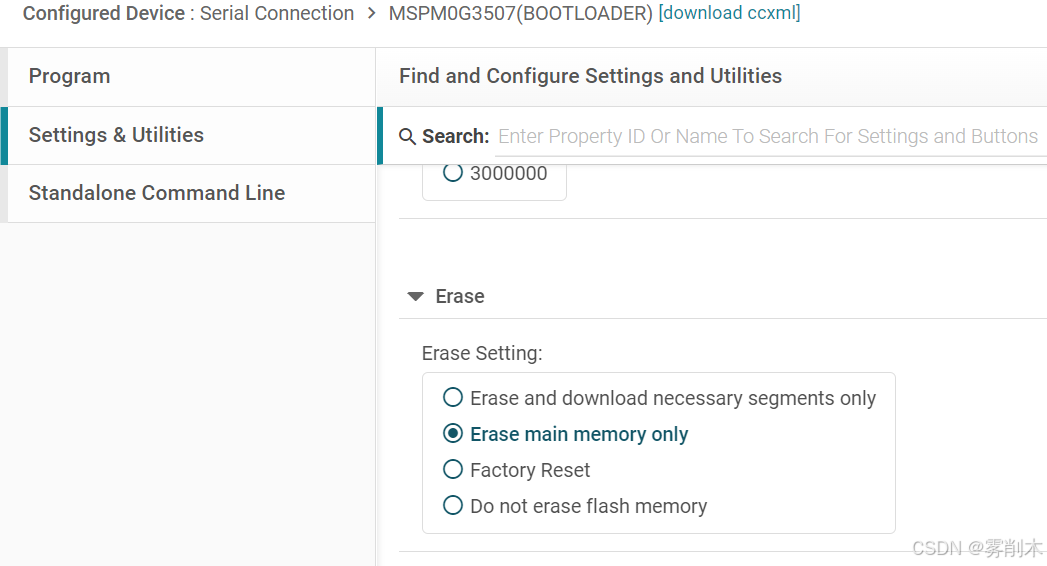

   • 勾选 “擦除内容”（可选，根据需求）。

6. 进入升级模式

   • 按住开发板的 BSL 键，按下 RST 键 并保持约 1 秒，松开 RST 键，等待进入升级模式（此时可松开 BSL 键）。

7. 烧录固件

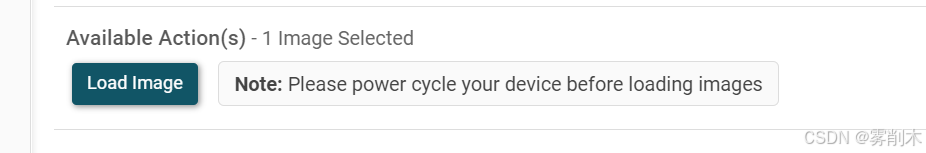

   • 在 UniFlash 中点击 Load image，需在开发板进入升级模式后 10 秒内 完成操作，否则失败。
   • 成功提示：出现绿色消息 “[SUCCESS] Program Load completed successfully”。
   • 常见问题：若报错 “Image loading failed”，可能实际已下载成功，可忽略报错。

三、注意事项

1. 用户名问题：确保电脑用户名是英文，否则软件无法正常运行。
2. 按键操作：进入升级模式时，需严格按照 “先按 BSL，再按 RST” 的顺序操作。
3. 时间限制：升级模式仅维持约 10 秒，需快速执行下载。
4. 替代方案：优先使用 JTAG 或其他官方推荐的下载方式，避免串口下载的不稳定性。

四、资源链接

• UniFlash 官网：https://www.ti.com.cn/tool/cn/UNIFLASH
• CH340 驱动：百度网盘
• 示例固件：百度网盘
