学习DLT698进阶二，电表的事件
| DLT698学习大纲： |
|---|
1. 学会读规约文档，熟悉相关名词
2. 入门，读电表地址
3. 基础，读电能量数据
同时读多个电能量数据
4. 进阶一，根据时间区间读历史数据
安全请求
5. 进阶二，读事件
6. 进阶三，读分帧
7. 进阶四，操作方法请求
8. 编程一，编程实现请求报文构建
9. 编程二，面向对象编程实现报文解析
10. 应用一，基于串口的问答模式和基于TCP的连接模式
11. 应用二，读电表和集中器
上一篇文章通过案例来说明电表事件的重要性，下面详细介绍电表中的事件。
电压相关：失压、欠压、过压、电压逆相序、电压不平衡。
电流相关：失流、过流、断流、电流不平衡。
系统故障：断相、过载、潮流反向、跳闸。
| 详细解读 |
|---|
1. 失压（Loss of Voltage）
-
定义：某一相或多相电压完全降至零（或接近零），但电流可能仍存在。
-
原因：保险丝熔断、线路断开、接触不良等。
-
影响：导致设备无法正常工作，可能引发不平衡运行。
2. 欠压（Under Voltage）
-
定义：电压持续低于额定值（如低于正常值的10%~20%）。
-
原因：电网负载过重、线路损耗、变压器故障等。
-
影响：设备效率降低（如电机过热），寿命缩短。
3. 过压（Over Voltage）
-
定义：电压持续高于额定值（如超过110%额定电压）。
-
原因：电网调节故障、雷电冲击、无功补偿过量等。
-
影响：损坏绝缘材料，导致设备过载。
4. 断相（Phase Loss）
-
定义：三相系统中某一相电压或电流完全缺失。
-
原因：熔断器烧断、开关故障、线路断线。
-
影响：三相电机可能烧毁，功率输出骤降。
5. 失流（Loss of Current）
-
定义：某一相电流为零（但电压可能正常）。
-
原因：电流互感器（CT）故障、负载开路。
-
影响：计量误差，可能漏计电量。
6. 过流（Over Current）
-
定义：电流超过额定值但未达到短路水平（如1.2~6倍额定电流）。
-
原因：负载突增、短路初期、电机堵转。
-
影响：保护装置可能动作（如断路器跳闸）。
7. 断流（Current Interruption）
-
定义：电流完全中断（可能与失流类似，但更强调突发性）。
-
原因：断路器跳闸、接触器断开。
-
影响：设备停止运行。
8. 过载（Overload）
-
定义：设备或线路承受的功率/电流超过设计容量，持续较长时间。
-
原因：负载过大、设备选型不当。
-
影响：温升过高，加速绝缘老化。
9. 电压逆相序（Reverse Voltage Phase Sequence）
-
定义：三相电压相序与标准顺序（A-B-C）相反（如A-C-B）。
-
原因：接线错误、电源侧相序接反。
-
影响：导致三相电机反转，可能损坏设备。
10. 电压不平衡（Voltage Unbalance）
-
定义：三相电压幅值或相位差不对称（如某相电压偏差＞2%）。
-
原因：单相负载过重、线路阻抗不均。
-
影响：电机振动、效率下降。
11. 电流不平衡（Current Unbalance）
-
定义：三相电流幅值差异过大（如＞10%）。
-
原因：负载分配不均、断相、电压不平衡。
-
影响：中性线过载，变压器发热。
12. 潮流反向（Power Flow Reversal）
-
定义：电能流向与预设方向相反（如光伏发电向电网送电）。
-
原因：光伏/风电并网、电网拓扑变化。
-
影响：需双向电表计量，可能涉及电价调整。
13. 跳闸（Trip）
-
定义：保护装置（断路器、漏保等）主动切断电路。
-
原因：短路、过载、漏电、手动操作。
-
影响：断电保护，需排查故障后复位。
| 读电表事件 |
|---|
通过电表上的RS485接口连接，读取事件详细内容，（注意，通常电表只存储上12次的事件内容，在使用DLT698协议读的时候，需要使用Selector09读上几次事件）
DLT645协议的电表

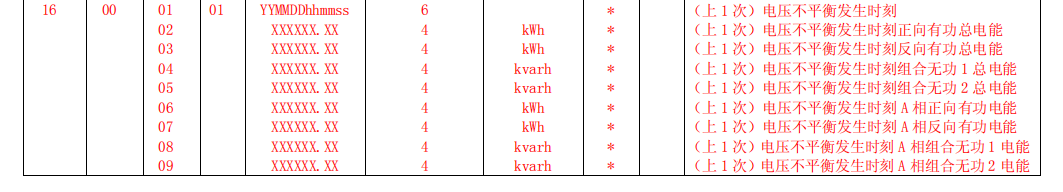

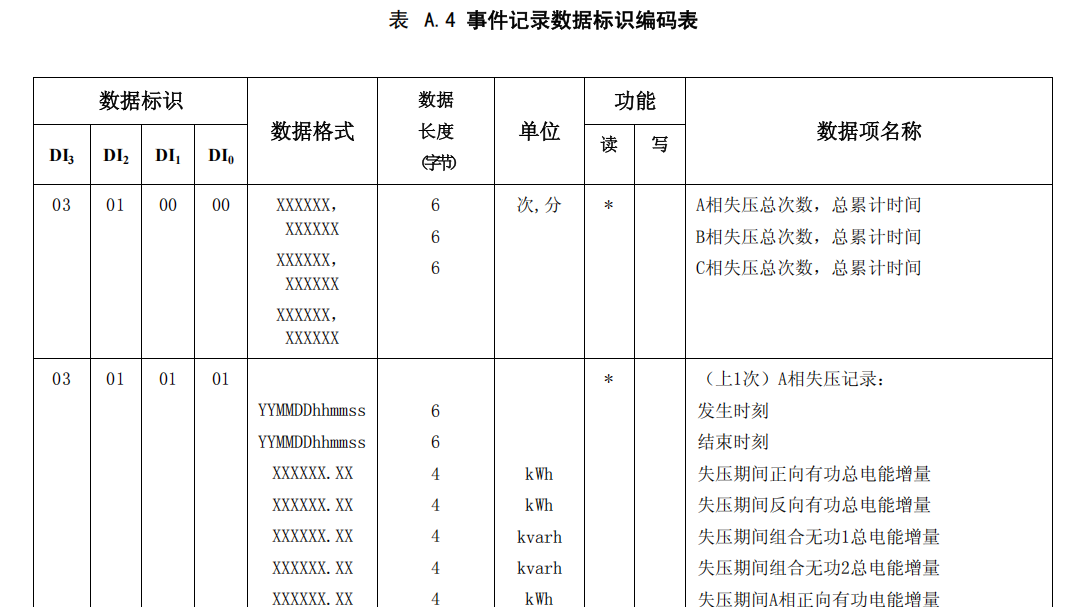

这里需要注意！使用上面的数据标识是读不到电表事件的，需要使用下面截图的数据标识：
根据事件的数据标识读相关事件，如上1次电压不平衡（16000101）：
请求报文：68 14 35 09 03 12 24 68 11 04 34 32 33 49 52 16
应答报文：68 14 35 09 03 12 24 68 91 93 34 32 33 49 79 57 3B 54 37 58 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 34 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 9B 16
以上报文不做解析，DLT645报文相对简单，从应答报文内容可以看出，(0x33-0x33=0)大部分都是0
DLT698协议的电表：
请求报文：68 2F 00 43 05 14 35 09 03 12 24 10 A9 4F 10 00 0B 05 03 00 30 1D 02 00 09 01 00 00 01 10 70 73 E8 DC F8 95 DB 0C 4F C3 4D 75 5F 67 DA 25 D6 41 16
-------报文解析（忽略头部）--------
10（安全请求）
00（明文）
0503（读取一个记录型对象属性请求）
00（服务优先级:一般）
301D0200（电压不平衡事件）
09（Selector09，使用09方法来读上N次的记录）
01（上第1次记录）
00（时间标签域:无）
01（数据验证信息:随机数）
10（长度）
7073E8DCF895DB0C4FC34D755F67DA25（随机数）
D641（帧校验）
16（结束字符）
应答报文：FE FE FE FE 68 A4 01 C3 05 14 35 09 03 12 24 10 5B 77 90 00 82 01 89 85 03 00 30 1D 02 00 26 00 20 22 02 00 00 20 1E 02 00 00 20 20 02 00 00 20 24 02 00 00 33 00 02 00 00 00 10 24 01 00 00 20 24 01 00 00 30 24 01 00 00 40 24 01 00 00 11 24 01 00 00 21 24 01 00 00 31 24 01 00 00 41 24 01 00 00 12 24 01 00 00 22 24 01 00 00 32 24 01 00 00 42 24 01 00 00 13 24 01 00 00 23 24 01 00 00 33 24 01 00 00 43 24 01 00 20 26 62 00 00 00 10 84 01 00 00 20 84 01 00 00 30 84 01 00 00 40 84 01 00 00 11 84 01 00 00 21 84 01 00 00 31 84 01 00 00 41 84 01 00 00 12 84 01 00 00 22 84 01 00 00 32 84 01 00 00 42 84 01 00 00 13 84 01 00 00 23 84 01 00 00 33 84 01 00 00 43 84 01 01 01 06 00 00 00 0D 1C 07 E9 04 15 08 18 2E 00 00 00 15 00 00 00 00 00 04 06 4C 15 00 00 00 00 00 00 00 00 14 00 00 00 00 00 00 82 98 14 00 00 00 00 00 00 00 00 15 00 00 00 00 00 02 20 1F 15 00 00 00 00 00 00 00 00 14 00 00 00 00 00 00 95 0F 14 00 00 00 00 00 00 00 00 15 00 00 00 00 00 01 3B 04 15 00 00 00 00 00 00 00 00 14 00 00 00 00 00 00 3C 4C 14 00 00 00 00 00 00 00 00 15 00 00 00 00 00 00 AB 27 15 00 00 00 00 00 00 00 00 14 00 00 00 00 00 00 1B 59 14 00 00 00 00 00 00 00 00 12 27 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 01 01 33 20 02 01 01 51 30 11 02 00 00 01 00 04 04 6A 95 DD F0 F1 16

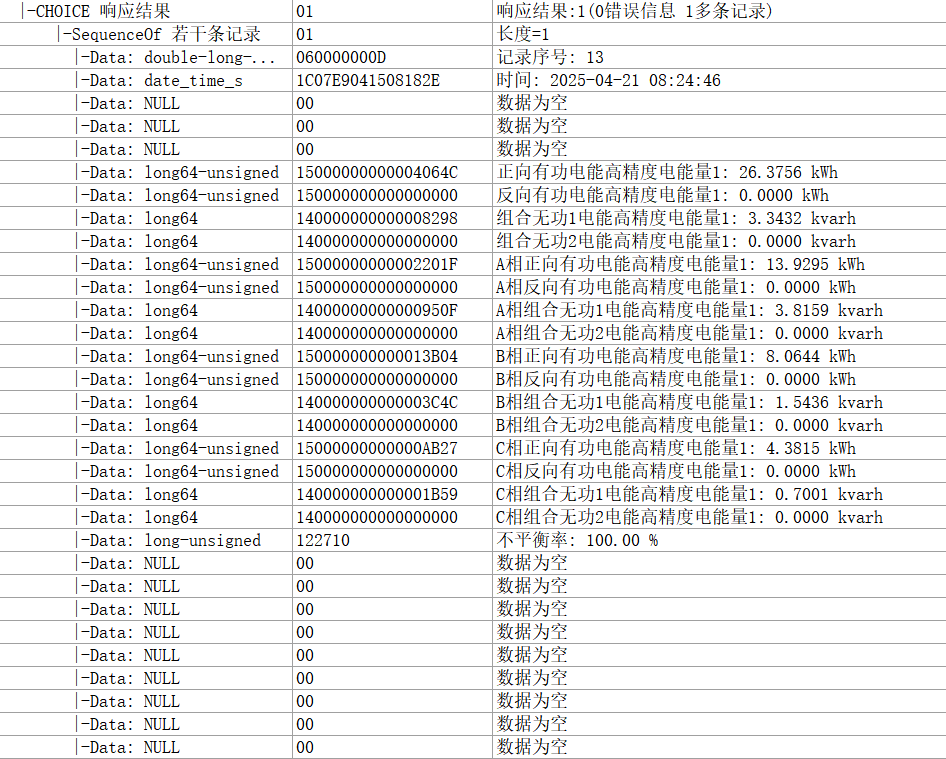

-------报文解析（忽略头部）--------
