2025 年最新树莓派 Pico 连接 ESP8266 模块实现 WiFi 通信、搭建 TCP 服务器实现数据交互详细教程
AT 指令基本结构概述
AT 指令最初由 Hayes 公司为其调制解调器(modem)开发,目的是提供一种标准化的方式来控制通信设备。最早的 Hayes Smartmodem 300 调制解调器(1981年)引入了这一指令集,因此 AT 指令也被称为 “Hayes 命令集”。“AT” 是 “Attention” 的缩写,用于唤醒设备并表示后续字符串是一个命令。
随着通信技术的发展,AT 指令被广泛应用于 GSM、GPRS、3G、4G 模块、蓝牙模块、Wi-Fi 模块等领域,成为许多设备的标准通信协议。现代 AT 指令集已由 3GPP(第三代合作伙伴计划)等组织标准化,尤其在移动通信领域。
基本结构
AT<命令>[参数][回车符]
ESP8266 概述
Wi-Fi 模块概述
主要功能:Wi-Fi模块主要用于设备之间的无线通信和连接。它可以使设备能够通过Wi-Fi网络进行数据传输、接入互联网以及与其他Wi-Fi设备进行通信。Wi-Fi模块通常配备有无线接收器和发送器,可以接收来自其他设备或无线路由器的无线信号,并发送数据到目标设备或路由器。技术标准:Wi-Fi模块遵循IEEE 802.11无线通信标准。不同的Wi-Fi模块可能支持不同的Wi-Fi标准,如802.11a/b/g/n/ac/ax等。这些标准定义了无线信号的频率、传输速率、安全性和其他通信参数,以确保Wi-Fi设备之间的互操作性。硬件组成:Wi-Fi模块通常由无线芯片、天线、射频前端、处理器和存储器等组成。无线芯片是Wi-Fi模块的核心部件,负责处理无线信号的接收和发送。天线用于接收和发送无线信号。射频前端负责信号的放大和调理。处理器和存储器用于执行无线通信协议、管理数据传输和存储相关配置信息。软件支持:Wi-Fi模块通常配备有嵌入式软件,用于实现Wi-Fi通信协议栈,处理数据传输和管理网络连接。这些软件通常由供应商提供,并且可以根据需求进行配置和定制。供电和接口:Wi-Fi模块通常通过供电引脚与外部电源连接,并通过UART、SPI、I2C等接口与主控制器或其他设备进行通信。这些接口使得Wi-Fi模块能够与各种不同类型的设备集成。应用领域:Wi-Fi模块广泛应用于各种物联网(IoT)设备、智能家居、工业自动化、医疗设备、消费电子产品等领域。它们可以使这些设备实现无线连接、远程控制和互联网接入功能。
ESP8266 概述
ESP8266 是一款低成本、高性能的 Wi-Fi 模块,由 Espressif Systems 开发。它集成了 Wi-Fi 功能和TCP/IP协议栈,并可通过串口与主控制器进行通信。
ESP 通常指 Espressif Systems 的微控制器系列,包括 ESP8266 和 ESP32。由中国公司Espressif Systems(乐鑫信息科技)开发,成立于2008年,总部位于上海。生产低成本、高性能的 Wi-Fi 和蓝牙 SoC(系统级芯片),广泛用于物联网(IoT)设备。
ESP8266 基础 AT 指令
ESP8266 基础 AT 指令集,用于通过串口控制模块。涵盖了基本配置、Wi-Fi 连接、TCP/IP 通信等操作。配合 115200 波特率 串口工具使用(例如:Arduino IDE 串口监视器、PuTTY 等)。
基本功能
指令 | 功能 | 示例 | 响应 |
---|---|---|---|
AT | 测试模块是否正常 | AT | OK |
AT+RST | 重启模块 | AT+RST | OK + 重启信息 |
AT+GMR | 查看固件版本 | AT+GMR | <版本号>\r\nOK |
ATE0 /ATE1 | 关闭/开启回显 | ATE0 | OK |
Wi-Fi 模式设置
指令 | 功能 | 示例 | 响应 |
---|---|---|---|
AT+CWMODE=<mode> | 设置 Wi-Fi 模式 | AT+CWMODE=1 | OK |
AT+CWMODE? | 查询当前模式 | AT+CWMODE? | +CWMODE:<mode>\r\nOK |
1:Station 模式(客户端,连接路由器)
2:AP 模式(热点,其他设备可连接)
3:Station+AP 混合模式
连接 Wi-Fi(Station 模式)
指令 | 功能 | 示例 | 响应 |
---|---|---|---|
AT+CWLAP | 扫描附近 AP | AT+CWLAP | 返回附近热点列表 |
AT+CWJAP="SSID","PWD" | 连接 Wi-Fi | AT+CWJAP="home","123456" | OK (成功时) |
AT+CWQAP | 断开当前 Wi-Fi | AT+CWQAP | OK |
AT+CIFSR | 查询本地 IP | AT+CIFSR | 返回 IP 地址 |
AP 模式配置(热点)
指令 | 功能 | 示例 | 响应 |
---|---|---|---|
AT+CWSAP="SSID","PWD",ch,ecn | 设置 AP 参数 | AT+CWSAP="ESP","pass",5,3 | OK |
AT+CWLIF | 查看连接的设备 | AT+CWLIF | 返回客户端 IP |
ch:信道(1~13)
ecn:加密方式(0-OPEN, 2-WPA_PSK, 3-WPA2_PSK, 4-WPA_WPA2_PSK)
TCP/IP 通信
指令 | 功能 | 示例 | 响应 |
---|---|---|---|
AT+CIPSTATUS | 查询连接状态 | AT+CIPSTATUS | 返回当前连接信息 |
AT+CIPSTART="TYPE","IP",port | 建立 TCP/UDP 连接 | AT+CIPSTART="TCP","192.168.1.100",80 | OK 或 ERROR |
AT+CIPSEND=<length> | 发送数据 | AT+CIPSEND=4 > ABCD | SEND OK |
AT+CIPCLOSE | 关闭连接 | AT+CIPCLOSE | OK |
AT+CIPMUX=<mode> | 设置连接模式 | AT+CIPMUX=1 | OK |
0:单连接
1:多连接(需配合 `AT+CIPSERVER` 使用)
HTTP 请求示例
AT+CIPSTART="TCP","www.example.com",80
AT+CIPSEND=48
> GET / HTTP/1.1\r\nHost: www.example.com\r\n\r\n
# 返回网页数据后关闭连接
AT+CIPCLOSE
RXD / TXD
TXD(Transmit Data)和 RXD(Receive Data)是串口通信(UART,Universal Asynchronous Receiver / Transmitter)中的两个关键引脚,分别用于数据的发送和接收。TXD 和 RXD 共同实现串口通信的双向数据交换,TXD负责输出,RXD负责输入,是串口通信的基础组件。
TXD(发送数据)
作用:用于设备发送数据到外部设备。
工作原理:当一个设备(例如微控制器或GSM模块)需要向另一设备发送数据时,数据通过TXD引脚以串行形式输出。
示例:微控制器通过TXD发送AT指令到调制解调器。
RXD(接收数据)
作用:用于设备接收来自外部设备的数据。
工作原理:当外部设备通过其TXD引脚发送数据时,目标设备的RXD引脚接收这些数据。
示例:调制解调器通过RXD返回AT指令的响应给微控制器。

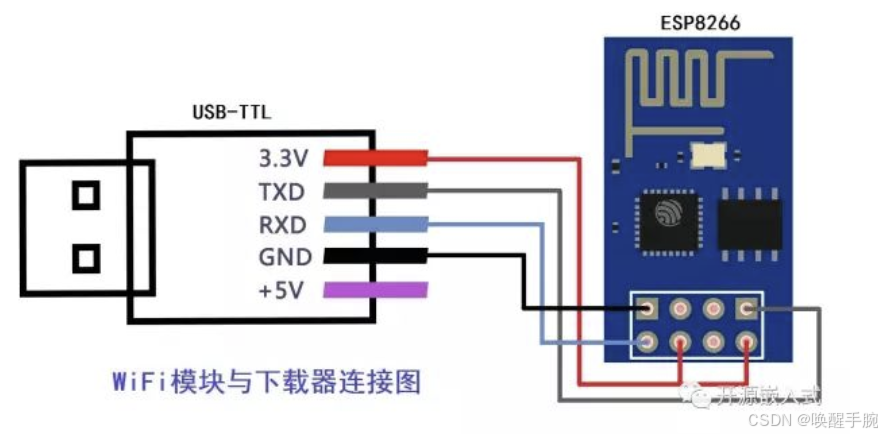

一对一通信:TXD 和 RXD 通常以交叉方式连接,即设备 A 的 TXD 连接到设备 B 的 RXD,设备 B 的 TXD 连接到设备 A 的 RXD。
ESP8266 模块工作模式
STA 模式
在此模式下,模块可连接其他设备提供的无线网络,例如通过 WIFI 连接至路由器,从而可以访问互联网,进而实现手机或电脑通过互联网实现对设备的远程控制。
简单来说,此模式下,该模块相当于一个用户,需要链接外部的 WIFI(或自己的热点),通过链接的 WIFI 进行与其他设备的通信。
AP 模式
AP 模式为默认的模式,在此模式下,模块将作为热点供其他设备连接, 从而让手机或电脑直接与模块进行通讯,实现局域网的无线控制。
简单来说,此模式下,该模块相当于提供一个热点,创建一个小范围的局域网,凡是连接上的设备就能与其进行通信。
STA + AP 模式
该模式为 STA 模式与 AP 模式共存的一种模式,模块既能连接至其他 设备提供的无线网络,又能作为热点,供其他设备连接,以实现广域网与局域网的无缝切换, 方便操作使用。
WiFi ESP8266 搭建服务器
pico 端连接 WiFi 启动服务器
import machine
import time# Initialize UART with larger buffer
uart = machine.UART(0, baudrate=115200, tx=0, rx=1, timeout=100, rxbuf=2048) # Adjust pins, increase buffer# Send AT command
def send_cmd(cmd, wait=1000):uart.write(cmd + "\r\n")time.sleep_ms(wait)response = ""timeout = time.ticks_ms() + waitwhile time.ticks_ms() < timeout:if uart.any():data = uart.read()if data: # Check if data is not Nonetry:response += data.decode('utf-8')except UnicodeError:response += str(data) # Fallback for non-UTF-8 datatime.sleep_ms(10) # Avoid CPU overloadreturn response# Initialize ESP8266
def init_esp8266():print("Initializing ESP8266...")response = send_cmd("AT", 500) # Test communicationif "OK" in response:print("AT OK")else:print("AT failed:", response)return Falsesend_cmd("AT+CWMODE=1", 500) # Set to Station modesend_cmd("AT+CIPRECVTYPE=0", 500) # Set to normal data receive modereturn True# Connect to WiFi
def connect_wifi(ssid, password):print("Connecting to WiFi...")response = send_cmd(f'AT+CWJAP="{ssid}","{password}"', 10000) # Connect to WiFiif "OK" in response:print("WiFi connected")ip_response = send_cmd("AT+CIFSR", 1000) # Get IP addressprint("IP info:", ip_response)return Trueelse:print("WiFi connection failed:", response)return False# Start TCP server
def start_tcp_server(port=12345):print("Starting TCP server...")send_cmd("AT+CIPMUX=1", 500) # Enable multiple connectionsresponse = send_cmd(f'AT+CIPSERVER=1,{port}', 1000) # Start server on portif "OK" in response:print(f"TCP server started on port {port}")return Trueelse:print("Failed to start TCP server:", response)return False# Receive and respond to messages
def handle_tcp_communication():print("Listening for messages...")buffer = "" # Buffer to accumulate UART datawhile True:if uart.any():data = uart.read(uart.any()) # Read exact number of available bytesif data:try:buffer += data.decode('utf-8')except UnicodeError:buffer += str(data)print("Non-UTF-8 data received:", data)# Debug: Print raw buffer content# print("Raw buffer:", repr(buffer))# Clean up CONNECT/CLOSED messagesbuffer = buffer.replace(",CONNECT\r\n", "")buffer = buffer.replace(",CLOSED\r\n", "")# Process complete +IPD messageswhile "+IPD" in buffer:ipd_start = buffer.find("+IPD")colon_pos = buffer.find(":", ipd_start)if colon_pos == -1:break # Incomplete +IPD, wait for more data# Extract conn_id and data_lenheader = buffer[ipd_start:colon_pos]parts = header.split(",")if len(parts) < 3:break # Invalid +IPD formattry:conn_id = parts[1]data_len = int(parts[2].split(":")[0])except (IndexError, ValueError):break # Malformed header# Check if enough data is availabledata_start = colon_pos + 1if len(buffer[data_start:]) < data_len:break # Incomplete data, wait for more# Extract client dataclient_data = buffer[data_start:data_start + data_len]print(f"Received from conn {conn_id}: {client_data}")# Send responseresponse = f"Echo: {client_data}"send_cmd(f'AT+CIPSEND={conn_id},{len(response)}', 1000)time.sleep_ms(100) # Ensure ESP8266 processes send commandsend_cmd(response, 1000)send_cmd(f'AT+CIPCLOSE={conn_id}', 500) # Close connectionprint(f"Sent to conn {conn_id}: {response}")# Remove processed data from bufferbuffer = buffer[data_start + data_len:]time.sleep_ms(10) # Faster polling for UART data# Main program
try:if init_esp8266():# Replace with your WiFi credentialsif connect_wifi("CMCC-308", "165123308"):if start_tcp_server():handle_tcp_communication()
except Exception as e:print("Error:", e)
PC 测试请求
import socket
import time# ESP8266 IP and port
ESP8266_IP = "192.168.1.12" # Update with actual IP from AT+CIFSR
PORT = 12345def tcp_client():# Create socketclient = socket.socket(socket.AF_INET, socket.SOCK_STREAM)client.settimeout(10.0) # Increase timeout to 10 secondstry:# Connect to ESP8266client.connect((ESP8266_IP, PORT))print(f"Connected to {ESP8266_IP}:{PORT}")# Send test messagetimestamp = int(time.time())message = f"msg:{timestamp} hello world."client.send(message.encode('utf-8'))print("Sent:", message)# Receive responsedata = client.recv(1024)print("Received:", data.decode('utf-8'))except Exception as e:print("Error:", e)finally:client.close()print("Connection closed")if __name__ == "__main__":tcp_client()
运行结果
python .\pc_client.py
Connected to 192.168.1.12:12345
Sent: msg:1746379223 hello world.
Received: Echo: msg:1746379223 hello world.
Connection closed
Initializing ESP8266...
AT OK
Connecting to WiFi...
WiFi connected
IP info: AT+CIFSR
+CIFSR:STAIP,"192.168.1.12"
+CIFSR:STAMAC,"40:91:51:4b:b6:55"OKStarting TCP server...
TCP server started on port 12345
Listening for messages...
Received from conn 0: msg:1746379223 hello world.
Sent to conn 0: Echo: msg:1746379223 hello world.
