STM32的定时器

java 2025/5/5 9:35:41

定时器的介绍

介绍：STM32F103C8T6微控制器内部集成了多种类型的定时器，这些定时器在嵌入式系统中扮演着重要角色，用于计时、延时、事件触发以及PWM波形生成、脉冲捕获等应用。

*几种定时器（STM32F103系列）：

**7个定时器**
高级定时器（1）	通用定时器（3）	看门口（2）	滴答定时器（1）
TIM1: 1个16位带死区控制和紧急刹车，用于电机控制的PWM高级控制定时器。不仅具备基本的定时中断功能，还拥有内外时钟源选择、输入捕获、输出比较、编码器接口以及主从触发模式等多种功能。	TIM2、TIM3和TIM4： 3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道和增量编码器输入。这些是通用定时器，同样具有定时功能，但在功能上与高级定时器有所区别。通用定时器通常用于实现一些基本的定时任务，如LED闪烁、脉冲宽度测量等。	2 个看门狗定时器 ( 独立的和窗口型的 )	系统时间定时器： 24 位自减型计数器

定时器的工作原理

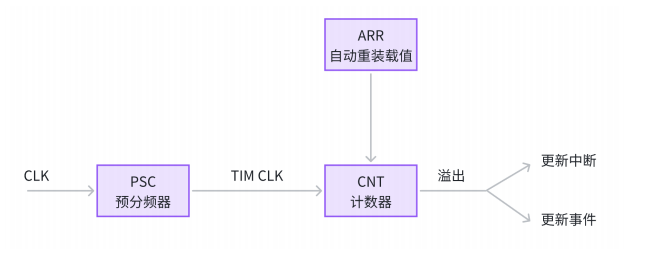

定时器的核心：计数器

每个定时器都由一个16位计数器、预分频器和自动重装寄存器的时基单元组成。预分频器可以对时钟进行分频，计数器则对预分频后的时钟进行计数。当计数器的值达到设定值时，会触发中断，从而执行相应的定时任务。

注意事项：设置预分频器系数（PSC）和自动重装值(ARR)

代码PSC写 0，实际：分频系数是1（不分频）；PSC写1，分频系数是2（2分频）；
代码ARR写65536-1，实际是2^16 = 65536。

三种定时器的介绍

类型	编号	总线	功能
高级定时器（本章先不介绍）	TIM1、TIM8	APB2	拥有通用定时器全部功能，并额外具有重复计数器、死区生成、互补输出、刹车输入（三项无刷电机的特供：foc）等功能；-------三种计数模式。
通用定时器	TIM2、TIM3、TIM4、TIM5	APB1	拥有基本定时器全部功能，并额外具有内外时钟源选择、输入捕获、输出比较、 PWM 或脉冲计数的通道、编码器接口、主从触发模式等功能；------三种计数模式。
基本定时器（这个芯没有）	TIM6、TIM7	APB1	（时基）拥有定时中断、主模式触发 DAC（绕过CPU）的功能。------只支持向上计数。

定时器都是72MHz

定时器的框图

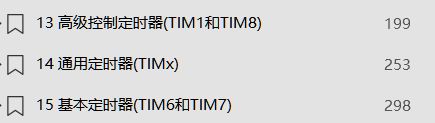

（参考手册中）

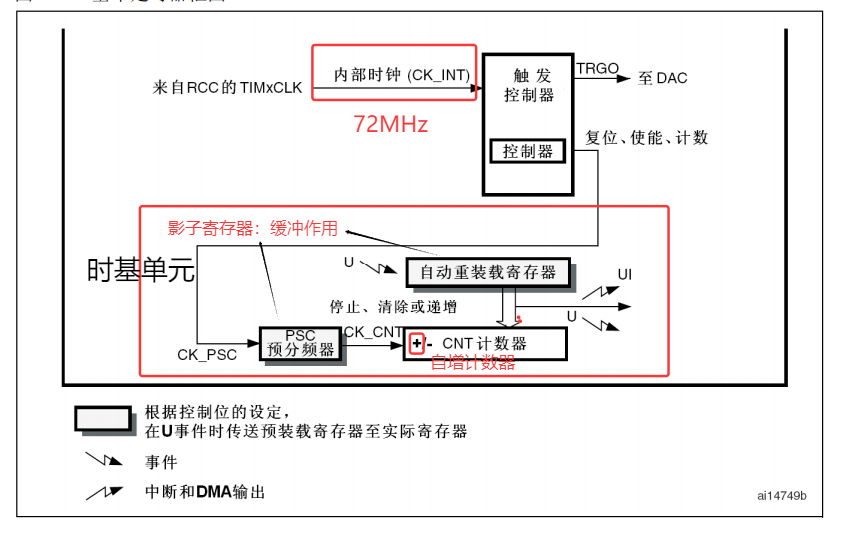

基本定时器

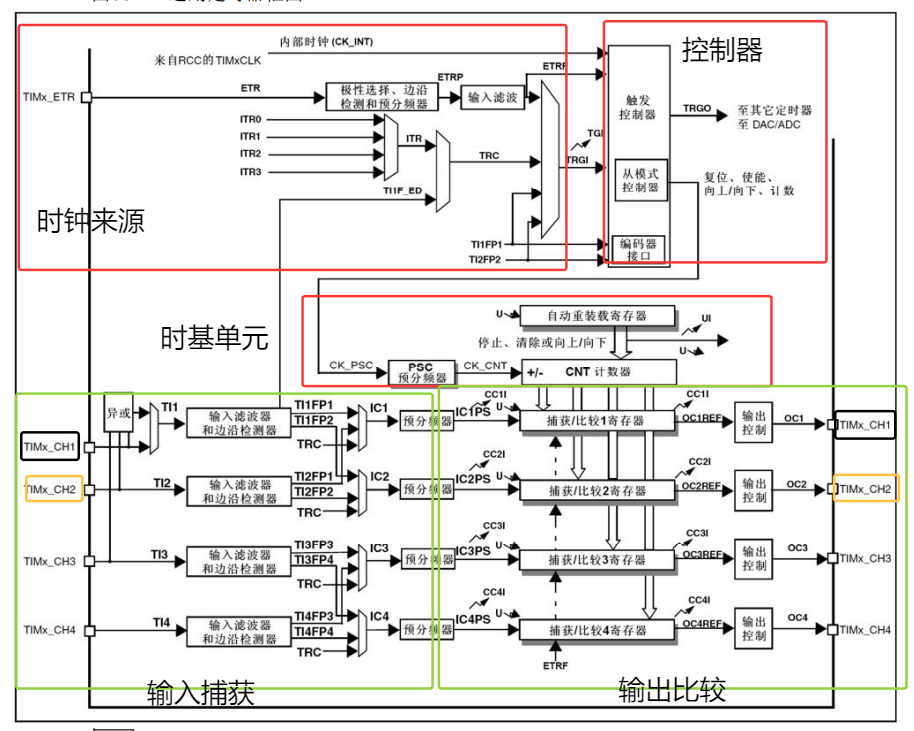

通用定时器

简图：

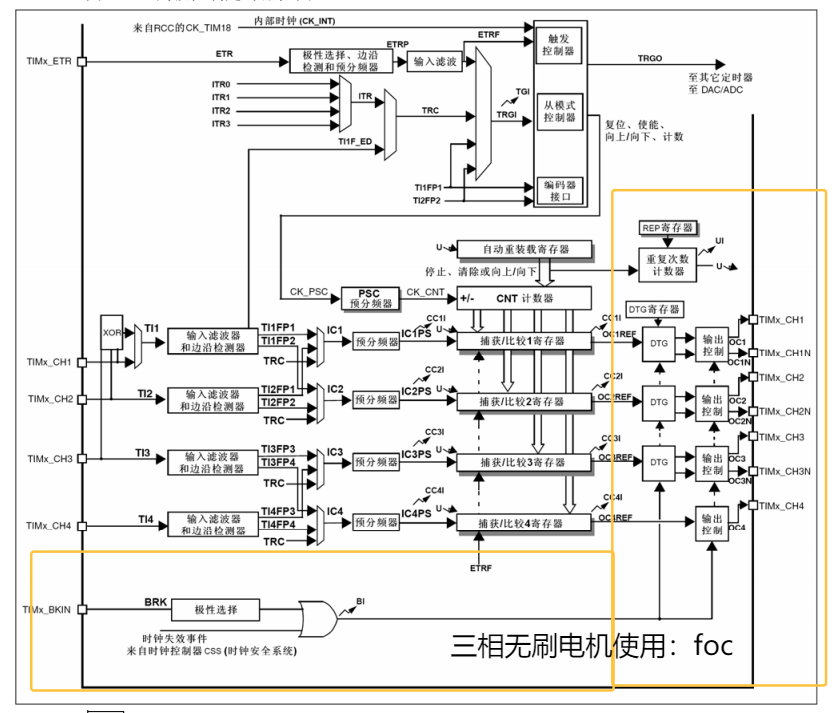

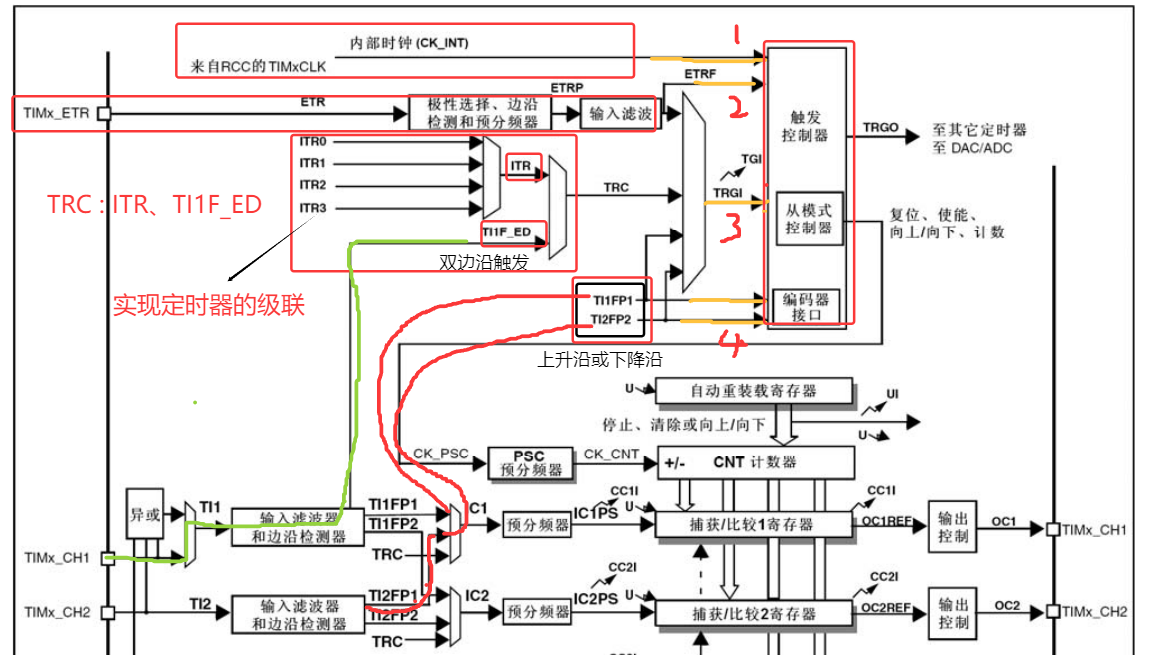

高级定时器：

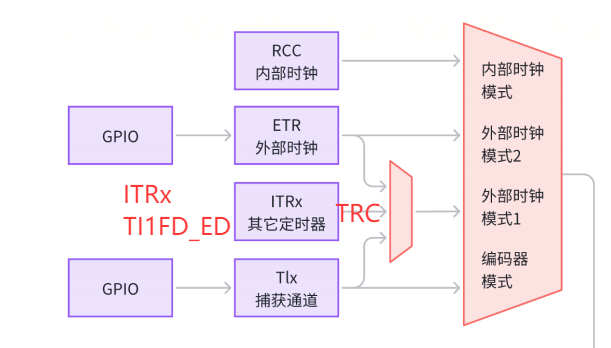

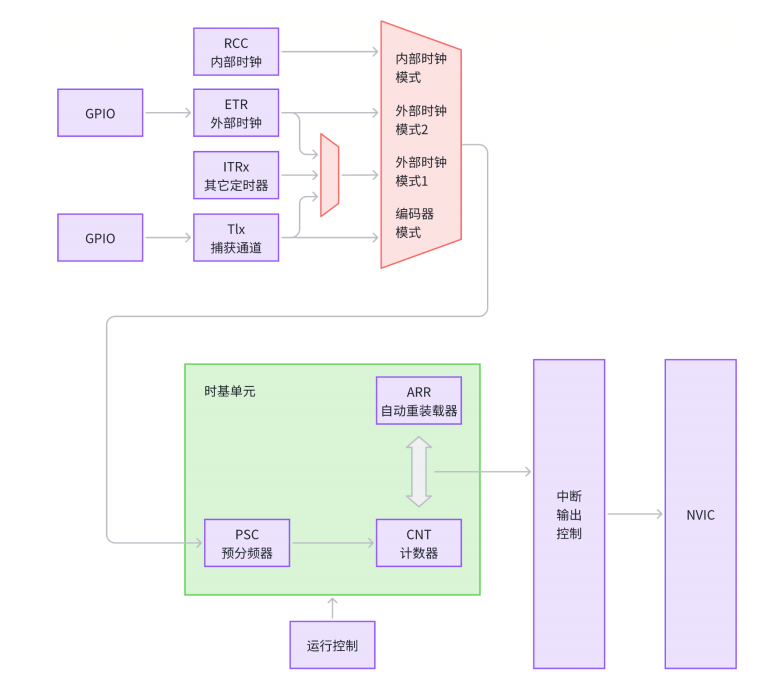

通用定时器时钟的来源

简图：

框图：

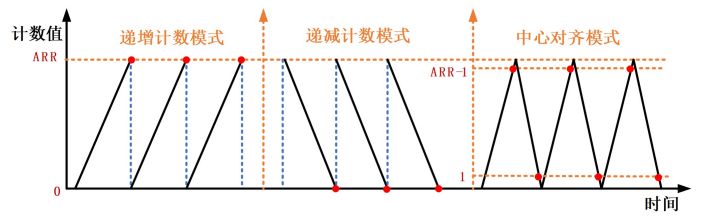

定时器的计数模式

计数模式	计数器溢出值	计数器重装值
向上计数	CNT = ARR	CNT = 0
向下计数	CNT = 0	CNT = ARR
中心对齐计数	CNT = ARR - 1 CNT = 1	CNT = ARR CNT = 0

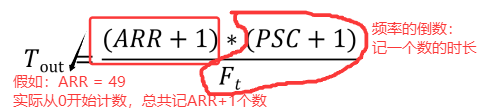

定时器溢出时间

说明：

Tout：定时器溢出时间；Ft：定时器的时钟源频率；

ARR：自动重装载寄存器的值；PSC：预分频器寄存器的值。

举例：要定时500ms，PSC、ARR、Ft的值是多少？

答：PSC = 7199，ARR = 4999，Ft = 72M。

（当频率大时，记一个数的时间短，ARR的值会变大；当频率小时，记一个数的时间短，ARR的值小）。

定时器寄存器

时基单元寄存器

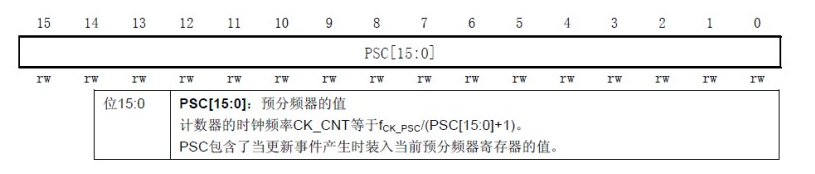

预分频寄存器（ TIMx_PSC）-16位

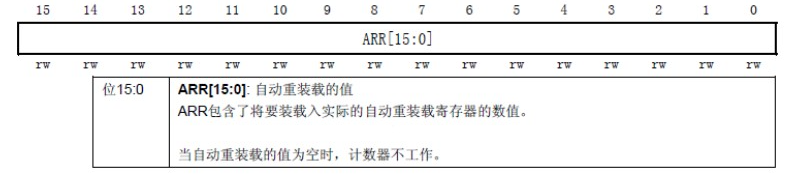

自动重装载寄存器（ TIMx_ARR）-16位

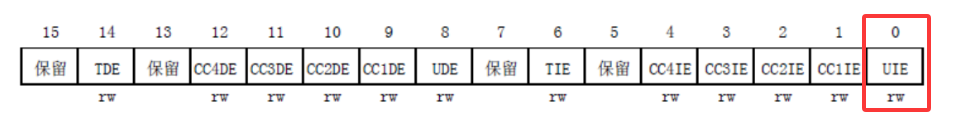

DMA/中断使能寄存器（TIMx_DIER）

第 0 位，该位是更新中断允许位，当定时器的更新中断，该位要设置为 1，来允许由于更新事件所产生的中断。

状态寄存器（ TIMx_SR）

该寄存器用来标记当前与定时器相关的各种事件/中断是否发生。

输入捕获/输出比较寄存器

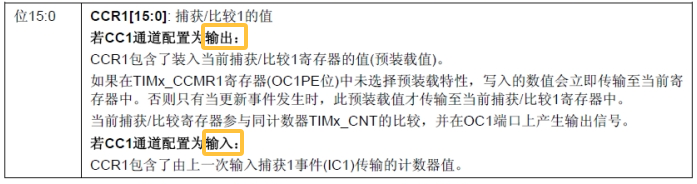

捕获/比较寄存器（ TIMx_CCR1~4）

该寄存器用来存储捕获发生时， TIMx_CNT的值，我们从 TIMx_CCR1 就可以读出通道 1 捕获发生时刻的 TIMx_CNT 值，通过两次捕获（一次上升沿捕获，一次下降沿捕获）的差值，就可以计算出高电平脉冲的宽度。

捕获/比较模式寄存器（ TIMx_CCMRx）

TIMx_CCMR1（模式寄存器1）：控制通道1和通道2

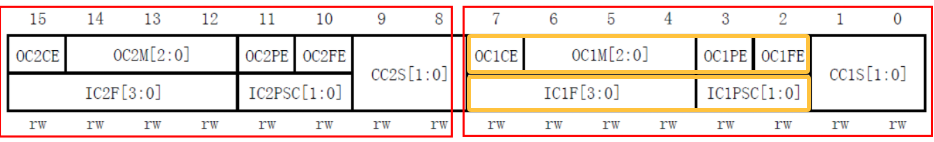

TIMx_CCMR1 是针对 2 个通道的配置，低八位[7:0]用于捕获 / 比较通道 1 的控制，而高八位[15:8]则用于捕获 / 比较通道 2 的控制。

TIMx_CCMR2（模式寄存器2）：控制通道3和通道4

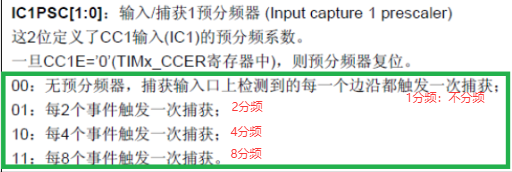

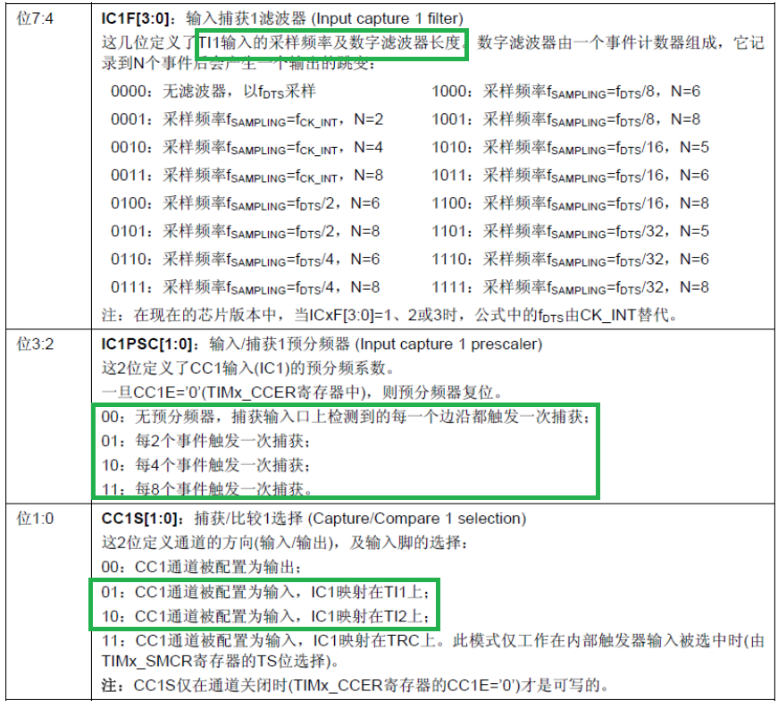

四个通道的模式寄存器一样，重点介绍 TIMx_CMMR1 的[7:0]位：

输入捕获

输出比较

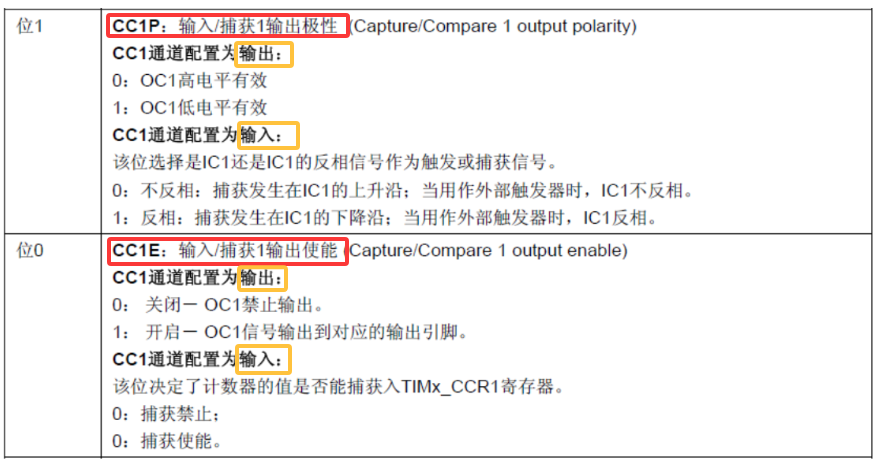

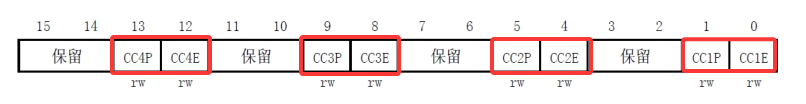

捕获/比较使能寄存器（ TIMx_CCER）

TIMx_CCER（捕获/比较使能寄存器）

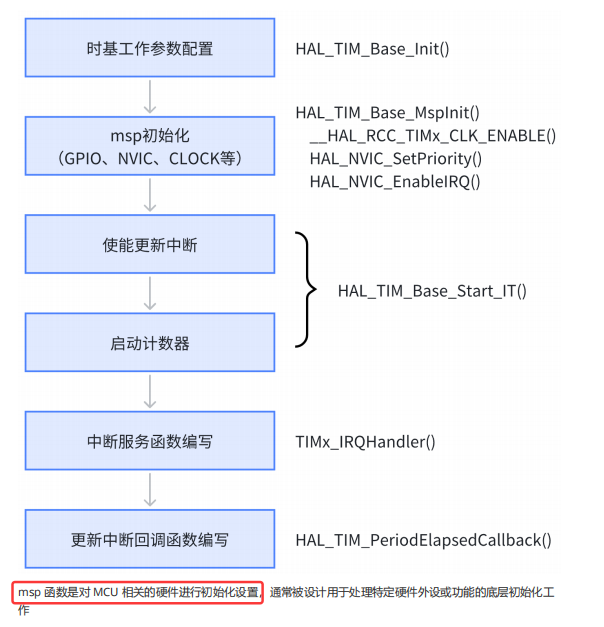

定时器中断实验配置步骤

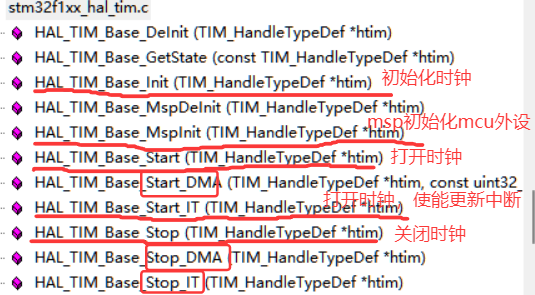

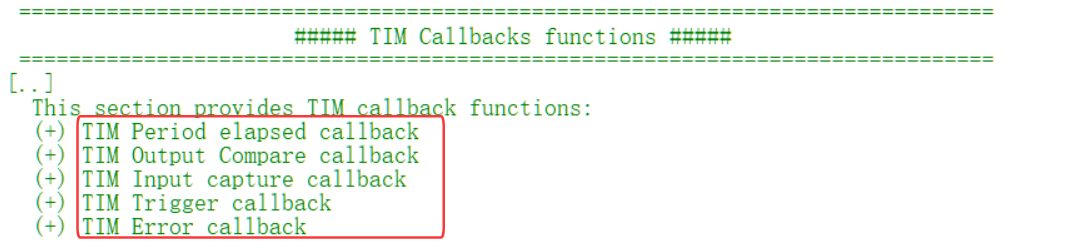

定时器中断的函数

中断服务公共函数

更新中断的回调函数

其他中断回调函数

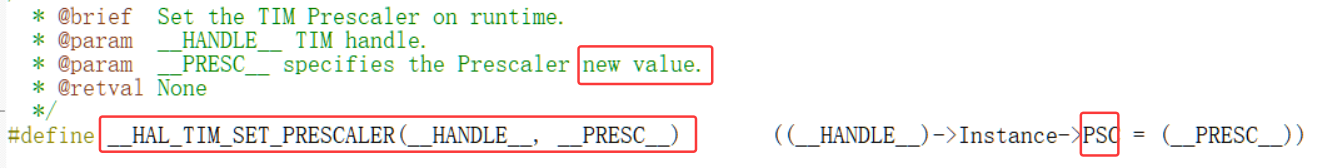

设置PSC值的函数：

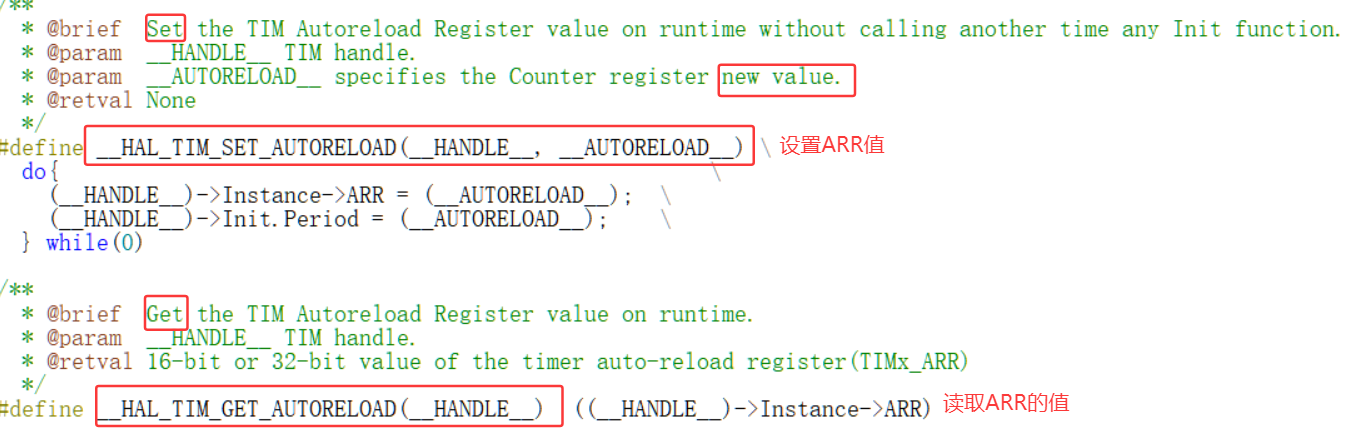

设置/读取 ARR值的函数：

小实验：定时器中断点灯

实验目的：使用定时器TIM2进行中断点灯，500msLED灯翻转一次。

硬件清单：上官二号、ST-Link。

timer.c文件代码

#include "timer.h"
#include "led.h"TIM_HandleTypeDef time_hander = {0};     //定义一个全局结构体变量，结构体成员附一个默认值0。//时基单元初始化函数和中断公共回调函数中使用。
//定时器的时基单元初始化函数
void timer_base_init(uint16_t psc ,uint16_t arr){time_hander.Instance = TIM2;time_hander.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;  //设置的是影子寄存器，是否自动重装载。time_hander.Init.CounterMode = TIM_COUNTERMODE_UP;time_hander.Init.Prescaler = psc;time_hander.Init.Period = arr;HAL_TIM_Base_Init(&time_hander);HAL_TIM_Base_Start_IT(&time_hander);  //打开时钟和使能中断}
//msp函数:初始化MCU相关的硬件，例如：GPIO,NVIC,CLOCK
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim){  //这个函数在HAL_TIM_Base_Init()中调用if(htim->Instance == TIM2){                      //先判断这个是不是TIM2定时器占用。__HAL_RCC_TIM2_CLK_ENABLE();HAL_NVIC_SetPriority(TIM2_IRQn,2,2);HAL_NVIC_EnableIRQ(TIM2_IRQn);}
}
//中断服务函数
void TIM2_IRQHandler(void){//中断公共处理的函数HAL_TIM_IRQHandler(&time_hander);
}
//更新中断回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){  //据饼if(htim->Instance == TIM2){                     //判断这个回调函数是否被其他定时器占用。led1_toggle();}
}

time.h文件代码：

#ifndef __TIMER_H__
#define __TIMER_H__#include "stm32f1xx.h"void timer_base_init(uint16_t psc ,uint16_t arr);#endif

main.c文件代码

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "timer.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* LED初始化 */timer_base_init(7200-1,5000-1);     //500ms产生一次中断while(1){    }
}

输出比较

简介

输出比较可以通过比较定时计数器的值 CNT 与设定的比较值 CCR，可以控制输出引脚的电平状态（置高或置低），从而实现生成一定频率和占空比的 PWM 波形。

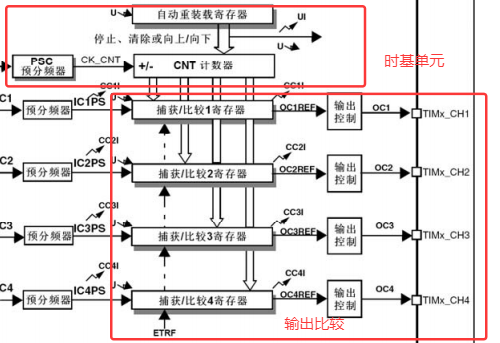

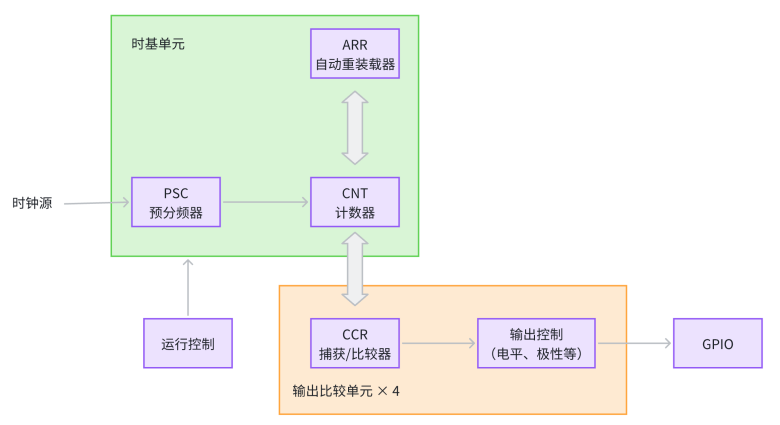

简图：

框图（参考手册）：

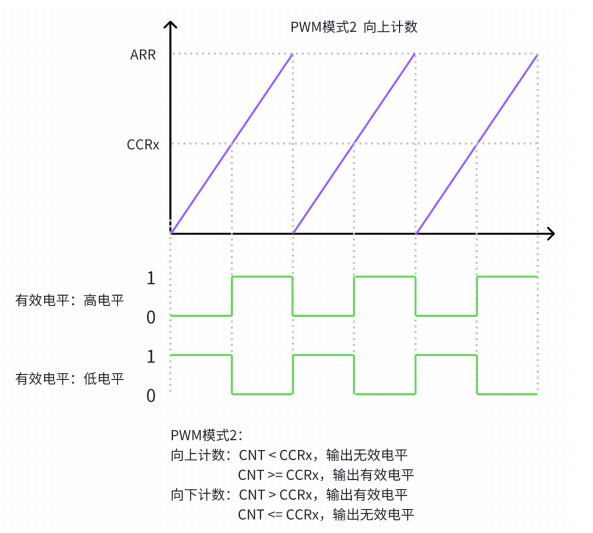

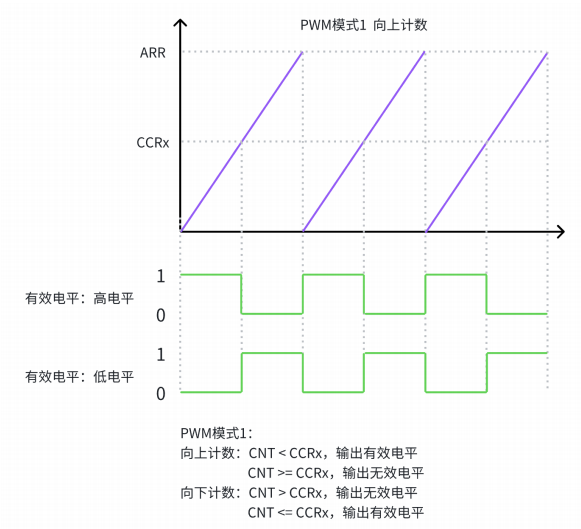

PWM模式：

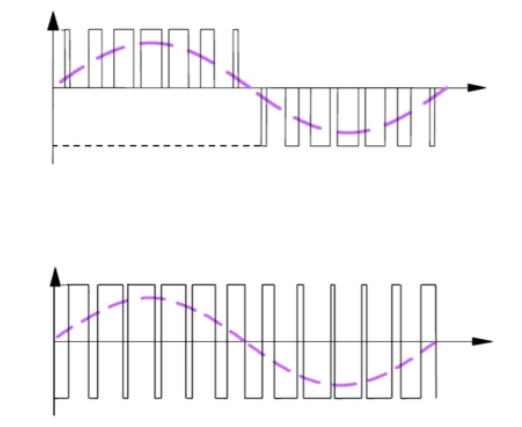

PWM介绍

定义：PWM波形（Pulse Width Modulation，脉冲宽度调制波形）是一种占空比可变的脉冲波形。这种调制方式通过改变脉冲的宽度来控制电路中的信号强度和频率。具体来说，PWM波形中的高电平持续时间和低电平持续时间可以根据需要进行调整，从而实现对模拟信号电平的数字编码。

应用：PWM波形在各种领域都有广泛的应用，包括电源管理、电机控制、LED亮度调节等。此外，生成PWM波形的方法有多种，例如使用波形发生器、单片机或可编程逻辑器件等。

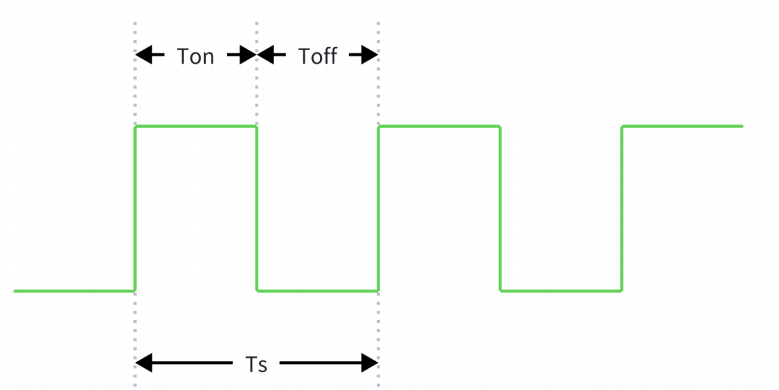

相关参数：

频率：1/Ts（定时器计数溢出的时间）；

占空比：Ton / Ts（高电平占整个周期的比例，单位%）；

分辨率：占空比变化步距。例：占空比50%，51%；分辨率：1%。分辨率越低对硬件的要求越高。

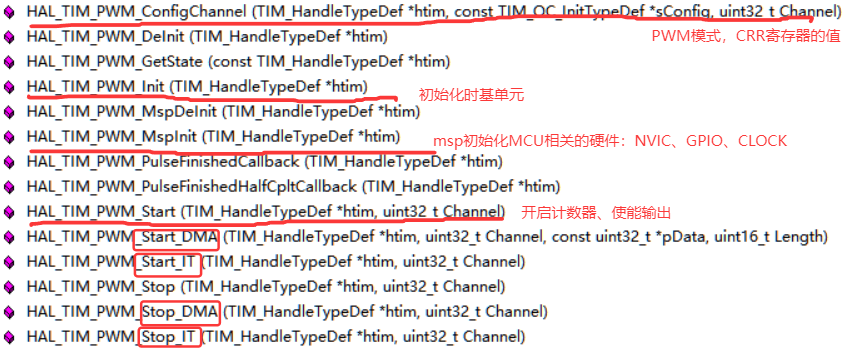

PWM相关的函数

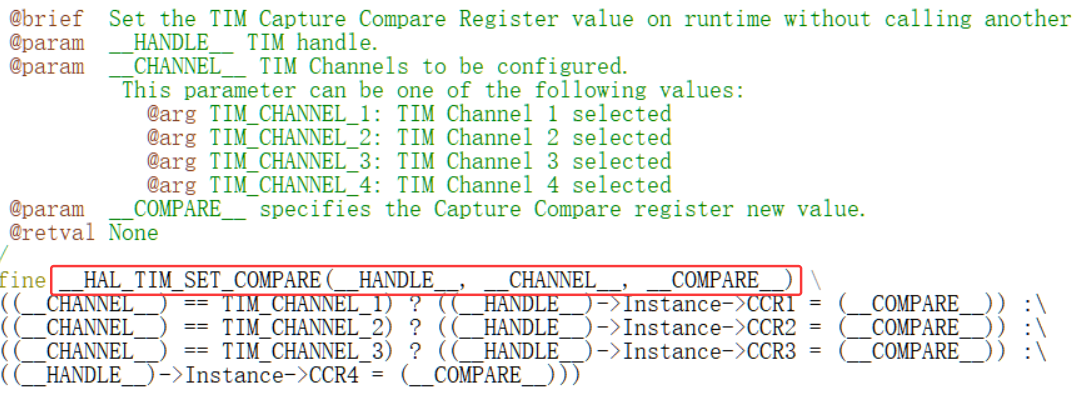

宏函数：修改CRR寄存器的值

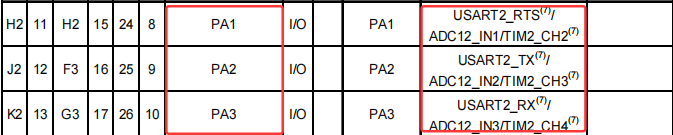

输出比较的引脚

TIM1_CHx（x:1、2、3、4）

TIM2_CHx（x:1、2、3、4）

TIM3_CHx（x:1、2、3、4）

TIM4_CHx（x:1、2、3、4）

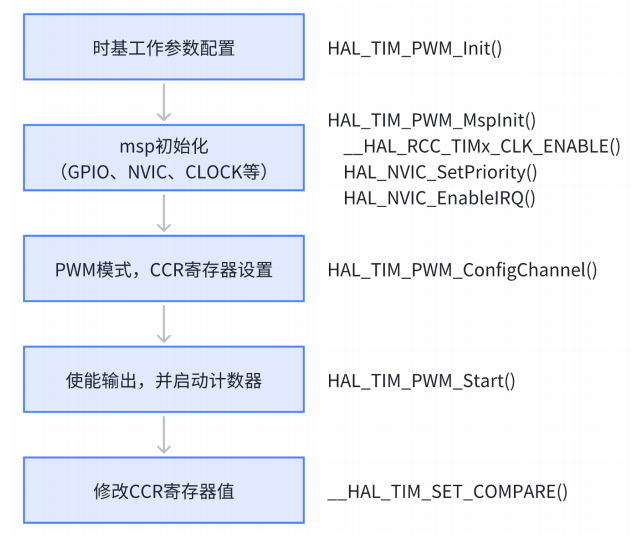

定时器输出PWM波配置步骤

根据上面简图配置：

小实验：呼吸灯实验

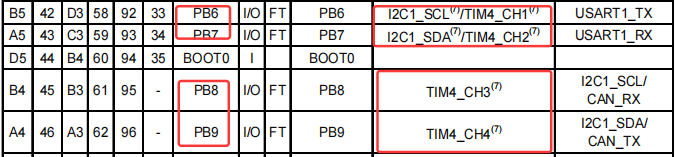

实验目的：使用 定时器4 通道3（看引脚定义表：PB8引脚）生成 PWM 波控制 LED1 ，实现呼吸灯效果。

频率：2kHz。根据定时器溢出时间计算：PSC=71，ARR=499。

硬件清单：开发板、ST-Link。

pwm.c文件代码

#include "pwm.h"TIM_HandleTypeDef pwm_handle = {0};
void pwm_init(uint16_t psc,uint16_t arr){pwm_handle.Instance = TIM4;pwm_handle.Init.CounterMode = TIM_COUNTERMODE_UP;pwm_handle.Init.Period = arr;pwm_handle.Init.Prescaler = psc;pwm_handle.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;HAL_TIM_PWM_Init(&pwm_handle);//pwm模式和crr寄存器设置TIM_OC_InitTypeDef tim_oc_initstruct = {0};tim_oc_initstruct.OCMode = TIM_OCMODE_PWM1;          //pwm的模式tim_oc_initstruct.OCPolarity = TIM_OCPOLARITY_LOW;   //高电平有效还是低电平；led灯是低电平点亮，故低电平有效tim_oc_initstruct.Pulse = arr/2;                     //占空比CCR的值，这里随便填，后面crr修改函数HAL_TIM_PWM_ConfigChannel(&pwm_handle,&tim_oc_initstruct,TIM_CHANNEL_3);//使能输出，启动计时器HAL_TIM_PWM_Start(&pwm_handle,TIM_CHANNEL_3);
}
//初始化msp函数
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim){if(htim ->Instance == TIM4){                          //判断这个函数是否被定时器4占用__HAL_RCC_TIM4_CLK_ENABLE();                      //打开定时器4的时钟__HAL_RCC_GPIOB_CLK_ENABLE();                       //打开GPIO口的时钟GPIO_InitTypeDef gpio_initstruct;gpio_initstruct.Mode = GPIO_MODE_AF_PP;            //复用推挽输出，看GPIO口定义表gpio_initstruct.Pin = GPIO_PIN_8;gpio_initstruct.Pull = GPIO_PULLUP;gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOB,&gpio_initstruct);}
}
//修改crr的值的函数
void pwm_cmpare_set(uint16_t value){__HAL_TIM_SET_COMPARE(&pwm_handle,TIM_CHANNEL_3,value);
}

pwm.h文件代码

#ifndef __PWM_H__
#define __PWM_H__
#include "stm32f1xx.h"void pwm_init(uint16_t psc,uint16_t arr);
void pwm_cmpare_set(uint16_t value);#endif

main.c文件代码

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "pwm.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* LED初始化 */pwm_init(72-1,500-1);//在while函数中不停的修改CRR的值，来实现占空比不断改变while(1){ for(uint16_t i = 0;i<300;i++){pwm_cmpare_set(i);delay_ms(5);}for(uint16_t i = 0;i<300;i++){pwm_cmpare_set(300-i);delay_ms(5);}}
}

写这个代码遇到的问题：

调用函数时要注意：DeInit函数和init函数。
根据引脚定义表，输出比较口对应哪一个GPIO口。

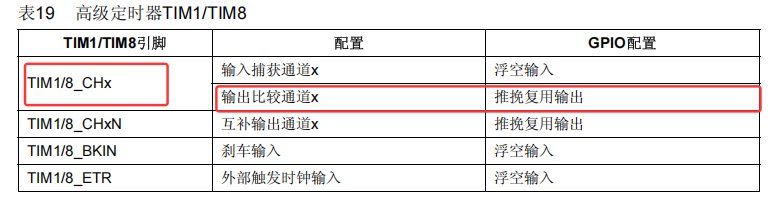

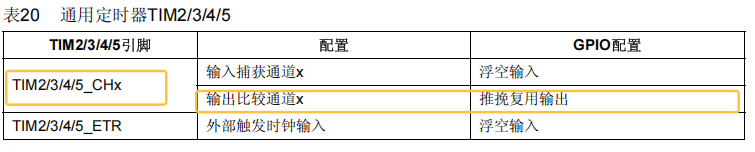

关于外设GPIO口的配置：（参考手册110）

输入捕获

简介

输入捕获模式可以用来 测量脉冲宽度或者测量频率。STM32 的定时器，除了 TIM6 和 TIM7，其他定时器都有输入捕获功能。 STM32 的输入捕获，简单的说就是通过检测 TIMx_CHx 上的边沿信号，在边沿信号发生跳变（比如上升沿/下降沿）的时候，将当前定时器的值（TIMx_CNT）存放到对应的通道的捕获/比较寄存器（TIMx_CCRx）里面，完成一次捕获。同时还可以配置捕获时是否触发中断/DMA 等。

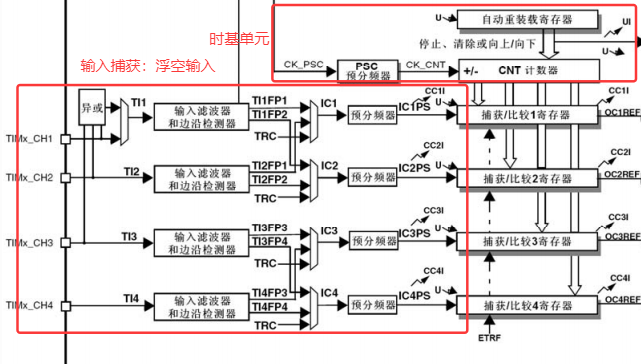

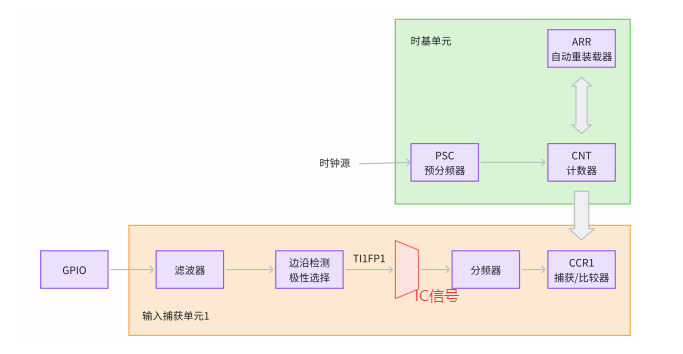

框图：（参考手册253）

输入捕获引脚

和上面输出比较的引脚相同，参考上面输出比较引脚

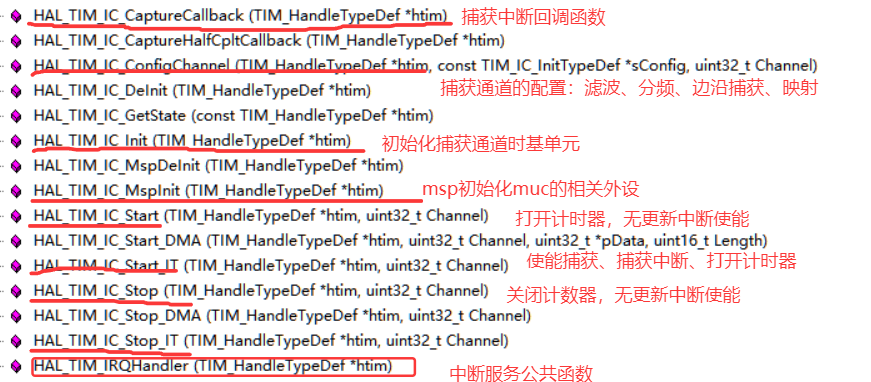

输入捕获相关函数

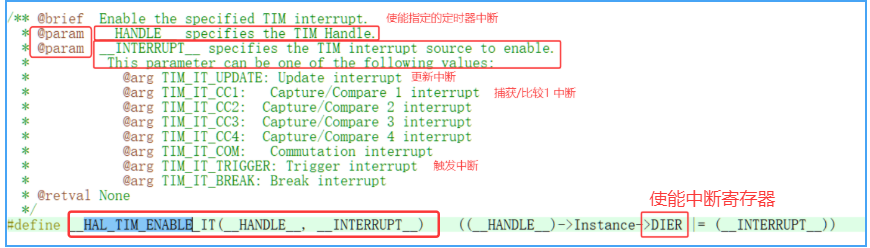

在输入捕获的时基单元里的定时器的使能更新中断的函数：

捕获回调函数：

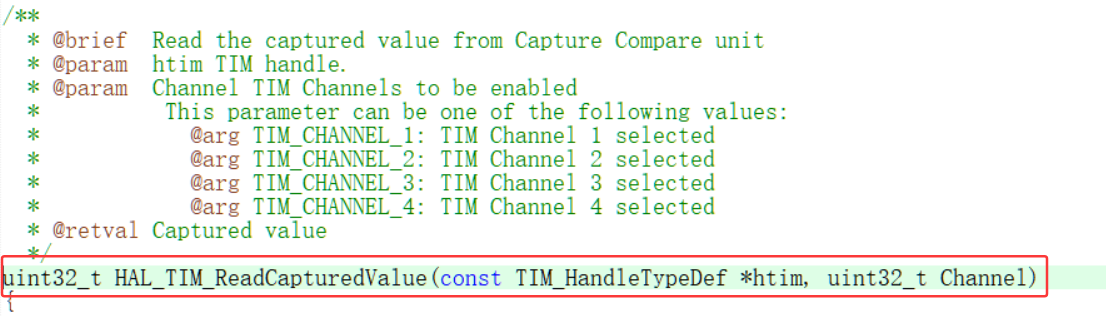

读取输入捕获中CCR的值：

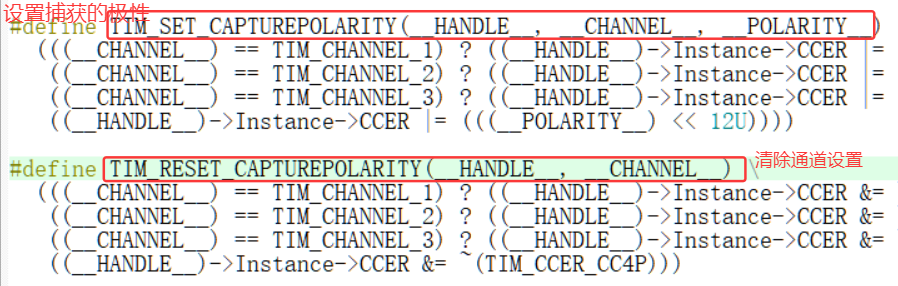

清除/设置捕获的通道极性：

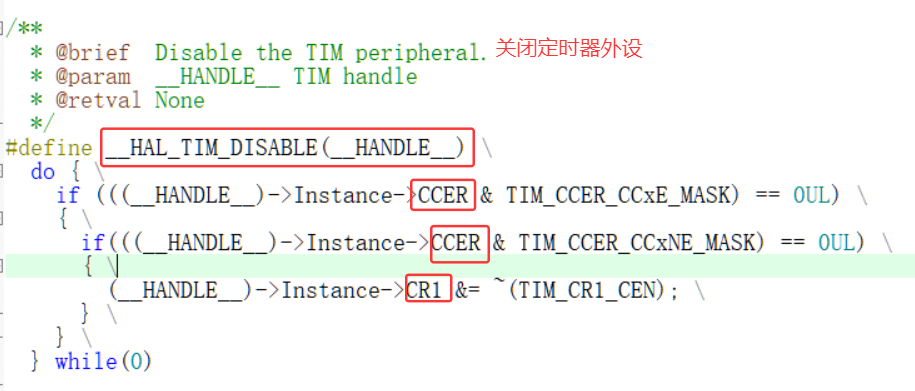

关闭定时器：

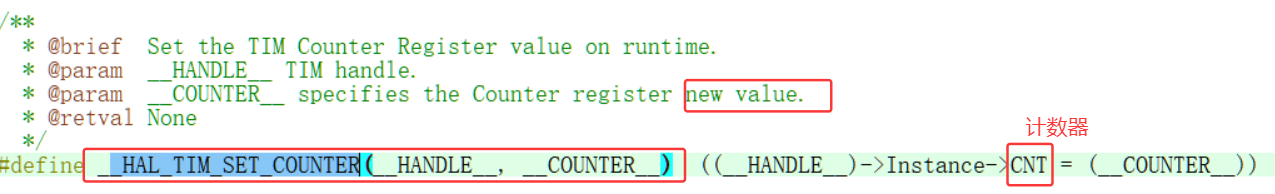

设置计数器的值：

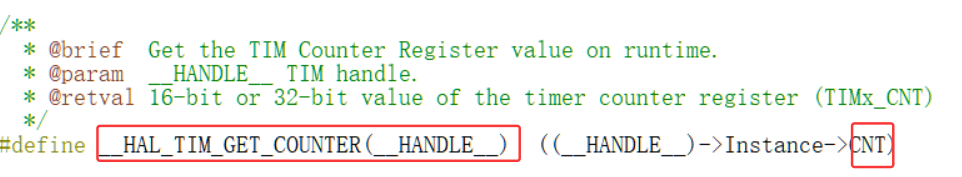

获取计数器的值：

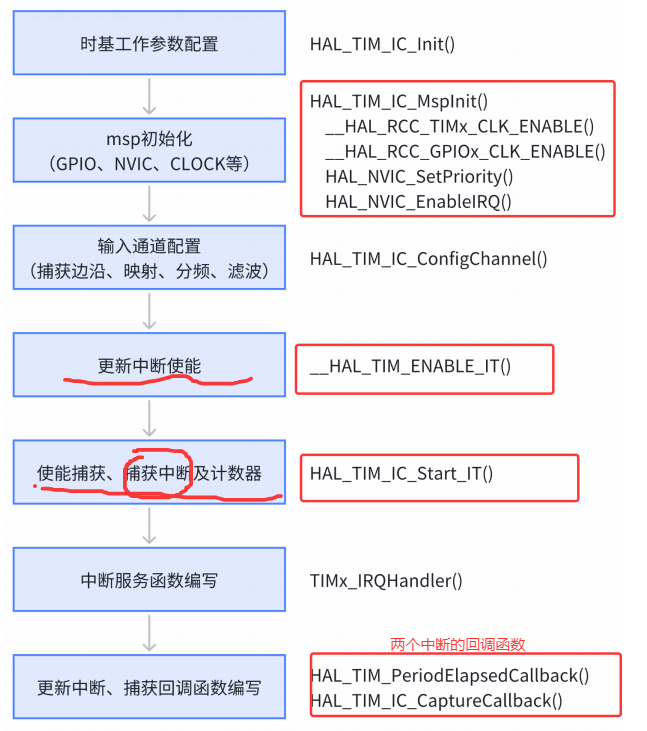

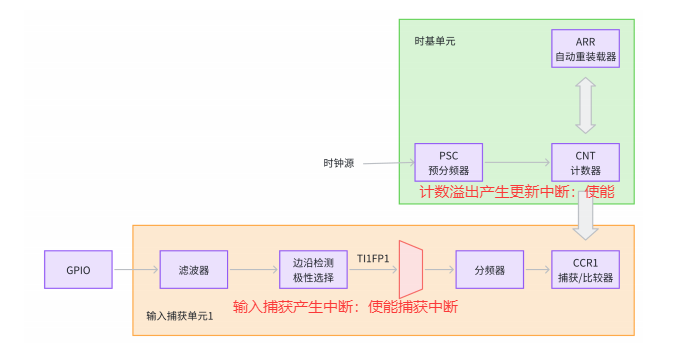

定时器输入捕获实验步骤配置

小实验：测量按键按下的时长（测量脉冲宽度）

实验目的：使用定时器 2 通道 2 （PA1）来捕获按键 2 （PA1）按下时间，并通过串口打印。

计一个数的时间:1us，PSC=71，ARR=65535
下降沿捕获、输入通道 2 映射在 TI2 上、不分频、不滤波。

硬件清单：开发板、ST-Link、USB转TTL

思路：

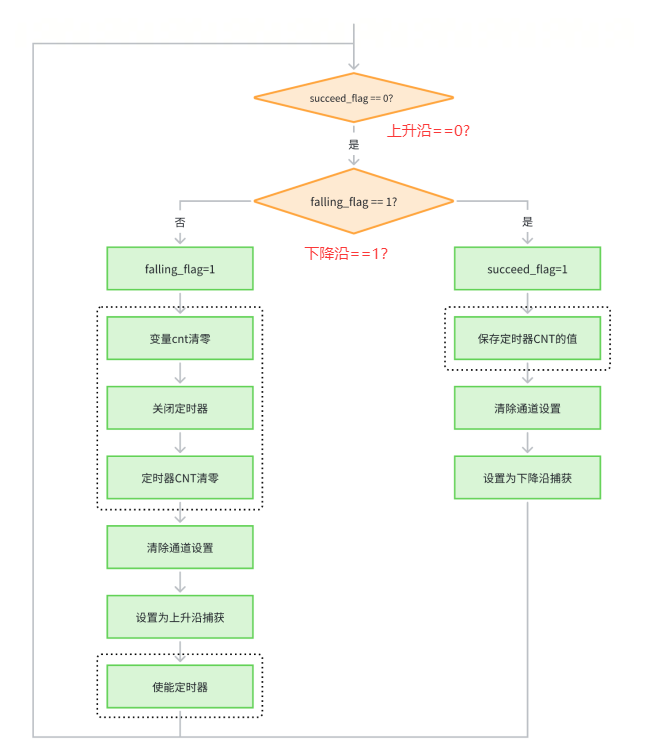

输入捕获回调函数中的流程图：

拓展：串口打印功能

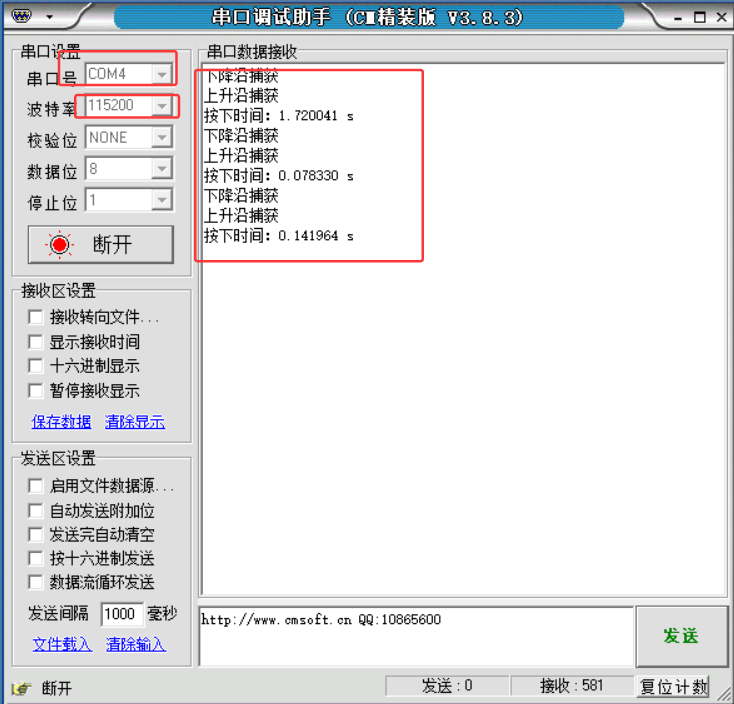

利用串口调试助手：

引脚接线：

USB转TTL	开发板(型号不同，引脚不同)
TXD	RX1(PA10)
RXD	TX1(PA9)
GND	GND

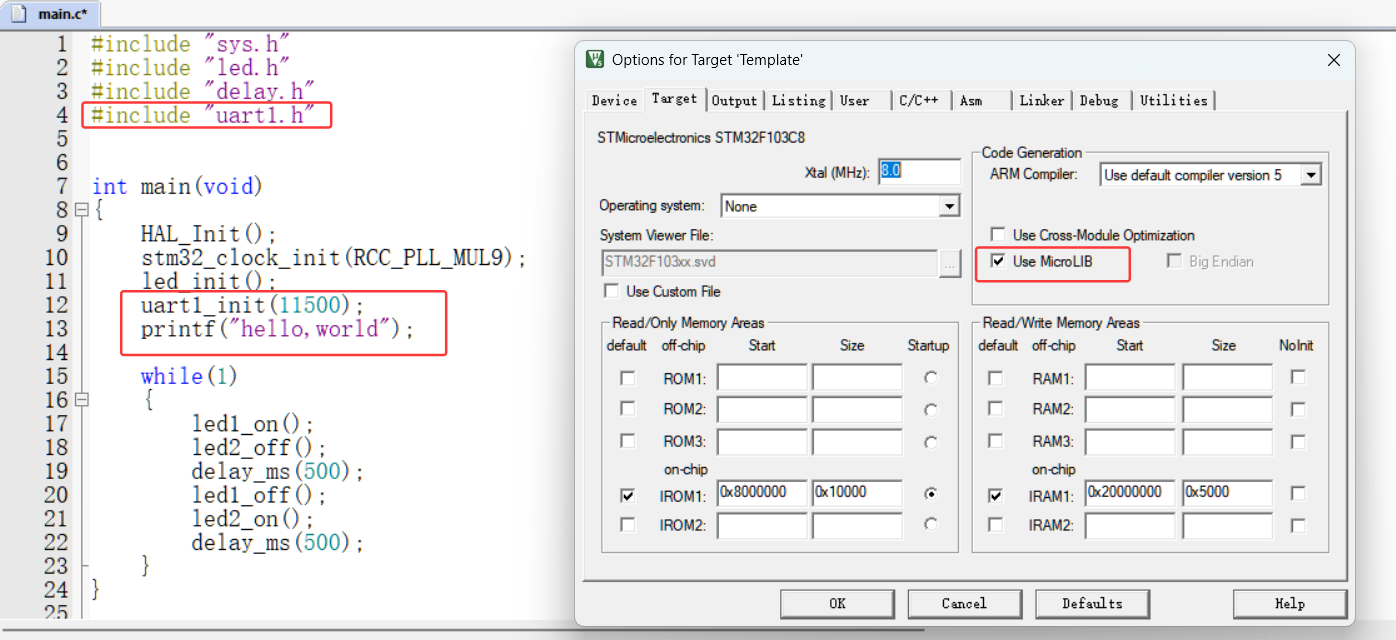

相关代码和配置：

注意事项：

代码中的波特率要和串口助手中的波特率设置的相同，例如：9600 或 115200；
上述代码中设置错了！！！

实验1：捕获一次下降沿

ic.c代码文件

#include "ic.h"
#include "stdio.h"TIM_HandleTypeDef ic_handle = {0};
//初始化时基单元
void ic_init(uint16_t psc,uint16_t arr){ic_handle.Instance = TIM2;ic_handle.Init.Period = arr;ic_handle.Init.Prescaler = psc;ic_handle.Init.CounterMode = TIM_COUNTERMODE_UP;HAL_TIM_IC_Init(&ic_handle);//输入通道的配置TIM_IC_InitTypeDef ic_initstruct = {0};ic_initstruct.ICFilter = 0;                        //滤波ic_initstruct.ICPolarity = TIM_ICPOLARITY_FALLING;   //输入极性的判断ic_initstruct.ICPrescaler = TIM_ICPSC_DIV1;          //分频系数：这里不分频ic_initstruct.ICSelection = TIM_ICSELECTION_DIRECTTI;  //输入通道选择，还有TRC输入口HAL_TIM_IC_ConfigChannel(&ic_handle,&ic_initstruct,TIM_CHANNEL_2);//打开计数器，是能更新中断，输入捕获中断__HAL_TIM_ENABLE_IT(&ic_handle,TIM_IT_UPDATE);HAL_TIM_IC_Start_IT(&ic_handle,TIM_CHANNEL_2);
}//初始化msp函数
void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim){if(htim->Instance == TIM2){//打开时钟__HAL_RCC_TIM2_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();//初始化GPIO口GPIO_InitTypeDef gpio_initstruct;gpio_initstruct.Mode = GPIO_MODE_INPUT;gpio_initstruct.Pin = GPIO_PIN_1;gpio_initstruct.Pull = GPIO_PULLUP;gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOA,&gpio_initstruct);//初始化NVICHAL_NVIC_SetPriority(TIM2_IRQn,2,2);HAL_NVIC_EnableIRQ(TIM2_IRQn);}
}//中断服务函数
void TIM2_IRQHandler(void){HAL_TIM_IRQHandler(&ic_handle);
}
//捕获中断的回调函数
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim){ printf("下降沿触发\n");
}

ic.h文件代码

#ifndef __IC_H__
#define __IC_H__
#include "stm32f1xx.h"void ic_init(uint16_t psc,uint16_t arr);#endif

main.c文件代码

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "uart1.h"
#include "ic.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* LED初始化 */uart1_init(115200);                  //初始化串口。设置波特率115200printf("hello,world!!!\n");          //打印到串口助手ic_init(72-1,65536-1);                //设置中断溢出时长while(1){ led1_on();led2_off();delay_ms(500);led1_off();led2_on();delay_ms(500);}
}

实验2：捕获一次完整的按键，并打印出按键按下的时长

ic.h文件代码

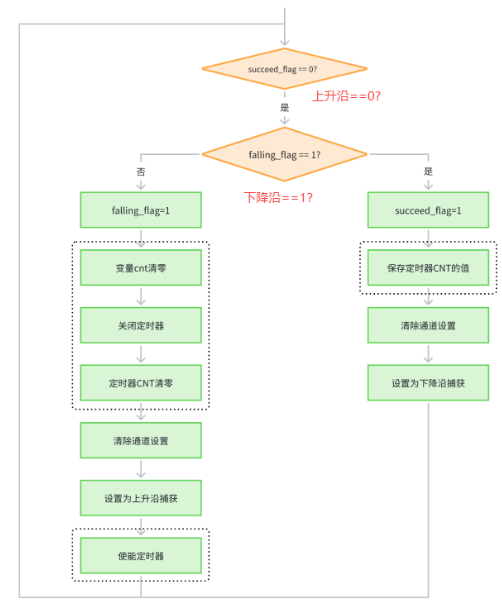

根据上面流程图，写捕获中断的回调函数

#include "ic.h"
#include "stdio.h"
#include "string.h"struct {uint8_t falling_flag;uint8_t success_flag;uint16_t timeout_cnt;
}capture_status = {0};uint16_t time_cnt = 0;TIM_HandleTypeDef ic_handle = {0};
//初始化时基单元
void ic_init(uint16_t psc,uint16_t arr){ic_handle.Instance = TIM2;ic_handle.Init.Period = arr;ic_handle.Init.Prescaler = psc;ic_handle.Init.CounterMode = TIM_COUNTERMODE_UP;HAL_TIM_IC_Init(&ic_handle);//输入通道的配置TIM_IC_InitTypeDef ic_initstruct = {0};ic_initstruct.ICFilter = 0;                        //滤波ic_initstruct.ICPolarity = TIM_ICPOLARITY_FALLING;   //输入极性的判断ic_initstruct.ICPrescaler = TIM_ICPSC_DIV1;          //分频系数：这里不分频ic_initstruct.ICSelection = TIM_ICSELECTION_DIRECTTI;  //输入通道选择，还有TRC输入口HAL_TIM_IC_ConfigChannel(&ic_handle,&ic_initstruct,TIM_CHANNEL_2);//打开计数器，是能更新中断，输入捕获中断__HAL_TIM_ENABLE_IT(&ic_handle,TIM_IT_UPDATE);   //使能更新中断HAL_TIM_IC_Start_IT(&ic_handle,TIM_CHANNEL_2);   //打开计时器，并使能捕获中断
}//初始化msp函数
void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim){if(htim->Instance == TIM2){//打开时钟__HAL_RCC_TIM2_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();//初始化GPIO口GPIO_InitTypeDef gpio_initstruct;gpio_initstruct.Mode = GPIO_MODE_INPUT;gpio_initstruct.Pin = GPIO_PIN_1;gpio_initstruct.Pull = GPIO_PULLUP;gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOA,&gpio_initstruct);//初始化NVICHAL_NVIC_SetPriority(TIM2_IRQn,2,2);HAL_NVIC_EnableIRQ(TIM2_IRQn);}
}//中断服务函数
void TIM2_IRQHandler(void){HAL_TIM_IRQHandler(&ic_handle);
}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim){
//    printf("下降沿触发\n");if(capture_status.success_flag == 0){if(capture_status.falling_flag == 1){printf("上升沿捕获\n");capture_status.success_flag =1;time_cnt = HAL_TIM_ReadCapturedValue(&ic_handle,TIM_CHANNEL_2)；//获取计数器的值TIM_RESET_CAPTUREPOLARITY(&ic_handle,TIM_CHANNEL_2);        //清除捕获通道TIM_SET_CAPTUREPOLARITY(&ic_handle,TIM_CHANNEL_2,TIM_ICPOLARITY_FALLING);  //设置为下降沿捕获}else{printf("下降沿捕获\n");capture_status.falling_flag = 1;capture_status.timeout_cnt = 0;__HAL_TIM_DISABLE(&ic_handle);__HAL_TIM_SetCounter(&ic_handle,0);                        //计数器的值清零TIM_RESET_CAPTUREPOLARITY(&ic_handle,TIM_CHANNEL_2);       //清除通道设置TIM_SET_CAPTUREPOLARITY(&ic_handle,TIM_CHANNEL_2,TIM_ICPOLARITY_RISING);  //设置为上升沿捕获__HAL_TIM_ENABLE(&ic_handle);}}
}
//定时器定时中断的回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){if(htim ->Instance == TIM2){//判断是否完成按键if(capture_status.falling_flag == 1)        //判断是否捕获到下降沿capture_status.timeout_cnt ++;   }
}//定义一个函数，打印按键按下的时间
void pressed_time_get(void){if(capture_status.success_flag == 1){printf("按下时间：%lf s \n",((double)capture_status.timeout_cnt*65536+time_cnt)/1000000);memset(&capture_status,0,sizeof(capture_status));}}

ic.h文件代码

#ifndef __IC_H__
#define __IC_H__
#include "stm32f1xx.h"void ic_init(uint16_t psc,uint16_t arr);
void pressed_time_get(void);
#endif

main.c文件代码

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "uart1.h"
#include "ic.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* LED初始化 */uart1_init(115200);printf("hello,world!!!\n");ic_init(72-1,65536-1);while(1){ pressed_time_get();}
}

要解决的问题：

结构体中声明多个标志位。
用到的函数。
为什么要写到while函数中。

脉冲计数

简介

脉冲计数相关的函数

初始化函数

打开捕获定时器

定时器从模式的配置：通道、滤波、边沿捕获、映射

获取CNT的值

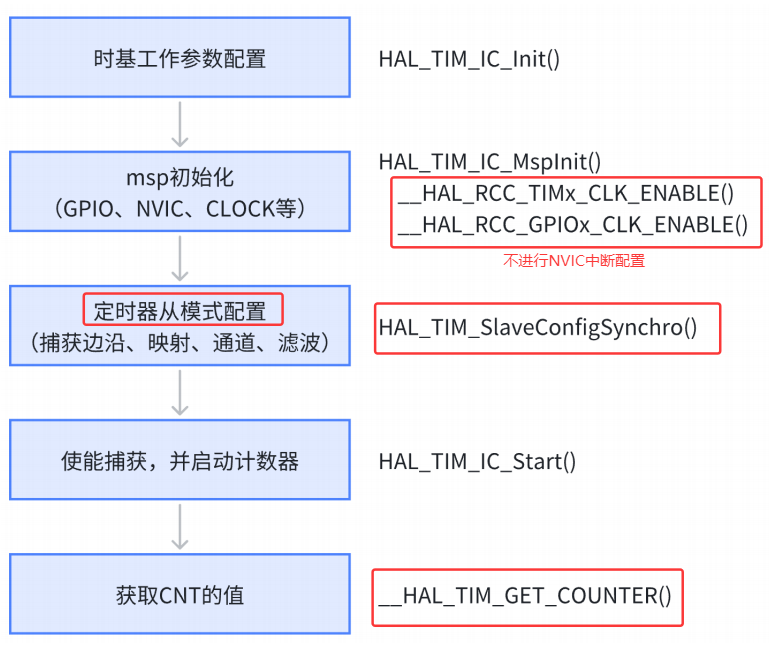

脉冲计数实验步骤配置

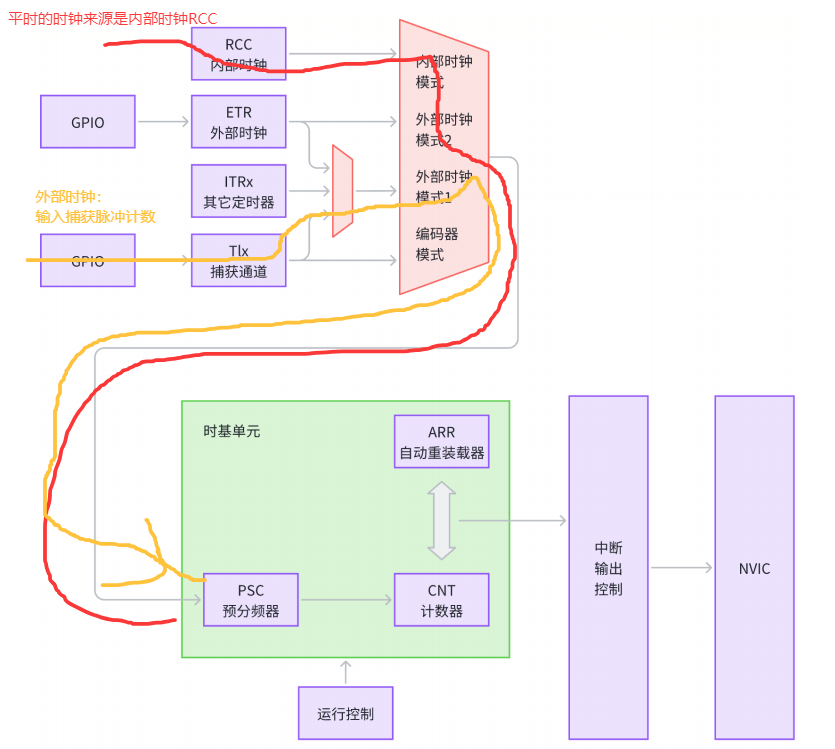

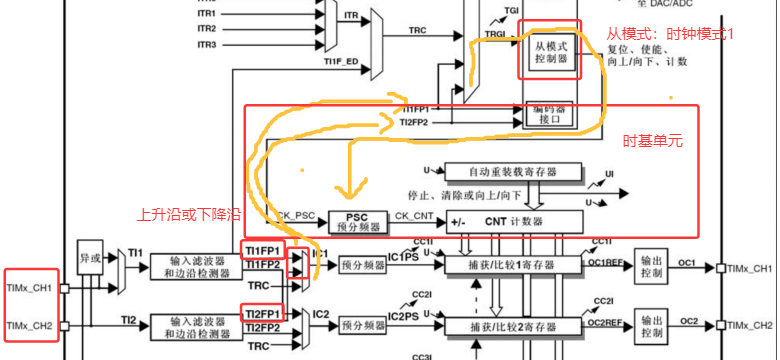

根据上面的框图：

小实验：脉冲计数实验（测量频率）

实验目的：将定时器 2 通道 2 输入(PA1)的低电平脉冲（按下按键2 PA1）作为定时器 2 的时钟，并通过串口打印脉冲数。

PSC=1-1，ARR=65536-1
外部时钟模式1、触发选择：下降沿触发、不分频、不滤波

实验清单：开发板、ST-Link、USB转TTL

实验思路：

初始化时基单元；
配置输入通道，从模式：时钟模式1；
msp函数初始化GPIO口、CLOCK、NVIC;
打开计数器；

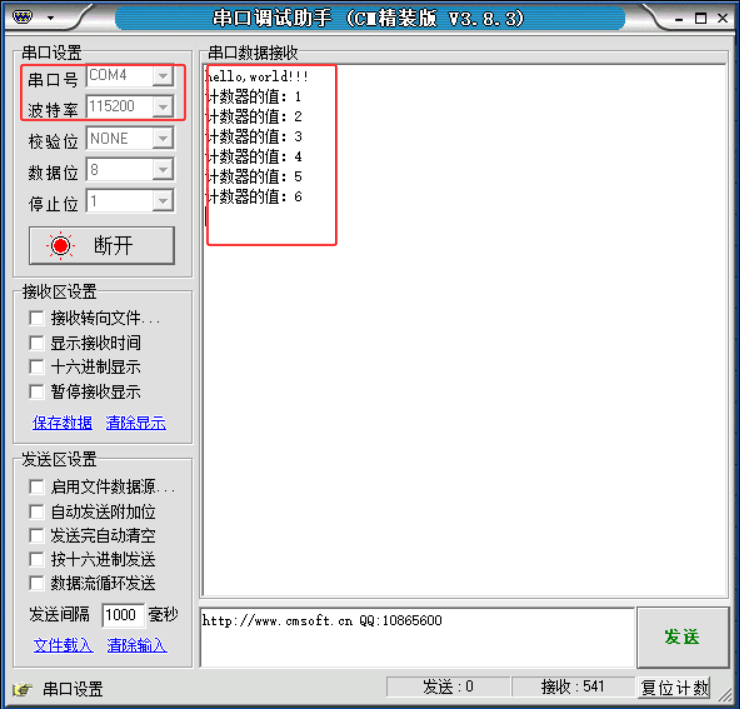

获取计数器的值并进行打印。

counter.c文件代码

#include "counter.h"
#include "stdio.h"TIM_HandleTypeDef counter_handle = {0};void counter_init(uint16_t psc,uint16_t arr){//初始化时基单元counter_handle.Instance = TIM2;counter_handle.Init.Prescaler = psc;counter_handle.Init.Period = arr;counter_handle.Init.CounterMode = TIM_COUNTERMODE_UP;counter_handle.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;HAL_TIM_IC_Init(&counter_handle);//配置输入通道（从模式）TIM_SlaveConfigTypeDef counter_initstruct;counter_initstruct.TriggerFilter = 0;                               //滤波器counter_initstruct.TriggerPolarity = TIM_TRIGGERPOLARITY_FALLING;   //极性的选择：上升沿或下降沿counter_initstruct.SlaveMode = TIM_SLAVEMODE_EXTERNAL1;             //从模式的选择counter_initstruct.InputTrigger = TIM_TS_TI2FP2;                    //输入的通道。counter_initstruct.TriggerPrescaler =  TIM_TRIGGERPRESCALER_DIV1;   //分频：这里用不到HAL_TIM_SlaveConfigSynchro(&counter_handle,&counter_initstruct);//使能中断和打开时钟HAL_TIM_IC_Start(&counter_handle,TIM_CHANNEL_2);
}//msp配置mcu外设
void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim){   //这是个公用的函数，用的时候要进行判断是否被占用if(htim->Instance == TIM2){//打开时钟__HAL_RCC_TIM2_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();//初始化GPIO口GPIO_InitTypeDef gpio_initstruct;gpio_initstruct.Pin = GPIO_PIN_1;gpio_initstruct.Mode = GPIO_MODE_INPUT;gpio_initstruct.Pull = GPIO_NOPULL;gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOA,&gpio_initstruct);}
}//获取计数器的值
uint16_t Ncounter_num = 0;
uint16_t Ocounter_num = 0;
void counter_get(void){Ncounter_num = __HAL_TIM_GetCounter(&counter_handle);
//避免在while循环中一直打印计数器的值，设置打印的条件：计数器的值是否发生变化。if(Ncounter_num != Ocounter_num){printf("计数器的值：%d\n",Ncounter_num);Ocounter_num = Ncounter_num;}
}

counter.h文件代码

#ifndef __COUNTER_H__
#define __COUNTER_H__#include "stm32f1xx.h"
void counter_init(uint16_t psc,uint16_t arr);
void counter_get(void);
#endif

main.c文件代码

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "uart1.h"
#include "counter.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* LED初始化 */uart1_init(115200);printf("hello,world!!!\n");counter_init(1-1,65536-1);while(1){ counter_get();}
}
