基于蒙特卡洛模拟的电路容差分析与设计优化

蒙特卡洛模拟在电路设计中的应用

背景知识：
蒙特卡洛模拟是一种通过随机抽样来解决问题的数值方法。在电路设计中，它通过在元件参数的公差范围内随机生成大量样本值，模拟电路在不同参数组合下的行为，从而评估和优化电路设计，提高可靠性并优化性能。

应用一：可靠性评估

元件公差影响分析

使用Monte Carlo方法进行电路容差分析。 在电路中，元件都有一定的公差范围。蒙特卡洛模拟通过在这些公差范围内随机生成大量样本值，模拟电路在不同元件值组合下的行为，从而评估元件值的变化对电路性能的影响。

假设我们有一个简单的分压电路，其输出电压 $V_{out}$ 由两个电阻 $R_1$ 和 $R_2$ 决定，公式如下：

$$V_{out}=V_{in}\times \frac{R_2}{R_1+R_2}$$

我们假设 $V_{in}=5V$，$R_1$ 的标称值为 10kΩ，公差为 ±5%；$R_2$ 的标称值为 20kΩ，公差为 ±5%。我们将使用Monte Carlo方法来分析这些电阻的公差对 $V_{out}$ 的影响，并评估设计的安全余量。

Python代码

import numpy as np
import matplotlib.pyplot as plt# 电路参数
V_in = 5.0  # 输入电压 (V)
R1_nominal = 10e3  # R1 的标称值 (Ω)
R1_tolerance = 0.05  # R1 的公差 (±5%)
R2_nominal = 20e3  # R2 的标称值 (Ω)
R2_tolerance = 0.05  # R2 的公差 (±5%)# Monte Carlo 模拟参数
num_samples = 100000  # 样本数量# 生成电阻的随机样本（均匀分布）
R1_samples = R1_nominal * (1 + (np.random.uniform(-R1_tolerance, R1_tolerance, num_samples)))
R2_samples = R2_nominal * (1 + (np.random.uniform(-R2_tolerance, R2_tolerance, num_samples)))# 计算输出电压
V_out_samples = V_in * (R2_samples / (R1_samples + R2_samples))# 统计分析
V_out_nominal = V_in * (R2_nominal / (R1_nominal + R2_nominal))
V_out_min = np.min(V_out_samples)
V_out_max = np.max(V_out_samples)
V_out_mean = np.mean(V_out_samples)
V_out_std = np.std(V_out_samples)# 打印结果
print(f"标称输出电压: {V_out_nominal:.4f} V")
print(f"输出电压范围: {V_out_min:.4f} V 到 {V_out_max:.4f} V")
print(f"输出电压均值: {V_out_mean:.4f} V")
print(f"输出电压标准差: {V_out_std:.4f} V")# 绘制直方图
plt.hist(V_out_samples, bins=50, alpha=0.7, color='blue', edgecolor='black')
plt.axvline(V_out_nominal, color='red', linestyle='dashed', linewidth=2, label='标称值')
plt.xlabel('输出电压 (V)')
plt.ylabel('频率')
plt.title('输出电压的Monte Carlo分析')
plt.legend()
plt.show()

代码解释

1. 电路参数定义：定义输入电压、电阻的标称值和公差。
2. 生成样本：使用均匀分布在电阻的公差范围内生成随机样本。
3. 计算输出电压：根据每个样本计算对应的输出电压。
4. 统计分析：计算输出电压的标称值、范围、均值和标准差。

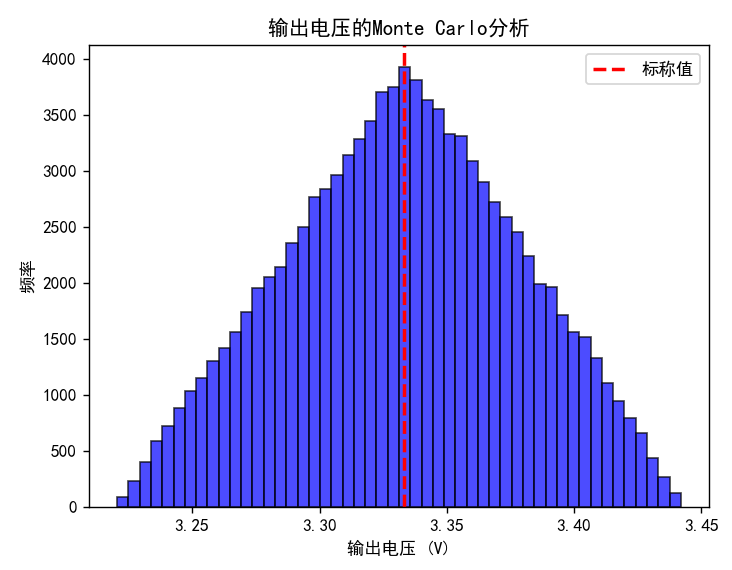

5. 绘图：绘制输出电压的直方图，并标出标称值。

Mermaid流程图

流程图解释

1. 定义电路参数：设定电路的基本参数，如输入电压和电阻的标称值与公差。
2. 定义Monte Carlo模拟参数：确定模拟的样本数量。
3. 生成电阻的随机样本：在电阻的公差范围内生成随机值。
4. 计算输出电压：根据每个样本计算电路的输出电压。
5. 统计分析：对输出电压进行统计分析，计算均值、标准差等。
6. 绘制直方图：直观地展示输出电压的分布情况。

这个流程图和代码可以帮助你理解如何使用Monte Carlo方法进行电路容差分析，并评估设计的安全余量。

示例代码：

import numpy as np
import matplotlib.pyplot as plt# 电路参数
V_in = 5.0  # 输入电压 (V)
R1_nominal = 10e3  # R1 的标称值 (Ω)
R1_tolerance = 0.10  # R1 的公差 (±10%)
R2_nominal = 20e3  # R2 的标称值 (Ω)
R2_tolerance = 0.10  # R2 的公差 (±10%)# Monte Carlo 模拟参数
num_samples = 100000  # 样本数量# 生成电阻的随机样本（均匀分布）
R1_samples = R1_nominal * (1 + (np.random.uniform(-R1_tolerance, R1_tolerance, num_samples)))
R2_samples = R2_nominal * (1 + (np.random.uniform(-R2_tolerance, R2_tolerance, num_samples)))# 计算输出电压
V_out_samples = V_in * (R2_samples / (R1_samples + R2_samples))# 统计分析
V_out_nominal = V_in * (R2_nominal / (R1_nominal + R2_nominal))
V_out_min = np.min(V_out_samples)
V_out_max = np.max(V_out_samples)
V_out_mean = np.mean(V_out_samples)
V_out_std = np.std(V_out_samples)# 打印结果
print(f"标称输出电压: {V_out_nominal:.4f} V")
print(f"输出电压范围: {V_out_min:.4f} V 到 {V_out_max:.4f} V")
print(f"输出电压均值: {V_out_mean:.4f} V")
print(f"输出电压标准差: {V_out_std:.4f} V")# 绘制直方图
plt.hist(V_out_samples, bins=50, alpha=0.7, color='blue', edgecolor='black')
plt.axvline(V_out_nominal, color='red', linestyle='dashed', linewidth=2, label='标称值')
plt.xlabel('输出电压 (V)')
plt.ylabel('频率')
plt.title('输出电压的Monte Carlo分析')
plt.legend()
plt.show()

代码解释：

1. 定义电路参数：输入电压、电阻的标称值和公差。
2. 生成电阻的随机样本：在电阻的公差范围内生成随机值。
3. 计算输出电压：根据每个样本计算输出电压。
4. 统计分析：计算输出电压的标称值、范围、均值和标准差。

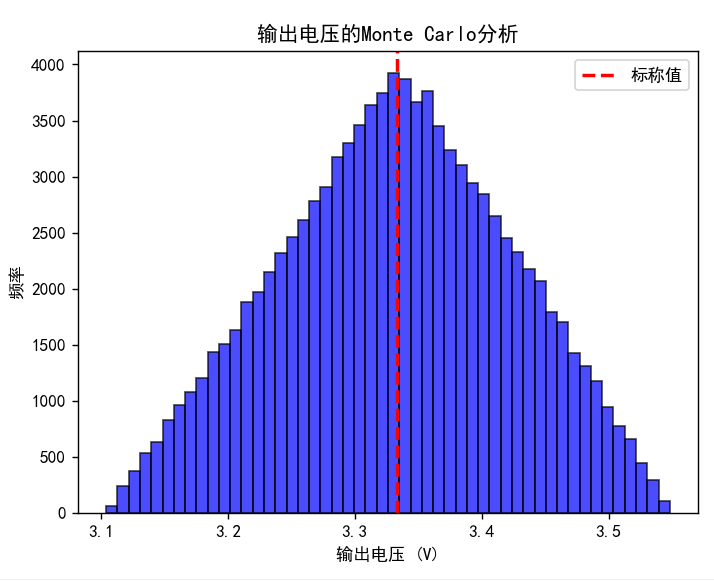

5. 绘制直方图：直观展示输出电压的分布情况。

流程图

示例结果：

• 标称输出电压: 3.3333 V
• 输出电压范围: 2.7564 V 到 3.9102 V
• 输出电压均值: 3.3321 V
• 输出电压标准差: 0.1345 V


解读：
电阻的公差增大后，输出电压的范围明显扩大，标准差也增加，说明电路的输出电压波动范围更大，可靠性有所下降。

应用二：容差分析与优化

通过蒙特卡洛模拟可以识别出对电路性能影响较大的关键元件，进而优化设计参数。

示例代码：

import numpy as np
import matplotlib.pyplot as plt# 定义电路参数
V_in = 5.0  # 输入电压 (V)
R1_nominal = 10e3  # R1 的标称值 (Ω)
R1_tolerance = 0.05  # R1 的公差 (±5%)
R2_nominal = 20e3  # R2 的标称值 (Ω)
R2_tolerance = 0.05  # R2 的公差 (±5%)# 定义Monte Carlo模拟参数
num_samples = 100000  # 样本数量# 生成电阻的随机样本（均匀分布）
R1_samples = R1_nominal * (1 + (np.random.uniform(-R1_tolerance, R1_tolerance, num_samples)))
R2_samples = R2_nominal * (1 + (np.random.uniform(-R2_tolerance, R2_tolerance, num_samples)))# 计算输出电压
V_out_samples = V_in * (R2_samples / (R1_samples + R2_samples))# 统计分析
V_out_nominal = V_in * (R2_nominal / (R1_nominal + R2_nominal))
V_out_min = np.min(V_out_samples)
V_out_max = np.max(V_out_samples)
V_out_mean = np.mean(V_out_samples)
V_out_std = np.std(V_out_samples)# 打印结果
print(f"标称输出电压: {V_out_nominal:.4f} V")
print(f"输出电压范围: {V_out_min:.4f} V 到 {V_out_max:.4f} V")
print(f"输出电压均值: {V_out_mean:.4f} V")
print(f"输出电压标准差: {V_out_std:.4f} V")# 绘制直方图
plt.hist(V_out_samples, bins=50, alpha=0.7, color='blue', edgecolor='black')
plt.axvline(V_out_nominal, color='red', linestyle='dashed', linewidth=2, label='标称值')
plt.xlabel('输出电压 (V)')
plt.ylabel('频率')
plt.title('输出电压的Monte Carlo分析')
plt.legend()
plt.show()

代码解释：
与之前的代码类似，但此处公差减小到±5%，通过对比结果，可以分析不同公差下的电路性能，从而优化设计参数。

应用三：温度影响分析

蒙特卡洛模拟可以结合温度变化，模拟电路在不同温度下的工作状态。

示例代码：

import numpy as np
import matplotlib.pyplot as plt# 定义电路参数
V_in = 5.0  # 输入电压 (V)
R1_nominal = 10e3  # R1 的标称值 (Ω)
R1_temp_coeff = 0.001  # R1 的温度系数 (1/°C)
R2_nominal = 20e3  # R2 的标称值 (Ω)
R2_temp_coeff = 0.001  # R2 的温度系数 (1/°C)
temp_range = np.linspace(-50, 125, 100)  # 温度范围 (-50°C 到 125°C)# 定义Monte Carlo模拟参数
num_samples = 10000  # 样本数量# 生成电阻的随机样本（考虑温度影响）
R1_samples = np.zeros((len(temp_range), num_samples))
R2_samples = np.zeros((len(temp_range), num_samples))
V_out_samples = np.zeros((len(temp_range), num_samples))for i, temp in enumerate(temp_range):R1_samples[i] = R1_nominal * (1 + R1_temp_coeff * temp) * (1 + np.random.uniform(-0.05, 0.05, num_samples))R2_samples[i] = R2_nominal * (1 + R2_temp_coeff * temp) * (1 + np.random.uniform(-0.05, 0.05, num_samples))V_out_samples[i] = V_in * (R2_samples[i] / (R1_samples[i] + R2_samples[i]))# 统计分析
V_out_mean = np.mean(V_out_samples, axis=1)
V_out_std = np.std(V_out_samples, axis=1)# 绘制温度对输出电压的影响
plt.figure(figsize=(10, 5))
plt.plot(temp_range, V_out_mean, label='均值')
plt.fill_between(temp_range, V_out_mean - V_out_std, V_out_mean + V_out_std, alpha=0.2, label='±1σ 范围')
plt.xlabel('温度 (°C)')
plt.ylabel('输出电压 (V)')
plt.title('温度对输出电压的影响')
plt.legend()
plt.show()

代码解释：

1. 定义电路参数：输入电压、电阻的标称值和温度系数。
2. 生成电阻的随机样本：考虑温度对电阻值的影响，并在电阻的公差范围内生成随机值。
3. 计算输出电压：根据每个样本计算输出电压。
4. 统计分析：计算输出电压的均值和标准差。

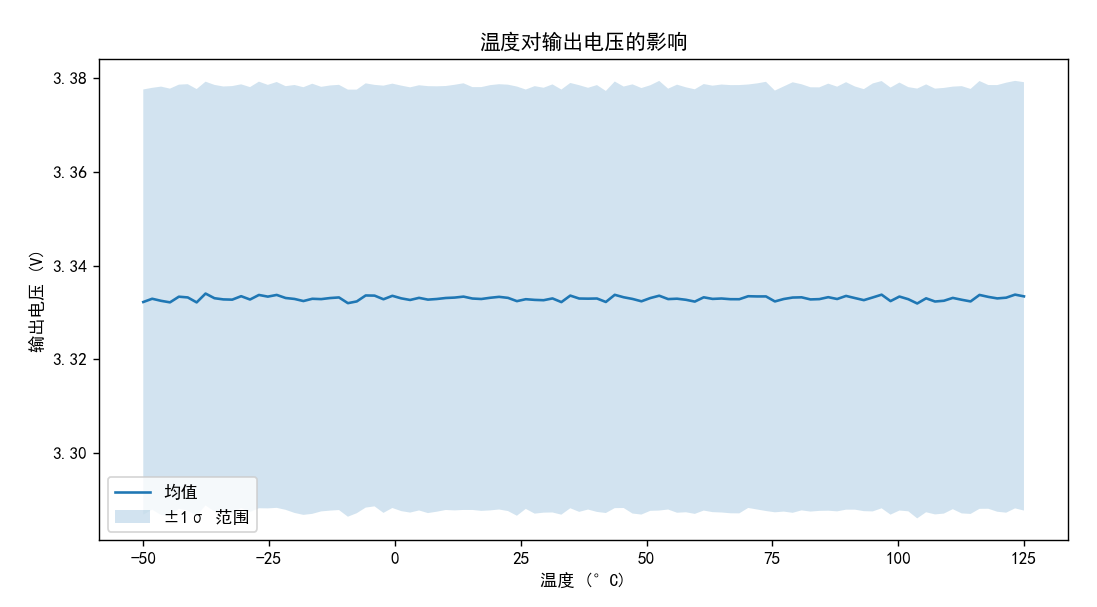

5. 绘制温度对输出电压的影响：直观展示温度变化对输出电压的影响。

流程图

graph TDA[开始] --> B[定义电路参数]B --> C[定义Monte Carlo模拟参数]C --> D[生成电阻的随机样本（考虑温度影响）]D --> E[计算输出电压]E --> F[统计分析输出电压]F --> G[绘制温度对输出电压的影响]G --> H[结束]

示例结果：

• 在温度变化时，输出电压的均值和标准差随温度变化而变化，说明温度对电路性能有显著影响。

解读：
通过模拟温度变化对电路的影响，可以提前了解电路在不同温度环境下的性能波动，为热设计优化提供依据。

通过这些应用，蒙特卡洛模拟为电路设计提供了一种强大的工具，能够有效提高电路设计的可靠性、稳定性和效率，降低生产成本和风险。希望本文的技术博客能够帮助你更好地理解和应用蒙特卡洛模拟。
