K8S - NetworkPolicy的使用

网络策略通过网络插件来实现。 要使用网络策略，你必须使用支持 NetworkPolicy 的网络解决方案。 创建一个 NetworkPolicy 资源对象而没有控制器来使它生效的话，是没有任何作用的。那么如何查看我们的集群中是否有这个资源呢？如果你使用的CNI网络查件是Flannel, 是不支持的, Calico是支持的.

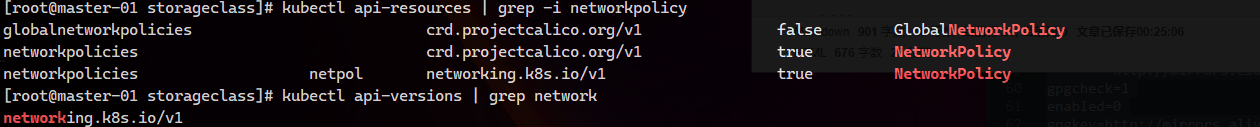

检查API版本兼容性
]# kubectl api-versions | grep networking.k8s.io
networking.k8s.io/v1
]# kubectl api-resources | grep -i networkpolicy
globalnetworkpolicies                          crd.projectcalico.org/v1               false        GlobalNetworkPolicy
networkpolicies                                crd.projectcalico.org/v1               true         NetworkPolicy
networkpolicies                   netpol       networking.k8s.io/v1                   true         NetworkPolicy

下面我们简单创建一个networkpolicy资源来检查下是否能正常使用.

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:name: test-policy
spec:podSelector: {}policyTypes:- Ingress]# kubectl apply -f networkpolicy_functest.yaml
]# kubectl get networkpolicy   #可以看到创建成功了

OSI 第 3 层或第 4 层. 如果你想在7层控制流量,可以考虑使用istio,后面我会专门演示istio的使用案例

1. 出口的隔离 policyTypes: “Egress”
2. 入口的隔离 policyTypes: “Ingress”

   Pod 可以与之通信的实体是通过如下三个标识符的组合来辩识的：

• 其他被允许的 Pod（例外：Pod 无法阻塞对自身的访问）
• 被允许的名字空间
• IP 组块（例外：与 Pod 运行所在的节点的通信总是被允许的， 无论 Pod 或节点的 IP 地址）

apiVersion : 必须字段,不同版本可能group和version有所差别,通过explain命令可以查看当前k8s版本支持的apiVersion,如下图所示,我的k8s版本是1.28,所以他的networkpolicy 接口的apiVersion应该是 networking.k8s.io/v1

kind : 必须字段, 填NetworkPolicy
metadata : 必须字段,需要指定一些元数据,例如name
spec : 包含了在一个名字空间中定义特定网络策略所需的所有信息
podSelector : 对该策略所适用的一组 Pod 进行选择。示例中的策略选择带有 “role=db” 标签的 Pod。 空的 podSelector 选择名字空间下的所有 Pod。
policyTypes : 包含 Ingress 或 Egress 或两者兼具。policyTypes 字段表示给定的策略是应用于进入所选 Pod 的入站流量还是来自所选 Pod 的出站流量，或两者兼有。 如果 NetworkPolicy 未指定 policyTypes 则默认情况下始终设置 Ingress； 如果 NetworkPolicy 有任何出口规则的话则设置 Egress。
ingress : 每个 NetworkPolicy 可包含一个 ingress 规则的白名单列表。 每个规则都允许同时匹配 from 和 ports 部分的流量。
egress : 每个 NetworkPolicy 可包含一个 egress 规则的白名单列表。 每个规则都允许匹配 to 和 ports 部分的流量。

下面我们来分析一个示例:

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:name: test-network-policynamespace: default
spec:podSelector:matchLabels:role: dbpolicyTypes:- Ingress- Egressingress:- from:- ipBlock:cidr: 172.17.0.0/16except:- 172.17.1.0/24- namespaceSelector:matchLabels:project: myproject- podSelector:matchLabels:role: frontendports:- protocol: TCPport: 6379egress:- to:- ipBlock:cidr: 10.0.0.0/24ports:- protocol: TCPport: 5978该示例表达的是:1. 隔离 default 名字空间下 role=db 的 Pod 2. Ingress 规则）允许以下 Pod 连接到 default 名字空间下的带有 role=db 标签的所有 Pod 的 6379 TCP 端口：- default 名字空间下带有 role=frontend 标签的所有 Pod- 带有 project=myproject 标签的所有名字空间中的 Pod- IP 地址范围为 172.17.0.0–172.17.0.255 和 172.17.2.0–172.17.255.255 （即，除了 172.17.1.0/24 之外的所有 172.17.0.0/16）3. （Egress 规则）允许 default 名字空间中任何带有标签 role=db 的 Pod 到 CIDR 10.0.0.0/24 下 5978 TCP 端口的连接。

## 案例演示
下面我来演示一个案例. 我已经安装好了一个k8s集群 版本是1.28的, 而且部署好了monitoring. 我们就简单的拿grafana来举个例子, grafana我开放了两种访问方式,

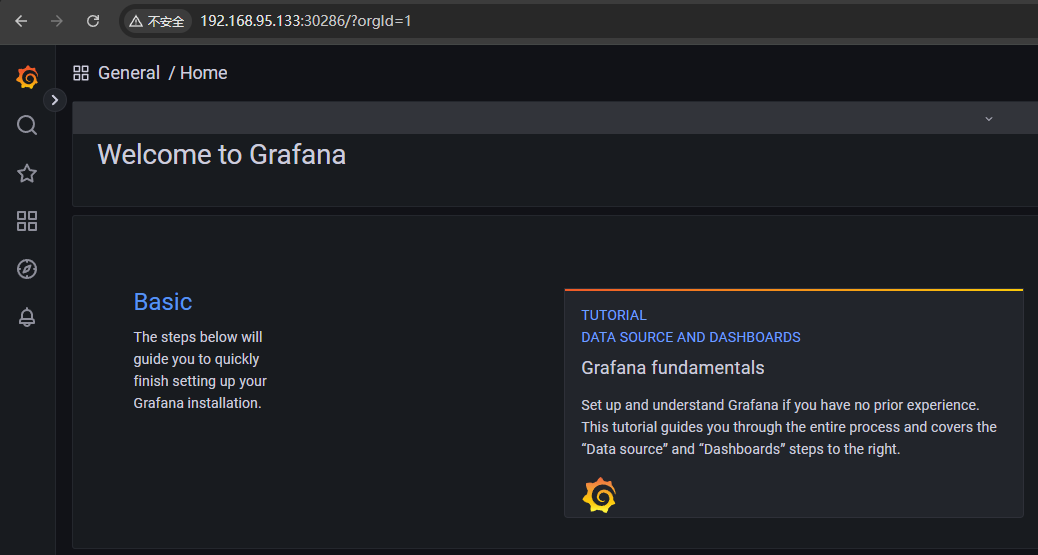

一种是4层,通过NodePort方式,

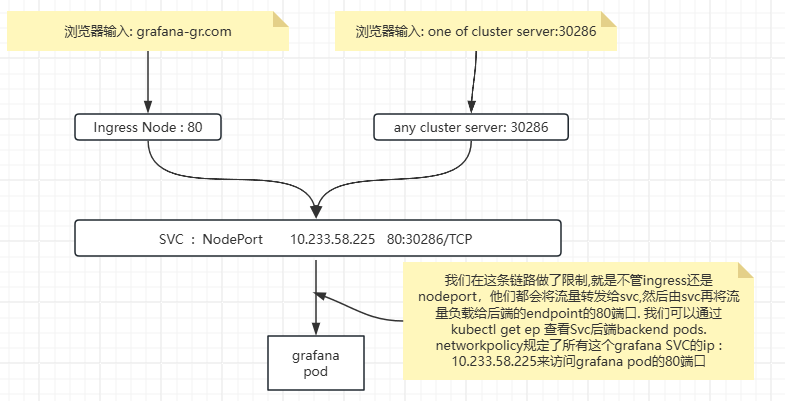

一种是创建了Ingress七层访问,不过他们的最终链路都是一样的

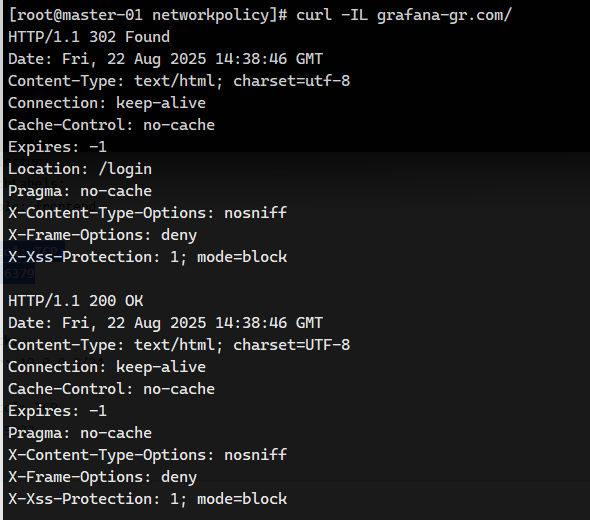

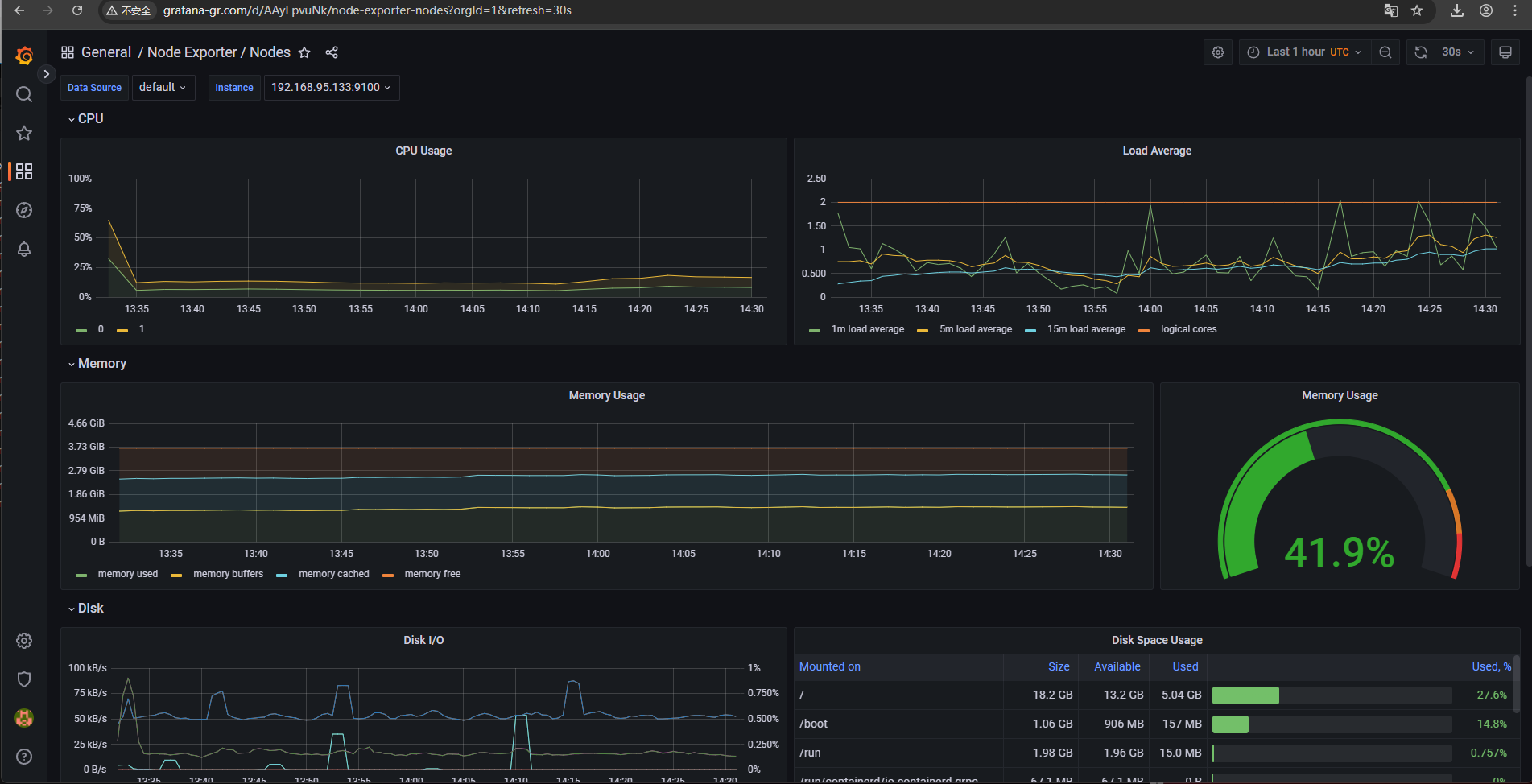

可以看到不管是浏览器还是curl,都正常跳转和返回数据

可以看到目前我访问grafana页面正常，下面是我的ing和svc资源

下面我创建networkpolicy资源,yaml如下

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:name: grafana-network-policynamespace: monitoring
spec:podSelector:matchLabels:app.kubernetes.io/name: grafana policyTypes:- Ingressingress:- from:- ipBlock:cidr: 10.233.58.225/32ports:- protocol: TCPport: 80
我来apply 一下

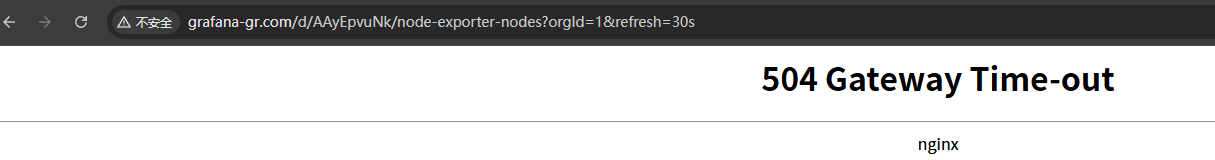

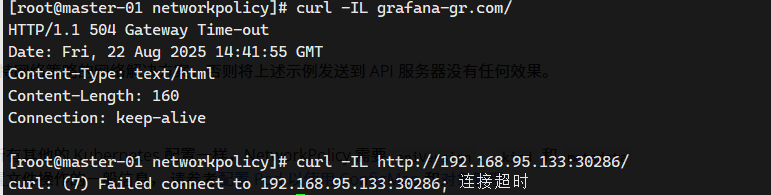

ok. 已经生效. 我们再次访问grafana测试下

为了验证下这个networkpolicy确实只作用于monitoring命名空间下的grafana这个pod上,我们进入Alert
Pod去nc 探测grafana svc的端口是否被阻断。

那我们进入Grafana的pod上去反向探测下alert端口。

可以看到,符合预期. 下面我们删除networkpolicy.在测试下

再次从alert pod内部去nc grafana的Svc:80端口。

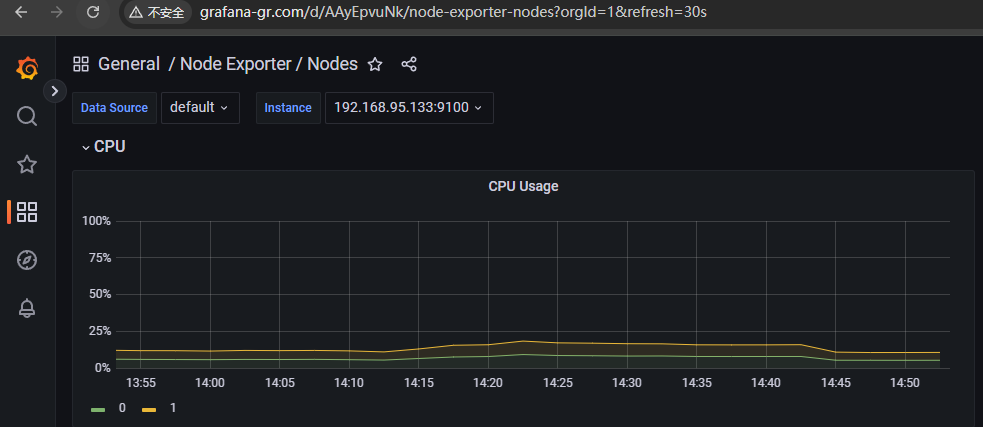

网页也恢复正常. 后面我会测试7层 service mesh相关的Istio案例.
