永磁同步电机无速度算法--零速启动非线性磁链观测器

一、原理介绍

在非线性磁链观测器的基础之上增加零速启动算法，可以实现任意位置启动。

二、仿真模型

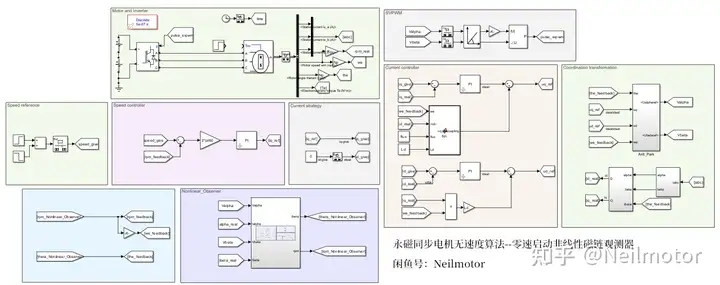

在MATLAB/simulink里面验证所提算法，搭建仿真。采用和实验中一致的控制周期1e-4，电机部分计算周期为5e-7。仿真模型如下所示：

仿真工况：分别设置转子初始角度为30°，60°，90°，110°，160°，250°，330°。电机空载零速启动，0.1s给定转速阶跃至200rpm，0.5s给定转速阶跃至1000rpm

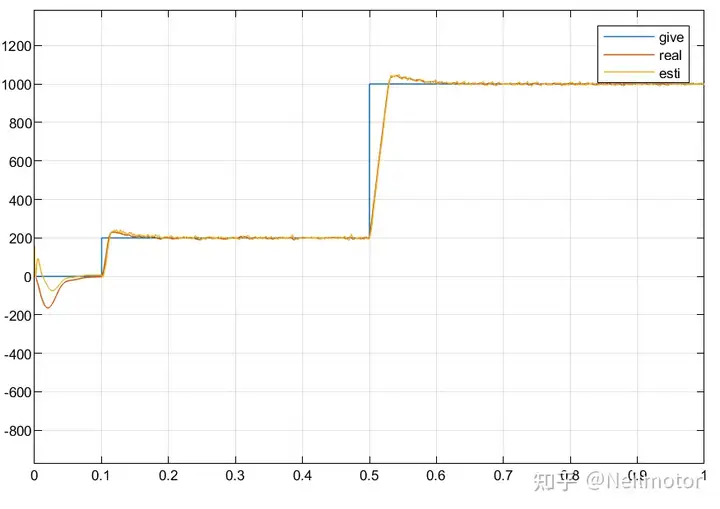

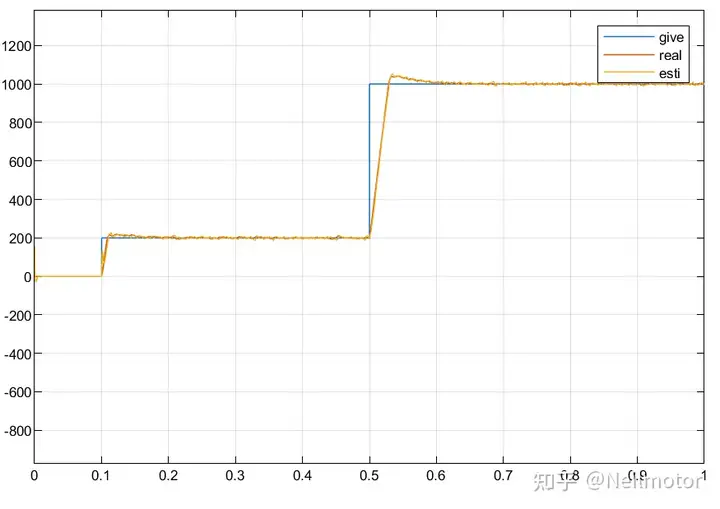

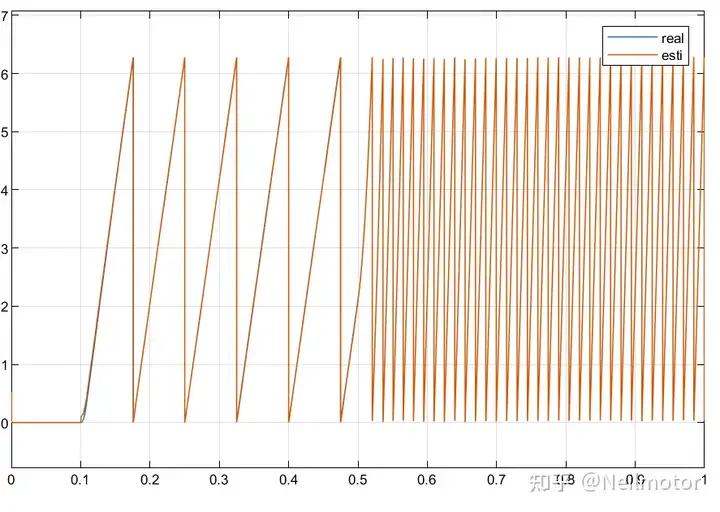

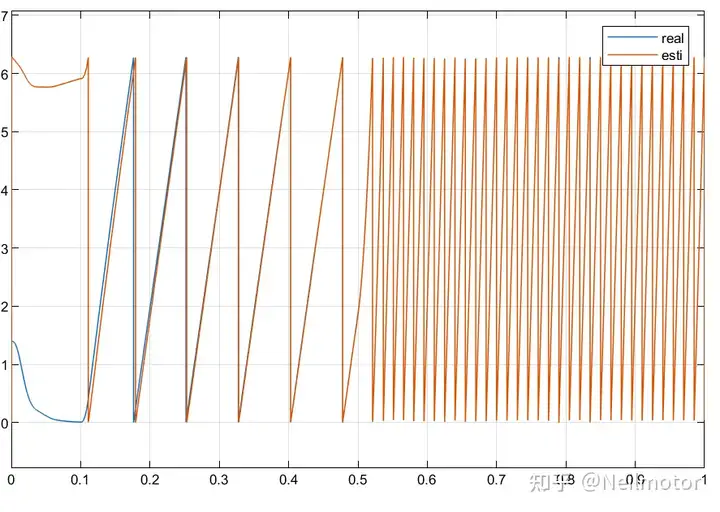

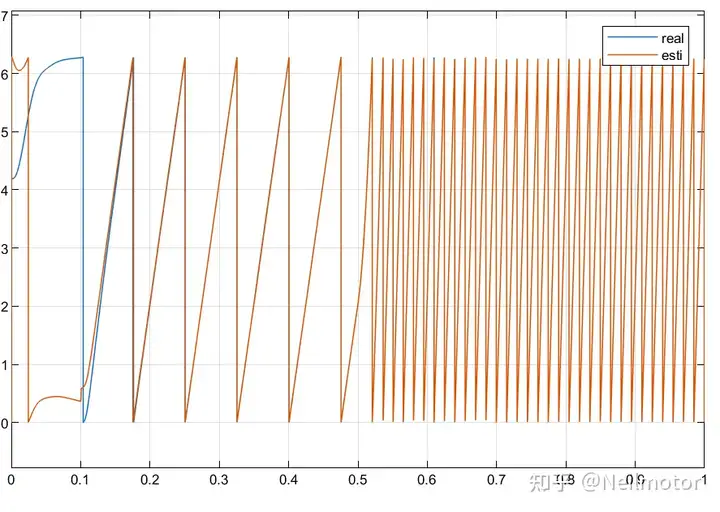

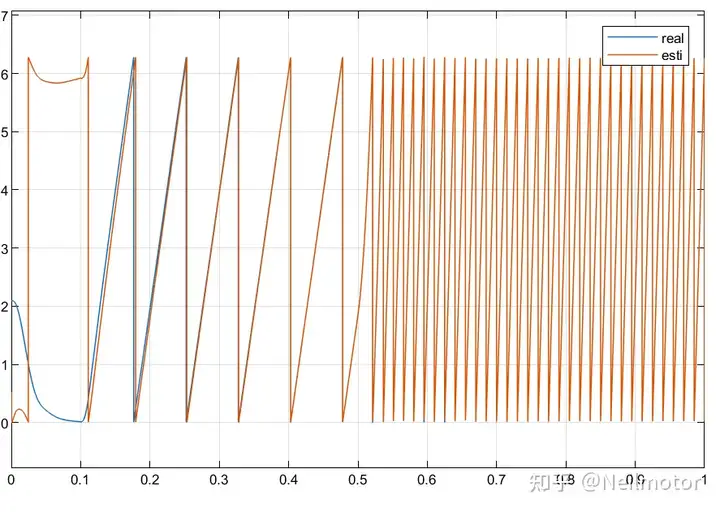

2.1转子初始角度为30°的转速、转子位置波形

2.2转子初始角度为60°的转速、转子位置波形

2.3转子初始角度为90°的转速、转子位置波形

2.4转子初始角度为110°的转速、转子位置波形

2.5转子初始角度为160°的转速、转子位置波形

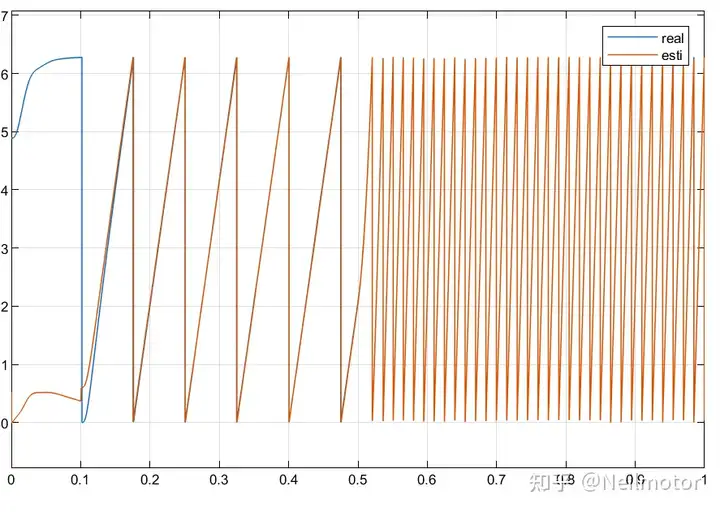

2.6转子初始角度为250°的转速、转子位置波形

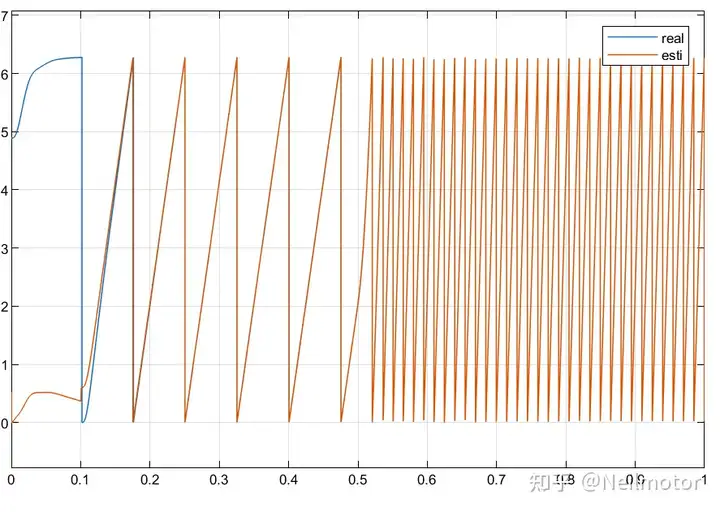

2.7转子初始角度为330°的转速、转子位置波形

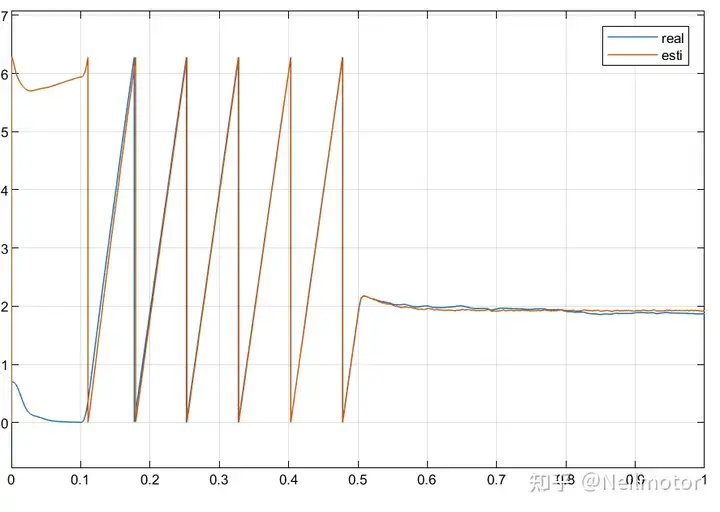

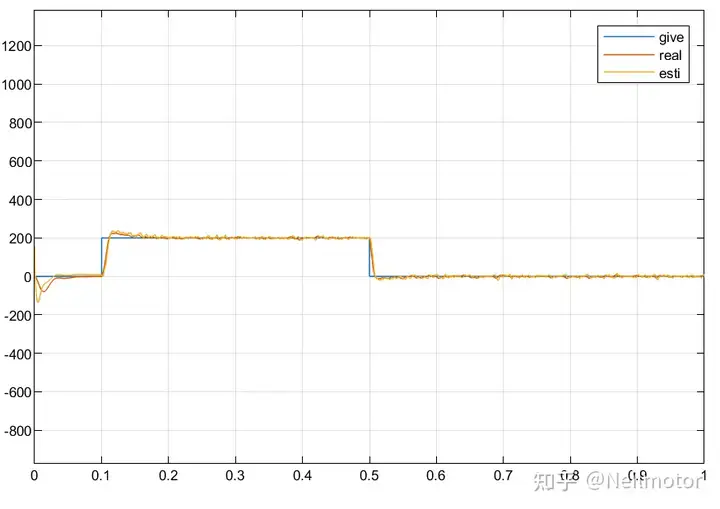

2.8电机正转切零速的转速、转子位置波形

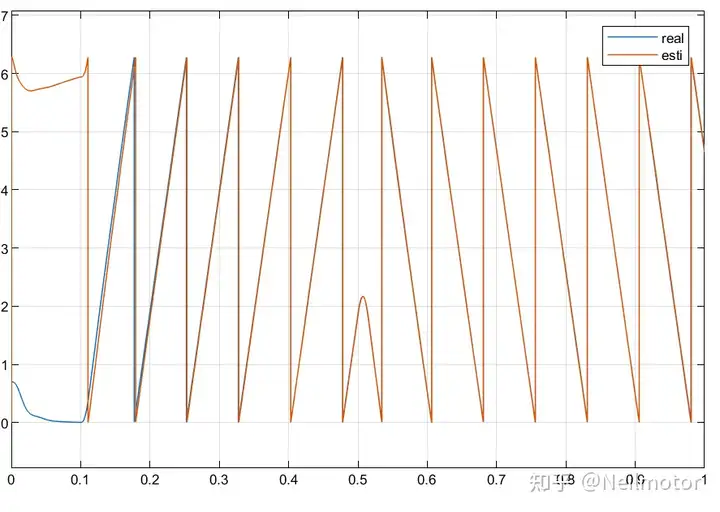

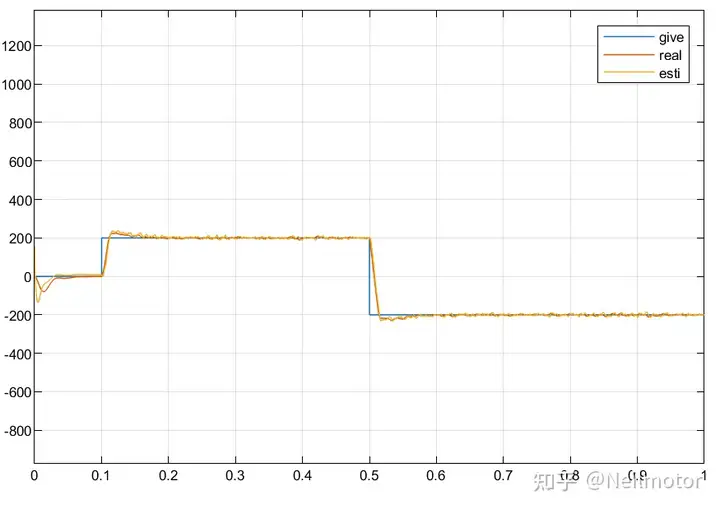

2.9电机正转切反转的转速、转子位置波形
