CN3798-2A 降压型单节锂电池充电芯片

芯片描述：

CN3798 是一款 PFM 降压型单节锂电池充电管理 集成电路，独立对单节锂电池进行充电管理，具有封装外形小，外围元器件少和使用简单等优点。 CN3798 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3798 将电池电压调制在 4.2V；在恒流充电模式，恒流充电电流固定在 2A。CN3798 内部包括充电电流自动调整单元，可根据输入电源的输出能力自动 调整充电电流，非常适合利用太阳能供电的应用。

对于深度放电的锂电池，当电池电压在1V和 2.45V (典型值)之间时，CN3798对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当 充电电流降低到200毫安时，充电结束。在充电结束状态，如果电池电压下降到再充电阈值以下， CN3798再次进入充电状态，自动开始新的充电周 期。当输入电源掉电或者输入电压低于电池电压时，CN3798自动进入极低功耗的睡眠模式，此时消耗的电池电流小于3微安。

其它功能包括电池短路保护，符合JEITA标准的电池温度监测功能，电池端过压保护，芯片过温保护和充电状态指示等。CN3798采用8管脚散热增强型SOP封装 (ESOP8)。

功能描述：

⚫ 输入电压范围：4.55V 到 6.5V

⚫ 对单节锂电池独立充电管理

⚫ 充电电流：固定2A

⚫ PFM 工作模式

⚫ 恒压充电电压：4.2V±1%

⚫ 输入适配器自适应功能

⚫ 符合 JEITA 标准的电池温度监测功能

⚫ 对深度放电的电池进行涓流充电

⚫ 自动再充电功能

⚫ 充电状态和充电结束状态指示

⚫ 电池短路保护

⚫ 电池端过压保护

⚫ 睡眠模式电池电流：最大 3uA

⚫ 芯片过温保护

⚫ 工作环境温度：－40℃ 到 ＋85℃

⚫ 8 管脚散热增强型 SOP 封装(eSOP8)

⚫ 产品无铅，满足 Rohs，不含卤素

应用范围：

⚫ 移动电源

⚫ 手持设备

⚫ 便携式工业和医疗仪器

⚫ 电子烟

⚫ 独立电池充电器

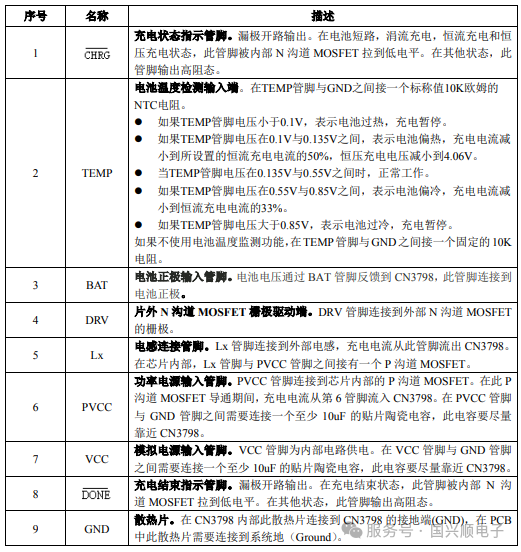

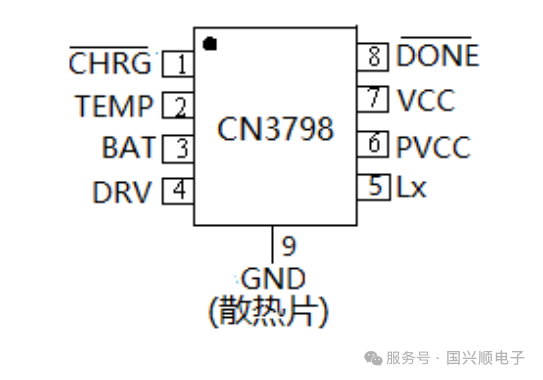

封装脚位：

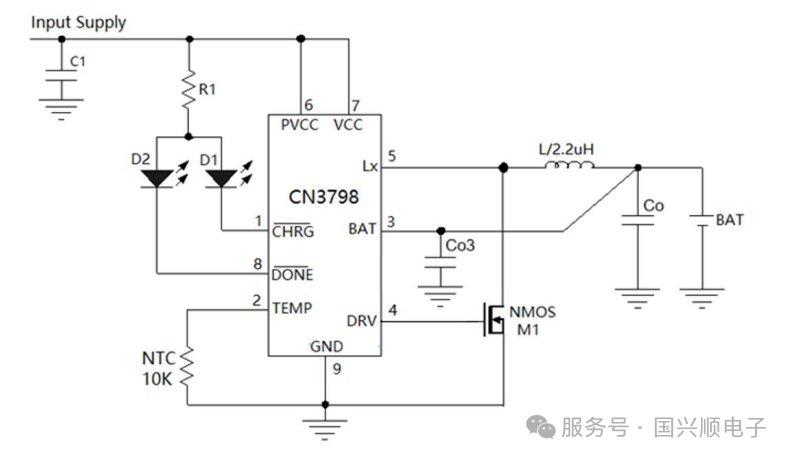

应用电路：
