DEAPDataset的EEG脑电图数据（Emotion_Prediction）使用介绍【第一期】

java 2025/6/26 13:46:40

DEAPDataset一个用于分析人类情感状态的多模态数据集。在 32 名参与者观看 40 段一分钟长的音乐视频片段时，记录了他们的脑电图（EEG）和外周生理信号。参与者对每个视频的唤醒度、效价、喜好 / 厌恶、支配度和熟悉度水平进行了评分。在 32 名参与者中，有 22 人的 frontal face 视频也被记录了下来。我们使用了一种新的刺激材料选择方法，该方法利用了从 last.fm 网站通过情感标签检索、视频高光检测和一个在线评估工具。

下载地址：https://www.eecs.qmul.ac.uk/mmv/datasets/deap/index.html

该数据集已公开提供，我们鼓励其他研究人员使用它来测试他们自己的情感状态估计方法。该数据集首次在以下论文中介绍：点击这里

数据集说明：原始数据与预处理版本介绍

1. 原始数据文件（Data_original.zip）

这些是原始记录数据，包含 32 个.bdf 文件（由 Actiview 软件生成的 BioSemi 数据格式），每个文件有 48 个记录通道，采样率为 512Hz。具体通道分布如下：

  • 32 个 EEG 通道、12 个外周生理通道、3 个未使用通道和 1 个状态通道。
  • .bdf 文件可通过多种软件工具读取，如 Matlab 的 EEGLAB 和 BIOSIG 工具包。
数据采集地点差异

数据在两个地点采集，导致格式存在细微差异：

  1. EEG 通道顺序不同：特温特（参与者 1-22）和日内瓦（参与者 23-32）的通道命名和排序不同，具体转换关系见下表：
通道编号特温特通道名日内瓦通道名日内瓦→特温特索引特温特→日内瓦索引
1Fp1Fp111
2AF3AF322
3F7F344
4F3F733
...............
32CzO22417
  1. GSR 测量单位不同：
    • 特温特的 GSR 为皮肤电阻（单位：纳西门子，nS），日内瓦的 GSR 为皮肤电导（单位：欧姆，Ω）。
    • 转换公式：GSRGeneva = 10⁹ / GSRTwente
其他通道说明
通道编号通道名内容描述
33-36EXG1-EXG4眼电（hEOG：水平眼电；vEOG：垂直眼电）
37-38EXG5-EXG6颧肌肌电（zEMG）
39-40EXG7-EXG8斜方肌肌电（tEMG）
41GSR1皮肤电反应（左手中指和无名指）
42-44Erg1-Erg2未使用
45Resp呼吸带信号
46Plet体积描记图（左拇指）
47Temp温度（左小指）
48Status状态通道（包含刺激开始 / 结束标记）
状态通道标记说明
状态码事件持续时间事件描述
1（首次）N/A实验开始（参与者按键启动）
1（第二次）120000 ms基线记录开始
1（后续）N/A评分界面开始
21000 ms视频同步界面（首次试验前、休息前后、最后一次试验后）
35000 ms试验开始前的注视界面
460000 ms音乐视频播放开始
53000 ms视频播放后的注视界面
7N/A实验结束
2. 预处理数据文件（Data_preprocessed_matlab.zip 和 Data_preprocessed_python.zip）

这些文件包含降采样（至 128Hz）、预处理和分段后的数据，格式为 Matlab（.mat）或 Python（pickled numpy），适合快速测试分类 / 回归算法。每个压缩包包含 32 个文件（每位参与者一个）。

标签含义解析

一、EEG 电极位置标签（前 14 个）

这些标签代表头皮电极的位置，遵循国际 10-20 电极定位系统，用于标注 EEG 信号的采集位置：

标签电极位置说明脑区关联
AF3/AF4前额叶前部（靠近前额）涉及情绪调节、决策
F3/F4前额叶（左右半球）与认知、情绪表达相关
F7/F8前颞叶（左右侧）参与听觉处理、记忆
FC5/FC6中央前回（额叶与中央区交界）运动皮层与认知整合
O1/O2枕叶（脑后部）视觉处理中枢
P7/P8顶叶（左右侧）感觉整合、空间认知
T7/T8颞叶（左右侧）听觉处理、语言理解
二、情感维度标签（后 2 个）

valence和arousal是情感心理学中的核心维度，用于量化情感状态：

标签含义评分范围示例场景
valence效价（情感极性）1-9 分（1 = 极度负面，9 = 极度正面）愉悦度、满意度
arousal唤醒度1-9 分（1 = 极度平静，9 = 极度兴奋）兴奋程度、紧张感
三、应用场景

这些标签常见于DEAP 数据集或类似的 EEG 情感识别研究中，例如：

  • 数据格式：每行数据对应一段 EEG 信号（如 1 秒），前 14 列是各电极的电压值，后 2 列是情感评分
  • 研究目标：通过分析不同脑区的 EEG 信号，预测用户的情感效价和唤醒度
  • 典型关联：
    • 前额叶（F3/F4）的 α 波功率可能与效价相关
    • 颞叶（T7/T8）的 β 波活动可能与唤醒度相关
# 包含CSV文件的目录directory = './Data/'# 初始化列表，用于存储EEG通道和标签all_eeg_channels = []all_labels = []# 遍历目录中的每个文件for filename in os.listdir(directory):    if filename.endswith(".csv"):        file_path = os.path.join(directory, filename)        print(file_path)        # 读取CSV文件        data = pd.read_csv(file_path)                # 选择EEG通道列        eeg_channels = data[['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8']][:-2]                # 选择情绪效价和唤醒度列        labels = data[['valence', 'arousal']].iloc[0]                # 将EEG通道和标签转换为数组并存储        all_eeg_channels.append(eeg_channels.values)        all_labels.append(labels.values)# 将列表转换为数组all_eeg_channels_array = np.array(all_eeg_channels)all_labels_array = np.array(all_labels)# 打印数组的形状(数据维度的大小)print("All EEG Channels Array Shape:", all_eeg_channels_array.shape)print("All Labels Array Shape:", all_labels_array.shape)

def map_labels(valence, arousal):    # 将情绪效价和唤醒度映射为四个类别    if valence <= 2.5and arousal <= 2.5:        return0# 低情绪效价，低唤醒度    elif valence <= 2.5and arousal > 2.5:        return1# 低情绪效价，高唤醒度    elif valence > 2.5and arousal <= 2.5:        return2# 高情绪效价，低唤醒度    else:        return3# 高情绪效价，高唤醒度# 示例用法：# 对所有标签进行映射，将情绪效价和唤醒度转换为类别标签labels_mapped = np.array([map_labels(valence, arousal) for valence, arousal in all_labels_array])# 打印映射后的标签数组labels_mapped
array([0, 2, 1, 3, 0, 3, 1, 3, 0, 3, 1, 3, 0, 3, 1, 3, 0, 3, 1, 3, 0, 3,       1, 3, 0, 3, 3, 3, 3, 3, 0, 3, 3, 2, 1, 2, 3, 1, 1, 3, 2, 2, 0, 3,       2, 3, 3, 3, 2, 0, 0, 2, 0, 3, 1, 3, 0, 2, 1, 3, 0, 2, 1, 3, 0, 2,       1, 3, 2, 3, 1, 3, 2, 0, 1, 2, 0, 2, 1, 3, 0, 3, 1, 3, 0, 2, 1, 3,       0, 0, 0, 3, 0, 3, 1, 3, 0, 2, 1, 3])

检查形状和数据类型：检查阵列的形状和数据类型。

汇总统计：计算脑电通道的均值、中位数、最小值、最大值、标准差等基本汇总统计。

可视化：绘制每个EEG通道的直方图或箱形图，以了解其分布。

相关性分析：计算EEG通道之间的相关系数，并使用热图将其可视化。

标签分析：绘制价和觉醒标签的直方图或箱形图，以了解其分布。

标签相关性：计算价和觉醒标签之间的相关性。

特征工程：探索潜在的特征工程技术，如傅里叶变换、小波变换或其他信号处理方法。

异常检测：检测和处理异常值，如果存在于数据中。

channel_names = ['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8']# 3. 可视化# 设置图形的大小plt.figure(figsize=(12, 8))# 遍历所有EEG通道for i in range(all_eeg_channels_array.shape[2]):    # 创建子图，4行4列，第i+1个位置    plt.subplot(4, 4, i+1)    # 绘制第i个通道的直方图    # 使用flatten()将二维数组展平为一维数组，bins=50表示直方图的柱数    plt.hist(all_eeg_channels_array[:,:,i].flatten(), bins=50, color='skyblue', alpha=0.7)    # 设置子图的标题，显示通道名称    plt.title(f"{channel_names[i]} Channel Histogram")    # 设置x轴标签    plt.xlabel("Value")    # 设置y轴标签.分别设置x轴和y轴的标签，表示值和频率。    plt.ylabel("Frequency")# 调整子图之间的布局，使其紧凑plt.tight_layout()# 显示图形plt.show()

# 降低样本大小以进行相关性分析，对单个样本的EEG通道数据进行相关性分析，并将相关性矩阵以热力图的形式可视化sample_size = 1# 现在样本大小为1sample_data = all_eeg_channels_array[0] # 取第一个样本# 计算样本数据的相关性矩阵corr_matrix = np.corrcoef(sample_data.T)# 绘制相关性矩阵plt.figure(figsize=(10, 8))sns.heatmap(corr_matrix, cmap='coolwarm', annot=True, fmt=".2f",             xticklabels=['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8'],            yticklabels=['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8'])plt.title("Correlation Matrix of EEG Channels (Single Sample)")plt.xlabel("EEG Channels")plt.ylabel("EEG Channels")plt.show()

# 计算所有样本的相关性矩阵，计算所有样本的EEG通道之间的相关性矩阵，然后求这些相关性矩阵的平均值，并将平均相关性矩阵以热力图的形式可视化。cor_matrices = np.array([np.corrcoef(sample.T) for sample in all_eeg_channels_array])# 沿着一个新的维度堆叠相关性矩阵stacked_cor_matrices = np.stack(cor_matrices, axis=2)# 沿着新的维度取平均值，得到平均相关性矩阵average_cor_matrix = np.mean(stacked_cor_matrices, axis=2)# 绘制平均相关性矩阵plt.figure(figsize=(10, 8))sns.heatmap(average_cor_matrix, cmap='coolwarm', annot=True, fmt=".2f",             xticklabels=['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8'],            yticklabels=['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8'])plt.title("Average Correlation Matrix of EEG Channels")plt.xlabel("EEG Channels")plt.ylabel("EEG Channels")plt.show()

# 5. 标签分析：对情绪效价（valence）和唤醒度（arousal）标签进行可视化分析，具体来说是绘制它们的直方图。# 设置图形的大小plt.figure(figsize=(10, 4))# 绘制情绪效价的直方图plt.subplot(1, 2, 1) # 创建子图，1行2列，第1个位置plt.hist(all_labels_array[:,0], bins=20, color='skyblue', alpha=0.7) # 绘制直方图plt.title("Valence Histogram") # 设置子图的标题plt.xlabel("Valence") # 设置x轴标签plt.ylabel("Frequency") # 设置y轴标签# 绘制唤醒度的直方图plt.subplot(1, 2, 2) # 创建子图，1行2列，第2个位置plt.hist(all_labels_array[:,1], bins=20, color='salmon', alpha=0.7) # 绘制直方图plt.title("Arousal Histogram") # 设置子图的标题plt.xlabel("Arousal") # 设置x轴标签plt.ylabel("Frequency") # 设置y轴标签# 调整子图之间的布局，使其紧凑plt.tight_layout()# 显示图形plt.show()

# 6. 标签相关性# 计算情绪效价和唤醒度标签之间的相关性矩阵label_corr_matrix = np.corrcoef(all_labels_array[:,0], all_labels_array[:,1])# 绘制热力图plt.figure(figsize=(8, 6))sns.heatmap(label_corr_matrix, cmap='coolwarm', annot=True, fmt=".2f")plt.title("Correlation between Valence and Arousal Labels")plt.xlabel("Valence")plt.ylabel("Arousal")plt.show()

# 3. 可视化：数据分布；对每个EEG通道的数据分布进行可视化，具体来说是绘制每个通道的直方图。# 设置图形的大小plt.figure(figsize=(12, 8))# 遍历所有EEG通道for i in range(all_eeg_channels_array.shape[2]):    # 创建子图，4行4列，第i+1个位置    plt.subplot(4, 4, i+1)    # 绘制第i个通道的直方图    # 使用flatten()将二维数组展平为一维数组，bins=50表示直方图的柱数    plt.hist(all_eeg_channels_array[:, :, i].flatten(), bins=50, color='skyblue', alpha=0.7)    # 设置子图的标题，显示通道名称    plt.title(f"{channel_names[i]} Channel Distribution")    # 设置x轴标签    plt.xlabel("Value")    # 设置y轴标签    plt.ylabel("Frequency")# 调整子图之间的布局，使其紧凑plt.tight_layout()# 显示图形plt.show()

# 绘制小提琴图plt.figure(figsize=(12, 8)) # 设置图形的大小为12×8英寸# 使用Seaborn的violinplot函数绘制小提琴图sns.violinplot(data=all_eeg_channels_array.reshape(-1, all_eeg_channels_array.shape[-1]),                palette='muted', inner='point')plt.title('Distribution of EEG Data Across Channels') # 设置图形的标题plt.xlabel('Channels') # 设置x轴标签plt.ylabel('EEG Data') # 设置y轴标签# 设置x轴刻度的位置和标签，显示通道名称plt.xticks(ticks=np.arange(all_eeg_channels_array.shape[-1]), labels=channel_names)plt.show() # 显示图形

from scipy.signal import butter, filtfiltchannel_names = ['AF3', 'AF4', 'F3', 'F4', 'F7', 'F8', 'FC5', 'FC6', 'O1', 'O2', 'P7', 'P8', 'T7', 'T8']# 定义滤波器参数lowcut = 0.5# 带通滤波器的下截止频率（单位：赫兹）highcut = 45# 带通滤波器的上截止频率（单位：赫兹）fs = 128      # 采样频率（单位：赫兹）order = 4     # 滤波器的阶数# 定义一个函数，用于创建Butterworth带通滤波器的系数def butter_bandpass(lowcut, highcut, fs, order=4):    nyquist = 0.5 * fs # 计算奈奎斯特频率    low = lowcut / nyquist # 将下截止频率归一化    high = highcut / nyquist # 将上截止频率归一化    b, a = butter(order, [low, high], btype='band') # 创建滤波器系数    return b, a# 定义一个函数，用于应用Butterworth带通滤波器def butter_bandpass_filter(data, lowcut, highcut, fs, order=4):    b, a = butter_bandpass(lowcut, highcut, fs, order=order) # 获取滤波器系数    filtered_data = filtfilt(b, a, data) # 对数据进行滤波    return filtered_data# 对每个EEG通道应用滤波器filtered_data = np.zeros_like(all_eeg_channels_array) # 创建一个与原始数据形状相同的数组，用于存储滤波后的数据for i in range(all_eeg_channels_array.shape[2]): # 遍历每个通道    filtered_data[:,:,i] = butter_bandpass_filter(all_eeg_channels_array[:,:,i], lowcut, highcut, fs, order) # 对每个通道的数据进行滤波# 可视化滤波后的数据plt.figure(figsize=(12, 8)) # 设置图形的大小for i in range(filtered_data.shape[2]): # 遍历每个通道    plt.subplot(4, 4, i+1) # 创建子图    plt.plot(filtered_data[:,:,i].flatten(), color='skyblue') # 绘制滤波后的数据    plt.title(f"{channel_names[i]} Channel (Filtered)") # 设置子图的标题    plt.xlabel("Time") # 设置x轴标签    plt.ylabel("Amplitude") # 设置y轴标签plt.tight_layout() # 调整子图之间的布局plt.show() # 显示图形

from scipy.signal import butter, filtfiltimport numpy as npimport matplotlib.pyplot as plt# 定义滤波器参数lowcut = 0.5# 下截止频率（单位：赫兹）highcut = 45# 上截止频率（单位：赫兹）fs = 128      # 采样频率（单位：赫兹）order = 4     # 滤波器阶数# 定义一个函数，用于创建Butterworth带通滤波器的系数def butter_bandpass(lowcut, highcut, fs, order=4):    nyquist = 0.5 * fs # 计算奈奎斯特频率    low = lowcut / nyquist # 将下截止频率归一化    high = highcut / nyquist # 将上截止频率归一化    b, a = butter(order, [low, high], btype='band') # 创建滤波器系数    return b, a# 定义一个函数，用于对3D数组应用Butterworth带通滤波器def butter_bandpass_filter_3d(data, lowcut, highcut, fs, order=4):    filtered_data = np.zeros_like(data) # 创建一个与输入数据形状相同的数组，用于存储滤波后的数据    for i in range(data.shape[0]): # 遍历第一个维度（样本）        for j in range(data.shape[1]): # 遍历第二个维度（通道）            b, a = butter_bandpass(lowcut, highcut, fs, order=order) # 获取滤波器系数            filtered_data[i, j, :, :] = filtfilt(b, a, data[i, j, :, :]) # 对每个通道的数据进行滤波    return filtered_data# 对EEG通道数据应用滤波器filtered_data = butter_bandpass_filter_3d(reshaped_channels_array, lowcut, highcut, fs, order)# 可视化每个通道的滤波后数据plt.figure(figsize=(16, 20)) # 设置更大的图形尺寸for i in range(filtered_data.shape[1]): # 遍历通道    for j in range(filtered_data.shape[2]): # 遍历子段        plt.subplot(14, 5, i*5 + j + 1) # 创建子图        plt.plot(filtered_data[0, i, j, :].flatten(), color='skyblue') # 绘制滤波后的数据        plt.title(f"{channel_names[i]} Channel (Filtered)", fontsize=8) # 设置子图的标题        plt.xlabel("Time", fontsize=8) # 设置x轴标签        plt.ylabel("Amplitude", fontsize=8) # 设置y轴标签plt.tight_layout() # 调整子图之间的布局plt.show() # 显示图形

代码主要实现了对脑电（EEG）数据的处理、分析和特征提取，用于情绪识别相关的研究或应用。以下是对代码功能的详细介绍：

一、数据读取与初步处理

  1. 导入必要的库
    使用os处理文件路径，pandas和numpy处理数据，matplotlib和seaborn进行数据可视化。

  2. 读取 CSV 格式的 EEG 数据

    • 遍历指定目录下的所有 CSV 文件（如S01G1AllChannels.csv等），这些文件可能包含不同受试者（S01到S25）和不同组（G1到G4）的 EEG 数据。
    • 从每个文件中提取 14 个 EEG 通道的数据（如AF3、F3、O1等）和情绪标签（效价valence和唤醒度arousal）。
    • 最终将数据存储为 NumPy 数组，形状为(100, 38250, 14)，其中：
      • 100表示 100 个样本（文件），
      • 38250表示每个样本的时间点数量，
      • 14表示 14 个 EEG 通道。

二、数据探索与可视化

  1. 数据基本信息检查
    查看数据形状、数据类型（如float64），确保数据读取正确。

  2. 描述性统计分析
    计算每个 EEG 通道的均值、中位数、最小值、最大值和标准差，了解数据的基本分布特征。

  3. 数据可视化

    • 直方图：展示每个 EEG 通道的数据分布，观察数据的集中趋势和离散程度。
    • 箱线图：检测数据中的异常值，了解数据的四分位数分布。
    • 小提琴图：同时展示数据的分布密度、中位数和四分位数，比箱线图更直观。
    • 相关性热图：计算单个样本或所有样本的 EEG 通道间相关性，通过热图可视化通道间的关联性（颜色越暖表示正相关性越强，越冷表示负相关性越强）。

  4. 情绪标签分析

    • 绘制效价（valence）和唤醒度（arousal）的直方图，了解情绪标签的分布。
    • 计算两者的相关性，分析情绪维度之间的关系。

三、数据重塑与预处理

  1. 数据分段（Segmentation）
    将长序列的 EEG 数据分割为多个段（segments）和子段（subsegments），以便提取更细粒度的特征。例如，将 38250 个时间点分割为 6 个段，每个段再分为 5 个子段，最终形状为(100, 6, 14, 5, 1275)。

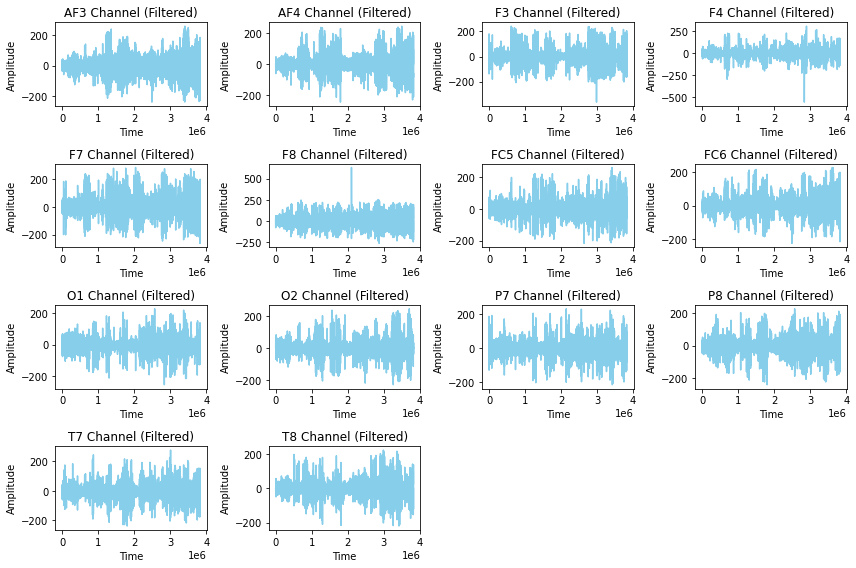

  2. 带通滤波
    使用 Butterworth 滤波器对 EEG 数据进行滤波，去除低频（<0.5Hz）和高频（>45Hz）噪声，保留脑电信号的有效频段（0.5-45Hz）。滤波后的数据更适合后续特征提取。

四、特征提取（微分熵，Differential Entropy）

  1. 微分熵计算
    微分熵是衡量信号不确定性的指标，常用于 EEG 信号的频域特征提取。代码通过以下步骤计算：

    • 对每个 EEG 通道的子段数据进行直方图统计，估计概率密度函数。
    • 基于概率密度计算微分熵（以 2 为底），反映信号的频域复杂度。
    • 最终得到的特征形状为(600, 14, 1275, 5)，其中：
      • 600表示 600 个样本（分段后），
      • 14表示 14 个通道，
      • 1275表示每个子段的时间点，
      • 5表示 5 个子段。

  2. 数据洗牌（Shuffle）
    使用sklearn.utils.shuffle对特征和标签进行随机洗牌，避免模型训练时的顺序偏差，确保数据随机性。

五、情绪标签映射

  1. 情绪分类
    将连续的效价和唤醒度标签映射为 4 类离散情绪：
    • 0：低效价 + 低唤醒度（平静）
    • 1：低效价 + 高唤醒度（焦虑）
    • 2：高效价 + 低唤醒度（愉悦）
    • 3：高效价 + 高唤醒度（兴奋）
      映射后的标签用于后续的分类任务。

六、整体流程总结

  1. 数据获取：读取多通道 EEG 数据和情绪标签。
  2. 探索性分析：通过统计和可视化了解数据分布与相关性。
  3. 预处理：分段和滤波，提升数据质量。
  4. 特征提取：计算微分熵，将时域信号转换为频域特征。
  5. 数据准备：洗牌和标签映射，为机器学习模型训练做准备。

该流程常用于脑电情绪识别研究，通过特征提取和分类可实现基于 EEG 信号的情绪状态预测。
