电工基础【9】万用表使用、维修查找思路

19 万用表、钳形电流表的使用技巧

(万用表等工具的应用)
一、万用表的讲解
1、万用表的介绍
2、万用表测量直流电压
3、万用表测量交流电压
4、万用表判断导线的通和断
5、万用表测量电阻
二、钳形电流表的使用

-----小记-----
万用表的话形式有很多种，像这种数字式的，数字显示的都是很直观的。现在有以前有很多指针式的，那指针式的用的不方便，我们还是推荐这个数字式的。

它能测的东西很多啊，是不是？你看这个，微法是微法什么东西啊？这是电容，电压，电阻什么东西啊，我们不管它。
我们一般要用的话是这个档，这鸣叫档，鸣叫档的话就是可以测电阻，也可以测那个电线的通和断，还有这些电阻档啊，可以测量电阻的。这边的话就测直流的也有可能用到，这直流电压的。这边测交流电压的。好，我们一般用到这四个（鸣叫档、电阻档、直流档、交流档）。

好，这个万用表表笔的话，我们怎么插？红色的话我们就插这里，写的 A 啊， A 是电流和电压这里啊，还有这个 Com 口插黑色的啊。不要插反，插反的话对我们测试有点影响。当然你用习惯也不影响啊。

我们再看看，这些开关的话，不同型号的，不同牌子的，它上面有很多开关，我们不管它。它有些开关是那种锁屏的，有些是灯呐，还有些是启动开关，我们不管它，我们知道这些应用就可以了啊。

万用表示例图

好，现在我们讲下这个测电压，测电压的话，必须要先估算一下，比如说我们想测个家用的 220 的电压，对吧？

我们能不能用 200 伏测 220 的？不能，我们要用这个大的测小的，我们要用 750 的测 220 的，对不对？
我们先自己判断一下它的电压大概在哪个范围，我们就用哪个档位测。啊，如果我们测 110 伏的，我们用哪个档测啊？测交流 110 伏的，我们用哪个档测啊？就 200 伏的测啊。用 750 的能不能测呢？也能测，但是测的话，没有这个这么准确，对不对？
所以我们要先判断一下它，自己判断一下它是哪个档位的，我们先测一下。如果你不知道它是什么档位的，你先用最大档位测，测完之后呢，你就知道它大概在哪个地方，再用这个小的档位测。测直流也一样，我们测直流 24 伏的，我们用哪个档位测啊？直流 24 伏是不是比 20 伏要大？我们要用所以 20 伏以后的。我们也可以用 200 伏的直流的，对不对？【测电阻、电流也是一样类似】

测电阻的好处啊，你把两个表笔放在那个东西上，放在电阻这个上面。啊，你从这里两百欧一路打过来都无所谓啊，你打哪个看哪个准确一点，你就用哪个就可以了啊。你放上面，你一路打过来。
测电压的话，最好不要这样子。这你先判断好之后的话，你再用万用表，再用表笔插进去，对不对？

好，你看我们测这个 220 的电压，但是它已经超过 220 了，变成 231 了。这样子也无所谓，像有些产品的，它 380 的，说是 380 的，拿万用表一测的话，它 410 都有可能，对吧？哈，但是没问题的。啊，超出一点或者低一点是没问题的，是正常的哈。

好，我们测 220 的话，我们是不是要用高于 200 的，我们用 750 的。而且这是交流的，我打到 750 这个档位。
我们拿这个两万表笔插进去，当然我们测的时候最好是一只手拿着两个万表笔，不要两只手手拿，两只手拿着一搓一搓的话，这个相对来说比较危险一点。要一只手拿，尽量尽量一只手拿。我说尽量啊，你如果你一只手测不到的话，你不好测的话，你两只手也可以啊。

我们拿它插进去，插进去之后它会显示这个电压，对不对？啊，显示我们的交流电压。

直流的话，我们用红表笔，红色的表笔，这个正这一段，黑色表笔这负这一段。这电池我们现在大家也知道哪个是正，哪个是负。这一测的结果的话，它是显示正数，你看没有？显示正，这个电池的话一般是 1.5 伏，这个南孚电池比较出名，也是 1.5 伏，它还是比较标准的，1.48 多是吧？还是相差不多，差一点点，嗯，是很正确。

如果我们万用表笔搞反了怎么办呢？我们的黑色表笔打了，放到这边来了，红色表笔放到这边来了，会出现什么状况呢？

我用黑色表笔测正，红色表笔测负。我们测到它会出现一个负号。负一点多。好，我们可以利用这个原理，可以判断这个直流的正和负。比如说我们有个直流电源，我不知道哪条线是正，哪条线是负，怎么办呢？

我们一测的话，它显示正的话，就说明这红色表面这就是正极，是不是？黑色表笔测的是负极。假如刚好相反，有负号的话，就刚好我们测反了，说明红色表笔放的就是负极，黑色表笔放的是正极。

如果是我们家用电或者变压器出来的电，交流 220 伏，我们如何判断它是哪根是零线，哪根是火线呢？我们怎么判断？

好，我们也有办法判断，也用万用表判断。我用这种方法，你看我们这里，啊这两个孔是吧？要不这个零线，要不这个零线，反正两个有一根零线，有一根火线，对不对？好，我们可以用一个红色的表笔插到这上面，啊随便插一根，啊插这边也可以，插这边也可以，我们先插一根，插到这边来先测。好，我们再用黑色的表笔放到一根地线去，啊我这是铁，放在铁上，铁上的话你接地稍微良好一点，啊但你不要放地里显示啥？哼。啊，我们可以放在那个地上面，潮湿一点的地方也可以，也可以放在铁上面，铁上面的话，接地效果有点接地那种，放在机械上面的，机器上面的找个螺丝也可以啊，放那个螺丝上面也可以。

我们测一下它，它显示多少伏。好，我们红色表笔放这里，它显示 0 伏，我们黑色表笔放，接到地线去，对不对？啊，大家也可以接那个，放那个双色线上面，这是地线上面。我放地线上面来，它一测的话，它显示 0 伏的话，说明它是零线。

好，我再把它放到这边孔来，我们看它什么效果。我们把这插这孔的话，我们同样把这个黑色表笔放这个铁上面，它显示 200 多伏，说明它是火线。

好，我们这是利用什么原理呢？利用了那个火线，220 伏的火线，它就是它带电的，零线它是不带电的。利用了这现象，有些时候的话，你测零线的时候，它也有几伏的电，那是感应电啊，或者是别的。我们用这个红色表放在火线上面来测的话，它电压的话一定会很大的啊。事实上的话，我们人去摸零线的话是没事的。那电，是电不死你的。摸火线的话有可能电死你，因为火线的话它有电。

12:40 测直流电压和交流电压示例图

我再看看它如何测电阻。我先检测它，这鸣叫档，通和断呢，我们打到这里(鸣叫档)，打到这的时候它显示 1，是不是？假如我把这两个表笔碰在一起的时候，它显示零，并且这个灯指示灯会闪，会亮，而且会发出声音，发出嗡嗡鸣声，说明它是通的。

比如说我们测一根导线，我们测很长的线，绕过很多地方，绕绕绕绕绕过几百米才回来。好，我拿万用表，我测它，我要判断它这个线是否在中间有断开的情况下。是否断了，我们拿万用表，可以打在鸣叫档。好，两根线的话，两个表笔随便放这两个来，看它会不会响。会响的话，就说明这个线没断。不会响的话，说明这个线断了，对不对？我们这招很常用，经常判断哪个线或者断了没有，或者接触不良了，松了没有，我们经常用这招。

电阻档我们也是非常常用，因为我们要判断那个电机啊，那个线圈啊，有没有电阻啊。假如一个接触器线圈，我们要判断它是否烧了没有，我们怎么办？我们随便打了一个电阻档，我们把红笔放这里，一个黑笔放这边来，我们测它看有没有电阻。
好，我如果这里没电阻，我再打过去这一个。啊这没有，再打一个这个的。如果有电阻的话，说明它没烧。如果没有电阻了，说明这个线圈就烧了，对不对？好，我们来实际来试一下。

我们打开这个软件。这个软件的话(SSCNC Machine Simulation 软件)，测电压是还是行的，测电阻的话，好像不行。

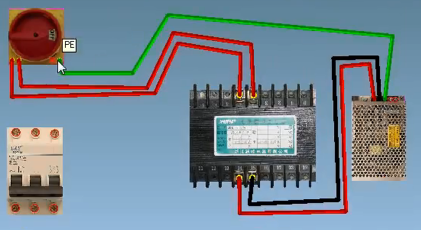

17:30 这PE是地线示例图

18:30 软件测试时红色地方要操作示例图

我们把它的黑色表取出来，放这地线来，显示零伏。好，再把红色表放那边去(火线)。哎，显示零伏，显示零伏说明这个软件是不行的。

20 电气维修实际的例子

维修的时候一般是电器元件坏了。这个维修如何下手呢？

给那个电器线路诊断的话，我们也和医生一样，也先问一下，问一下那个科技人员，他以前是怎么样的，现在怎么不行了？啊，什么时候出现的？这情况呢？那怎么导致这样子的？你先问问他。问清楚之后我们好下手，是吧？

看这个例子“CA6140普通车床”

他说以前这个冷却电机好好的啊，现在怎么不转了呢？叫我们去维修。啊，如果冷却风机不转的话，我们如何下手，对不对？我们首先找到电路图，电路图找到他这个冷却风机，我们同样也找到他冷却风机是哪一个，找到他之后我们先试一下。

我先把这个主机启动一下，主机启动之后啊，我们再把这个，再 SA1 启动一下，看它转不转。不转的话我们看它接触器能不能吸合，是不是？我们先看它主电路，我们看它接触器能不能吸合。

好，假如我们问清楚了，啊接触器不能吸合的话，说明这个控制电路问题。能吸合说明主电路问题，是不是我们把关键点把它缩小化，这样子来找。其他的东西我们就不用看它了，对不对？假如它的接触器能吸合，主触头能吸合，但是就是不转。我们首先要找到的就找这个热继电器，看热继电器跳了没有啊？好，热继电器没跳，没跳之后我们看这个保险丝啊，保险丝有没有烧啊？当然我们再看保险丝也看不出来了，我们用万用表量一下，量一下看这个，这地方有没有，端子这里有没有电压，有没有 380 的电压。
…………

工作中遇到的一些问题：

1、相序反了，导致电机反转
2、电机过载，导致端子冒火花
3、电机缺相导致热过载跳，和烧电机
4、接触器主触头氧化了，导致电机停不下来
5、按钮坏了，导致一上电电机就转
6、中间继电器坏了，导致电磁阀不动作，机器不动
7、电磁阀坏了(里面堵住了，不动)导致气缸不动作
8、气缸漏气，导致电磁的出气孔总是有很大的气漏出
9、相序保护器太敏感，导致机器在某个时间断，总是自动停机
10、直流正负接反，导致中间继电器不动作
11、接近开关用错(PNP/NPN用错)导致机器没反应
12、电源开关盒不稳定导致触摸屏时不时的关机重启
13、PLC 的 24V短路导致 PLC 不工作

21.接好线后的检查

(接好电路后的检查)
1、上电前的准备工作
2、检查主电路是否有短路，电机是否缺相或短路，热继电器整定电流是否恰当。
3、检查控制电路是否短路
4、检查电网电压是否正确

还有你先上电之后，你检查什么东西的话，最好是先检查急停，拍下急停之后的话，看其他动作有没有动作，因为急停很重要，如果我们出什么故障的时候啊，我们必须要按急停，你要确保你的急停是管用的，如果不管用的话那就很麻烦了啊，很容易出现安全事故，对不对？
