Redis 集群

ds 2025/5/11 5:48:08

集群基本介绍

广义的集群，只要是多个机器构成了分布式系统，都可以称为是一个“集群”（主从模式，哨兵模式）

狭义的集群，Redis 提供的集群模式，在这个模式下主要解决的是存储空间不足的问题（拓展存储空间）

引入多组 master/slave，每一组 master/slave 存储数据全集的一部分，从而构成一个更大的整体

——> Redis 集群 Cluster

每一组 master/slave 都可以称为是一个分片 sharding

如果全量数据进一步增加，只需要增加更多的分片即可

数据分片算法

1）哈希求余

借助 hash 函数（例如 MD5），把一个 key 映射到整数，再针对数组的长度求余，得到一个数组的下标

MD5 本身就是一个计算 hash 值的算法，针对一个字符串里面的内容进行一系列的数学转换，最后得到一个整数（十六进制）

1）md5 计算结果是定长的

无论输入的字符串多长，最终算出的结果就是固定长度

2）md5 计算结果是分散的 [哈希函数]

两个原字符串哪怕只有一小部分不一样，算出的 md5 值也会差别很大

3）md5 计算结果是不可逆的 [加密]

根据原字符串，容易计算 md5 值；根据 md5 值，理论上还原不出原字符串

hash(key) % N => 0 这个 key 就要存储到 0 号分片中

后续查询 key 时，也是相同的算法

随着业务数据的增长，原先的分片不足以保存了，就需要“扩容”——>

引入新的分片，N 就改变了 hash(key) % N 就不一定等于 0 了

在扩容后，如果发现某个数据不应该在当前的分片中，就需要重新分配了（搬运数据）

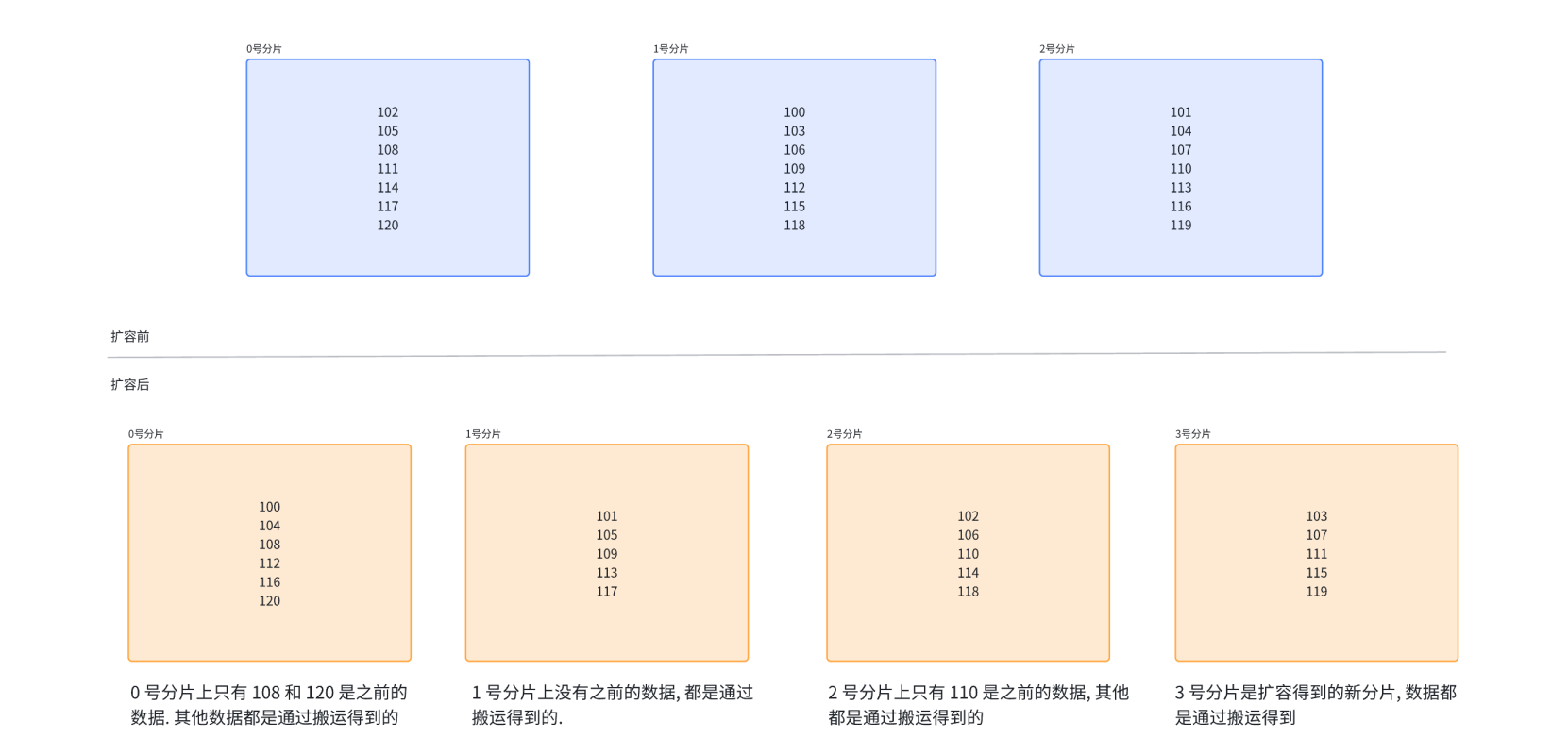

可以看出，上述 20 个数据，只有 3 个不需要搬运，那如果是 20 亿个数据？

上述级别的扩容，开销极大往往是不能直接在生产环境上操作的，只能通过“替换”的方式来实现扩容的

2）一致性哈希算法

在哈希求余这种操作中，当前 key 的分片是交替的

在一致性哈希的设定下，改进成连续出现

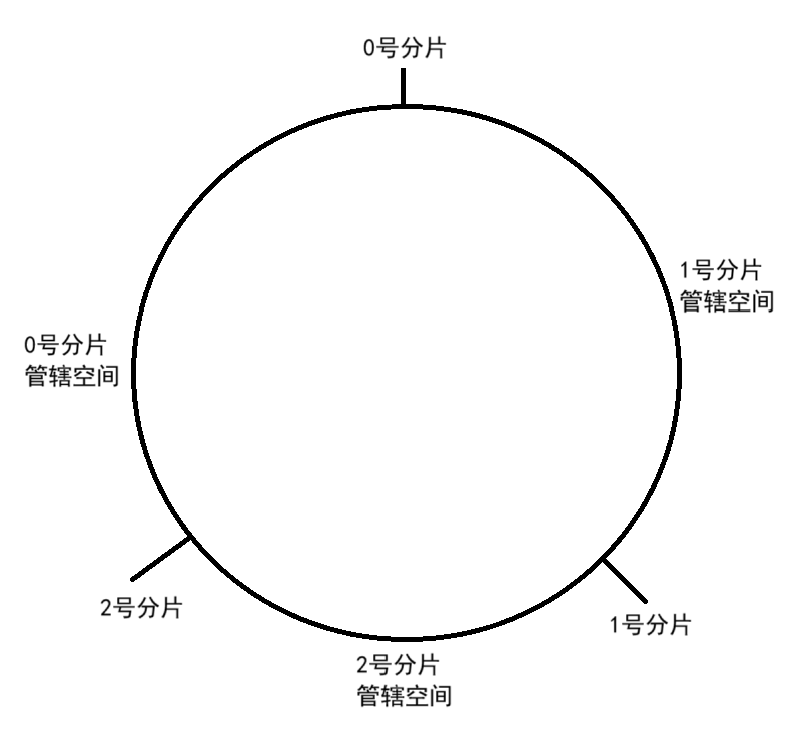

1.把 0 ~ 2*32 -1 映射到一个圆环上，数据按照顺时针增长

2.假设当前存在三个分片，把分片均匀地放到圆环上

3.根据 key 计算 hash 值，再根据 hash 值进行分片

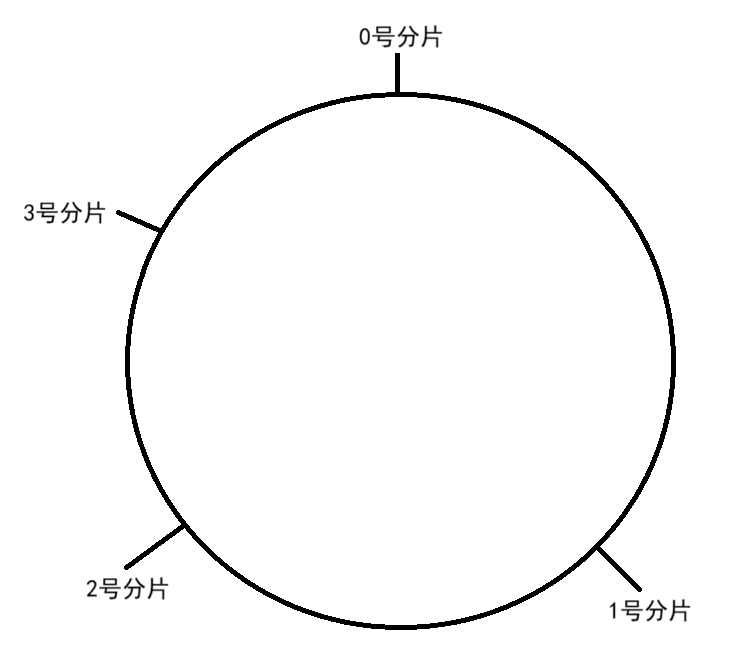

扩容后——>

只需要把 0号分片上的这一段数据搬运到 3号分片即可

其余的分片都是不变的，搬运成本明显降低，但是不同分片上的的数据量就不均匀了（数据倾斜）

3）哈希槽分区算法

Redis 真正采用的是哈希槽分区算法（hash slots）

hash_slot = crc16(key) % 16384 16384 = 16 * 1024 = 2 *14

相当于是把整个哈希值，映射到 16384 个槽位上，也就是 [0, 16384]

假设有三个分片：

~0号分片：[0, 5461]，共5462个槽位

~1号分片：[5462, 10923]，共5462个槽位

~2号分片：[10924, 16384]，共5460个槽位

虽然不是严格的“均匀”，但是差异非常小，此时三个分片上的数据就是比较均匀的

以上只是一种可能的分片方式，每个分片持有的槽位号，可以是连续的，也可以是不连续的

每个分片，会使用“位图”这样的数据结构表示当前持有多少槽位号

16384个bit位，用每一位0/1来区分是否持有每一槽号位

对于16384个bit位，约需要 2kb 的空间

扩容后——>

~0号分片：[0, 4095]，共5462个槽位

~1号分片：[5462, 9557]，共5462个槽位

~2号分片：[10924, 15019]，共5462个槽位

~3号分片：[4096, 5461] + [9558, 10923] + [15019, 16383]，共5462个槽位

在上述过程中，只有被移动的槽位，对应的数据才需要搬运

针对某分片上的槽位号，不一定非得是连续的区间

Redis 中，当前某个分片包含的那些槽位都是可以手动配置的

1）Redis 集群中最多可以有 16384个分片吗？

如果每个分片只有一个槽位，对于集群的数据均匀是难以保证的

因此，Redis 的作者建议集群分片数不应该超过1000（可用性）

2）为什么是16384个槽位？

hehzuozzuozuzhttps://github.com/antirez/redis/issues/2576

• 节点之间通过心跳包通信. 心跳包中包含了该节点持有哪些 slots. 这个是使用位图这样的数据结构表示的. 表示 16384 (16k) 个 slots, 需要的位图大小是 2KB. 如果给定的 slots 数更多了, 比如 65536个了, 此时就需要消耗更多的空间, 8 KB 位图表示了. 8 KB, 对于内存来说不算什么, 但是在频繁的网络心跳包中, 还是一个不小的开销的.

• 另⼀方面, Redis 集群一般不建议超过 1000 个分片. 所以 16k 对于最大 1000 个分片来说是足够用的, 同时也会使对应的槽位配置位图体积不至于很大

搭建集群环境

1）创建目录和配置

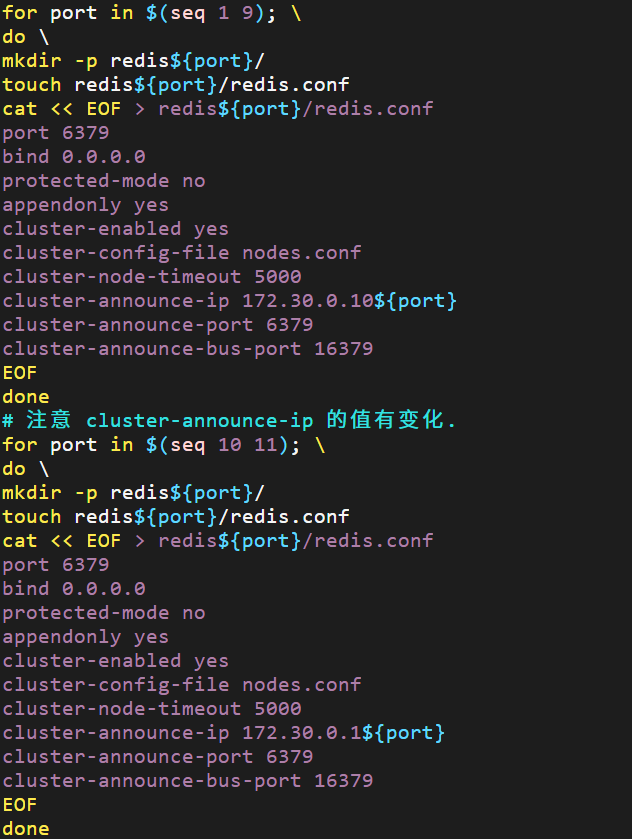

在 generate.sh 中写入 shell 脚本

执行脚本后生成的目录（蓝色）：

cluster-enabled yes：开启集群

cluster-config-file nodes.conf：集群节点生成的配置

cluster-node-timeout 5000：节点失联的超超时信息

cluster-announce-ip 172.30.0.101：节点自身IP（静态IP）

该 Redis 节点所在的主机的IP（当前是使用 docker 容器模拟的主机，此处写的是 docker 容器的IP）

Redis 节点自身绑定的端口（容器内端口），不同的容器内部可以有相同的接口

后续进行端口映射，再把这些容器内的端口映射到容器外的不同端口

cluster-announce-port 6379：节点自身的业务端口

cluster-announce-bus-port 16379：节点自身的总线端口（集群管理的信息交互是通过这个端口进行的）

业务端口：进行业务通信，响应 Redis 客户端的请求

管理端口：完成一些管理上的任务来进行通信（某个分片中从节点的晋升）

一个服务器，可以绑定多个端口

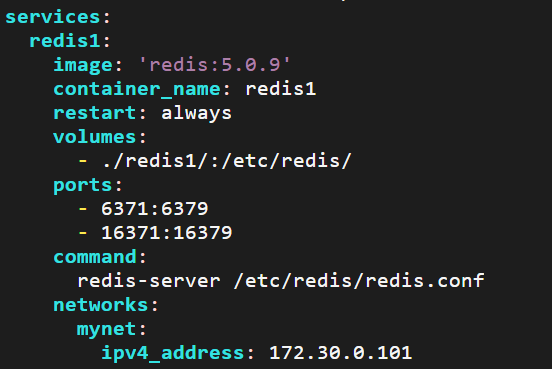

2）编写 docker-compose.yml

将下面的配置添加到 docker-compose.yml 中（注意缩进）

version: '3.7'
networks:
mynet:
ipam:
config:
- subnet: 172.30.0.0/24
services:
redis1:
image: 'redis:5.0.9'
container_name: redis1
restart: always
volumes:
- ./redis1/:/etc/redis/
ports:
- 6371:6379
- 16371:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.101
redis2:
image: 'redis:5.0.9'
container_name: redis2
restart: always
volumes:
- ./redis2/:/etc/redis/
ports:
- 6372:6379
- 16372:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.102
redis3:
image: 'redis:5.0.9'
container_name: redis3
restart: always
volumes:
- ./redis3/:/etc/redis/
ports:
- 6373:6379
- 16373:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.103
redis4:
image: 'redis:5.0.9'
container_name: redis4
restart: always
volumes:
- ./redis4/:/etc/redis/
ports:
- 6374:6379
- 16374:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.104
redis5:
image: 'redis:5.0.9'
container_name: redis5
restart: always
volumes:
- ./redis5/:/etc/redis/
ports:
- 6375:6379
- 16375:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.105
redis6:
image: 'redis:5.0.9'
container_name: redis6
restart: always
volumes:
- ./redis6/:/etc/redis/
ports:
- 6376:6379
- 16376:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.106
redis7:
image: 'redis:5.0.9'
container_name: redis7
restart: always
volumes:
- ./redis7/:/etc/redis/
ports:
- 6377:6379
- 16377:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.107
redis8:
image: 'redis:5.0.9'
container_name: redis8
restart: always
volumes:
- ./redis8/:/etc/redis/
ports:
- 6378:6379
- 16378:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.108
redis9:
image: 'redis:5.0.9'
container_name: redis9
restart: always
volumes:
- ./redis9/:/etc/redis/
ports:
- 6379:6379
- 16379:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.109

redis10:
image: 'redis:5.0.9'
container_name: redis10
restart: always
volumes:
- ./redis10/:/etc/redis/
ports:
- 6380:6379
- 16380:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.110
redis11:
image: 'redis:5.0.9'
container_name: redis11
restart: always
volumes:
- ./redis11/:/etc/redis/
ports:
- 6381:6379
- 16381:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.111

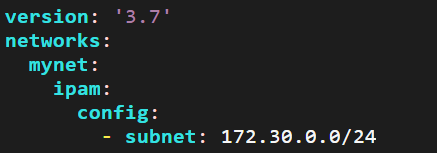

此处为了后续创建静态 IP，需要先手动创建出网络，同时给这个网络也分配 IP

网络原理-IP 协议-IP 地址规则

IP 地址 = 网络号 + 主机号

使用子网掩码区分网络号和主机号

ipv4_address：此处也可以不进行端口映射

映射的目的是为了在容器外面通过客户端直接进行访问

此处配置静态IP

网络号要和之前的网段一致，主机号可以随意配置

3）启动容器

docker-compose up -d

在启动容器前，要确保之前的 redis 都被干掉

ps aux | grep redis

查看 Redis 相关进程

docker ps -a

查看容器

4）构建集群

在命令行中执行以下命令

redis-cli --cluster create 172.30.0.101:6379 172.30.0.102:6379

172.30.0.103:6379 172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379

172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379 --cluster-replicas 2

--cluster create：表示建立集群，后面填写每个节点的 IP 和地址

--cluster-replicas 2：表示每个主节点需要两个从节点备份

从 101 ~ 109 九个节点现在是一个整体，使用客户端上的任意一个节点，本质上是等价的

连接 Redis 客户端：

redis-cli -h 172.30.0.101 -p 6379 静态 IP

redis-cli -p 6379 端口映射

cluster nodes 查看当前集群的信息

设置成集群模式后，当前数据就分片了

key1 通过 hash 计算后，属于 102 这个分片，在当前分片 101 上不能设置

可以在启动 redis-cli 时，加上 -c 选项

此时客户端发现当前 key 不再当前分片上，会自动重定向到对应的分片主机上

使用集群后，之前学的命令大多都可以正常使用（可以使用 hash tag ..处理特殊情况）

故障处理

docker stop redis 停止节点

docker start redis 启动节点

在集群中，从节点挂了，影响不大；主节点挂了，会自动把该主节点下的从节点，挑选一个晋升成主节点（类似于哨兵）

集群机制，也能处理故障转移，但是此处的处理流程和哨兵不太一样

1）故障判定

集群中的所有节点, 都会周期性的使用心跳包进行通信.

1. 节点 A 给节点 B 发送 ping 包, B 就会给 A 返回⼀个 pong 包. ping 和 pong 除了 message type

属性之外, 其他部分都是一样的. 这里包含了集群的配置信息(该节点的id, 该节点从属于哪个分片,

是主节点还是从节点, 从属于谁, 持有哪些 slots 的位图...)

2. 每个节点, 每秒钟, 都会给一些随机的节点发起 ping 包, ⽽不是全发⼀遍. 这样设定是为了避免在节点很多的时候, 心跳包也非常多(比如有 9 个节点, 如果全发, 就是 9 * 8 有 72 组心跳了, 而且这是按照 N^2 这样的级别增长的)

3. 当节点 A 给节点 B 发起 ping 包, B 不能如期回应的时候, 此时 A 就会尝试重置和 B 的 tcp 连接, 看能否连接成功. 如果仍然连接失败, A 就会把 B 设为 PFAIL 状态(相当于主观下线).

4. A 判定 B 为 PFAIL 之后, 会通过 redis 内置的 Gossip 协议, 和其他节点进行沟通, 向其他节点确认 B的状态. (每个节点都会维护一个自己的 "下线列表", 由于视角不同, 每个节点的下线列表也不一定相同)

5. 此时 A 发现其他很多节点, 也认为 B 为 PFAIL, 并且数目超过总集群个数的一半, 那么 A 就会把 B 标记成 FAIL (相当于客观下线), 并且把这个消息同步给其他节点(其他节点收到之后, 也会把 B 标记成FAIL)至此, B 就彻底被判定为故障节点了

核心原则是保证每个 slots 都能正常工作(存取数据)

2）故障转移

上述例子中, B 故障, 并且 A 把 B FAIL 的消息告知集群中的其他节点.

• 如果 B 是从节点, 那么不需要进行故障迁移.

• 如果 B 是主节点, 那么就会由 B 的从节点 (比如 C 和 D) 触发故障迁移了

所谓故障迁移, 就是指把从节点提拔成主节点, 继续给整个 redis 集群提供支持

具体流程如下:

1. 从节点判定自己是否具有参选资格. 如果从节点和主节点已经太久没通信(此时认为从节点的数据和主节点差异太大了), 时间超过阈值, 就失去竞选资格

2. 具有资格的节点, 比如 C 和 D, 就会先休眠一定时间. 休眠时间 = 500ms 基础时间 + [0, 500ms] 随机时间 + 排名 * 1000ms. offset 的值越大, 则排名越靠前(越小)

3. 比如 C 的休眠时间到了, C 就会给其他所有集群中的节点, 进行拉票操作. 但是只有主节点才有投票资格

4. 主节点就会把自己的票投给 C (每个主节点只有 1 票). 当 C 收到的票数超过主节点数目的一半, C 就会晋升成主节点. (C 自己负责执行 slaveof no one, 并且让 D 执行 slaveof C).

5. 同时, C 还会把自己成为主节点的消息, 同步给其他集群的节点. 大家也都会更新自己保存的集群结构信息

上述选举的过程, 称为 Raft 算法, 是一种在分布式系统中广泛使用的算法

在随机休眠时间的加持下, 基本上就是谁先唤醒, 谁就能竞选成功

3）集群宕机

某个或者某些节点宕机, 有的时候会引起整个集群都宕机 (称为 fail 状态)

以下三种情况会出现集群宕机:

• 某个分片, 所有的主节点和从节点都挂了.

• 某个分片, 主节点挂了, 但是没有从节点.

• 超过半数的 master 节点都挂了

集群扩容

当前的集群中，有 101 ~ 109，9个主机，形成 3主，6从的结构

现在把 110 和 111 也加入到集群中，110 为 master，111为 slave，数据分片 3 ——> 4

1）把新的节点加入到集群中

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

add-node 后的第一组地址是新节点的地址，第二组地址是集群中的任意节点的地址

2）重新分配 slots

redis-cli --cluster reshard 172.30.0.101:6379

reshard 后的地址是集群中的任意节点的地址

执行之后, 会进入交互式操作, redis 会提示用户输入以下内容:

• 多少个 slots 要进行 reshard ? (此处填写 4096)

• 哪个节点来接收这些 slots ? (此处填写 172.30.0.110 这个节点的集群节点 id)

• 这些 slots 从哪些节点搬运过来? (此处填写 all)

all：表示从其他每个持有 slots 的 master 都拿过来点

手动指定：从某个或者某几个节点来移动 slots（以 done 结尾）

输入 all 之后，会给出搬运计划（还没有真正搬运），当输入 yes 之后，搬运真正开始 ——>

重新划分 slots，把 slots 对应上的数据也搬运到新主机上（比较重量级的操作）

在搬运 slots / key 的过程中，客户端能否访问 Redis 集群？

大部分的 key 不需要搬运，针对这些未搬运的 key，此时可以正常访问

针对正在搬运的 key，是有可能出现访问出错的情况

追求更高的可用性，减少对用户的影响 ——>

搞一组新的机器，重新搭建集群，并且把数据导入进来，使用新的集群替代旧的集群（成本最高）

3）给新的主节点添加从节点

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster

slave --cluster-master-id [172.30.1.110 节点的 nodeId]

集群的缩容

1）删除从节点

redis-cli --cluster del-node [ 集群中任一节点 ip:port] [ 要删除的从机节点 nodeId]

2）重新分配 slots

redis-cli --cluster reshard 172.30.0.101:6379

3）删除主节点

redis-cli --cluster del-node [ 集群中任一节点 ip:port] [ 要删除的从机节点 nodeId]
