HDMI如何进行插入检测

ds 2025/7/19 3:11:24

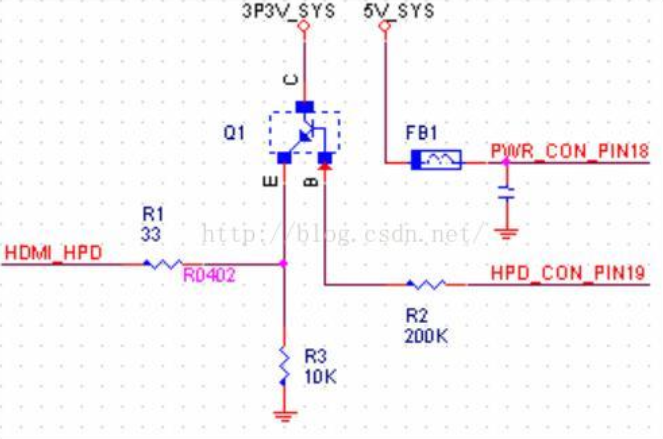

当HPD引脚电压大于2V时，判断显示器与主机连接：当检测到HPD引脚电压小于0.8V时，则判断显示器与主机连接已经断开。

✅ 方式一：通过Hot Plug Detect（HPD）引脚

HDMI 标准接口中有一个专用引脚用于检测插入事件，叫做 HPD（Hot Plug Detect），它是第19号引脚。

原理：

HPD信号由接收端设备（如显示器/电视）提供。
当接收端准备就绪并且电缆已插入时，HPD 引脚会拉高（一般为 5V 电平）。
主机（发送端，如电脑或嵌入式设备）可以监测这个引脚的高电平，判断是否插入了显示器。

应用方式：

MCU 或 SoC 检测这个 GPIO 引脚的电平。
也可以设置中断触发，当 HPD 电平变化时通知系统处理。

✅ 方式二：通过 I2C 读取 DDC/EDID 数据

HDMI 中的 15号（SCL）和 16号（SDA）引脚用于 DDC 通信，用于读取显示器的 EDID（Extended Display Identification Data）。

原理：

若 HDMI 显示设备插入并供电，主机就可以通过 DDC 读取到 EDID。
如果读取失败，则可能没有连接设备或设备未上电。

缺点：

通常作为确认手段，用于验证是否连接的是有效显示设备。
不如 HPD 检测直接且实时。

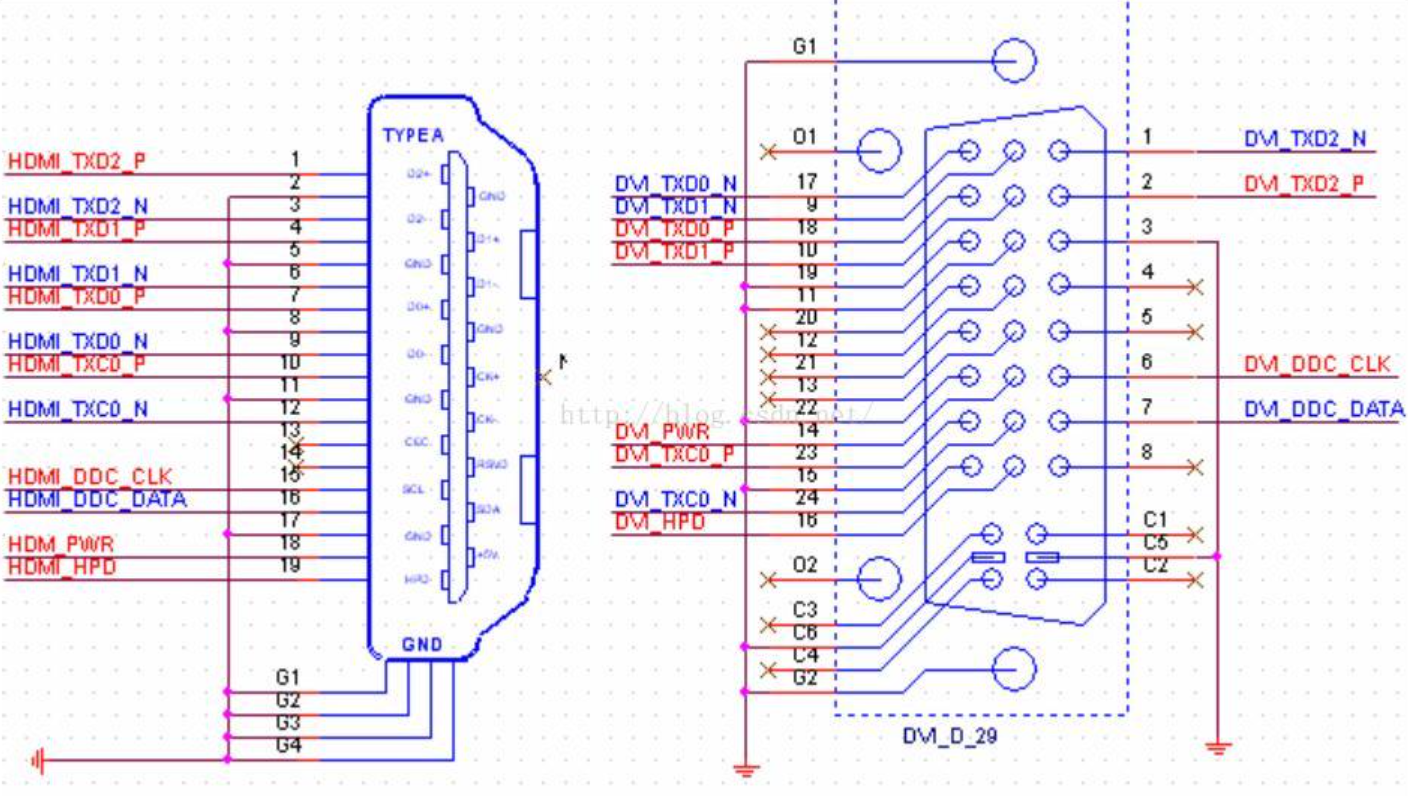

5V的HDMI电压来之后，HDMI_RX_DET引脚电平会被拉低：

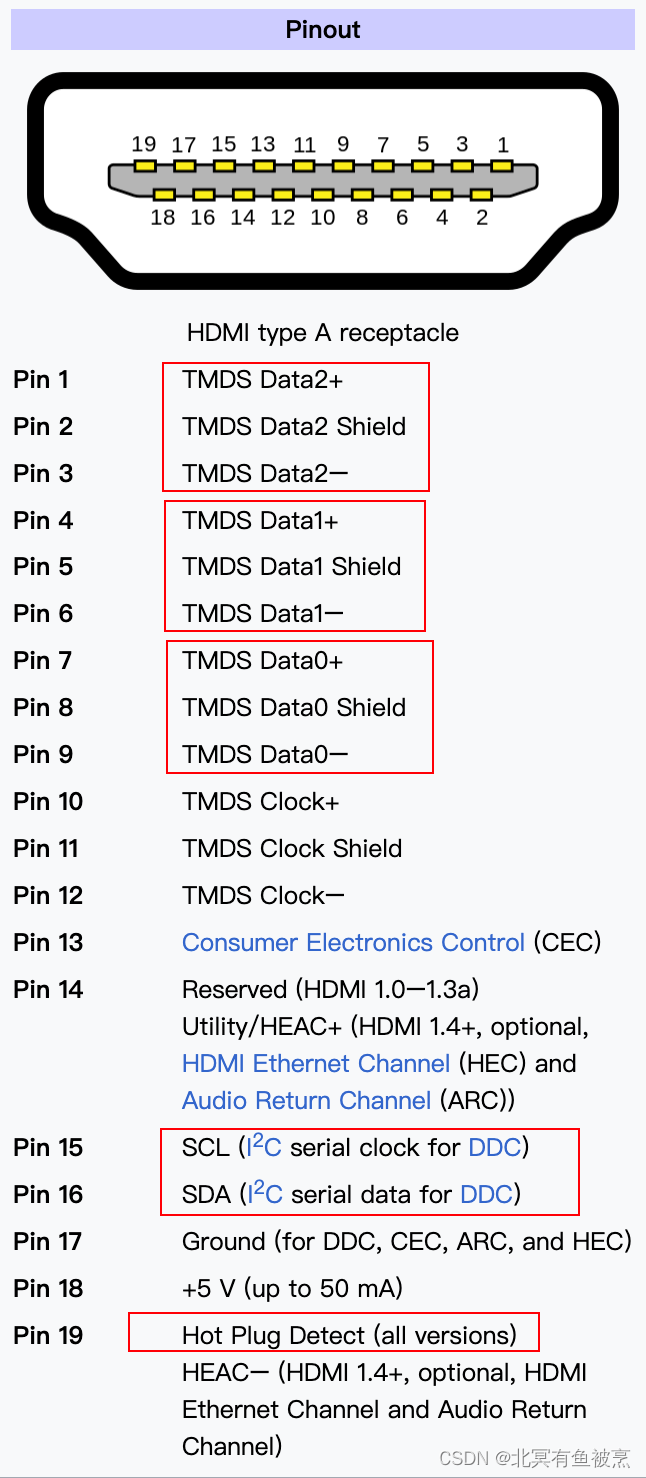

HDMI接口的引脚定义：

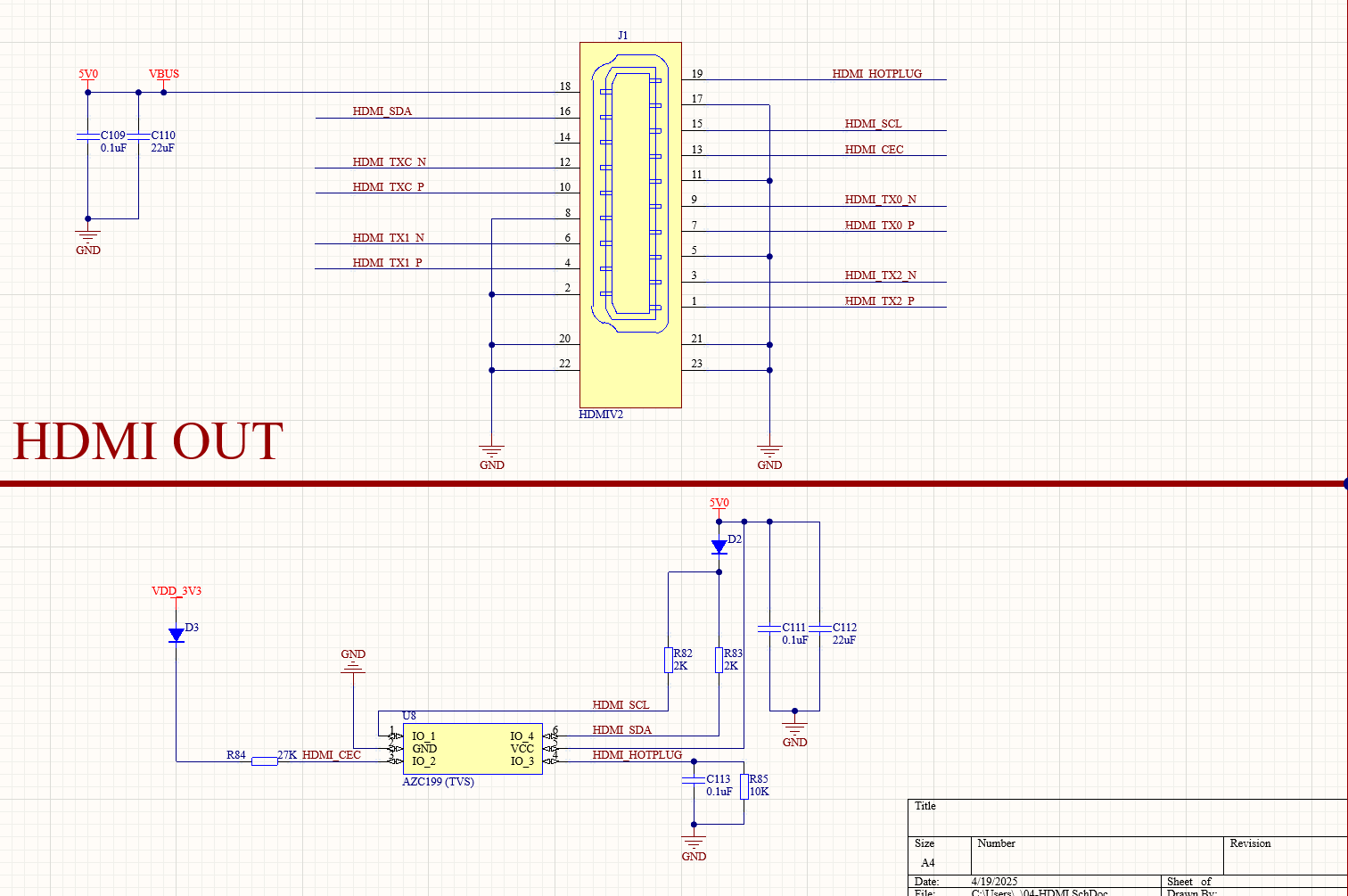

HDMI的19号pin是一个热插拔检测pin。协议通过这根线进行检测是否热插拔。
HDMI接口通过EDID（Extended Display Identification Data，扩展显示标识数据）来获取显示设备的详细信息，确保正确的信号传输和显示。EDID是显示器的身份证，其中包含有关显示器及其性能的参数，例如供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串等。（EDID具体可以参考兄弟篇 blog.csdn.net/essencelite/article/details/138427780）
当信号源成功连接到显示器时，显示器会将HPD（Hot Plug Detect，热插拔检测）电压拉高，表示连接成功。HPD电压的变化可以触发显示器的自动配置，以适应所连接的信号源的分辨率和其他显示设置。
在连接成功后，I2C进行通信。通过SDA（Serial Data Line，串行数据线）和SCL（Serial Clock Line，串行时钟线）两条数据线与显示器进行通信，以请求读取显示器的EDID信息。
EDID信息结构：
EDID由128个字节组成：
0-7字节：头信息，8个字节，由00 FF FF FF FF FF FF 00组成
8-9字节：厂商ID
10-11字节：产品ID
12-15字节：32-bit序列号
16-17字节：制造日期
18-19字节：EDID版本
20-24字节：显示器的基本信息
25-34字节：显示器的颜色特征
35-37字节：显示器的基本时序，定时，分辨率
38-53字节：显示器的标准时序及定时
54-125字节：显示器的详细时序及定时
126字节：扩展标志位
127字节：求和验证值
