ESP32-C3 Secure Boot 使用多个签名 Key

软件准备：

• 基于 esp-idf/examples/get-started/hello_world 例程进行测试

硬件准备：

• ESP32-C3-DevKit board

---

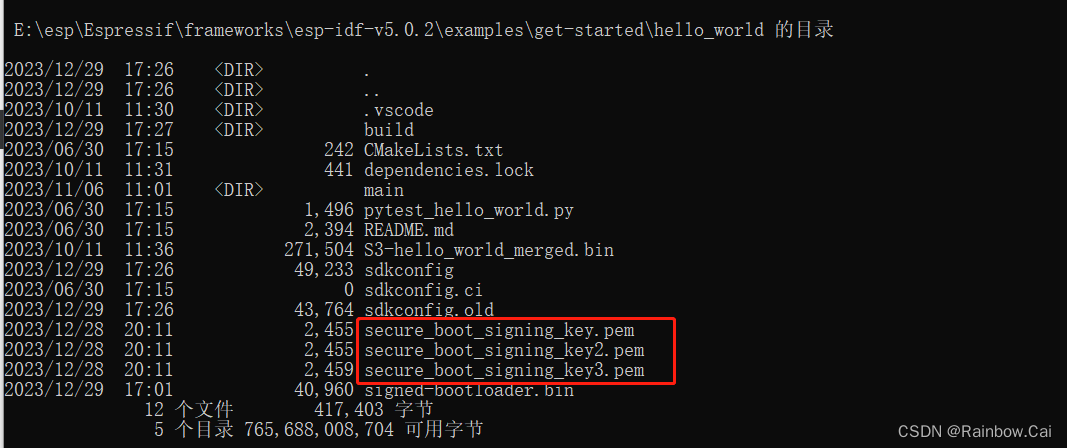

1. 生成多个 Secure Boot V2 签名 Key

• Secure Boot Key1

espsecure.py generate_signing_key secure_boot_signing_key.pem --version 2 --scheme rsa3072

• Secure Boot Key2

espsecure.py generate_signing_key secure_boot_signing_key2.pem --version 2 --scheme rsa3072

• Secure Boot Key3

espsecure.py generate_signing_key secure_boot_signing_key3.pem --version 2 --scheme rsa3072

2. 软件配置

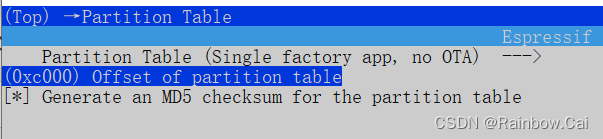

• 增大 partition-table 的偏移地址

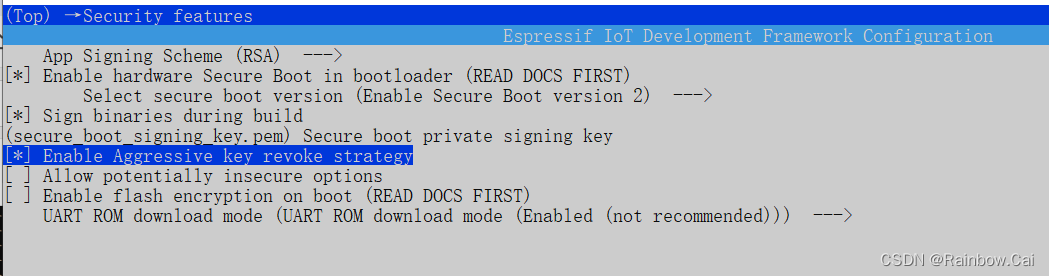

• 开启 Secure Boot 配置选项

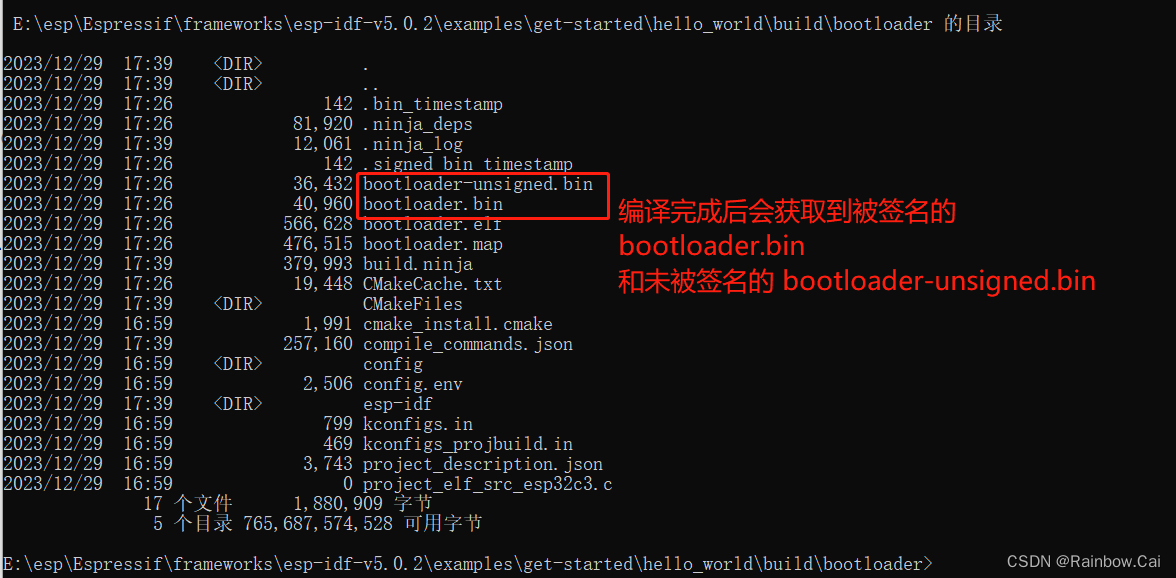

3. 编译获取 bootloader.bin

idf.py bootloader

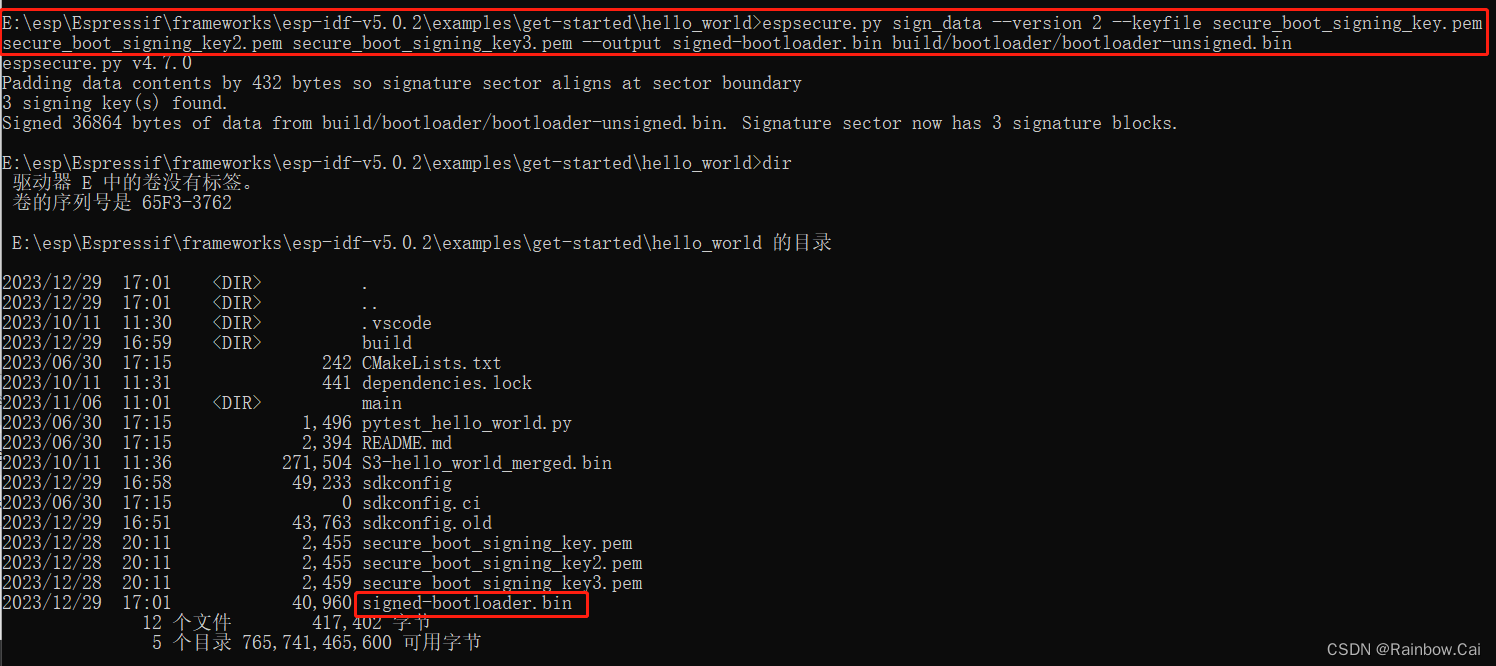

但我们需要使用多 Secure Boot key 对 bootloader-unsigned.bin 进行签名，使用如下指令：

espsecure.py sign_data --version 2 --keyfile secure_boot_signing_key.pem secure_boot_signing_key2.pem secure_boot_signing_key3.pem --output signed-bootloader.bin build/bootloader/bootloader-unsigned.bin

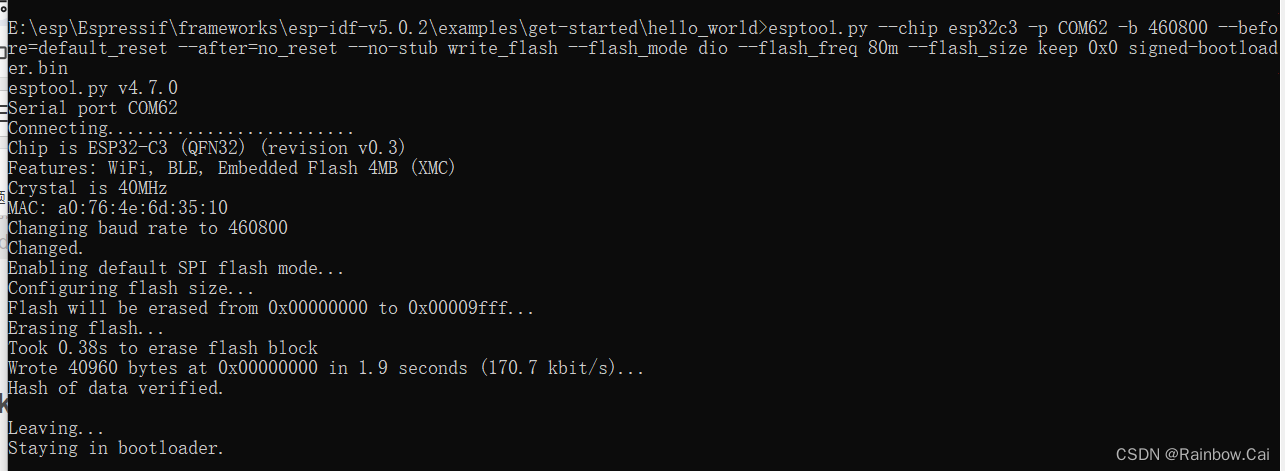

4. 下载被多 key 签名的 signed-bootloader.bin

esptool.py --chip esp32c3 -p COM62 -b 460800 --before=default_reset --after=no_reset --no-stub write_flash --flash_mode dio --flash_freq 80m --flash_size keep 0x0 signed-bootloader.bin

• 强制下载 bootloader.bin 使用如下指令：

在 write_flash 之后增加 --force

esptool.py --chip esp32c3 -p COM62 -b 460800 --before=default_reset --after=no_reset --no-stub write_flash --force --flash_mode dio --flash_freq 80m --flash_size keep 0x0 signed-bootloader.bin

5. 编译获取 app.bin 和 partition-table.bin

idf.py build

6. 使用如下指令下载 app.bin 和 partition-table.bin

app.bin 只要确保有一个签名 Key 是正确的即可，不需要被多 Key 进行签名，即使使用多 Key 来签名 app.bin，也不会同时验证多个 签名 Key 的摘要。

idf.py -p COM3 flash monitor

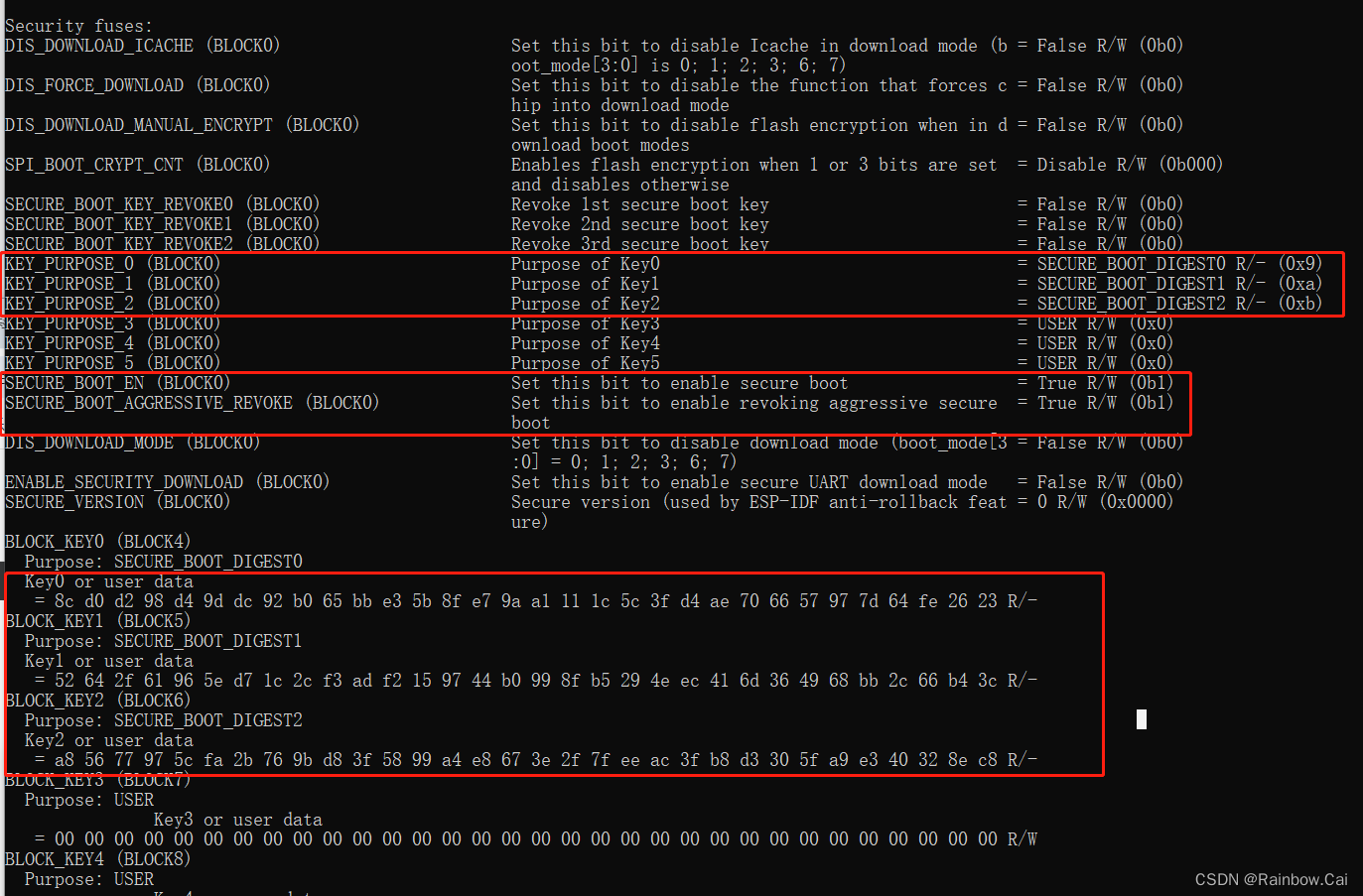

7. 查看 efuse 信息可以发现会写入 3 个 secure boot key 的摘要，并使能对应 eFuse 控制位

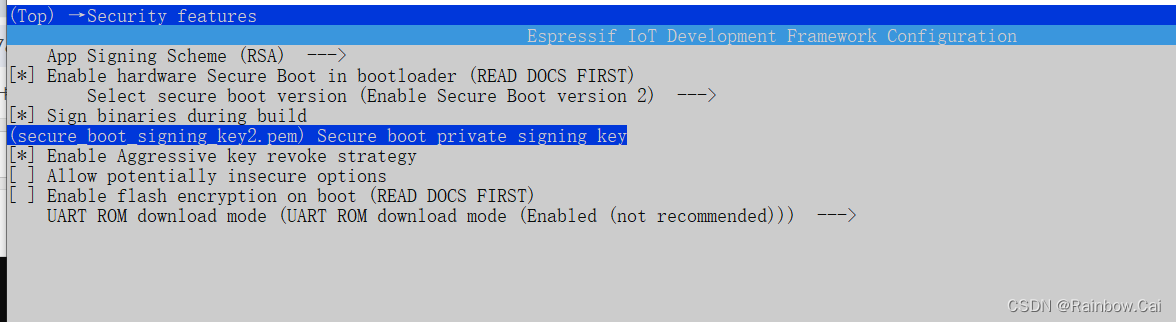

之后可以通过软件更改 key 的配置来更改 app.bin 签名的 key

app.bin 只要被任意一个 secure boot key 进行签名，即可正常启动。

后续更新 Secure Boot Key ，也只需要重新下载 或 OTA 使用新的 Key 签名的 app.bin

esptool.py -p COM62 -b 460800 --before default_reset --after no_reset --chip esp32c3 --no-stub write_flash --flash_mode dio --flash_size keep --flash_freq 80m 0x20000 build\hello_world.bin

---

【注意】

• 多个签名 Key 的唯一好处就是可以撤销有风险的 Key

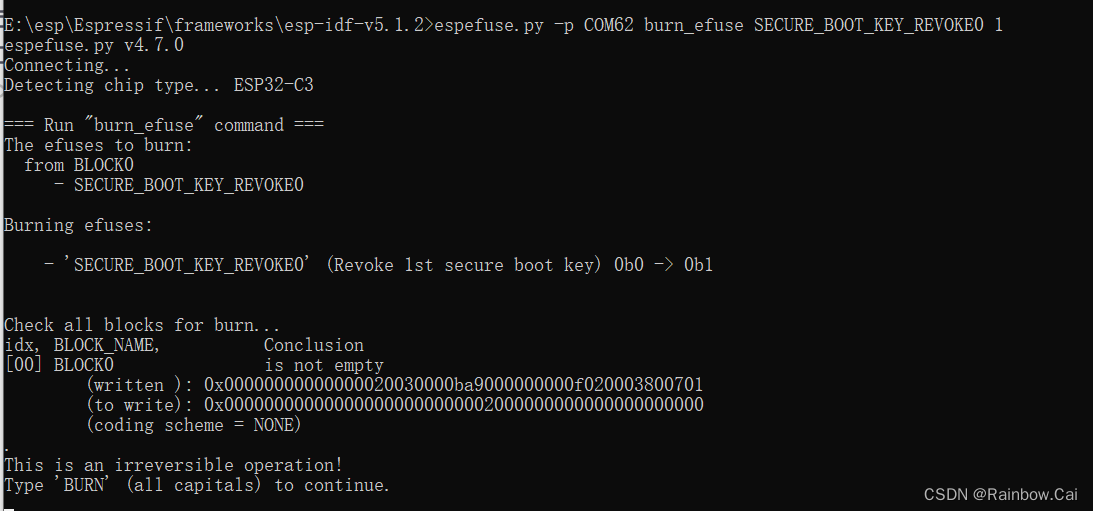

• 如果需要撤销 Key0 、Key1 或 Key2 ，可以使用如下指令将对应 eFuse bit 写 1

espefuse.py -p COM62 burn_efuse SECURE_BOOT_KEY_REVOKE0 1

espefuse.py -p COM62 burn_efuse SECURE_BOOT_KEY_REVOKE1 1

espefuse.py -p COM62 burn_efuse SECURE_BOOT_KEY_REVOKE2 1

• 注意：一旦 Secure Boot Key 被撤销，将不可再次恢复使用。
