SPWM-H桥逆变器（Sinusoidal Pulse Width Modulation H-Bridge Inverter）是一种基于正弦脉宽调制（SPWM）技术的电力电子装置，用于将直流（DC）转换为交流（AC）。它广泛应用于光伏发电、电动机驱动、不间断电源（UPS）等领域。以下是对SPWM-H桥逆变器的详细解释，包括其工作原理、结构和关键特性。

1. 什么是SPWM？

SPWM（正弦脉宽调制Sinusoidal Pulse Width Modulation）是一种通过比较正弦波（调制波）与高频三角波（载波）来生成脉宽调制信号的控制技术。其目标是使逆变器的输出电压波形尽可能接近正弦波，从而减少谐波失真（THD，Total Harmonic Distortion）并提高输出质量。

调制波：通常是一个低频正弦波（例如50Hz或60Hz），代表期望的输出交流信号。
载波：通常是一个高频三角波（例如几kHz到几十kHz），用于生成高频开关信号。

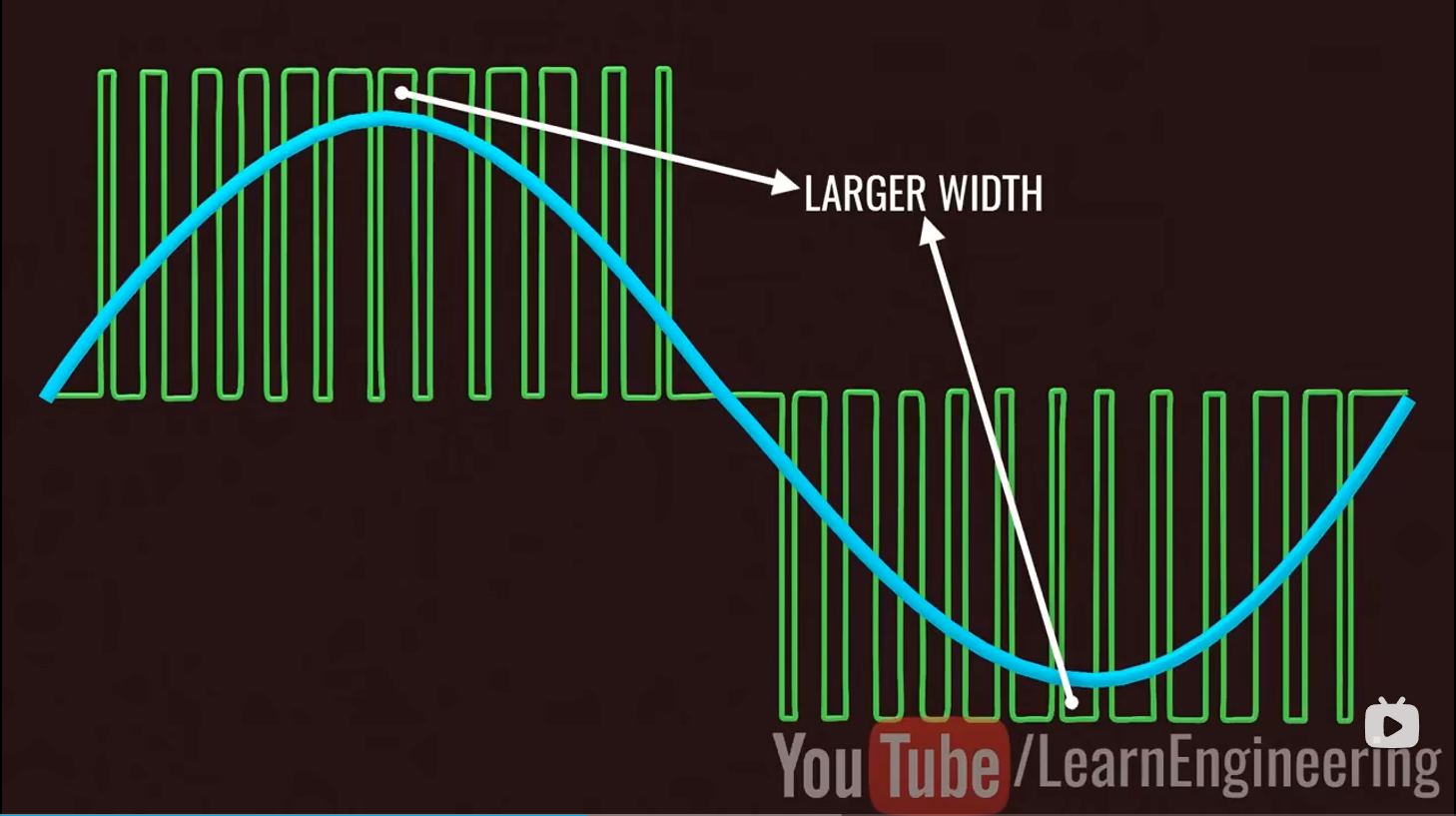

比较过程：当正弦波的瞬时值大于三角波时，输出高电平（开关导通）；反之，输出低电平（开关关闭）。这会生成一系列宽度随正弦波变化的脉冲信号。

通过调整正弦波的幅度（调制指数）和三角波的频率，可以控制输出电压的大小和波形质量。

2. H桥逆变器的结构

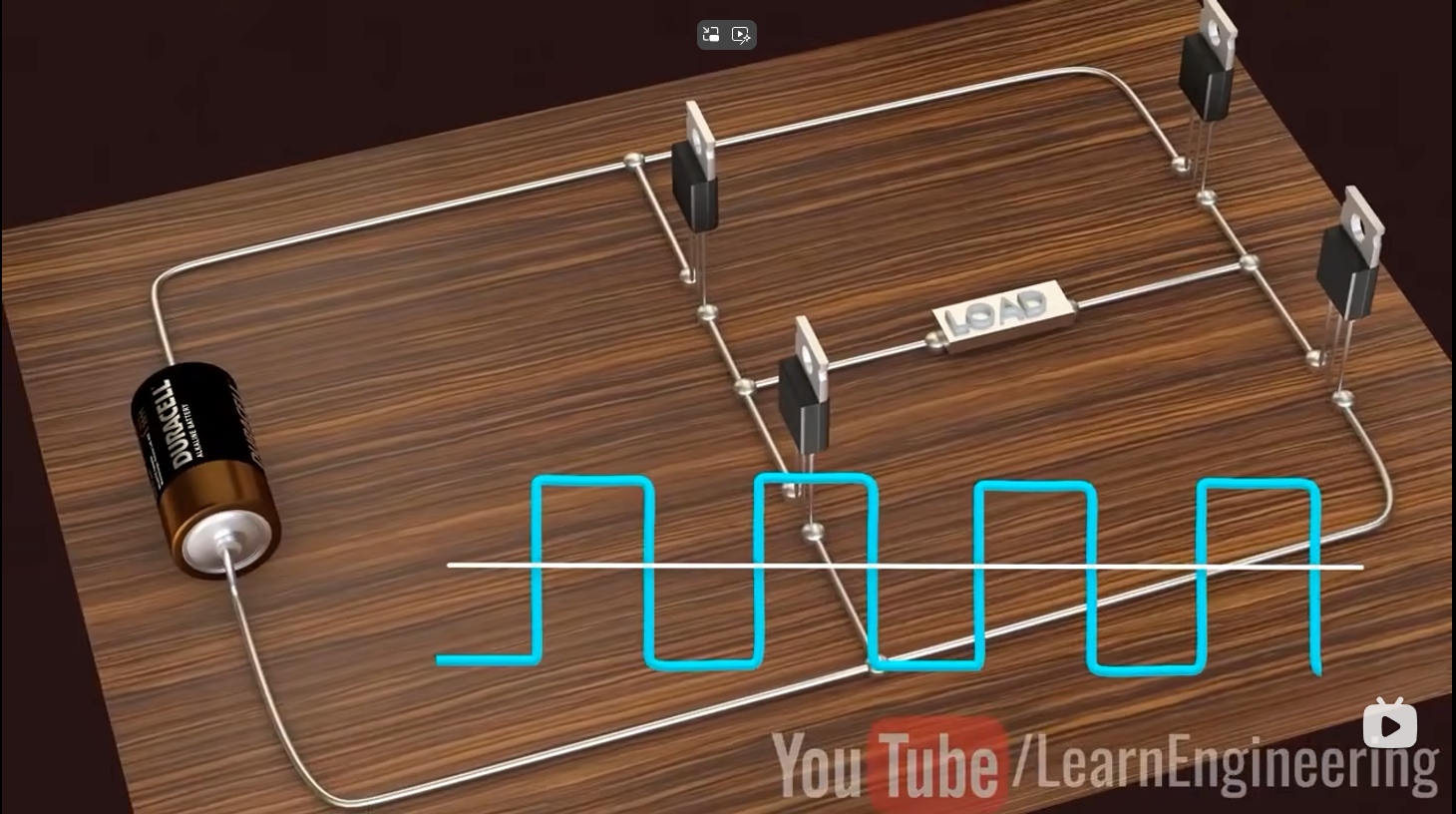

H桥逆变器是一种经典的拓扑结构，因其电路形状像字母“H”而得名。它由四个功率开关器件（通常是MOSFET或IGBT）组成，分为两组桥臂，用于控制电流流向负载。以下是H桥的基本组成：

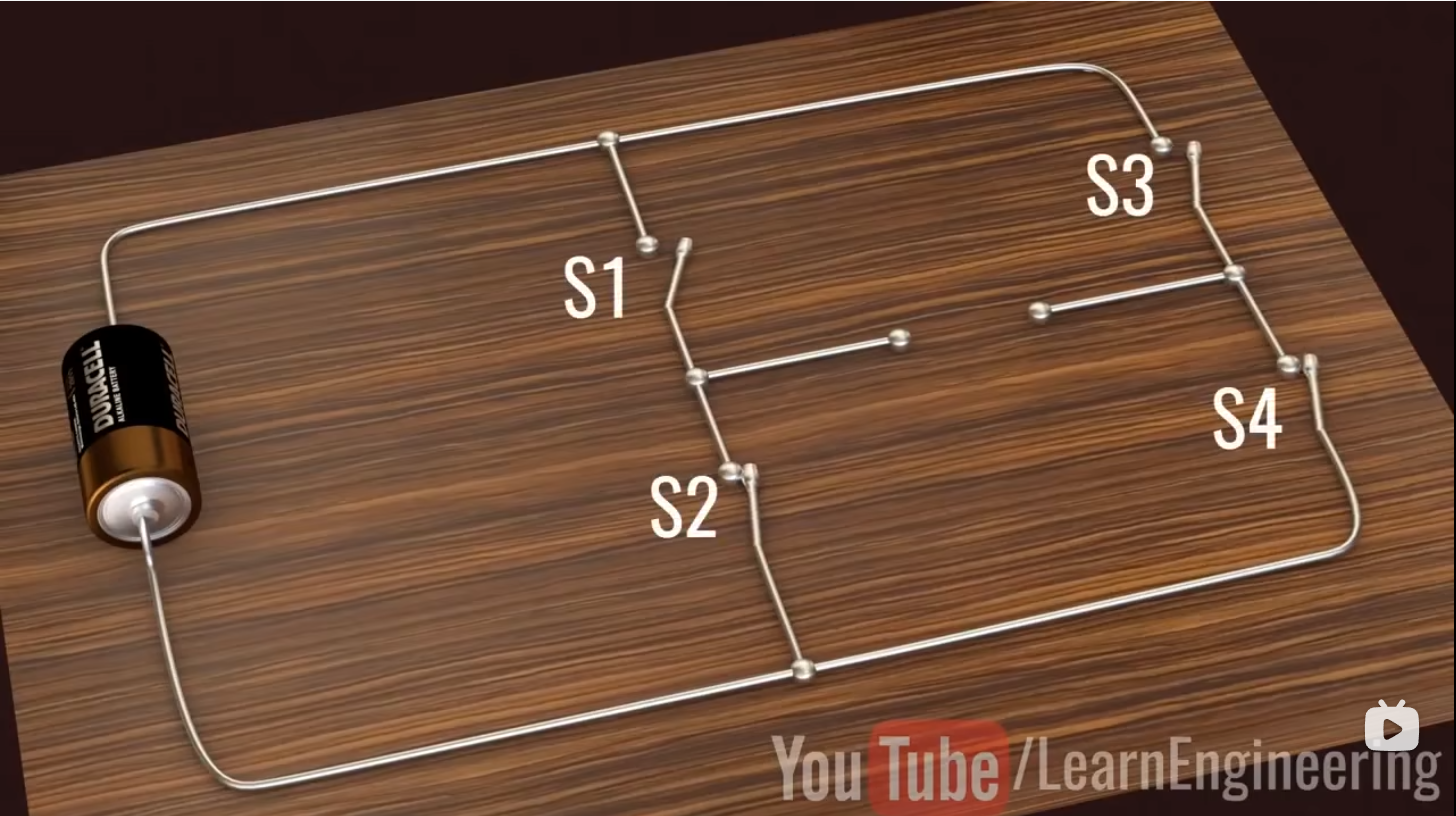

四个开关：记为S1、S2、S3、S4，分别位于H桥的四个桥臂。
- S1和S2组成左桥臂，S3和S4组成右桥臂。
- 每个开关通常与一个反并联二极管（续流二极管）配合，用于在开关关断时提供电流续流路径。
直流电源：提供输入直流电压（例如电池或整流电源）。
负载：连接在H桥的输出端（通常是感性负载、电阻性负载或电机）。
控制信号：由SPWM信号驱动，控制开关的导通与关断。

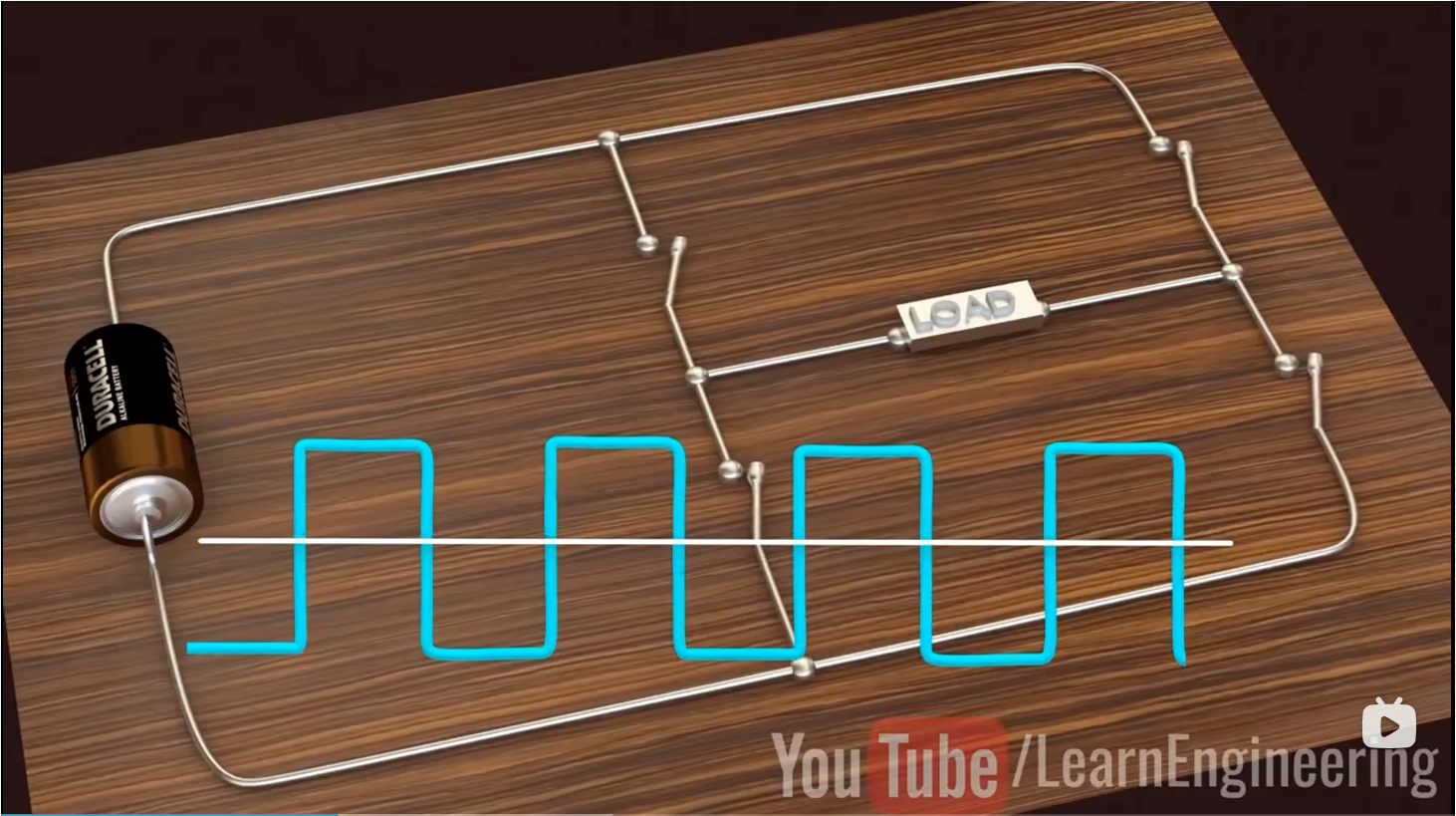

H桥的工作基于开关对的协同动作，通过改变电流方向生成交流输出。常见的开关组合包括：

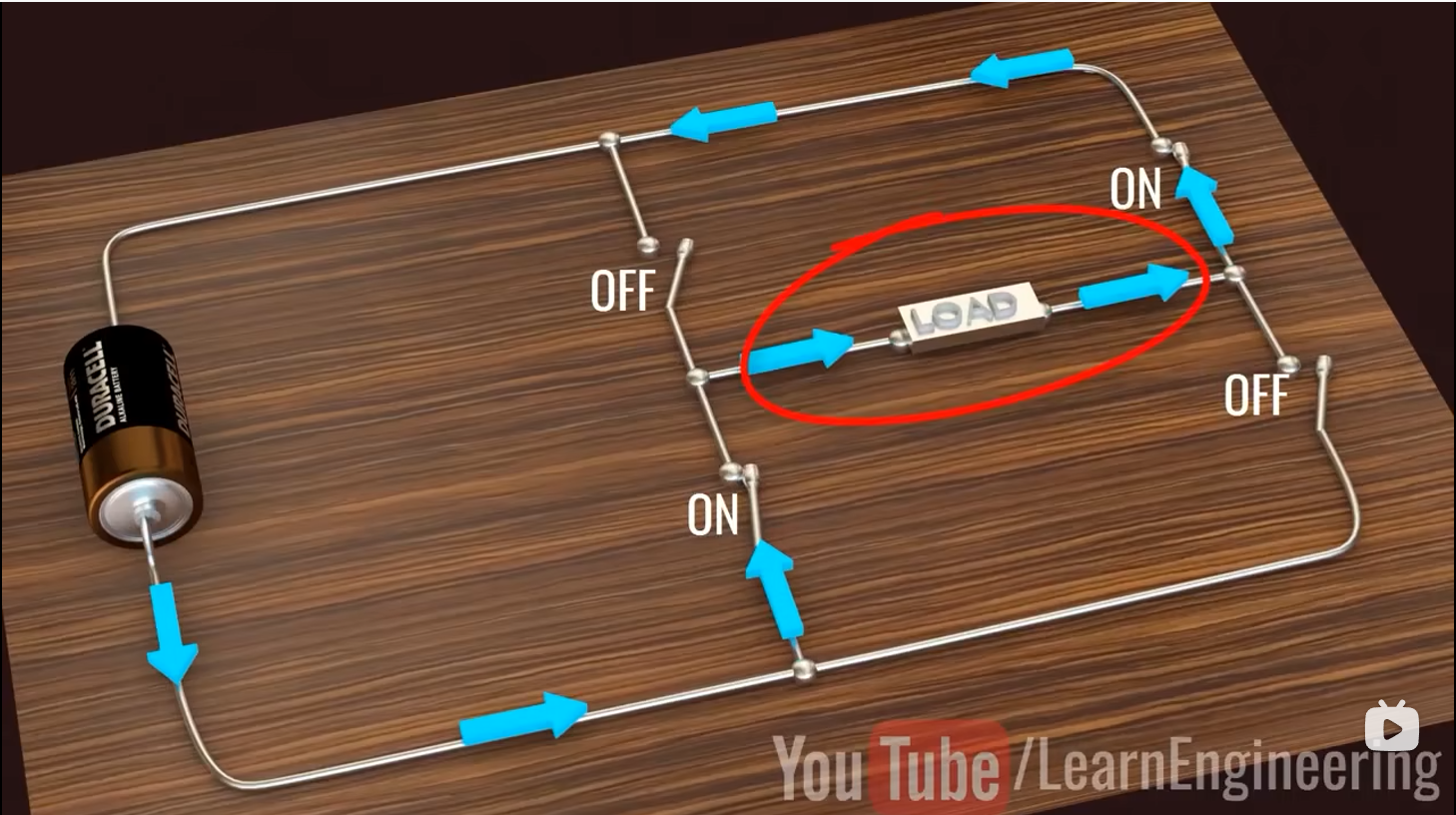

正向电流：S1和S4导通，电流从直流正极流向负载，再回到负极，输出正电压。

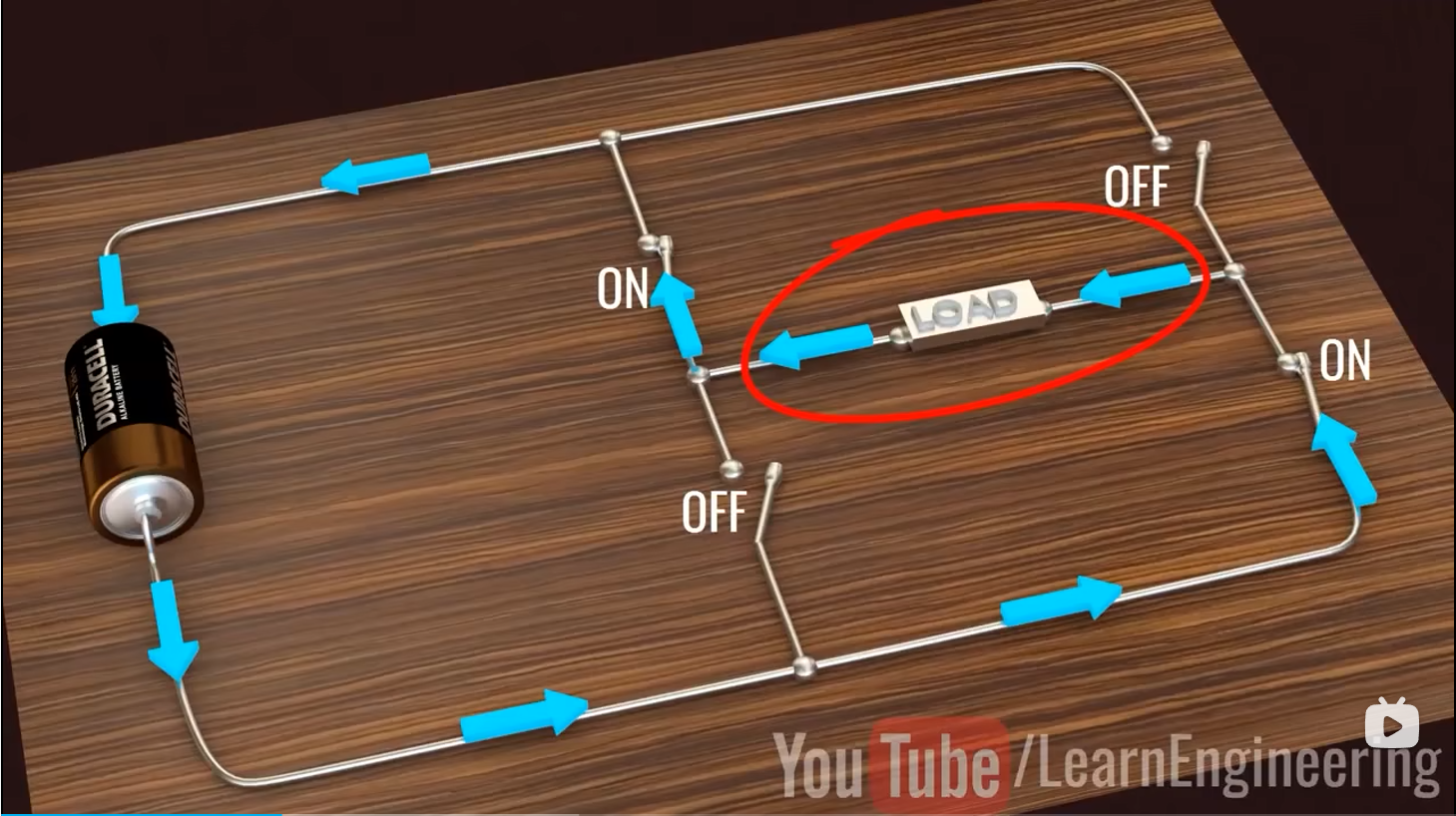

反向电流：S2和S3导通，电流方向相反，输出负电压。
禁止状态：某些开关组合（如S1和S2同时导通）会导致直流短路，必须避免。

在这里插入图片描述

3. SPWM-H桥逆变器的工作原理

SPWM-H桥逆变器结合了SPWM技术和H桥拓扑，通过精确控制开关的导通时间来生成近似正弦波的输出电压。以下是其工作原理的步骤：

SPWM信号生成：
- 使用一个正弦参考信号（50Hz或60Hz）与高频三角波（例如10kHz）进行比较。
- 比较结果生成两组互补的SPWM信号，分别用于控制H桥的上下桥臂。
- 为了避免短路，通常在SPWM信号中加入死区时间（Dead Time），确保同一桥臂的上下开关不会同时导通。
H桥开关控制：
- SPWM信号驱动H桥的四个开关。例如：
  - S1和S4由一组SPWM信号控制，产生正半周期的输出。
  - S2和S3由另一组互补的SPWM信号控制，产生负半周期的输出。
- 开关的高频动作使得输出电压为一系列脉宽变化的方波，其包络线近似正弦波。
滤波：
- 由于SPWM信号包含高频分量，输出电压波形通常需要通过低通滤波器（例如LC滤波器）来滤除高频谐波，得到平滑的正弦波。
- 滤波器的设计需要根据载波频率和负载特性进行优化，以确保输出波形质量和系统效率。
输出特性：
- 输出电压的幅值与直流输入电压和调制指数（正弦波与三角波的幅度比）有关。
- 输出频率由正弦参考信号的频率决定（通常为50Hz或60Hz）。

4. SPWM-H桥逆变器的关键特性

低谐波失真：SPWM技术通过高频开关和滤波有效减少低次谐波，使输出波形更接近纯正弦波。
高效能量转换：H桥拓扑结构简单，配合高频开关器件（如MOSFET或IGBT），可实现高效率的DC-AC转换。
灵活性：通过调整SPWM的调制指数和载波频率，可以灵活控制输出电压和频率，适应不同负载需求。
应用广泛：适用于光伏逆变器、电机驱动、UPS、电动车逆变器等领域。

5. 设计中的关键考虑因素

载波频率选择：
- 载波频率通常为几kHz到几十kHz。较高的载波频率可减少滤波器尺寸，但会增加开关损耗。
- 频率应为正弦波频率的奇数倍，以减少特定谐波。
死区时间：
- 为避免桥臂直通（短路），需要在上下开关的驱动信号之间引入死区时间（通常为几百纳秒到几微秒）。
- 死区时间过长可能导致输出波形失真，需仔细优化。
滤波器设计：
- LC低通滤波器的截止频率应远低于载波频率，但高于正弦波频率（例如50Hz）。
- 滤波器参数需根据负载类型（阻性、感性或容性）进行调整，以避免电压跌落或谐振问题。
开关器件选择：
- MOSFET适合高频、低功率应用；IGBT适合高功率、低频应用。
- 器件需满足最大电压、电流和开关频率要求，同时考虑散热设计。
控制电路：
- SPWM信号可通过微控制器（如PIC、Arduino）、DSP或专用PWM芯片（如SG3525）生成。
- 控制算法需确保信号同步，防止相位误差或谐波干扰。

6. 实际应用中的挑战与解决方案

开关损耗：高频开关会增加MOSFET或IGBT的损耗，可通过软开关技术或高效器件（如SiC或GaN）降低损耗。
滤波器效率：不当的滤波器设计可能导致输出电压跌落或效率低下。需通过仿真（如MATLAB/Simulink）优化滤波器参数。
电磁干扰（EMI）：高频开关会产生EMI，可通过屏蔽、接地和滤波器设计减轻。
负载适应性：感性或非线性负载可能导致波形失真，需设计鲁棒的控制算法（如SVPWM或优化SPWM）。

7. 示例：基于Arduino的SPWM-H桥逆变器

一个简单的SPWM-H桥逆变器可以通过Arduino生成SPWM信号并驱动H桥电路实现：

硬件：
- Arduino板（如Arduino Uno）用于生成SPWM信号。
- H桥电路使用N沟道和P沟道MOSFET（或全N沟道MOSFET加Bootstrap驱动）。
- LC滤波器用于平滑输出波形。
软件：
- Arduino程序通过查找表生成正弦波参考信号，并与三角波比较生成SPWM。
- 使用定时器中断实现高频载波（例如10kHz）。
输出：经过滤波后可得到近似50Hz的正弦波，适用于小型负载（如灯泡或小型电机）。

8. 结论

SPWM-H桥逆变器是一种高效、灵活的DC-AC转换技术，结合SPWM的低谐波特性和H桥的简单拓扑，广泛应用于现代电力电子系统。通过合理设计载波频率、死区时间、滤波器和控制算法，可以实现高质量的正弦波输出，满足各种应用需求。对于更复杂的需求，可进一步探索SVPWM（空间矢量PWM）或多电平H桥拓扑（如级联H桥）以提高性能。
