白光干涉技术在高精度表面形貌测量中的实际应用

白光干涉技术作为超精密表面形貌测量的核心手段，凭借其纳米级分辨率、宽测量范围及非接触式检测优势，已成为半导体、光学元件、航空航天及生命科学等领域的核心技术工具。以下从技术原理、应用场景、性能对比及发展趋势四方面展开分析。

一、技术原理与核心优势

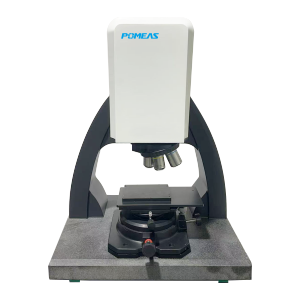

白光干涉技术基于多波长光束的干涉现象，通过将白光分为参考光与测量光，经分光棱镜后分别投射至参考镜与被测表面，反射光在CCD相机中形成干涉条纹。由于白光中不同波长光的相位差随光程差变化，仅在零光程差附近产生清晰干涉条纹，系统通过逐层扫描波包峰值信号，结合PZT（压电陶瓷）驱动的精密Z向扫描模块，实现三维表面形貌重建。

核心优势：

1. 超高分辨率：垂直分辨率可达0.01nm，横向分辨率优于100nm，可捕捉亚纳米级表面细节。

2. 宽测量范围：垂直测量范围达毫米级，横向覆盖123mm×128mm等大面积区域，满足不同尺度需求。

3. 非接触式检测：避免物理接触对样品造成损伤，适用于超光滑表面及柔性材料。

4. 自动化与智能化：集成自动对焦、图像拼接、多区域定位测量等功能，支持一键式分析流程。

二、典型应用场景

1. 半导体制造与封装

   • 晶圆表面检测：测量晶圆表面粗糙度（Ra<0.4nm）、平整度及微观缺陷（如裂纹、气泡），确保芯片制造良率。

   • 薄膜厚度与均匀性：通过干涉条纹相位差计算薄膜厚度（如SiO₂薄膜厚度84±1nm），监控沉积工艺稳定性。

   • BGA锡球共面度：快速抓取5mm×6mm区域的高度、直径及共面度数据，优化封装工艺。

2. 光学元件加工

   • 镜片面形与曲率：测量透镜、棱镜的曲率半径（R<1mm）、面形PV值及表面粗糙度，保证光学系统成像质量。

   • 镀膜质量评估：分析反射光谱与干涉条纹，评估镀膜层的厚度、折射率及均匀性。

   • 微透镜阵列检测：获取透镜高度、直径、曲率及K值（圆锥系数），验证光刻与蚀刻精度。

3. 航空航天与国防军工

   • 发动机叶片表面检测：量化仿生疏水表面、抗磨损结构的粗糙度与纹理特征，优化空气动力学性能。

   • 精密机械零件测量：检测轴承、齿轮等零件的表面形貌，确保微米级装配精度。

4. 生命科学与材料科学

   • 细胞成像：测量细胞膜的微观形貌与动态形变，研究生物分子相互作用。

   • 材料表面分析：表征纳米材料、薄膜材料的摩擦磨损、腐蚀现象，推动新材料研发。
