DIC技术极端环境高温案例分享——从1600℃的锆合金力学性能测试到3000℃变形测试的DIC测量

实验结果的具体视频可详见以下链接：研索仪器DIC技术在极端条件下的应用

---

03 高温环境

DIC技术在高温环境中的应用，其核心挑战在于耐高温散斑的制备、强烈的热辐射干扰，以及由空气折射率梯度引起的图像畸变。

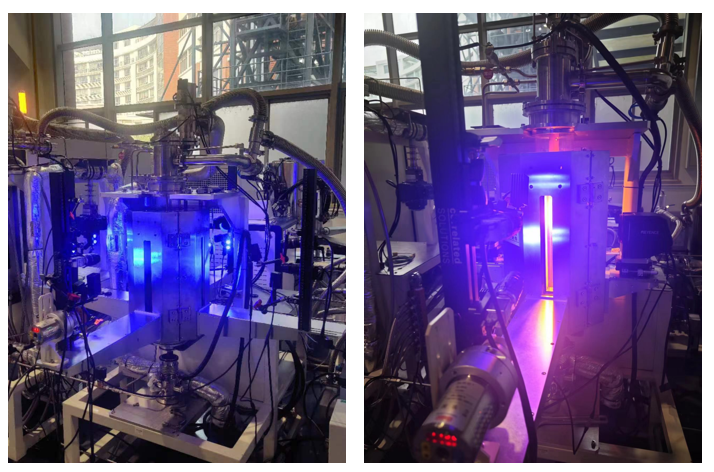

案例三：1600℃高温环境下锆合金力学性能测试

实验设置：

• 图像分辨率：4096*3000pixel；

• 拍摄帧率：5fps；

• 曝光时间：0.5ms

• 实验温度：1600℃

运用该环境下特有的DIC散斑制备技术制备散斑，同时设置4096x3000的高分辨率作为关键保障，它确保使散斑在高温下有所劣化，相机仍然能捕捉到足够多的像素信息供DIC算法进行相关计算，保证测量精度。

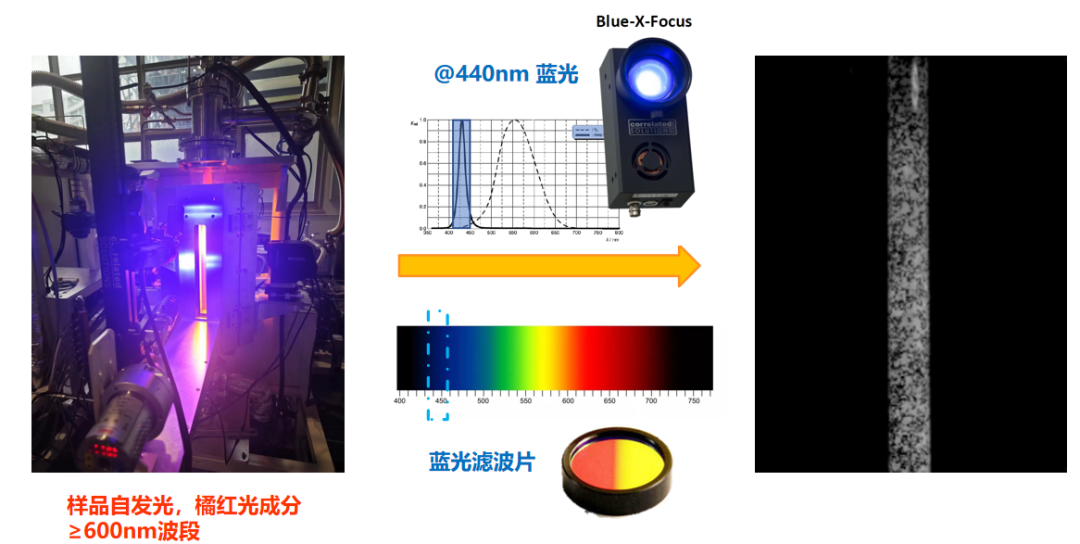

高温下样品会发出极其明亮的可见光，淹没人工照明和散斑图案。设置0.5ms超短曝光作为首要对策，大幅减少热光进入传感器的时间，同时，实验配备高功率蓝光光源和蓝光滤波片，强烈抑制样品发出的宽谱热辐射光。

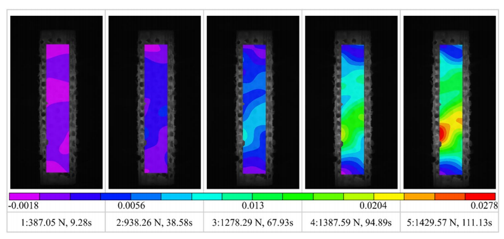

实验结果：

其它高温案例实验结果：

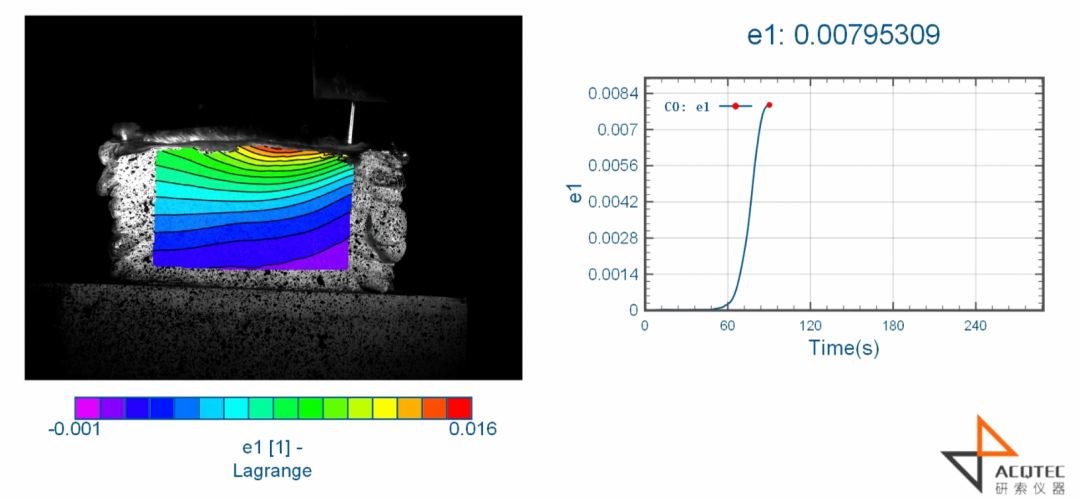

橡胶耐火材料火焰烧蚀测试

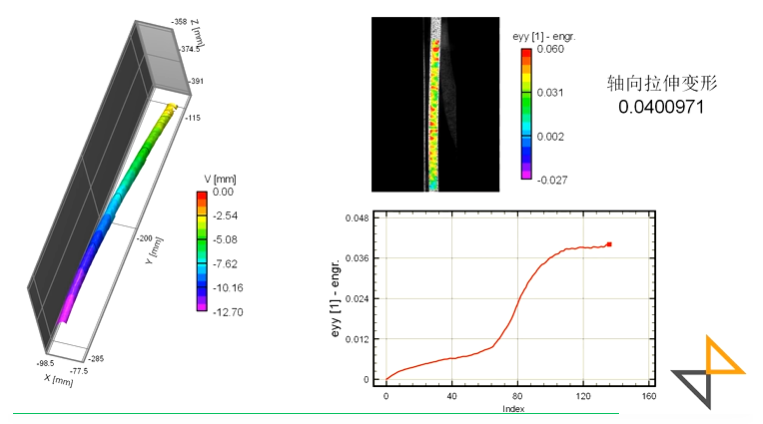

镁合金电弧增材制造热影响区变形观察

高温应用突破性进展

研索仪器VIC-3D非接触式全场应变测量系统在高温环境应用领域取得突破性进展：其紫外2D-DIC技术用于3000℃高温变形测量，紫外3D-DIC技术则达到2600℃。相关成果已由研究团队在材料科学领域期刊公开发表。

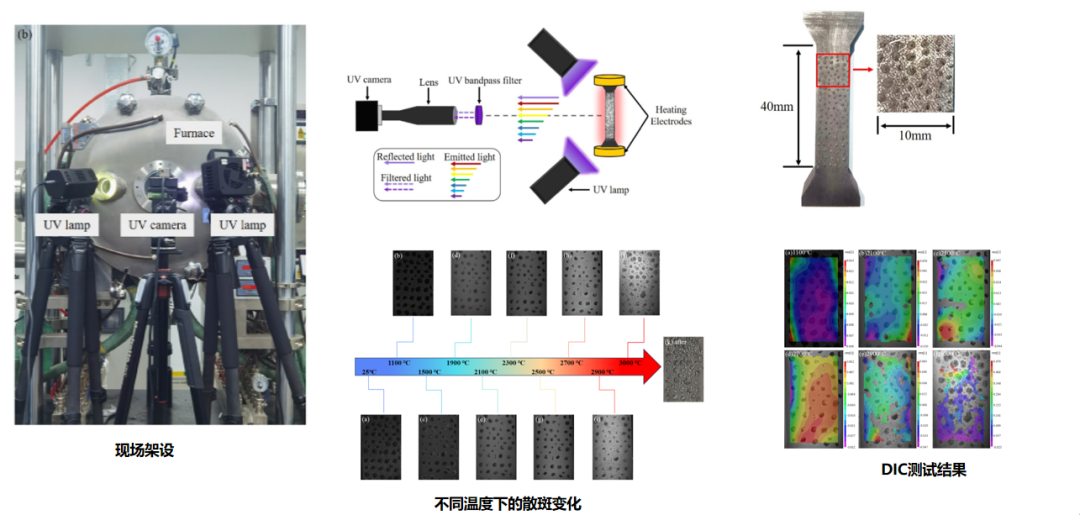

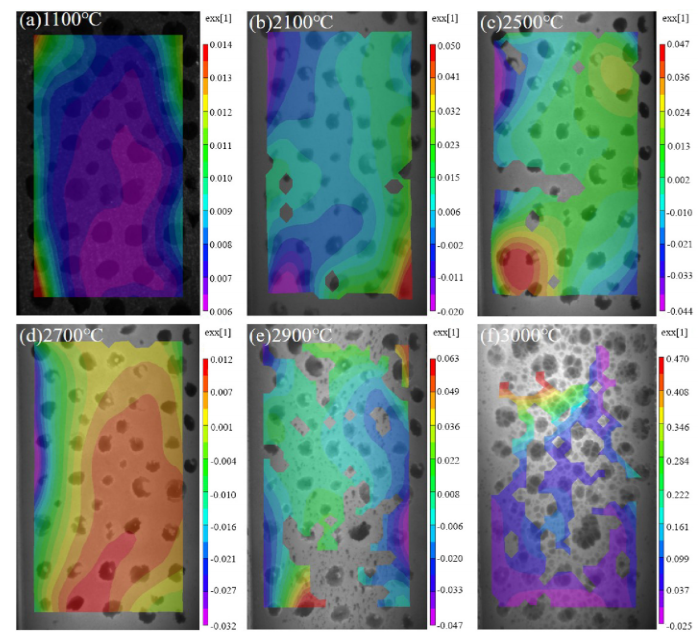

紫外2D-DIC的3000℃变形测试

《Strain measurement at up to 3000 ◦C based on Ultraviolet-Digital Image Correlation》

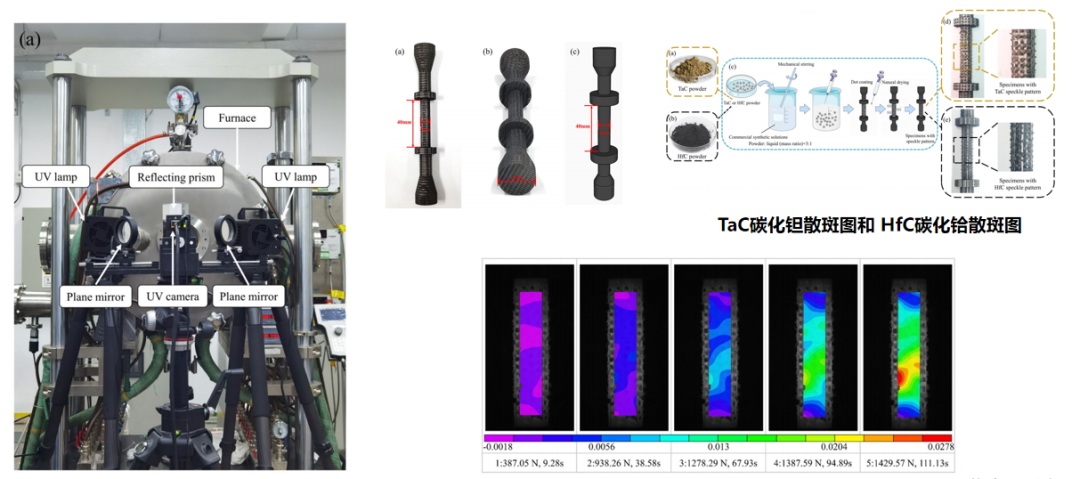

紫外3D-DIC的2600摄氏度变形测试

《Ultraviolet Single‑Camera Stereo‑Digital Image Correlation for Deformation Measurement up to 2600 ℃》

---

其它极端环境案例：

海水环境：

DIC技术极端环境案例分享：系泊链在海水环境下氢脆化性能测试

深海高压环境：

DIC技术极端环境案例分享：35MPa水下高压釜拉伸测试

极端动态环境/高速/超高速环境：

高速DIC技术在碰撞测试中的应用（上）

高速DIC技术在碰撞测试中的应用（下）

若有更多极端环境条件下试验的测量需求，欢迎随时与我们联系。
