电梯RFID楼层状态采集器的功能需求及参数要求,以下为多奥综合技术解析与参数说明,整合了十几年项目相关技术指标及应用场景:

一、电梯RFID楼层状态采集器核心参数

  1. 多协议兼容性与标签支持
    - 支持ISO 18000-6C(EPC C1G2)协议,兼容GB/T 29768-2013标准,确保与主流物联网标签无缝对接。
    - 读取速率:单卡平均读取时间(64bits)<6ms,峰值速度可达400张标签/秒,满足高并发场景需求。
    - 标签操作:支持读取、写入标签存储区数据,可同时处理多标签通信(如电梯井道内多楼层标签)。
  2. 硬件性能与环境适应性
    输出功率:0~30dBm软件可调,远距离模式下可达8米(高功率)。
    频率范围:支持ISM 902~928MHz(美洲)或865~868MHz(欧洲),可定制其他频段。
    天线设计:内置7dBi圆极化天线,抗金属干扰,保障电梯井道复杂环境下的稳定读取。
    工作温度:-40℃~+65℃,存储温度-45℃~+95℃,满足极端工况需求。
参数规格
工作频率ISM 902~928MHz(默认)或865~868MHz(可定制其他频段)
天线增益内置圆极化天线,7dBi
开发支持提供C#、VC、VB、Java、Delphi开发例程及SDK
电源要求DC12V, 3A
输入接口1路触发输入(外触发控制读卡)
  1. 通信接口与扩展性
    - 支持USB、RS232/RS485、Wiegand26/34(兼容门禁系统)等多种接口,可直接连接电梯控制主板或上位机。
    - 提供TCP/IP、Modbus、MQTT协议扩展,支持云端数据传输及楼宇BA系统集成。
  2. 智能控制与安全机制
    工作模式:定时自动读卡、外触发控制读卡(如电梯平层信号触发)、主从模式(多设备协同)。
    抗干扰设计:通过唤醒机制隔离系统外标签信号,确保仅授权标签参与通信。
    电源保护:宽电压输入(DC12V±10%),内置防浪涌电路,适应电梯供电波动。

关键技术参数对比表

指标项

采集器参数

标签参数

工作频率

902-928MHz/865-868MHz双频

902-928MHz(可定制)

通信延时

单卡读取<6ms

启动功率<-12dBm

极端环境适应

-40℃~+65℃

-25℃~+95℃(工作)

数据接口

Wiegand26/34+RS232/USB

无源射频通信

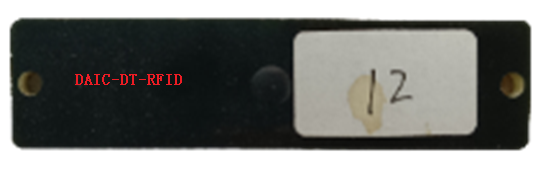

二、电梯楼层定位标签参数

  1. 物理特性
    材质:PCB基板,环氧树脂封装,耐高温抗金属,表面平整便于粘贴于电梯井道平层板。
    尺寸:50mm×50mm×5mm,轻薄设计避免占用空间。
  2. 芯片规格
    协议:ISO 18000-6C/EPC Class1 Gen2,兼容全球主流读写器。
    存储容量:EPC码128bits,支持用户区扩展(可选配置)。
    芯片型号:NXP Ucode 8(默认)或同性能替代芯片,保障读写稳定性。

参数规格
安装方式背胶(3M300LSE)、螺丝或铆钉
极化方式线极化
启动功率<-12dBm@920MHz
IP等级IP68(防水防尘)
  1. 环境适应性
    - 工作温度:-40℃~+85℃,适用于电梯井道温差变化场景。

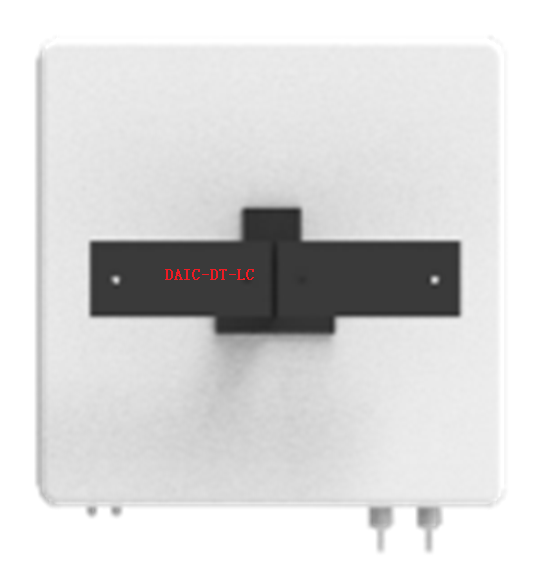

RFID 电梯楼层状态读卡器:技术参数与性能

读卡器是采集器的 “硬件载体”,参数决定了其通信能力、环境适应性和集成便捷性:

类别核心参数优势解析
基础通信工作频率:ISM 902~928MHz/865~868MHz(可选,可定制);协议:ISO18000-6C适配全球主流超高频频段,与标签协议一致,确保通信兼容。
天线与功率内置圆极化天线(增益 7dBi);输出功率 0~30dBm(软件可调)圆极化天线减少标签安装角度限制;功率可调适配不同读取距离(0-5m,高功率达 8m)。
接口与控制通信接口:Wiegand26/34、RS232/RS485、USB;1 路触发输入多接口适配不同设备(控制器、PC 等);触发输入支持外控读卡,灵活响应场景需求。
读写性能单卡读取速度:64bits 小于 6ms;支持定时 / 触发读卡(软件设置)高速读写满足电梯快速移动场景;可按需设置读写频率,平衡效率与功耗。
环境适应工作温度 - 40℃~+65℃,存储温度 - 45℃~+95℃;电源 DC12V,3A极端温湿度环境下稳定工作,适配电梯井道、机房等恶劣环境。
开发支持提供 SDK 开发包(含 C#/VC/VB/Java/Delphi 例程)及测试 DEMO降低二次开发门槛,方便客户快速集成到自有系统(如电梯监控平台)。

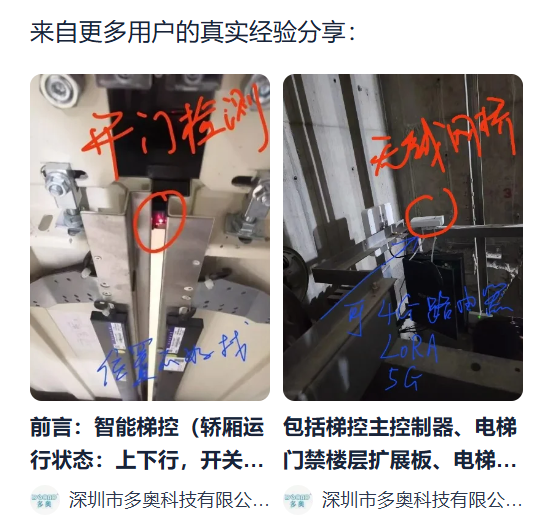

三、典型应用场景与系统集成

  1. 电梯楼层定位
    - 通过RFID读卡器与楼层标签配合,实现电梯平层检测精度±2mm,替代传统磁开关方案,降低维护成本。
    - 支持动态校准,补偿电梯钢丝绳拉伸导致的平层偏差。
  2. 机器人乘梯控制
    - 结合AGV/AMR调度系统,通过RS485或Wi-Fi接收呼梯指令,触发选层逻辑,实现无人化电梯调度。
  3. 数据交互与管理
    - 提供SDK开发包及C#、Java等语言例程,支持与物业平台、维保系统对接,实现电梯运行状态可视化监控。


四、技术优势对比

特性              | 本方案参数               | 行业常规水平           |
|----------------------|---------------------------|--------------------------|
| 读取距离              | 高功率模式8米               | 通常3~5米                |
| 抗金属干扰            | 内置抗金属标签+圆极化天线   | 普通标签易受干扰         |
| 温度适应性            | 工作温度-40℃~+65℃         | 一般-20℃~+50℃          |
| 协议扩展性            | 支持自定义频段与协议        | 固定频段为主             |

技术参数亮点

类别关键参数技术优势
工作频率865-868MHz/902-928MHz双频段可选适应全球不同地区无线电管理规范
通信接口集成Wiegand/RS485/USB多接口兼容新旧电梯控制系统无缝对接
环境适应性存储温度-45℃~+95℃,湿度5%-95%全生命周期免维护设计
开发支持提供C#/VC/Java等多语言SDK降低二次开发门槛,加速项目落地

五、供应商推荐

  • 多奥科技:提供DAIC-LC-RFID系列读卡器及DAIC-LC-DS抗金属标签,支持定制化开发。
