[激光原理与应用-193]：光学器件 - CLBO晶体：生长过程、工作原理、内部结构、性能指标、关键影响因素

一、CLBO晶体生长流程图：顶部籽晶法与工艺优化

流程说明

1. 原料准备：

   • 选择高纯度原料（Cs₂CO₃、Li₂CO₃、H₃BO₃），确保原料纯度≥99.99%。
   • 按化学计量比（Cs:Li:B=1:1:6）称量原料，确保成分准确。

2. 原料预处理：

   • 将混合原料置于铂金坩埚中，升温至700℃，烧结24小时。
   • 烧结过程中，原料发生化学反应，生成纯相CLBO多晶料。

3. 晶体生长：

   • 将多晶料置于五段控温晶体生长炉中，升温至855~870℃，确保多晶原料充分熔化。
   • 引入铂金制搅拌器，充分搅拌熔体，使成分均匀。
   • 通过尝试籽晶测得饱和点温度（约847℃），为晶体生长提供合适的过饱和度。
   • 在温度调高1℃的条件下缓慢引入Z向籽晶至液面，使表面微熔，同步回降1℃至原温度。
   • 控制生长参数（籽晶旋转速度、坩埚旋转速度、降温速度），确保晶体稳定生长。
   • 晶体生长周期一般为8~27天，具体时间取决于晶体尺寸和生长条件。

4. 晶体后处理：

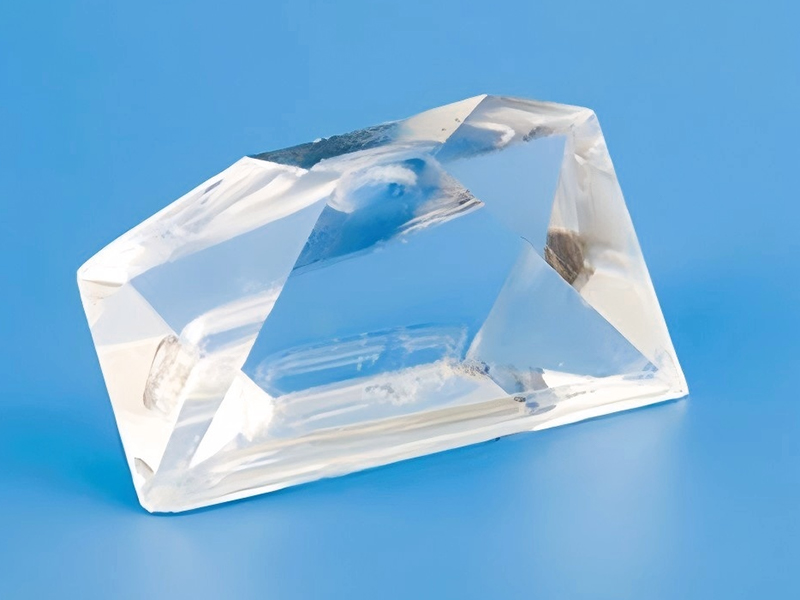

   • 生长结束后，得到无色透明单晶，晶体外观完整，无开裂、散射等宏观缺陷。
   • 沿相位匹配角方向（φ=45°, θ=69.5°）切割晶体，以满足特定应用需求。

5. 晶体测试与表征：

   • 对晶体进行透过率测试，确保其在210~1800nm波长范围内的平均透过率超过90%。
   • 进行光学均匀性测试，测量晶体的折射率均匀性（一般为3.8×10⁻⁵）。
   • 进行弱吸收测试，评估晶体在特定波长（如1064nm）下的吸收性能（弱吸收值为90×10⁻⁶ cm⁻¹）。

挑战与突破：

• 潮解问题：CLBO晶体易吸湿潮解，需在干燥环境（湿度<10%）或150℃烘箱中保存。
• 大尺寸生长：通过优化温场控制和搅拌工艺，中材人工晶体研究院成功生长出146mm×132mm×110mm国内最大尺寸晶体。
• 缺陷抑制：采用Al掺杂可降低潮解性，但需控制掺杂浓度（如0.5mol%）以避免晶体质量下降。

二、工作原理：非线性光学效应与波长转换

CLBO（CsLiB₆O₁₀）晶体作为一种高性能非线性光学材料，其核心工作原理基于二阶非线性光学效应，通过与光场的相互作用实现激光波长的灵活转换。以下是其工作原理的详细解析：

2.1、非线性光学效应基础

非线性光学效应是指介质在强光场作用下，其极化强度与入射光场强度呈非线性关系的现象。对于二阶非线性效应，极化强度可表示为：

Pi​=ϵ0​(χij(1)​Ej​+χijk(2)​Ej​Ek​)

其中：

• χ(1) 为线性极化率，决定介质的折射、反射等线性光学性质；
• χ(2) 为二阶非线性极化率，是产生倍频、和频、差频等非线性过程的关键参数。

CLBO晶体的高有效非线性系数（deff​=0.95pm/V）使其成为深紫外波段（如266nm）波长转换的理想选择。

2.2、波长转换机制

CLBO晶体通过以下三种主要方式实现波长转换：

1. 倍频效应（Second Harmonic Generation, SHG）

• 原理：将基频光（频率ω）转换为二次谐波（频率2ω）。
• 过程：
  入射光（如1064nm红外光）在晶体中传播时，其电场与晶体中的非线性极化相互作用，激发出频率为两倍的极化波。通过相位匹配条件，极化波与入射光同步传播，最终输出532nm绿光。
• 相位匹配：
  CLBO晶体通过调整晶体角度（如θ=69.5∘,ϕ=45∘）实现Ⅰ类相位匹配，确保基频光与倍频光在晶体中同相位叠加，提高转换效率。

2. 四倍频效应（Fourth Harmonic Generation, FHG）

• 原理：通过两步倍频将基频光转换为四倍频光。
• 过程：
  第一步：1064nm光经CLBO晶体倍频生成532nm绿光；
  第二步：532nm光再次通过CLBO晶体倍频，生成266nm深紫外光。
• 优势：
  CLBO晶体在266nm波段具有高透过率（>80%）和低吸收（<10⁻⁴ cm⁻¹），且无双光子吸收效应，支持高功率输出（如28.4W 266nm激光）。

3. 五倍频效应（Fifth Harmonic Generation）

• 原理：结合基频光与四倍频光生成五倍频光。
• 过程：
  1064nm光与266nm光在CLBO晶体中发生和频效应，生成213nm真空紫外光。
• 应用：
  213nm激光可用于极紫外光刻（EUVL）和光化学研究，CLBO晶体因其宽透光范围（180-2750nm）成为唯一支持此波段的商用非线性晶体。

2.3、关键优势：深紫外领域的“全能选手”

1. 高损伤阈值：
   CLBO晶体的激光损伤阈值达26 GW/cm²（1064nm, 10ns脉冲），远高于BBO晶体（约10 GW/cm²），适用于高功率激光场景。

2. 宽温度带宽：
   温度允许幅度达9.4℃·cm（532nm波段），对环境温度波动不敏感，简化系统设计。

3. 低弱吸收：
   在266nm波段，弱吸收系数仅90×10⁻⁶ cm⁻¹，减少光热效应，提升输出稳定性。

4. 无双光子吸收：
   与BBO晶体不同，CLBO在266nm波段无双光子吸收，避免能量沉积导致的晶体损伤。

2.4、相位匹配：波长转换的“钥匙”

相位匹配是CLBO晶体实现高效波长转换的核心条件，其本质是使参与非线性过程的各光波在晶体中传播时相位一致。CLBO晶体通过以下方式实现相位匹配：

• 角度调谐：通过旋转晶体改变入射光与晶轴的夹角（如θ=69.5∘），调整折射率以满足相位匹配条件。
• 温度调谐：利用CLBO晶体的正热光系数（dn/dT>0），通过改变晶体温度微调折射率，实现相位匹配（温度允许幅度达9.4℃·cm）。

2.5、应用场景

1. 半导体制造：
   266nm激光用于光刻胶曝光和晶圆缺陷检测，提升芯片制造精度。
2. 生物医学：
   266nm激光激发DNA荧光，实现高灵敏度测序；213nm激光用于皮肤治疗和微生物灭活。
3. 国防安全：
   深紫外雷达利用大气强吸收特性（266nm波段），实现高分辨率目标探测。
4. 量子计算：
   213nm激光用于制备纠缠光子对，推动量子通信和计算发展。

2.6、总结

CLBO晶体通过其独特的二阶非线性光学效应，结合高损伤阈值、宽温度带宽和低吸收等优势，成为深紫外波段波长转换的核心材料。其工作原理涵盖倍频、四倍频和五倍频效应，并通过相位匹配技术实现高效能量转换。随着半导体、生物医学和量子技术等领域的快速发展，CLBO晶体将在高精度激光系统中发挥不可替代的作用。

三、性能指标：深紫外领域的“全能选手”

应用场景：

• 半导体制造：266nm激光用于光刻胶曝光和缺陷检测。
• 生物医学：266nm激光激发DNA荧光，提升测序灵敏度。
• 国防安全：深紫外雷达利用大气强吸收特性实现高分辨率探测。

四、关键影响因素：从生长到应用的挑战

1. 原料纯度：
   Cs₂CO₃、Li₂CO₃中杂质（如Na⁺、K⁺）会导致晶体开裂，需采用99.99%以上高纯原料。
2. 生长工艺：
   • 降温速率：过快导致微管缺陷，过慢增加成本（典型速率0.5-1.0℃/天）。
   • 搅拌强度：影响熔体均匀性，需优化以减少条纹缺陷。
3. 环境控制：
   • 湿度：需在干燥箱（湿度<10%）中操作，避免潮解。
   • 温度波动：生长炉温场稳定性需优于±0.1℃。
4. 后处理技术：
   • 镀膜：AR镀膜可提升266nm透过率至95%以上。
   • 切割角度：相位匹配角误差需<0.1°，否则转换效率下降50%以上。

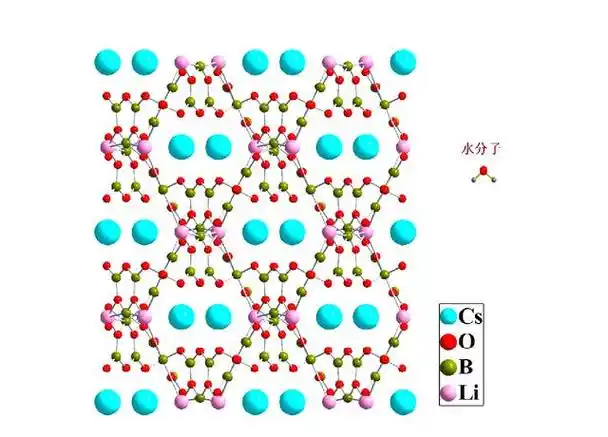

五、内部结构：四方晶系与硼氧网络

CLBO晶体（硼酸铯锂，CsLiB₆O₁₀）的内部结构具有以下关键特征：

1. 晶体结构与对称性

• 晶系与空间群：CLBO属于四方晶系，空间群为未明确提及的特定类型（部分文献描述为非中心对称结构），具有较高的对称性（Z=4，即每个晶胞含4个分子单元）。
• 晶格参数：晶胞参数为 a = b = 10.494 Å，c = 8.939 Å，表明其在a、b轴方向尺寸相同，c轴方向略短，形成四方柱状结构。

2. 原子排列与化学键

• 硼氧基团：晶体中包含BO₃三角形基团，这些基团通过共享氧原子形成六元环结构，构成晶体的基本框架。
• 锂与铯离子位置：
  • 锂离子（Li⁺）：占据BO₃基团之间的间隙位置，与氧原子形成离子键，稳定晶体结构。
  • 铯离子（Cs⁺）：作为大半径阳离子，位于晶体结构的特定空隙中，通过静电作用与周围阴离子团结合。
• 化学键特性：
  • 硼氧键（B-O）：形成三维网络结构，赋予晶体高机械强度和热稳定性。
  • 离子键（Cs-O、Li-O）：增强晶体的抗潮解性（尽管CLBO仍易潮解，但离子键有助于减缓降解速度）。

3. 非线性光学性能的结构基础

• 非中心对称性：CLBO为非中心对称晶体，这是其具备二阶非线性光学效应（如倍频、和频、差频）的关键结构特征。
• 极化率各向异性：四方晶系导致晶体在不同方向上的极化率不同，使得其非线性系数（如d₃₆）具有方向依赖性，可通过精确切割实现高效相位匹配。
• 宽透光范围：结构稳定性使CLBO在180 nm（紫外）至2750 nm（近红外）范围内具有高透明度，覆盖深紫外到近红外波段。

4. 物理性质与结构关联

• 高损伤阈值（26 GW/cm²）：致密的硼氧网络和强离子键共同作用，使晶体能够承受高功率激光照射而不发生损伤。
• 小走离角（<2°）：四方晶系的对称性优化了光束传播方向与晶格方向的夹角，减少能量损失，提高转换效率。
• 宽温度带宽（9.4 °C·cm）：结构稳定性允许晶体在较大温度范围内保持性能，适用于高功率或环境温度变化较大的场景。

5. 潮解性与结构弱点

• 易潮解性：尽管CLBO具有离子键，但硼氧键的网络结构仍对水分敏感，暴露于潮湿环境中会导致晶体表面降解。
• 改进措施：通过真空包装或加热至150°C可抑制潮解，延长晶体使用寿命。

结构-性能关系总结

CLBO的四方晶系结构、硼氧六元环框架、锂/铯离子的间隙填充，共同赋予其高非线性系数、宽透光范围、高损伤阈值和优异的相位匹配能力。这些特性使其成为紫外及深紫外激光频率转换（如Nd:YAG激光器的四倍频、五倍频）的理想材料，广泛应用于半导体检测、生物医学和微纳加工等领域。

结语

CLBO晶体凭借其宽透光范围、高非线性系数和优异的环境适应性，已成为深紫外激光技术的核心器件。随着大尺寸生长技术（如顶部籽晶法）和防潮工艺（如Al掺杂）的突破，其产业化进程加速，有望在半导体光刻、量子计算等领域引发革命性变革。未来，随着对晶体缺陷机制的深入理解，CLBO的性能将进一步提升，推动激光技术向更高精度、更高功率方向演进。
