《光子技术成像技术》第三章 预习2025.6.8
《光子技术成像技术》第三章内容详解与学习指南
第三章 光子计数成像技术
一、课程内容概述
第三章深入介绍了光子计数成像技术，包括其基本原理、系统组成、关键技术、性能指标以及应用领域。本章内容旨在帮助全面理解光子计数成像技术的工作原理和技术特点，掌握其在实际应用中的优势与局限性。
二、核心内容解析
1. 光子计数成像技术基本原理
- 定义与特点：
- 定义：光子计数成像技术是一种基于单光子探测的高级成像技术，通过检测微弱光信号中的单个光子事件，实现高灵敏度、高分辨率的图像获取。
- 特点：具有极高的灵敏度，能够探测到单个光子；时间分辨率高，可达纳秒级；噪声低，图像质量高。
- 工作原理：
- 光子探测：利用单光子探测器（如GM-APD）检测光子事件。
- 信号处理：对探测到的光子事件进行计数、定位和时间标记。
- 图像重建：根据光子事件的空间和时间分布信息，重建出目标图像。
2. 光子计数成像系统组成
- 光学系统：
- 功能：负责收集、传输和聚焦光子信号。
- 组成：包括透镜、滤光片、光阑等光学元件。
- 单光子探测器阵列：
- 功能：将光子信号转换为电信号，并进行计数和定位。
- 类型：常用的有GM-APD阵列、SPAD阵列等。
- 信号处理电路：
- 功能：对电信号进行放大、滤波、整形和数字化处理。
- 组成：包括前置放大器、比较器、计数器等电路模块。
- 数据采集与处理系统：
- 功能：对数字信号进行采集、存储和处理，提取有用信息并重建图像。
- 组成：包括数据采集卡、计算机、图像处理软件等。
3. 光子计数成像关键技术
- 单光子探测技术：
- 挑战：提高探测效率、降低暗计数率、抑制后脉冲效应。
- 发展：新型材料、新结构探测器的研发，如硅基倍增探测器（SiPM）、超导纳米线单光子探测器（SNSPD）等。

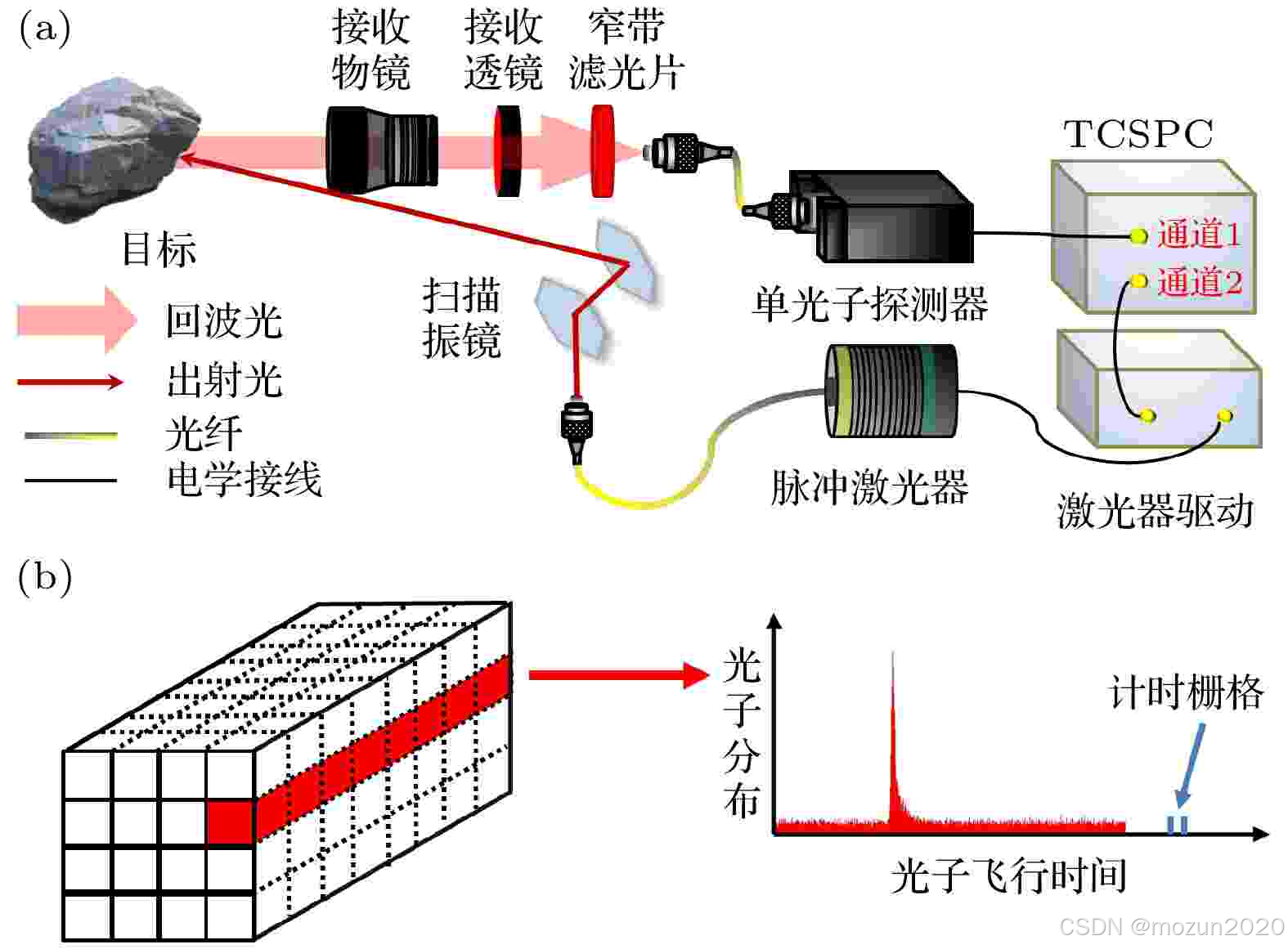

- 时间相关单光子计数（TCSPC）技术：
- 原理：通过精确测量光子到达时间，实现高时间分辨率的成像。
- 应用：荧光寿命成像、时间分辨光谱分析等。
- 图像重建算法：
- 挑战：提高图像分辨率、降低噪声、抑制伪影。
- 方法：最大似然估计、贝叶斯推断、压缩感知等算法。
4. 光子计数成像系统性能指标
- 灵敏度：探测器对光信号的响应能力，通常用探测效率（PDE）表示。
- 噪声等效功率（NEP）：探测器输出信噪比为1时对应的光功率，反映探测器的噪声水平。
- 动态范围：探测器能够正常工作的光信号强度范围，决定成像系统的适用场景。
- 时间分辨率：探测器对光子到达时间的测量精度，影响成像系统的时域分析能力。
- 空间分辨率：成像系统能够分辨的最小细节尺寸，由探测器阵列的像素尺寸和光学系统的像差决定。
5. 光子计数成像技术应用
- 生物医学成像：
- 荧光显微成像：利用荧光标记技术，实现细胞、分子水平的成像。
- 光学相干断层扫描（OCT）：通过测量光子的反射和散射信号，获取生物组织的三维结构信息。
- 天文观测：
- 自适应光学成像：利用光子计数成像技术，校正大气湍流引起的像差，提高天文望远镜的成像质量。
- 高能天体物理：探测宇宙中的高能光子，研究黑洞、中子星等天体现象。
- 量子通信与量子计算：
- 量子密钥分发（QKD）：利用单光子作为信息载体，实现安全、高效的通信。
- 量子计算：利用光子计数成像技术，实现量子比特的读取和操控。
三、预习整理建议
- 概念预习：
- 提前了解光子计数成像技术的基本原理和特点。
- 熟悉单光子探测器的工作原理和类型。
- 技术预习：
- 预习光子计数成像系统的组成和工作流程。
- 了解TCSPC技术和图像重建算法的基本原理。
- 应用预习：
- 查阅相关资料，了解光子计数成像技术在生物医学、天文观测等领域的应用案例。
四、复习重点
- 核心原理：
- 深入理解光子计数成像技术的工作原理和技术特点。
- 掌握单光子探测技术、TCSPC技术和图像重建算法的基本原理。
- 系统组成：
- 熟悉光子计数成像系统的各个组成部分及其功能。
- 理解系统性能指标的含义及计算方法。
- 应用领域：
- 掌握光子计数成像技术在各领域的应用案例及技术优势。
- 分析技术面临的挑战及未来发展趋势。
五、关键知识点梳理
- 光子计数成像技术定义与特点：
- 定义：基于单光子探测的高级成像技术。
- 特点：高灵敏度、高时间分辨率、低噪声。
- 光子计数成像系统组成：
- 光学系统、单光子探测器阵列、信号处理电路、数据采集与处理系统。
- 光子计数成像关键技术：
- 单光子探测技术、TCSPC技术、图像重建算法。
- 光子计数成像系统性能指标：
- 灵敏度（PDE）、噪声等效功率（NEP）、动态范围、时间分辨率、空间分辨率。
- 光子计数成像技术应用：
- 生物医学成像（荧光显微成像、OCT）、天文观测（自适应光学成像、高能天体物理）、量子通信与量子计算（QKD、量子计算）。
