《光子技术成像技术》第四章 预习2025.6.8
《光子技术成像技术》第四章内容详解与学习指南
第四章 典型光子计数成像系统
一、课程内容概述
第四章主要介绍了典型的光子计数成像系统，包括微光成像系统、X射线光子计数成像系统、激光雷达光子计数成像系统等。本章内容旨在帮助了解不同应用场景下光子计数成像系统的组成、工作原理及性能特点，为后续章节学习光子计数成像技术的实际应用奠定基础。
二、核心内容解析
1. 微光成像系统
- 系统组成：
- 光学系统：负责收集微弱的光信号，通常采用大口径透镜或反射镜。
- 像增强器：将微弱的光信号放大，提高图像的亮度。
- 光子计数探测器：如GM-APD阵列，用于检测放大后的光子信号。
- 信号处理与显示系统：对探测到的光子信号进行处理，并显示图像。
- 工作原理：
- 微弱的光信号经过光学系统收集后，进入像增强器进行放大。
- 放大后的光信号被光子计数探测器检测，转换为电信号。
- 电信号经过处理，重建出目标图像。
- 性能特点：
- 能够在极低光照条件下获取清晰的图像。
- 具有高灵敏度、低噪声、高分辨率等优点。
2. X射线光子计数成像系统
- 系统组成：
- X射线源：产生X射线，用于照射被测物体。
- 被测物体：吸收或散射X射线，形成携带物体内部结构信息的X射线信号。
- 光子计数探测器：如CdTe或CZT探测器，用于检测X射线光子。
- 信号处理与图像重建系统：对探测到的X射线光子信号进行处理，重建出物体内部结构的图像。
- 工作原理：
- X射线源产生的X射线照射被测物体。
- X射线穿过物体后，被光子计数探测器检测。
- 探测器将X射线光子信号转换为电信号，经过处理重建出物体内部结构的图像。
- 性能特点：
- 能够获取高分辨率、高对比度的X射线图像。
- 具有能量分辨能力，能够区分不同能量的X射线光子。
- 广泛应用于医学影像、安全检查等领域。

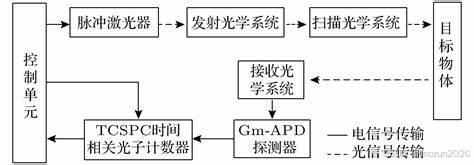

3. 激光雷达光子计数成像系统
- 系统组成：
- 激光器：产生脉冲激光，用于照射被测目标。
- 光学系统：负责激光的发射和接收，通常采用望远镜或透镜。
- 光子计数探测器：如SPAD阵列，用于检测反射回来的激光光子。
- 信号处理与测距系统：对探测到的激光光子信号进行处理，测量激光的飞行时间，从而计算出被测目标的距离。
- 工作原理：
- 激光器产生的脉冲激光照射被测目标。
- 反射回来的激光光子被光学系统收集，并进入光子计数探测器。
- 探测器将激光光子信号转换为电信号，经过处理测量出激光的飞行时间。
- 根据激光的飞行时间，计算出被测目标的距离，并重建出目标的三维图像。
- 性能特点：
- 能够实现远距离、高精度的测距和成像。
- 具有高时间分辨率、高灵敏度等优点。
- 广泛应用于自动驾驶、地形测绘、环境监测等领域。
三、预习整理建议
- 概念预习：
- 提前了解微光成像、X射线成像、激光雷达等基本概念。
- 熟悉光子计数探测器在不同成像系统中的应用。
- 系统预习：
- 预习不同光子计数成像系统的组成和工作原理。
- 了解各系统在医学影像、安全检查、自动驾驶等领域的应用。
- 技术预习：
- 预习光子计数探测器的工作原理及性能特点。
- 了解信号处理与图像重建技术在不同成像系统中的应用。
四、复习重点
- 核心原理：
- 深入理解不同光子计数成像系统的工作原理和技术特点。
- 掌握光子计数探测器在不同系统中的应用及优势。
- 系统组成：
- 熟悉不同光子计数成像系统的各个组成部分及其功能。
- 理解各系统性能特点及应用场景。
- 应用领域：
- 掌握不同光子计数成像系统在各领域的应用案例及技术优势。
- 分析技术面临的挑战及未来发展趋势。
五、关键知识点梳理
- 微光成像系统：
- 系统组成（光学系统、像增强器、光子计数探测器、信号处理与显示系统）。
- 工作原理及性能特点。
- X射线光子计数成像系统：
- 系统组成（X射线源、被测物体、光子计数探测器、信号处理与图像重建系统）。
- 工作原理、性能特点及应用领域。
- 激光雷达光子计数成像系统：
- 系统组成（激光器、光学系统、光子计数探测器、信号处理与测距系统）。
- 工作原理、性能特点及应用领域。
- 光子计数探测器：
- 工作原理及性能特点（如GM-APD阵列、SPAD阵列、CdTe/CZT探测器）。
- 信号处理与图像重建技术：
- 在不同成像系统中的应用及重要性。
