变频串联谐振试验技术解析

核心原理与技术架构

变频串联谐振试验基于 RLC 串联谐振原理，通过变频电源（30-300Hz）调节频率，使励磁变压器、电抗器（L）与试品电容（C）达到谐振状态（ωL=1/ωC）。此时，电抗器与电容两端电压分别为电源电压的 Q 倍（Q=ωL/R，品质因数），从而以较小的电源容量（仅需提供回路电阻损耗功率）实现高电压输出。典型系统架构包括：

• 变频控制单元：输出可调频率正弦波，支持自动调谐（30-40 秒锁定谐振点）；
• 励磁变压器：将变频电源低压升至适合电抗器的中高压；
• 谐振电抗器：多组可组合电感，匹配不同试品电容；
• 电容分压器：高精度测量高压（误差≤0.5%），反馈至控制系统。

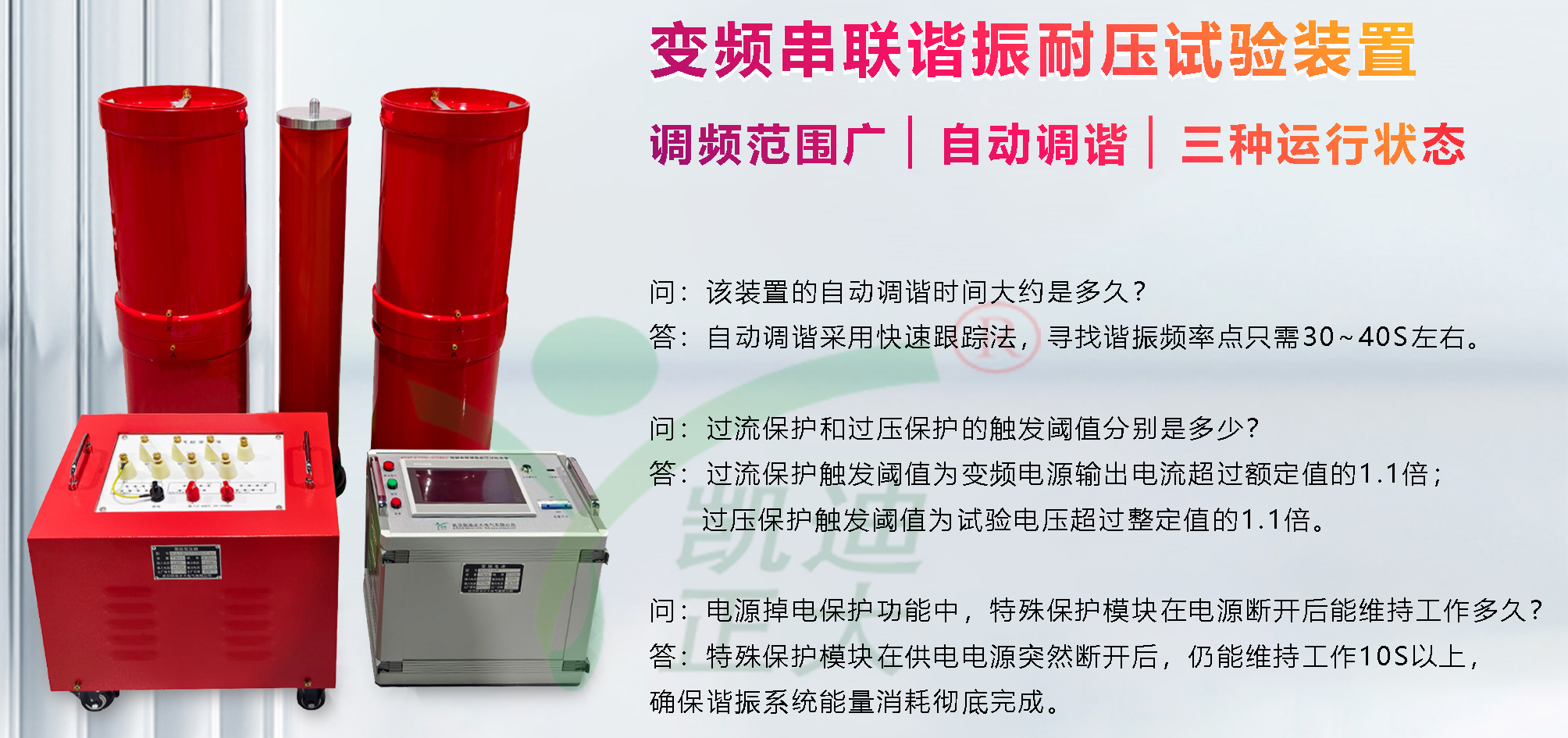

以下基于KDZD变频串联谐振耐压试验装置简单解析

自动调谐技术：快速跟踪法 30-40 秒完成谐振点搜索，避免手动调节的盲目性；无谐振点时自动切断升压，防止过压。

多维保护体系：

• 过流保护：超过额定电流 1.1 倍时 0.1 秒内切断；
• 过压保护：硬件 + 软件双重阈值控制（如设定电压 1.1 倍）；
• 闪络保护：试品放电时瞬时短路电感能量，保护设备不受反冲损坏；
• 掉电保护：电源中断后维持 10 秒耗能，避免谐振能量回馈导致二次击穿。

设备集成化与便携性提升

• 模块化设计：电抗器可串联 / 并联组合（如单台 50kV/1H 电抗器，串联后达 100kV/0.5H），适配不同电压等级；
• 重量优势：同等电压下，谐振装置重量仅为工频设备的 1/3-1/5（如 50kV 工频装置需车载运输，谐振装置可拆解为便携组件）。
