《10 秒建立邻居，5 秒同步全网：OSPF 如何让网络故障 “秒级自愈”？》

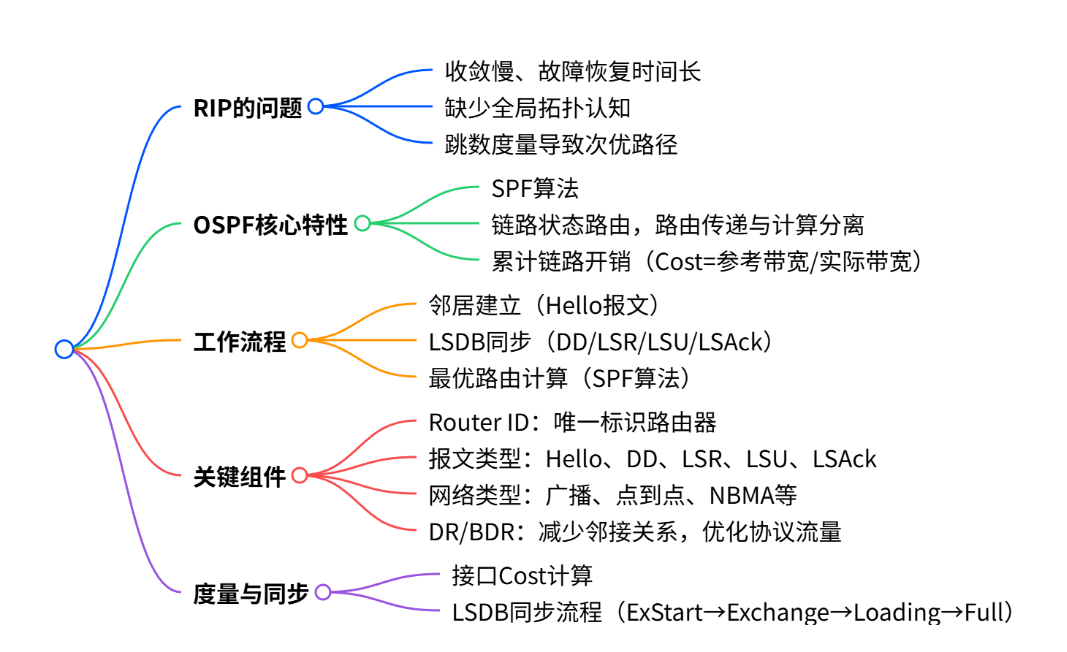

思维导图

详细总结

一、RIP 在大型网络中的挑战

1. 收敛速度慢：逐跳收敛机制导致故障恢复时间长（如 N1 网络收敛需 t1-t4 阶段）。
2. 缺乏全局拓扑认知：分布式路由计算无法获取全网结构，仅依赖邻居路由信息。
3. 度量不科学：以 “跳数” 为唯一度量，可能选择次优路径（如高带宽链路因跳数多被忽略）。

二、OSPF 基础原理与优势

• 核心思想：
  • 路由传递与计算分离：先同步链路状态数据库（LSDB），再独立计算路由。
  • SPF 算法：基于 Dijkstra 算法计算最短路径树，确保最优路由。
  • 度量方式：以 “累计链路开销” 为选路依据，接口 Cost = 参考带宽 / 实际带宽（默认参考带宽为 100Mbps）。

三、OSPF 工作流程

1. 邻居建立（Step1）

   • Hello 报文：
     • 作用：发现邻居、协商参数（如 Router ID、区域 ID）、维护邻居状态（默认 10 秒发送一次）。
     • 建立过程：
       • Down→Init：收到邻居 Hello 报文，状态变为 Init。
       • Init→2-way：双方在 Hello 报文中互填对方 Router ID，进入双向通信状态。
   • 手动建立邻居：在不支持组播的网络（如 NBMA）中，通过单播配置 peer 地址建立邻居。

2. LSDB 同步（Step2）

   • 报文类型：

     类型	名称	功能
     2	Database Description（DD）	交互 LSDB 摘要（含 LSA 头部）
     3	Link State Request（LSR）	请求缺失的 LSA 详细信息
     4	Link State Update（LSU）	发送完整 LSA
     5	Link State Ack（LSAck）	确认接收 LSA

   • 同步流程：
     • ExStart 阶段：协商主从关系（Router ID 大的为主），确定 DD 报文序列号。
     • Exchange 阶段：互发 DD 报文（携带 LSDB 摘要），标记已同步的 LSA。
     • Loading 阶段：通过 LSR/LSU/LSAck 请求并补充缺失的 LSA。
     • Full 阶段：LSDB 完全同步，邻居状态变为 Full。

3. 路由计算（Step3）

   • 基于同步后的 LSDB，运行 SPF 算法生成最短路径树，计算到达各网络的最优路由。

四、关键组件与机制

1. Router ID

   • 作用：唯一标识自治系统内的路由器，格式为 32 位 IP 地址（如 1.1.1.1）。
   • 选举规则：手动配置优先，否则自动选取 Loopback 接口 IP 或物理接口最大 IP。

2. 网络类型

   • 广播型（如以太网）：默认类型，支持组播，需选举 DR/BDR。
   • 点到点（如 PPP/HDLC）：直接与对端建立邻接关系，无需 DR/BDR。
   • 非广播多路访问（NBMA）（如帧中继 / ATM）：需手动配置邻居，默认不支持组播。
   • 点到多点：将 NBMA 网络视为多个点到点链路，自动发现邻居。

3. DR/BDR 选举机制

   • 作用：在广播 / NBMA 网络中减少邻接关系数（从 n×(n-1)/2 减至 2n-2），避免 LSA 重复泛洪。
   • 选举规则：
     • 接口优先级高者优先（范围 0-255，默认 1，0 表示不参与选举）。
     • 优先级相同时，Router ID 大者优先。
   • 角色：
     • DR（指定路由器）：与所有 DRother 建立邻接关系，负责收集和转发 LSA。
     • BDR（备份 DR）：在 DR 故障时自动接管其角色，确保无单点故障。
     • DRother：仅与 DR/BDR 建立邻接关系，彼此间为邻居状态。

五、OSPF 报文头部与功能

• 通用头部字段：

  字段	说明
  Version	协议版本（IPv4 为 2，IPv6 为 3）
  Type	报文类型（1-5）
  Router ID	发送者的路由器 ID
  Area ID	所属区域 ID（0 表示骨干区域）
  Checksum	校验报文完整性
  Auth Type	认证类型（0 = 无认证，1 = 明文，2=MD5）

---

关键问题

问题 1：OSPF 如何解决 RIP 的收敛慢问题？

答案：

• 通过触发更新机制，当链路状态变化时立即发送 LSA，无需等待周期性更新。
• LSDB 同步机制确保所有路由器快速获取一致的拓扑信息，结合 SPF 算法实现快速收敛。

问题 2：DR/BDR 的选举条件是什么？在广播网络中有何作用？

答案：

• 选举条件：
  1. 接口 DR 优先级高者优先（范围 0-255，默认 1）。
  2. 优先级相同时，Router ID 大者优先。
• 作用：
  • 减少邻接关系数量（如 4 台路由器从 6 个邻接减为 6 个（DR+BDR 与其他 2 台各 2 个））。
  • 集中处理 LSA 泛洪，避免重复传输，节省带宽和资源。

问题 3：OSPF 的度量（Cost）如何计算？修改参考带宽有何注意事项？

答案：

• 计算公式：接口 Cost = 参考带宽（默认 100Mbps） / 实际带宽（单位 bps）。
  • 例：100Mbps 链路 Cost 为 1，10Mbps 链路 Cost 为 10。
• 修改注意事项：
  • 若调整参考带宽（如改为 1000Mbps），需在所有路由器上同步修改，否则会导致 Cost 计算不一致，引发选路错误。
  • 可通过ospf auto-cost reference-bandwidth命令全局修改参考带宽。

一段话总结

OSPF 协议是 IETF 提出的基于 SPF 算法的链路状态路由协议，用于解决 RIP 在大型网络中收敛慢、度量不科学、缺乏全局拓扑认知等问题。其核心原理包括邻居建立（通过 Hello 报文）、链路状态数据库（LSDB）同步（涉及 DD、LSR、LSU、LSAck 等报文）、基于累计链路开销的路由计算。在广播型网络中通过DR/BDR 选举机制减少邻接关系和协议流量，支持多种网络类型（如广播、点到点、NBMA 等），通过 Router ID 唯一标识路由器，以确保大型网络的高效路由。
