Unity中Avatar换装实现

ds 2025/8/12 16:33:22

Unity中Avatar换装实现

本文转自：

https://blog.uwa4d.com/archives/avartar.html，请点击链接查看原文，尊重楼主版权。

作者Github：https://github.com/zouchunyi

资源准备

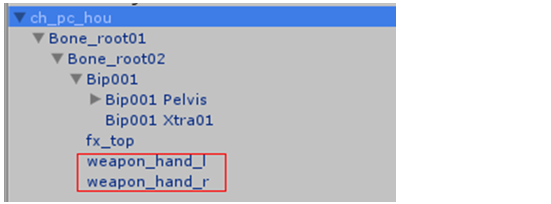

1.每一套装备模型必须使用同一套骨骼，并单独将骨骼数据保存成一个Prefab。红色部分为武器挂节点（也可以把武器做成一个SkinnedMesh，不采用挂接点的形式），骨骼数据在Unity中的展示形式就是Transform。

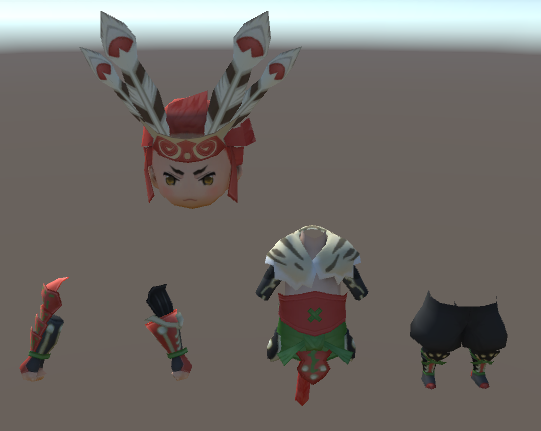

2.将模型拆分成多个部分，将每一个部分单独保存成Prefab，武器也单独保存为一个Prefab。

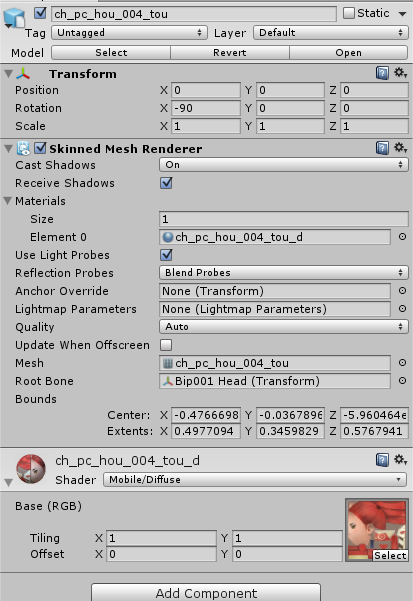

每一个Prefab都含有自身的SkinnedMeshRenderer。

实现过程

1.创建骨骼GameObject，所有装备的蒙皮数据会最终合成到这个Prefab中。

2.创建装备GameObject，用于搜集其中蒙皮数据以生成新的SkinnedMeshRenderer到骨骼Prefab中。

3.public void CombineObject(GameObject skeleton, SkinnedMeshRenderer[] meshes, bool combine = false)传入骨骼的GameObject和蒙皮数据。

4.搜集装备蒙皮数据中的有效信息。

// Collect information from meshesfor (int i = 0; i < meshes.Length; i ++){SkinnedMeshRenderer smr = meshes[i];materials.AddRange(smr.materials); // Collect materials// Collect meshesfor (int sub = 0; sub < smr.sharedMesh.subMeshCount; sub++){CombineInstance ci = new CombineInstance();ci.mesh = smr.sharedMesh;ci.subMeshIndex = sub;combineInstances.Add(ci);}// Collect bonesfor (int j = 0 ; j < smr.bones.Length; j ++){int tBase = 0;for (tBase = 0; tBase < transforms.Count; tBase ++){if (smr.bones[j].name.Equals(transforms[tBase].name)){bones.Add(transforms[tBase]);break;}}}}

5.为骨骼GameObject生成新的SkinnedMeshRenderer。

// Create a new SkinnedMeshRenderer
SkinnedMeshRenderer oldSKinned = skeleton.GetComponent<SkinnedMeshRenderer> ();if (oldSKinned != null) {GameObject.DestroyImmediate (oldSKinned);}
SkinnedMeshRenderer r = skeleton.AddComponent<SkinnedMeshRenderer>();
r.sharedMesh = new Mesh();
r.sharedMesh.CombineMeshes(combineInstances.ToArray(), false, false);// Combine meshes
r.bones = bones.ToArray();// Use new bones

6.挂接武器。

Transform[] transforms = Instance.GetComponentsInChildren<Transform>();
foreach (Transform joint in transforms) {
if (joint.name == "weapon_hand_r")
{// find the joint (need the support of art designer)WeaponInstance.transform.parent = joint.gameObject.transform;break;}   }

其中WeaponInstance为武器实例GameObject，Instance为骨骼实例GameObject。

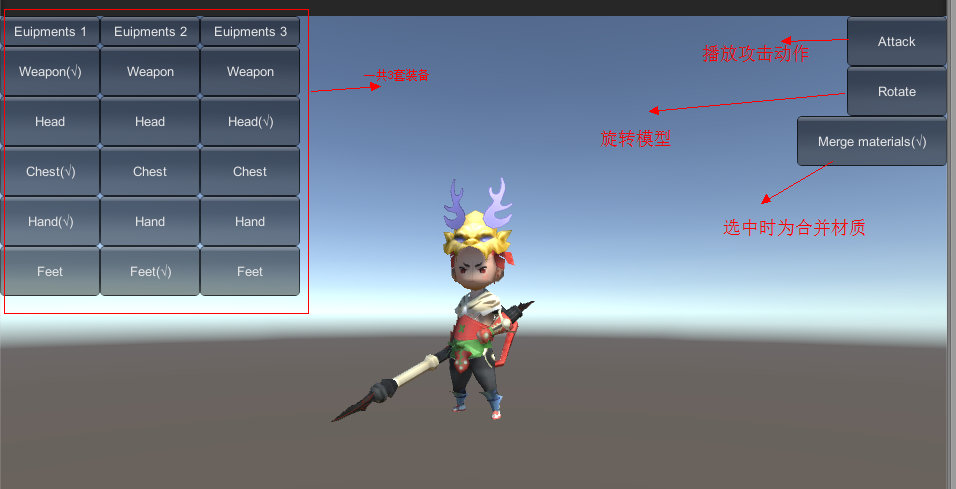

合成后的效果

如何优化

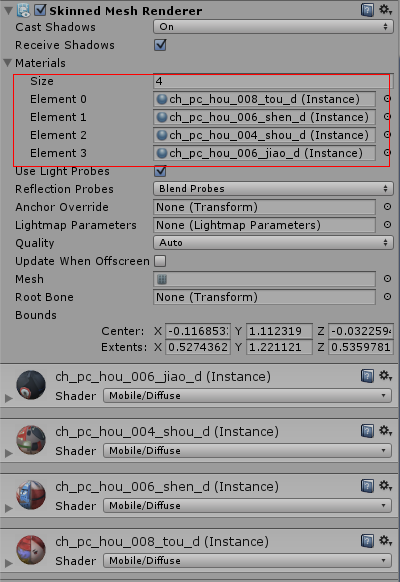

合成之后的模型拥有4个独立材质，加上独立的对象武器，也就是会产生5个Draw Call；如果将在骨骼中的这4个材质合并成一个，那么就能将Draw Call减少到2个。

其中实现过程如下：

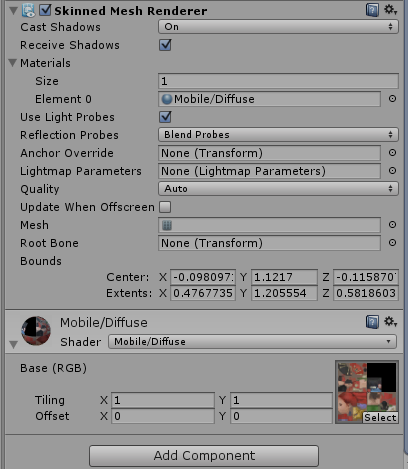

优化CombineObject方法，其中Combine为bool类型，用于标识是否合并材质。

// merge materials
if (combine)
{newMaterial = new Material (Shader.Find ("Mobile/Diffuse"));oldUV = new List<Vector2[]>();// merge the textureList<Texture2D> Textures = new List<Texture2D>();for (int i = 0; i < materials.Count; i++){Textures.Add(materials[i].GetTexture(COMBINE_DIFFUSE_TEXTURE) as Texture2D);}newDiffuseTex = new Texture2D(COMBINE_TEXTURE_MAX, COMBINE_TEXTURE_MAX, TextureFormat.RGBA32, true);Rect[] uvs = newDiffuseTex.PackTextures(Textures.ToArray(), 0);newMaterial.mainTexture = newDiffuseTex;// reset uvVector2[] uva, uvb;for (int j = 0; j < combineInstances.Count; j++){uva = (Vector2[])(combineInstances[j].mesh.uv);uvb = new Vector2[uva.Length];for (int k = 0; k < uva.Length; k++){uvb[k] = new Vector2((uva[k].x * uvs[j].width) + uvs[j].x, (uva[k].y * uvs[j].height) + uvs[j].y);}oldUV.Add(combineInstances[j].mesh.uv);combineInstances[j].mesh.uv = uvb;}}

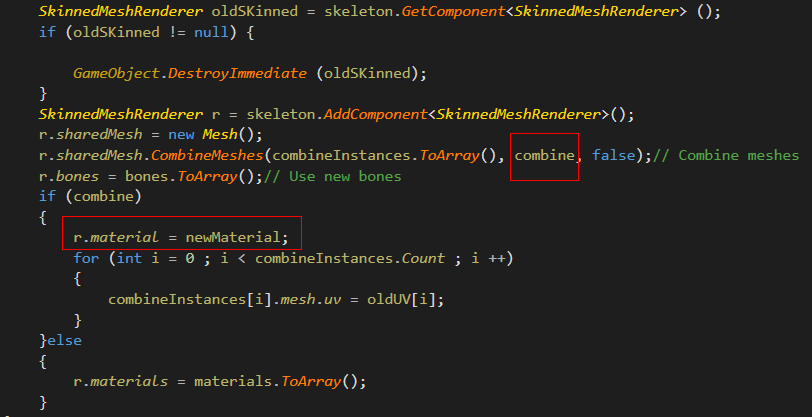

生成新的SkinnedMeshRenderer时略有区别：
