华大HC32F460 内存使用注意事项(内存bug)

最近调试HC32F460出现各种奇怪问题，程序不断的从不同位置崩溃，比如增加了堆栈大小（注意，是增加，而且是增加的足够大），修改了一些无关代码，增加了一个啥都不做的线程，等等都会导致程序各种异常，而且调试也找不出原因，表现为与内存溢出一样，内存无然无故变了，但是可以肯定是内存没有溢出，还有的内存竟然无法修改，修改后自己复原了，心里一万个曹尼玛，还有这样的单片机。

但是通过两天的调试，最后怀疑可能是内存问题，之前发现HC32无法使用1,2,1这种方式对齐访问，而其他单片机则不影响，带着怀疑测试，将SRAMH与SRAM3屏蔽掉（不让编译器使用）


LR_IROM1 0x0010000 (416*1024)  {    ; load region size_regionER_IROM1 0x0010000 (416*1024)  {  ; load address = execution address*.o (RESET, +First)*(InRoot$$Sections).ANY (+RO).ANY (+XO)}RW_IRAM3 0x20020000 (28*1024)  {  ; RW data SRAM3 28KB 支持ECC; .ANY (+RW +ZI).ANY (IRAM3)}RW_IRAM2 0x20010000 (64*1024)  {  ; RW data SRAM2 64KB.ANY (+RW +ZI).ANY (IRAM2)}RW_IRAM1 0x20000000 (64*1024)  {  ; RW data SRAM1 64KB.ANY (+RW +ZI).ANY (IRAM1)};SRAMH内存，高速内存；RW_IRAMH 0x1FFF8000 (32*1024)  {; .ANY (+RW +ZI).ANY (SRAMH)};Ret_SRAM 掉电保持SRAM 4KBRW_IRAM4 0x200F0000 (4*1024)  {.ANY (Ret_SRAM)}
}

注意，上面的SRAMH与IRAM3都没有被使用，这个时候程序奇迹般正常了，测试了很久都正常（之前也是没有开启SRAMH与IRAM3），最近才开启的，出现各种奇怪问题，带着疑问找资料（其实通过2天测试，发现UCOS如果分配的内存空间在IRAM3或者SRAMH则出问题几率很大）。

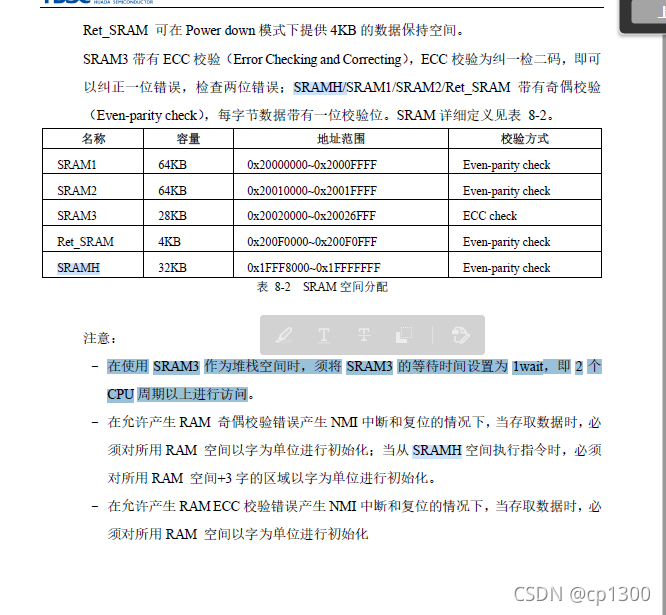

果然，上面发现SRAM3是不能直接当做堆栈使用，必须设置等待延时为1，好的，这个问题找到了，单独屏蔽SRAM3,使能SRAMH继续测试，结果还是会出现不定时的复位，注意是直接复位，不是硬件中断中的复位，此时我就怀疑是SRAMH与SRAM1不能跨区域直接访问，带着疑问继续测试。

RW_IRAMH 0x1FFF8000 (32*1024-8)  {.ANY (+RW +ZI).ANY (SRAMH)};Ret_SRAM 掉电保持SRAM 4KBRW_IRAM4 0x200F0000 (4*1024)  {.ANY (Ret_SRAM)}

 将SRAMH故意去掉8字节，让内存不连续，这样避免了连续的内存分配，继续测试。

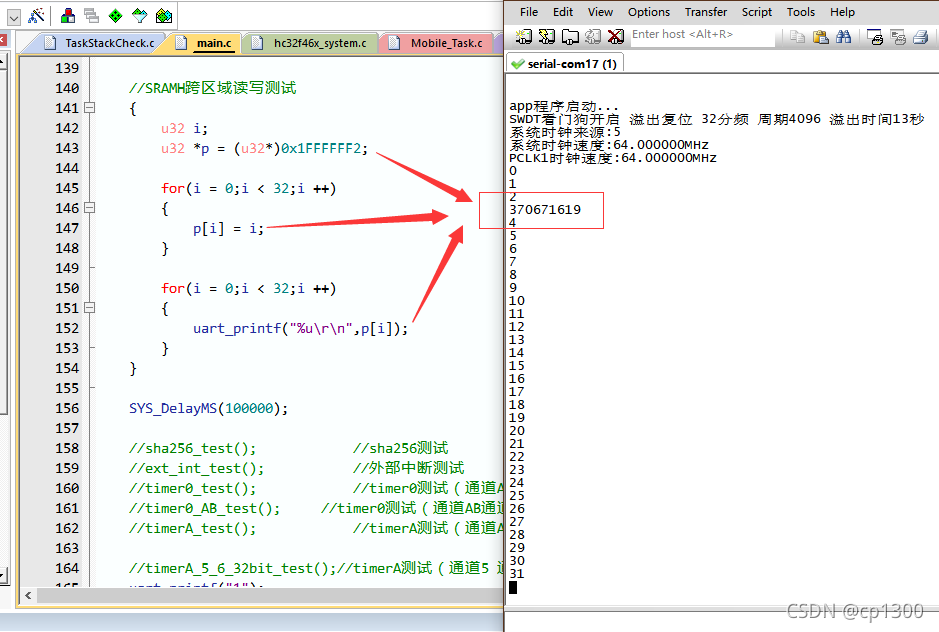

通过1个多小时测试，程序很稳定，现在主动编写一个测试代码测试，效果如下：



 通过测试发现，如果SRAMH与SRAM1连续访问的时候，是32bit对齐的，则无任何问题，一旦出现非对齐访问，那就对不起了，这个值不知道如何产生的，果然有些坑还是要自己去规避的。

 国产单片机任重道远呀，这些细节不告知，会玩死开发者的，今天加了一个u16 a;结果程序异常,明天改了一个变量，结果程序异常，却找不到任何原因，而且会导致一个还未执行的代码影响到了前面执行的代码（内存分配顺序变动了），文档中SRAMH可以以最高速度执行，却还可以设置访问周期，而且不告知怎么设置也是醉了。

好了，上面就是我最近遇到的坑，大家请绕行吧，下面是最终的解决办法。

; V6: armclang
#! armclang --target=arm-arm-none-eabi -mcpu=cortex-m4 -E -x c
;使用了ARM V6编译器后无法使用宏定义设置ROM起始地址与大小，需要手动修改
; V5: armcc
;#! armcc -E
#include "BaseSetting.h"LR_IROM1 0x0010000 (416*1024)  {    ; load region size_regionER_IROM1 0x0010000 (416*1024)  {  ; load address = execution address*.o (RESET, +First)*(InRoot$$Sections).ANY (+RO).ANY (+XO)};如果使用IRAM3作为堆栈，则至少需要设置1个读写等待周期,此处就不用这个内存做堆栈，用于用户自定义内存区域RW_IRAM3 0x20020000 (28*1024)  {  ; RW data SRAM3 28KB 支持ECC; .ANY (+RW +ZI).ANY (IRAM3)}RW_IRAM2 0x20010000 (64*1024)  {  ; RW data SRAM2 64KB.ANY (+RW +ZI).ANY (IRAM2)}RW_IRAM1 0x20000000 (64*1024)  {  ; RW data SRAM1 64KB.ANY (+RW +ZI).ANY (IRAM1)};SRAMH内存，高速内存；不要使用SRAMH作为代码执行区域，然后故意少给8字节，避免与IRAM1连续，也避免了可能存在的非对齐跨区域访问异常RW_IRAMH 0x1FFF8000 (32*1024-8)  {.ANY (+RW +ZI).ANY (SRAMH)};Ret_SRAM 掉电保持SRAM 4KBRW_IRAM4 0x200F0000 (4*1024)  {.ANY (Ret_SRAM)}
}
