网络规划设计之广域网结构设计，6种架构模式对比
在数字化转型的浪潮中，网络基础设施的设计理念正在发生深刻变革。传统的基于点线拓扑的研究方法已无法满足现代复杂网络的需求，取而代之的是更具系统性的网络结构设计理念。本文将深入解析网络结构的定义特征，并重点剖析六种主流广域网架构的实现方案与技术要点。
网络结构设计方法论
网络结构作为逻辑抽象框架，具有三个显著特征：
-
设备节点化：明确标注核心路由设备、防火墙等实体
-
层次分明化：区分数据链路层（局域网）与网络层（广域网）
-
功能模块化：支持按需添加接入层设备或安全防护组件
设计原则：在局域网复杂场景推荐接入路由器，在安全敏感环境必须部署防火墙
六大广域网架构深度解析
一、单核心广域网结构

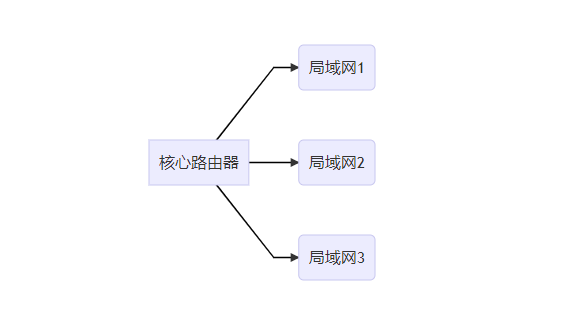

架构示意图

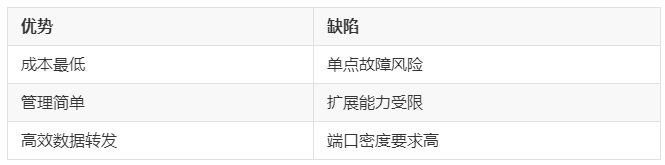

核心特性
典型应用场景：中小企业总部网络、分支机构较少的场景
二、双核心广域网结构

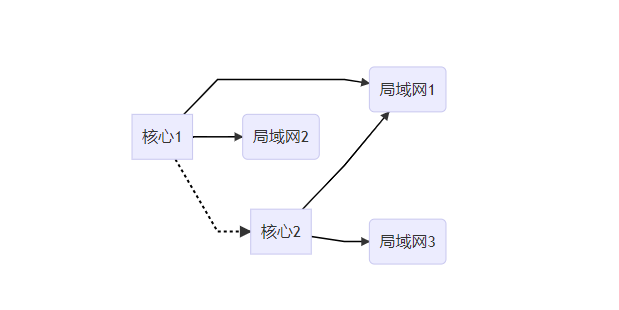

架构示意图
技术亮点
-
冗余机制：HSRP/VRRP实现毫秒级切换
-
负载均衡：GLBP协议支持流量分担
-
端口利用率：支持10Gbps高速互联
最佳实践：金融交易系统、关键业务支撑平台
三、环型广域网结构

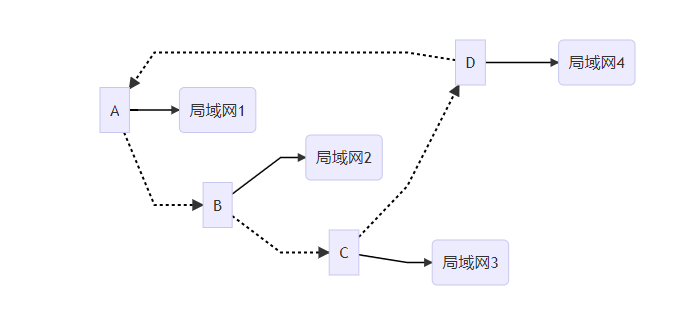

架构示意图
实施要点
-
协议选择：OSPF/RIP动态路由防环
-
时延优化：环形路径<15跳
-
成本考量：设备端口消耗增加30%
典型用例：跨地域数据中心互联、物联网设备组网
四、半冗余广域网结构

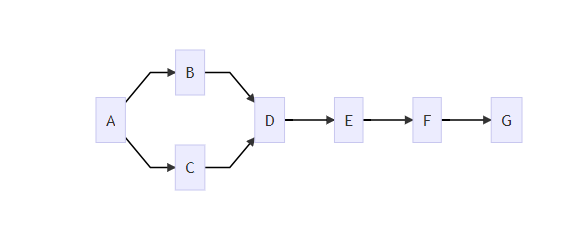

架构示意图
核心优势
-
弹性扩展：支持N+1冗余配置
-
协议适配：完美兼容OSPF链路状态算法
-
故障隔离：自动阻断故障路径
实施建议：云计算基础设施、边缘计算节点接入
五、对等子域广域网结构

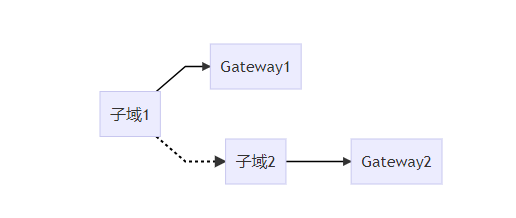

架构示意图
关键技术指标
-
带宽规划：子域间链路≥子域内1.5倍
-
路由策略：精细控制路由条目
-
设备要求：边界路由器性能≥200Mpps
典型场景：跨国企业分部互联、多云环境对接
六、层次子域广域网结构

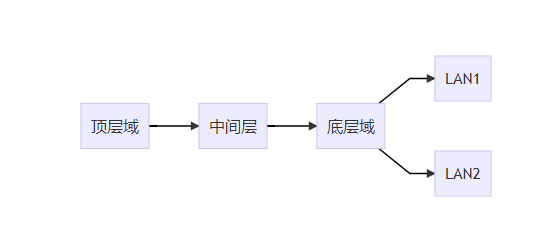

架构示意图
设计规范
-
层级关系：严格遵循3层架构模型
-
流量走向：跨层流量必须经顶层转发
-
协议优化：OSPF多区域设计
最佳实践：大型集团公司网络、省级行政网络

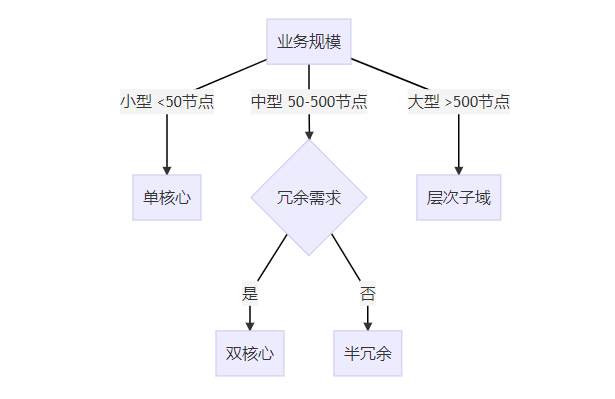

结构选型决策树
技术演进趋势
-
SD-WAN融合：实现智能路径选择
-
云原生架构：服务链插入技术
-
AI驱动优化：基于机器学习的流量预测
运维建议：建议部署NetFlow分析工具实时监控结构健康度，定期进行红蓝对抗测试验证冗余有效性
