开疆智能Profinet转Profibus网关连接DP-IO模块配置案例

本案例是通过Profinet转Profibus网关将DP协议的IO模块接入到西门子1200PLC的Profinet网络中。以下是配置步骤。

配置方法

首先进行西门子PLC一侧的Profinet配置。

1. 打开西门子组态软件进行组态，导入网关在Profinet一侧的GSD文件。

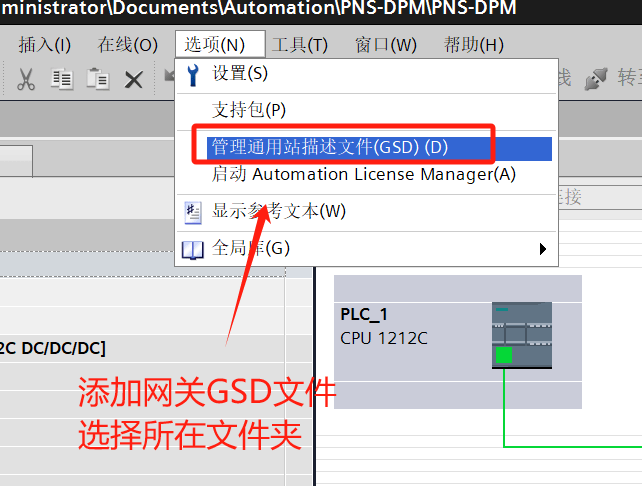

新建项目并添加PLC，导入GSD文件。

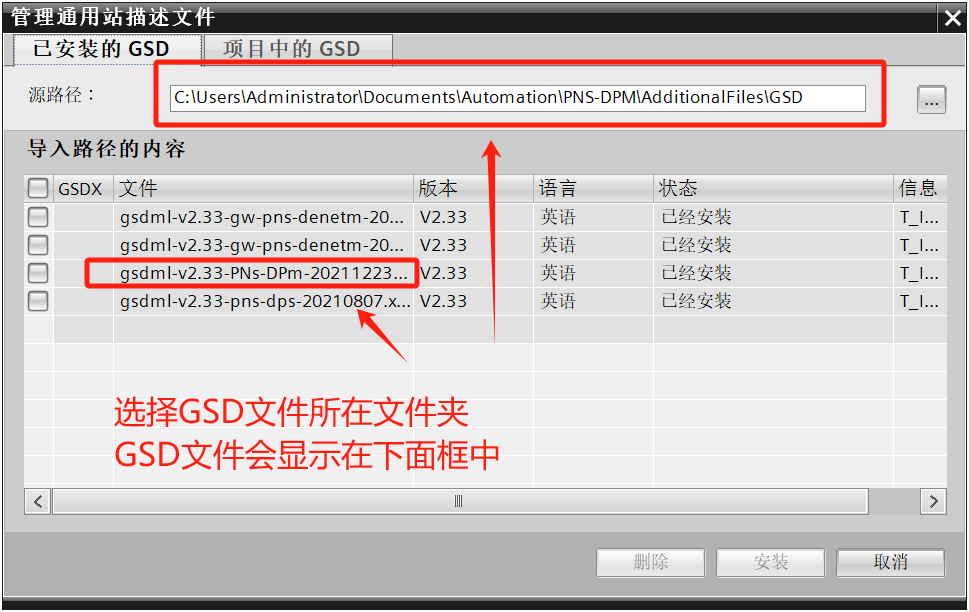

找到GSD所在文件夹，当GSD显示在下方框中。

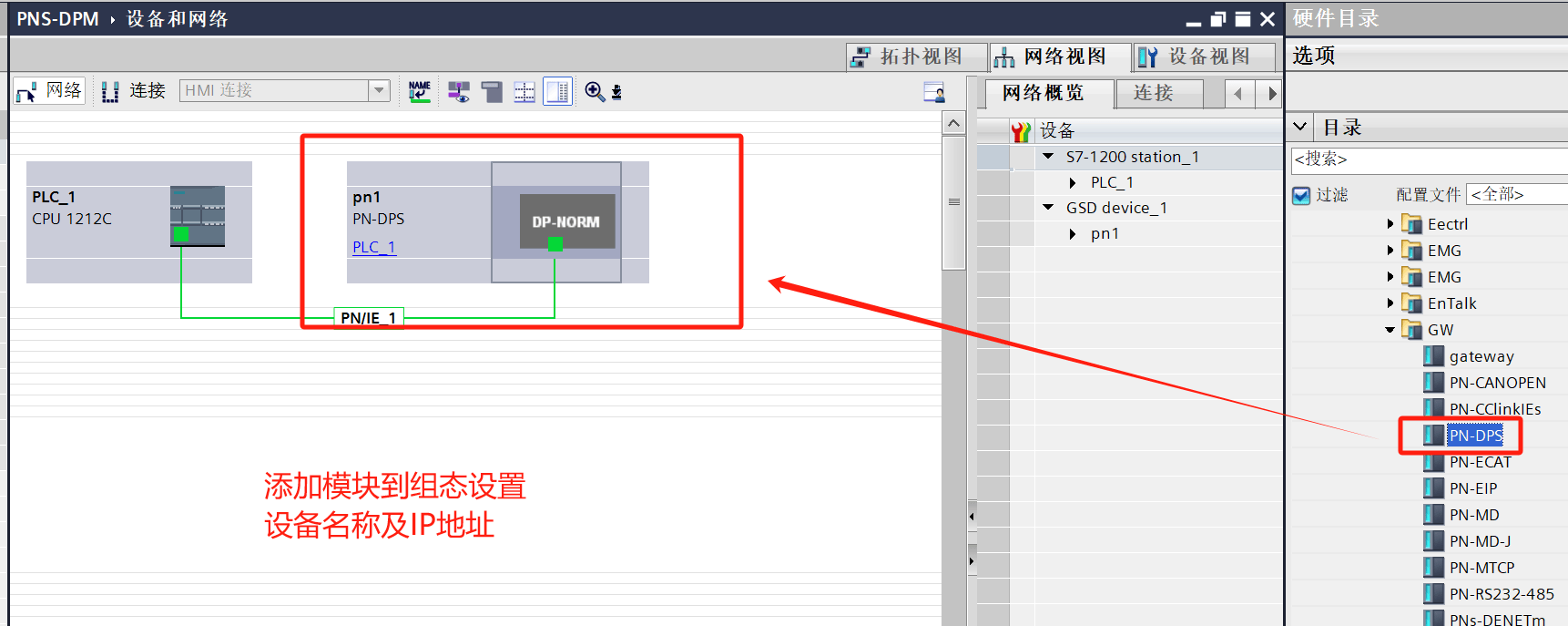

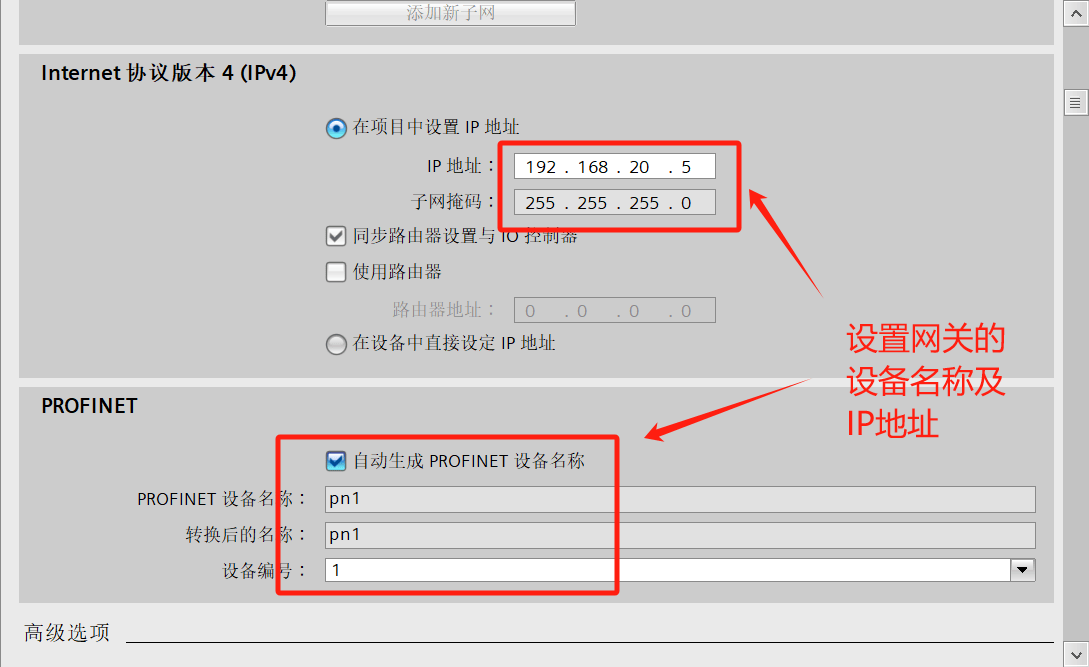

添加网关模块到组态，设置并分配网关的设备名称及IP地址

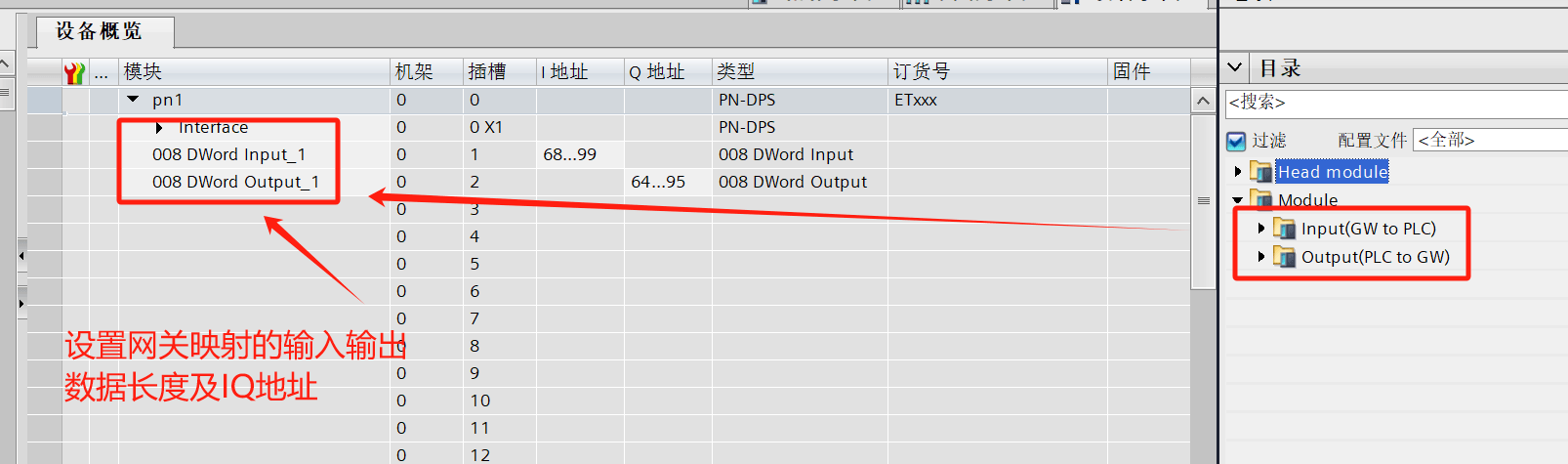

分配网关映射的数据长度与地址。

完成后下载组态到PLC，并且打开网关配置软件。

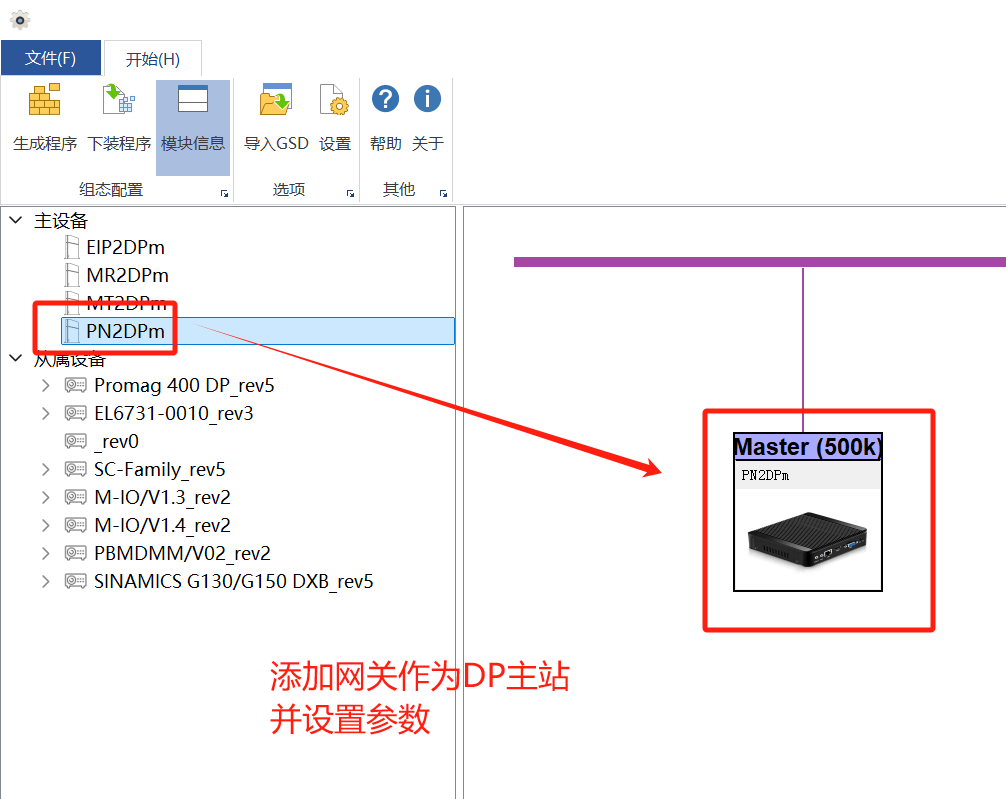

2. 打开网关配置软件“”新建项目并添加模块PN2DPM并设置参数

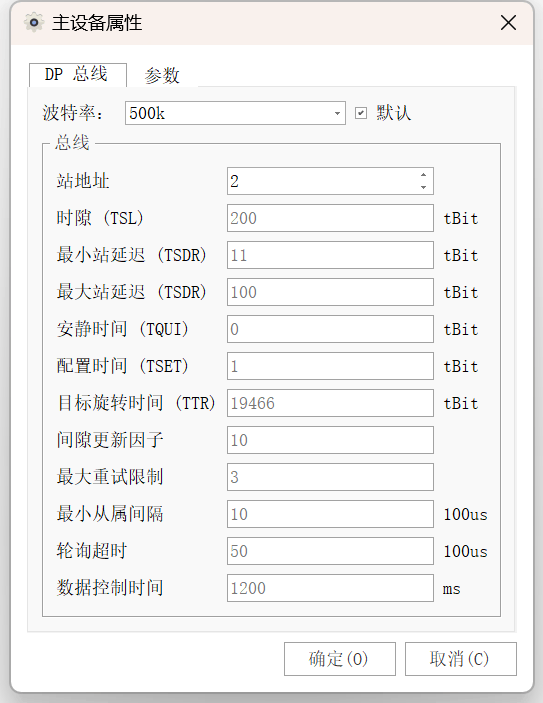

首先设置网关的Profibus参数。如站地址，波特率等。（一般是1.5M）

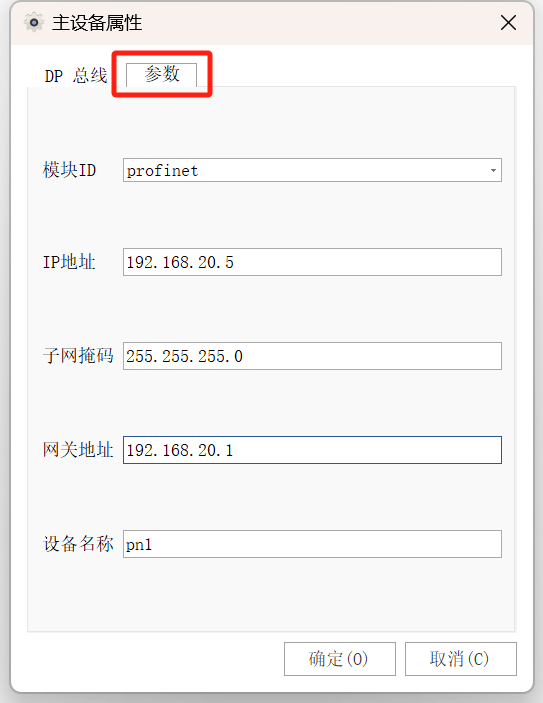

设置Profient参数，与PLC组态保持一致，主要是设备名称及IP地址

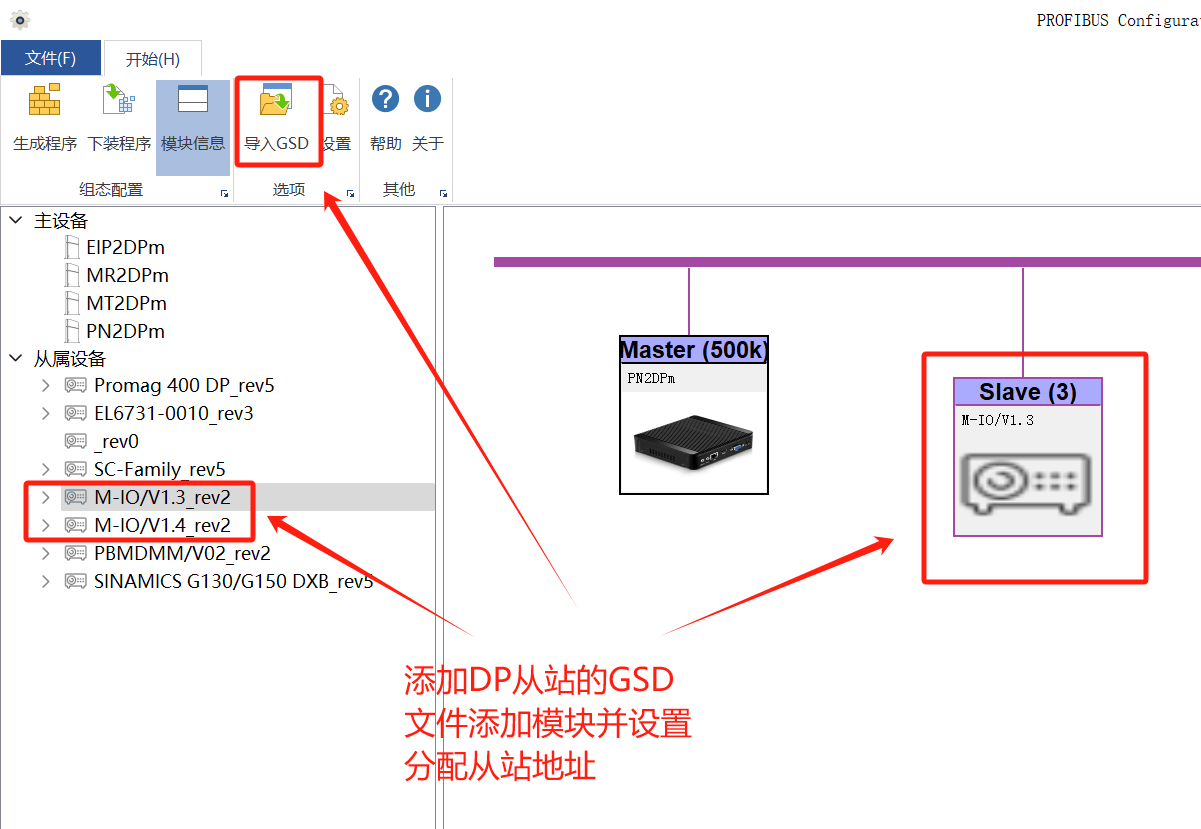

将IO的GSD文件导入网关配置软件（注意，此处导入的是Profibus从站的GSD，并非Profinet所用的GSD）并添加从站设置好站地址。

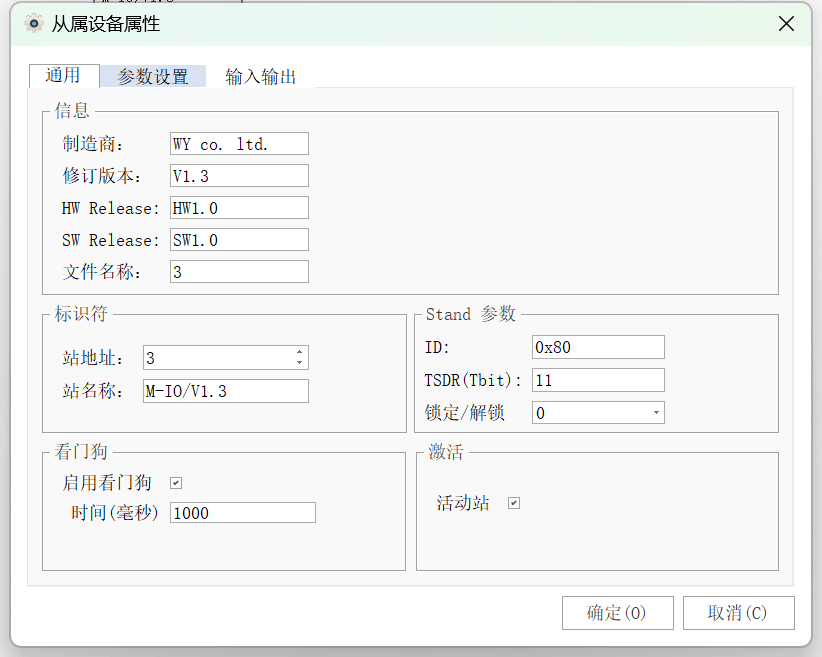

双击IO从站模块，配置所需要的参数，其中通用参数除战地址外保持默认即可。

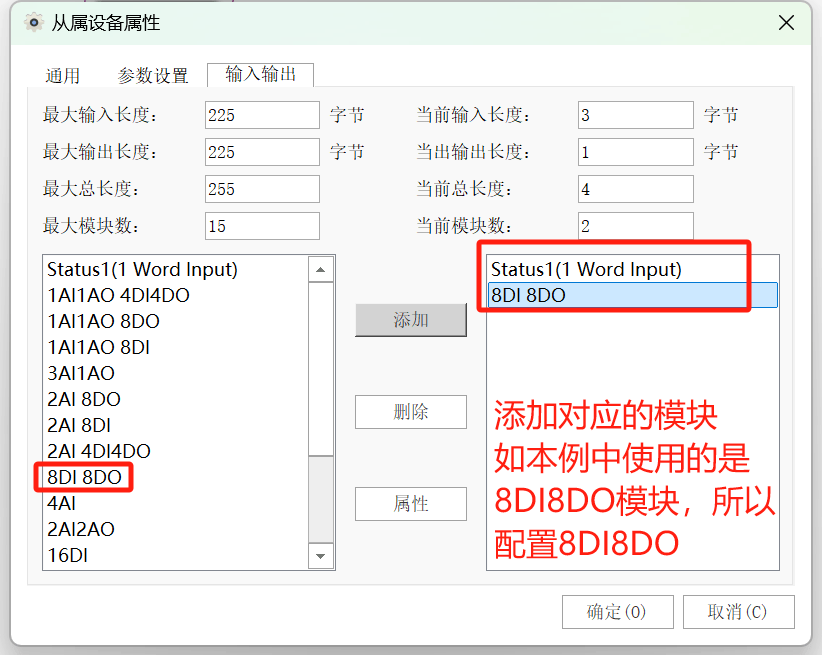

添加对应模块的参数，如本例中使用的IO模块

配置完成后，将组态下载进网关。观察网关指示灯当网关的PWR,SYS灯亮起说明网关上电并且系统启动。OK灯常亮表示Profinet网络连接成功，run常亮err灭说明Profibus通讯正常，到此网关两侧通讯成功
