二极管的伏安特性与主要参数
文章目录
- 常见结构
- 二极管的伏安特性
- 温度对伏安特性的影响
- 二极管的主要参数
将 PN 结用外壳封装起来,并加上电极引线就构成了半导体二极管,简称二极管
由P区引出的电极为阳极,由N区引出的电极为阴极

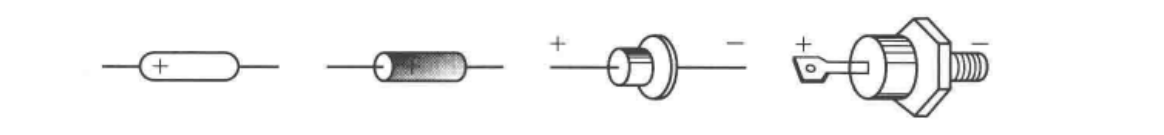

常见的二极管的外形如下图所示
接下来我们介绍二极管的结构、特性、主要参数及特殊二极管的功能
常见结构

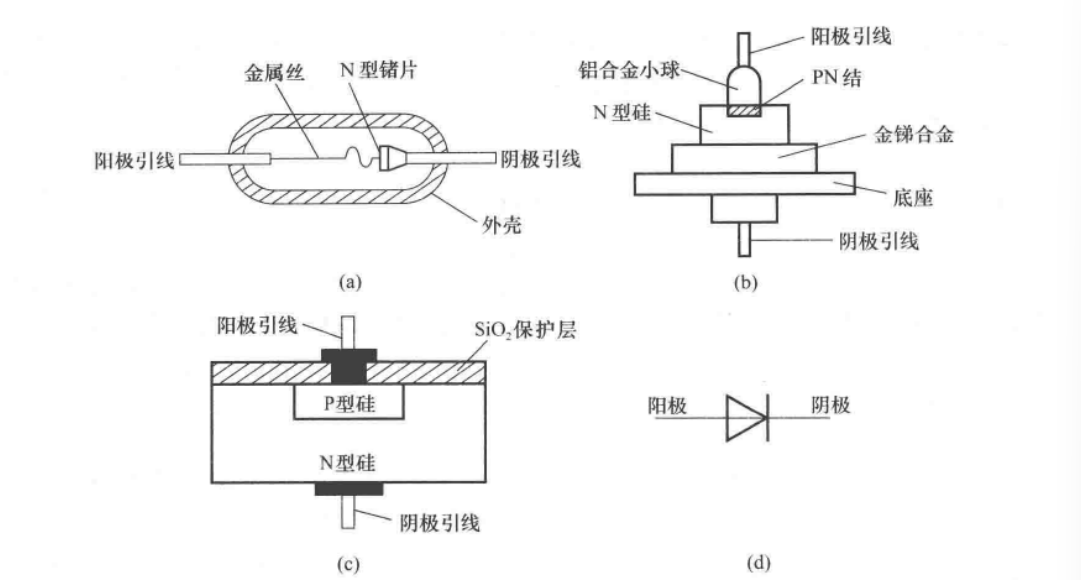

二极管的几种常见结构如图 (a)~© 所示,符号如图 (d) 所示
-
点接触型二极管
如图 (a) 所示,由一根金属丝经过特殊工艺与半导体表面相接形成 PN 结
而结面积小,不能通过较大的电流,但其结电容较小,一般在1pF以下,工作频率可达100 MHz 以上,因此适用于高频电路和小功率整流
-
面接触型二极管
图 (b) 所示,采用合金法工艺制成
结面积大,能够流过较大的电流,但其结电容大,因而只能在较低频率下工作,一般仅作为整流管
-
平面二极管
图 © 所示的平面二极管是采用扩散法制成的
结面积较大的可用于大功率整流,结面积小的可作为脉冲数字电路中的开关管
二极管的伏安特性
二极管的伏安特性和PN结的伏安特性基本一样,但是有一些细微差别
与PN结一样,二极管具有单向导电性
但是,由于二极管存在半导体体电阻和引线电阻,所以当外加正向电压时,在电流相同的情况下,二极管的端电压大于PN结上的压降(在外加正向电压相同的情况下,二极管的正向电流要小于 PN 结的电流)在大电流情况下,这种影响更为明显
另外,由于二极管表面漏电流的存在,使外加反向电压时的反向电流增大
温度对伏安特性的影响

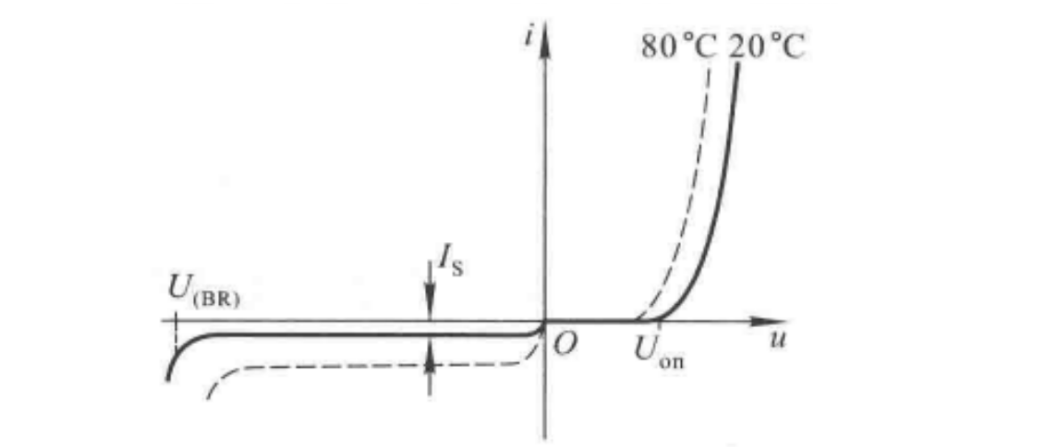

在环境温度升高时,二极管的正向特性曲线将左移,反向特性曲线将下移(如上图虚线所示)
在室温附近,若正向电流不变,则温度每升高1℃,正向压降减小2~2.5mV;温度每升高
10℃,反向电流约增大一倍,二极管的特性对温度很敏感
二极管的主要参数
最大整流电流 I F I_F IF
I F I_F IF 是二极管长期运行时允许通过的最大正向平均电流,其值与PN结面积及外部散热条件等有关,在规定散热条件下,二极管正向平均电流若超过此值,则将因结温升过高而烧坏
最高反向工作电压 U R U_R UR
U R U_R UR 是二极管工作时允许外加的最大反向电压,超过此值时,二极管有可能因反向击穿而损坏,通常 U R U_R UR 为击穿电压 U ( B R ) U_{(BR)} U(BR)的一半
反向电流 I R I_R IR
I R I_R IR 是二极管未击穿时的反向电流, I R I_R IR 愈小,二极管的单向导电性愈好, I R I_R IR 对温度非常敏感
最高工作频率 f M f_M fM
f M f_M fM 是二极管工作的上限截止频率,超过此值时,由于结电容的作用,二极管将不能很好地体现单向导电性
【解释】
二极管内部的PN结在反偏时表现为一个电容,称为结电容
电容的阻抗与频率有关,其表达式为: X C = 1 2 π f C X_C=\frac{1}{2πfC} XC=2πfC1,当频率 f f f 增加时,电容的阻抗 X C X_C XC 减小,也就是说,在高频下,结电容表现为一个低阻抗通路
【参考】
教材 《模拟电子技术基础(第5版)》清华大学电子学教研组编
视频教程 模拟电子技术基础 上交大 郑益慧主讲
