远程升级方案(经通讯管理机)
一、背景与需求分析
1. 传统升级方式的痛点
- 运维成本高：工业设备（如 DSP 模块、传感器）分布广，传统现场升级需人工逐台操作，耗时耗力（单次升级成本约 200-500 元 / 台）。
- 停机风险大：生产线设备升级需停产，单次停机损失可达数万元。
- 兼容性问题：多型号从机共存时，手动升级易出现固件版本混乱。
2. 远程升级的核心价值
- 效率提升：批量升级耗时从 “天级” 压缩至 “小时级”，支持 7×24 小时无人值守。
- 安全性增强：云端统一管理升级包，避免固件被篡改或误刷。
- 设备全生命周期管理：通过版本号追踪设备状态，支持远程故障诊断与修复。
二、典型应用场景
1. 工业自动化生产线
- 场景：数十台 DSP 控制的伺服电机通过 485 组网，通讯管理机作为网关接入工厂私有云。
- 价值：夜间自动升级电机控制算法，无需停产；故障电机可单独触发升级，不影响生产线运行。
2. 智能电网配电系统
- 场景：变电站内的继电保护装置（从机）通过 485 连接至通讯管理机，后者通过 4G 接入电网云平台。
- 价值：远程修复设备漏洞，满足等保三级合规要求；批量升级时支持分区域、分时段调度，避免网络拥塞。
3. 物联网设备集群
- 场景：智慧灯杆中的传感器、摄像头等从机通过 485 组网，通讯管理机通过以太网接入阿里云 IoT 平台。
- 价值：按需推送定制化固件（如摄像头 AI 算法更新），支持 A/B 测试（先升级 10% 设备验证稳定性）。
三、硬件架构与接口设计

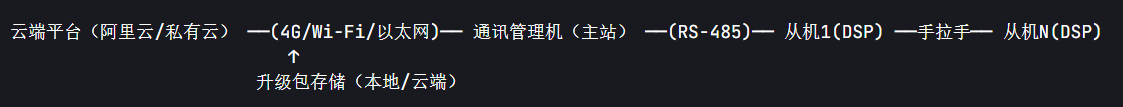

1. 系统硬件层级
2. 通讯管理机关键接口
| 接口 | 功能 | 选型建议 |
|---|---|---|
| RS-485 | 连接从机，支持 Modbus RTU / 自定义协议，需隔离型接口（如 ADM2485，抗 ±15kV ESD） | MAX485/ADM2485 芯片，带使能控制引脚 |
| 以太网 / 4G | 接入云平台，支持 TCP/IP、MQTT 协议，4G 模块可选移远 EC20 / 华为 ME909s | 工业级通信模块，支持 APN 专网接入 |
| 存储接口 | 本地缓存升级包（如 SD 卡 / Flash），建议≥8GB 空间（支持多从机并发升级） | microSD 卡（Class 10，支持 UHS-I 协议） |
| GPIO | 控制 485 收发使能（DE/RE 引脚）、升级状态指示灯（如升级中 / 成功 / 失败） | 带硬件防抖的 GPIO 引脚，支持中断触发 |
3. 从机（DSP 模块）硬件适配
- 存储分区：
- 双区备份（Dual Bank）：Flash 划分为 Bank A（运行区）、Bank B（升级区），各占 512KB（根据固件大小调整）。
- Bootloader：独立于应用固件，支持通过 485 接口接收升级包，校验通过后切换启动分区。
- 安全芯片（可选）：
- 集成 RJGT102/TMP1827 芯片，对升级包进行 SHA-256 签名校验，防止固件篡改。
四、实现方式与核心技术
1. 升级协议栈设计
| 层级 | 协议 / 技术 | 作用 |
|---|---|---|
| 云端 - 管理机 | MQTT/TCP/HTTPS | 升级包下载（支持断点续传）、状态上报（如 “从机 3 升级失败”） |
| 管理机 - 从机 | 自定义升级协议 / Modbus 扩展 | 分段传输升级包（如每包 128 字节）、握手确认（ACK/NACK） |
| 安全层 | TLS 1.2+、RSA/ECC 签名、CRC32 校验 | 传输加密、升级包完整性校验、设备身份认证（如从站地址 + 硬件 ID 双重校验） |
2. 升级包处理流程
-
云端预处理：
- 打包：将从机固件（.bin/.hex）按从站型号分组，附加版本号（如 V1.2.3）、适用硬件版本（如 DSP28335 Rev.B）。
- 加密签名：使用 AES-256 加密升级包，附加 RSA 2048 位数字签名（公钥预置在管理机和从机）。
- 分片：将大固件拆分为 128 字节 / 包（485 总线最佳传输单元），编号 0x00~0xFF，循环编号。
-
管理机中继传输：
- 下载：通过 MQTT 从云端拉取升级包，存储至本地 SD 卡，支持断点续传（记录已接收包编号）。
- 组包：按从站地址排序，生成升级任务队列（如先升级地址 01，再 02，避免总线冲突）。
- 传输：发送 “升级准备指令”（如 0x55 AA）唤醒从机，逐包发送升级数据，等待 ACK 响应（超时 50ms 则重传，最多 3 次）。
-
从机升级执行：
- 校验：接收包时进行 CRC32 校验，全包接收后验证 RSA 签名，确保未被篡改。
- 写入：将数据写入 Bank B，完成后跳转至 Bootloader，对比 Bank A/B 的固件版本，选择启动分区。
- 回滚：若升级后 30s 内未收到心跳，自动回退至 Bank A，发送 “升级失败” 状态码（如 0x02）。
五、具体升级流程（分 6 阶段）
1. 云端策略配置（管理员操作）
- 创建升级任务：
- 选择目标从机（支持按地址 / 型号 / 分组筛选，如 “地址 1-10 号 DSP 模块”）。
- 设置参数：升级包路径、超时时间（默认 30 分钟）、重试次数（默认 3 次）、允许升级时段（如 23:00-05:00）。
- 灰度发布：
- 先对 10% 从机进行试点，收集日志（如成功率、耗时），确认无问题后扩展至全部设备。
2. 管理机任务同步（定时轮询）
- 拉取任务：每 5 分钟向云端请求待执行任务（HTTP GET
/api/upgrade/tasks）。 - 合法性校验：验证任务签名（防止恶意指令），检查从机地址是否在本地地址列表中。

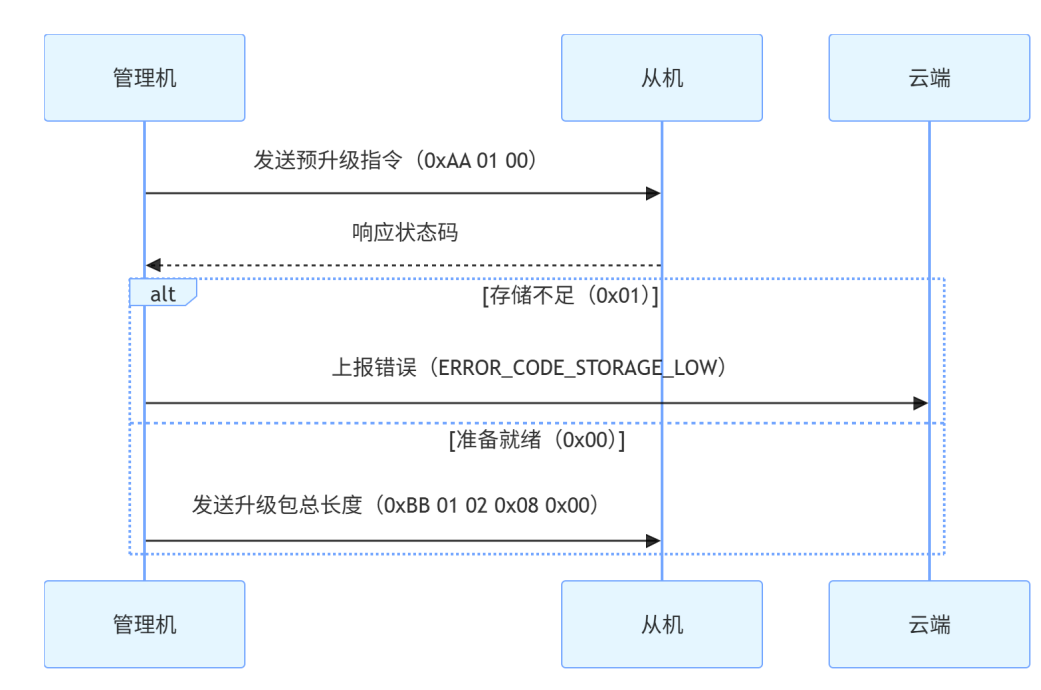

3. 从机预升级检查（管理机→从机）
4. 升级包分段传输（核心阶段）

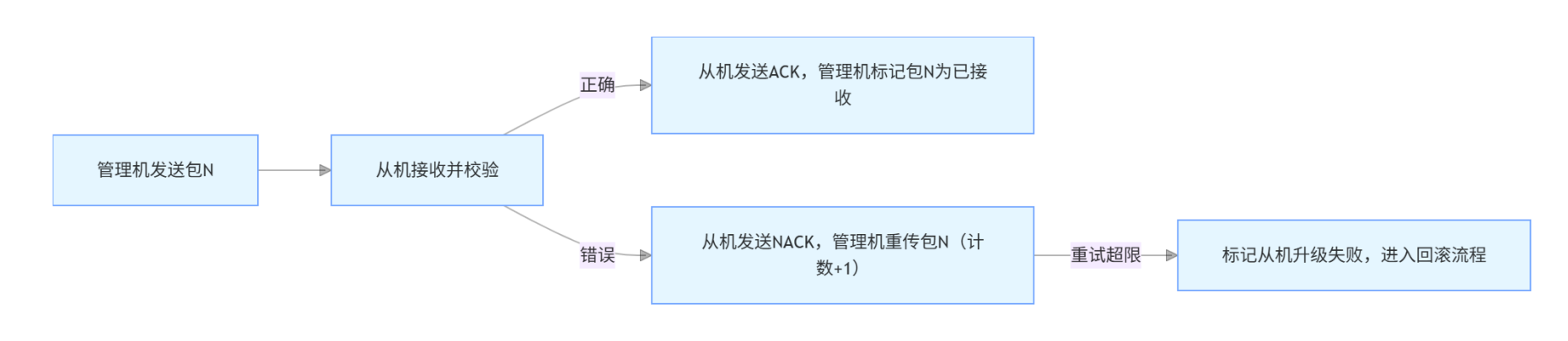

- 单包传输流程：
- 优化策略：
- 滑动窗口：管理机同时发送 3 个包（窗口大小可调），无需等待单个 ACK，提升传输效率（适用于可靠网络）。
- 流量控制：从机通过 NACK 指令动态调整窗口大小（如繁忙时窗口降为 1）。
5. 升级后验证（从机→管理机）
- 功能测试：
- 从机启动新固件后，自动运行自检程序（如 485 通信测试、寄存器读写测试）。
- 向管理机发送验证报告（如 “0x03” 表示所有测试通过）。
- 版本确认：
- 管理机读取从机版本寄存器，对比云端目标版本，防止版本 mismatch。
6. 状态同步与日志记录
- 云端更新：管理机通过 MQTT 上报最终状态（成功 / 失败 / 超时），附带错误码（如 0x10：签名校验失败）。
- 本地日志：存储升级记录至管理机 SD 卡（格式：时间 + 从机地址 + 状态 + 错误码），支持本地导出或云端同步。
六、核心特性与技术优势
1. 安全性设计
- 三重校验：
- 传输层：TLS 加密云端与管理机通信，防止升级包窃听。
- 应用层：RSA 签名验证升级包来源，CRC32 校验数据完整性。
- 硬件层：从机 Bootloader 校验固件魔数（如固定前 4 字节为 0xDEADBEEF），防止非法固件启动。
- 设备认证：管理机与从机通过共享密钥（如 8 字节 UID）进行双向认证，避免恶意设备接入总线。
2. 可靠性保障
- 断点续传：管理机记录每个从机的已接收包编号，断电后恢复传输（基于本地 SQLite 数据库存储进度）。
- 双区备份：从机强制使用双 Bank 存储，确保升级失败可自动回滚，避免 “变砖” 风险（成功率≥99.9%）。
- 总线隔离：管理机发送升级指令时，暂时停止常规数据轮询，避免通信冲突（升级期间总线利用率达 100%）。
3. 灵活性与扩展性
- 多协议支持：既支持 Modbus RTU 扩展指令，也兼容自定义二进制协议，通过配置文件动态切换。
- 异构设备兼容：支持不同型号从机（如 DSP28335/STM32）同时升级，云端根据设备型号自动匹配升级包。
- 远程调度：支持通过 API 触发升级（如
POST /api/upgrade/start?device_id=01），便于与第三方系统集成（如 ERP、MES）。
七、实施建议与成本分析
1. 硬件选型参考
| 设备 | 型号 | 单价（元） | 核心特性 |
|---|---|---|---|
| 通讯管理机 | 有人 USR-G806 | 1500-2000 | 4G+RS-485，支持 Docker 容器，内置 8GB eMMC |
| 从机 DSP 模块 | TMS320F28335 | 800-1200 | 支持双 Bank Flash，集成 MAX485 接口 |
| 安全芯片（可选） | RJGT102 | 15-20 | SHA-256 签名校验，防固件篡改 |
2. 软件开发周期
- 基础功能：3-4 个月（含通讯管理机驱动、云端 API、从机 Bootloader）。
- 扩展功能：灰度发布、断点续传等需额外 1-2 个月，建议使用开源框架（如 Mender）加速开发。
3. 投资回报
- 成本节约：单台设备升级成本从 200 元降至 5 元（仅流量费 + 云端存储），万级设备年节省 195 万元。
- 停机减少：升级期间设备无需断电，生产线停机时间下降 90% 以上。
八、风险与应对
- 总线带宽不足：
- 解决方案：限制并发升级从机数量（如同一时间≤8 台），升级包压缩（Gzip 压缩率可达 50%）。
- 从机升级超时：
- 解决方案：设置超时阈值（如 15 分钟），超时后自动触发回滚，优先保障设备在线率。
- 云端通信中断：
- 解决方案：管理机本地缓存升级包，支持离线升级；通信恢复后自动同步状态至云端。
总结
通讯管理机作为 “云端 - 从机” 的桥梁，通过 485 组网与云平台协同，实现多从机远程升级的核心在于分层协议设计、硬件安全适配、可靠性机制。该方案适用于工业、能源、物联网等领域，通过标准化流程降低运维成本，提升设备管理效率，是智能化转型的关键基础设施。实施时需结合具体场景选择硬件方案，优先保障安全性与可靠性，逐步扩展至全集群覆盖。
