高频晶振的信号完整性挑战：如何抑制EMI与串扰
在高速数字电路和射频系统中，高频晶振作为关键的频率源，其信号完整性直接影响整个系统的性能。随着电子技术的飞速发展，晶振的工作频率不断提高，电磁干扰（EMI）与串扰问题日益凸显，成为制约系统可靠性和稳定性的重要因素。
高频晶振的信号完整性挑战
（一）EMI产生机理
高频晶振在工作时，会产生丰富的谐波成分，这些谐波通过电磁辐射和传导耦合的方式传播到周围电路，形成EMI。晶振的封装寄生参数，如引脚电感和电容，会加剧高频信号的反射和辐射。此外，晶振内部的石英晶体在振荡过程中会产生机械振动，与电路中的寄生参数相互作用，形成电磁辐射源。同时，电源噪声和地平面噪声也会通过晶振的供电引脚和接地引脚耦合到晶振电路，导致晶振输出信号的相位噪声增加，进一步恶化EMI性能。
（二）串扰产生机理
串扰是指相邻信号走线之间由于电磁耦合而产生的干扰现象。在高频晶振电路中，晶振的输出信号走线、时钟分配网络以及周围的高速数字信号走线容易产生串扰。当两条走线平行敷设且距离较近时，它们之间的互感和互容会导致信号能量的相互耦合，从而在受害走线上产生串扰噪声。串扰不仅会影响晶振输出信号的质量，还可能导致系统时钟同步错误，引发数据传输错误等问题。
抑制EMI的方法
（一）晶振选型与布局

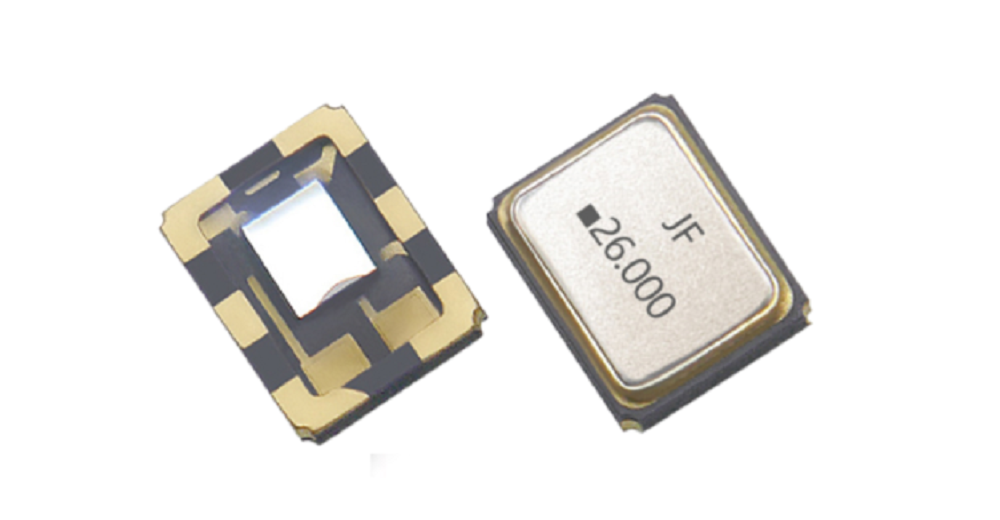

选择低EMI的高频晶振是抑制EMI的首要步骤。优先选用表面贴装（SMD）封装的晶振，其引脚电感和寄生电容较小，有利于减少电磁辐射。同时，关注晶振的频率稳定性和相位噪声指标，低相位噪声的晶振能够减少谐波成分的产生。在PCB布局时，将晶振放置在靠近需要时钟信号的芯片附近，尽量缩短晶振输出信号的走线长度，减少走线的辐射面积。晶振应远离高速数字信号走线、射频电路和电源模块，避免受到这些区域的电磁干扰。
（二）PCB设计优化
- 电源与地平面设计：为晶振提供稳定的电源是抑制EMI的关键。使用独立的电源层和地平面为晶振供电，避免与其他电路共享电源和地平面，减少电源噪声和地平面噪声的耦合。在晶振的电源引脚上并联一个高频去耦电容，通常为0.1μF的陶瓷电容，以滤除电源中的高频噪声。去耦电容应尽量靠近晶振的电源引脚，缩短连接走线的长度，提高去耦效果。
- 走线设计：晶振的输出信号走线应采用特性阻抗控制的传输线，如微带线或带状线，确保信号的传输质量。走线宽度应根据传输速率和特性阻抗要求进行设计，避免走线过细或过宽导致的信号反射和辐射增加。同时，走线应尽量避免直角转弯和分支，减少信号的反射和电磁辐射。对于差分晶振输出信号，应采用差分走线设计，保持两条走线的长度相等、间距一致，提高共模抑制比，减少EMI辐射。
（三）接地处理
良好的接地是抑制EMI的重要措施。晶振的接地引脚应直接连接到PCB的主地平面，确保接地路径的低阻抗。在晶振下方的地平面上铺设连续的铜箔，形成一个良好的接地平面，减少晶振的电磁辐射。对于多层PCB，可将晶振放置在接地平面上方的信号层，利用接地平面作为屏蔽层，抑制晶振的电磁辐射。同时，注意其他电路的接地设计，避免不同接地系统之间的噪声耦合。
（四）屏蔽与滤波
对于EMI辐射较强的高频晶振，可采用金属屏蔽罩对晶振进行屏蔽，将晶振的电磁辐射限制在屏蔽罩内部，减少对周围电路的干扰。屏蔽罩应良好接地，确保屏蔽效果。此外，在晶振的输出信号线上添加EMI滤波器，如共模电感、LC滤波器等，滤除高频噪声成分，改善信号的频谱特性。滤波器应根据晶振的工作频率和噪声特性进行选择和设计，确保在有效抑制噪声的同时，不影响晶振信号的正常传输。
抑制串扰的方法
（一）布局优化
在PCB布局时，合理规划晶振电路与周围信号走线的位置，避免晶振输出信号走线与高速数字信号走线、射频信号走线平行敷设。增加晶振走线与其他走线之间的间距，通常要求间距大于3倍的走线宽度，以减少互感和互容耦合。对于无法避免平行敷设的走线，可在两条走线之间设置接地隔离带，降低串扰噪声。同时，将晶振的时钟分配网络尽量集中布置，减少时钟信号的扇出数量和走线长度，降低串扰的可能性。
（二）走线设计
采用差分走线设计晶振的输出信号，利用差分信号的共模抑制特性，减少串扰对信号的影响。差分走线应保持严格的等长和等间距，避免出现长度偏差和间距变化，确保差分信号的相位一致性。对于单端晶振信号走线，可采用加粗走线、增加走线与地平面的耦合等方式，提高走线的抗串扰能力。此外，在走线周围铺设接地保护线，形成一个屏蔽层，减少外界干扰对晶振信号的影响。
（三）端接与匹配
在晶振信号的接收端和发送端进行端接匹配，减少信号的反射和驻波，降低串扰噪声。对于源端匹配，可采用串联电阻的方式，将电阻值设置为传输线特性阻抗与晶振输出阻抗的差值，使信号源的输出阻抗与传输线的特性阻抗相匹配。对于终端匹配，可采用并联电阻或RC匹配网络的方式，使接收端的输入阻抗与传输线的特性阻抗相匹配。端接匹配不仅能够改善信号的完整性，还能减少串扰对相邻走线的影响。
（四）分层与隔离
在多层PCB设计中，合理分配信号层、电源层和地平面，将晶振电路与其他高频电路和高速数字电路分布在不同的信号层，利用电源层和地平面作为隔离层，减少层间串扰。晶振信号层应与其他信号层之间保持足够的层间距，避免层间电磁耦合。同时，对于关键的晶振走线，可将其布置在内层信号层，利用外层的电源层和地平面进行屏蔽，提高抗串扰能力。
实验验证与案例分析
（一）实验平台搭建
为了验证上述抑制方法的有效性，搭建了一个高频晶振实验平台，包括高频晶振模块、PCB测试板、频谱分析仪、示波器等设备。晶振选用一款工作频率为100MHz的SMD封装晶振，PCB测试板采用四层板设计，包含晶振电路、时钟分配网络和高速数字信号电路。
（二）实验结果分析
在未采取任何抑制措施的情况下，通过频谱分析仪测量晶振的EMI辐射，发现其在300MHz~1GHz频段存在较强的谐波辐射，超过了电磁兼容标准的限值。同时，通过示波器观察晶振输出信号和相邻走线的串扰噪声，发现串扰噪声峰值达到了信号幅值的20%，严重影响了信号的质量。
在采取了晶振选型优化、PCB布局布线调整、接地处理、屏蔽与滤波等抑制措施后，再次测量EMI辐射，发现谐波辐射强度显著降低，在300MHz~1GHz频段的辐射值低于电磁兼容标准限值。同时，串扰噪声峰值降低到信号幅值的5%以下，晶振输出信号的质量得到明显改善。
（三）案例分析
以某高速数字系统为例，该系统采用了一款200MHz的高频晶振作为时钟源。在系统调试过程中，发现晶振的EMI辐射导致周围的射频电路出现接收灵敏度下降的问题，同时串扰噪声导致数字信号传输出现误码。通过分析，确定是晶振的布局不合理、走线过长以及接地不良导致的EMI和串扰问题。针对这些问题，重新设计了PCB布局，将晶振靠近主芯片放置，缩短了输出信号走线长度，优化了电源和地平面设计，并为晶振添加了屏蔽罩和去耦电容。经过整改后，系统的EMI性能和信号完整性得到了显著提升，射频电路的接收灵敏度和数字信号的传输可靠性恢复正常。
高频晶振的EMI与串扰问题是影响信号完整性的重要因素，需要从晶振选型、PCB设计、接地处理、屏蔽滤波等多个方面采取综合抑制措施。通过合理的布局布线、优化的电源地平面设计、有效的接地和屏蔽滤波手段，能够显著降低EMI辐射和串扰噪声，提高高频晶振的信号完整性。
随着电子技术的不断发展，高频晶振的工作频率将越来越高，对信号完整性的要求也将更加严格。未来，需要进一步研究新型的晶振封装技术、低EMI材料和先进的PCB设计方法，以应对更高频率下的信号完整性挑战。同时，结合仿真工具和自动化设计软件，实现对高频晶振电路的电磁兼容性预测和优化设计，提高系统的可靠性和稳定性。
