NVMe简介6之PCIe事务层

PCIe的事务层连接了PCIe设备核心与PCIe链路，这里主要基于PCIe事务层进行分析。事务层采用TLP传输事务，完整的TLP由TLPPrefix、TLP头、Payload和TLP Digest组成。TLP头是TLP中最关键的部分，一般由三个或四个双字的长度，其格式定义如表1所示。

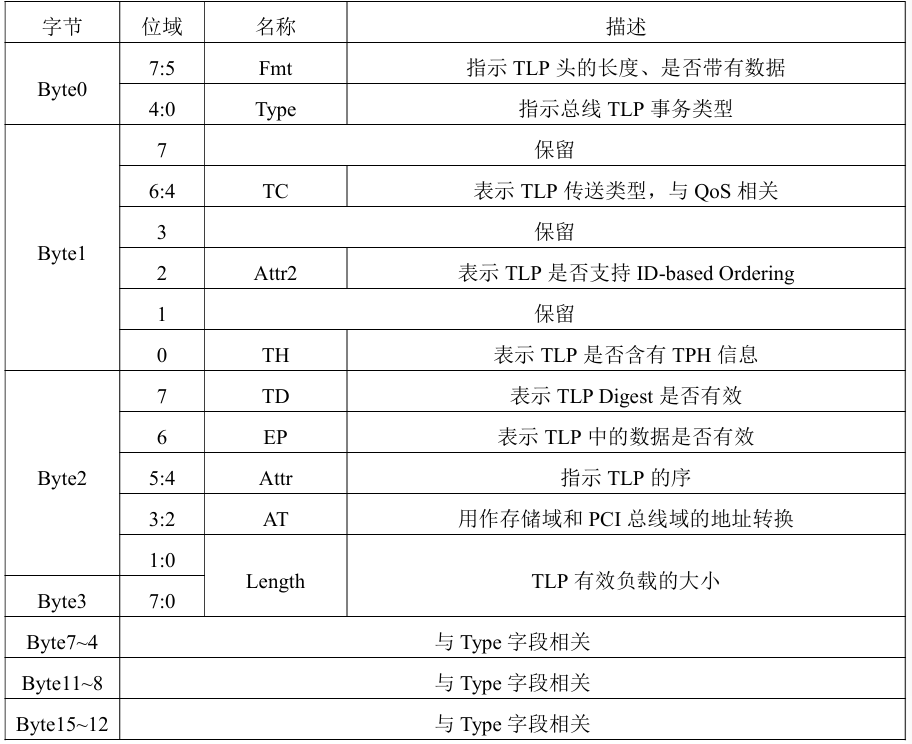

表1 PCIeTLP报文头格式

常用的PCIeTLP事务类型如表2所示。其中Non-Posted类型的事务请求需要 使用完成报文（CompletionPacket，Cpl）或带数据的完成报文（CompletionPacketwith Data，CplD）类型的响应包返回请求状态或数据，Posted类型的事务请求不需要使用 完成报文。 PCIe总线协议定义了基于地址的路由、基于ID的路由和隐式路由三种TLP路由 方式。其中，存储器读写和I/O读写TLP采用基于地址的路由，该类型的报文可由 RC 或EP发出，根据TLP中的Address字段进行路由选径。配置读写报文、Cpl和 CplD 完成报文使用基于ID的路由，配置读写报文只能由RC发出，而完成报文可由 任何设备发出，这些报文根据TransactionID进行路由选径，TransactionID则由PCIe 总线号、设备号、功能号和Tag字段构成。消息报文使用隐式路由，一般由RC发出 EP 响应，该类型报文的路由直接由下游端口到上游端口，或为RC向EP发出的广播。
表2 PCIeTLP事务类型
