AUTOSAR 测量、校准和诊断技术分析

AUTOSAR MCD机制详解与最佳实践

AUTOSAR（汽车开源系统架构）标准为汽车电子控制单元（ECU）软件开发提供了一套完整的框架和方法论。其中，测量、校准和诊断（MCD）是AUTOSAR中至关重要的一部分，它们支持软件参数调整、运行时数据监控以及系统诊断，对于汽车软件的开发、调试和维护起着关键作用。

本文基于AUTOSAR技术报告《AUTOSAR_TR_AIMeasurementCalibrationDiagnostics》，对AUTOSAR中的MCD相关概念、架构和工作机制进行深入分析和解释。

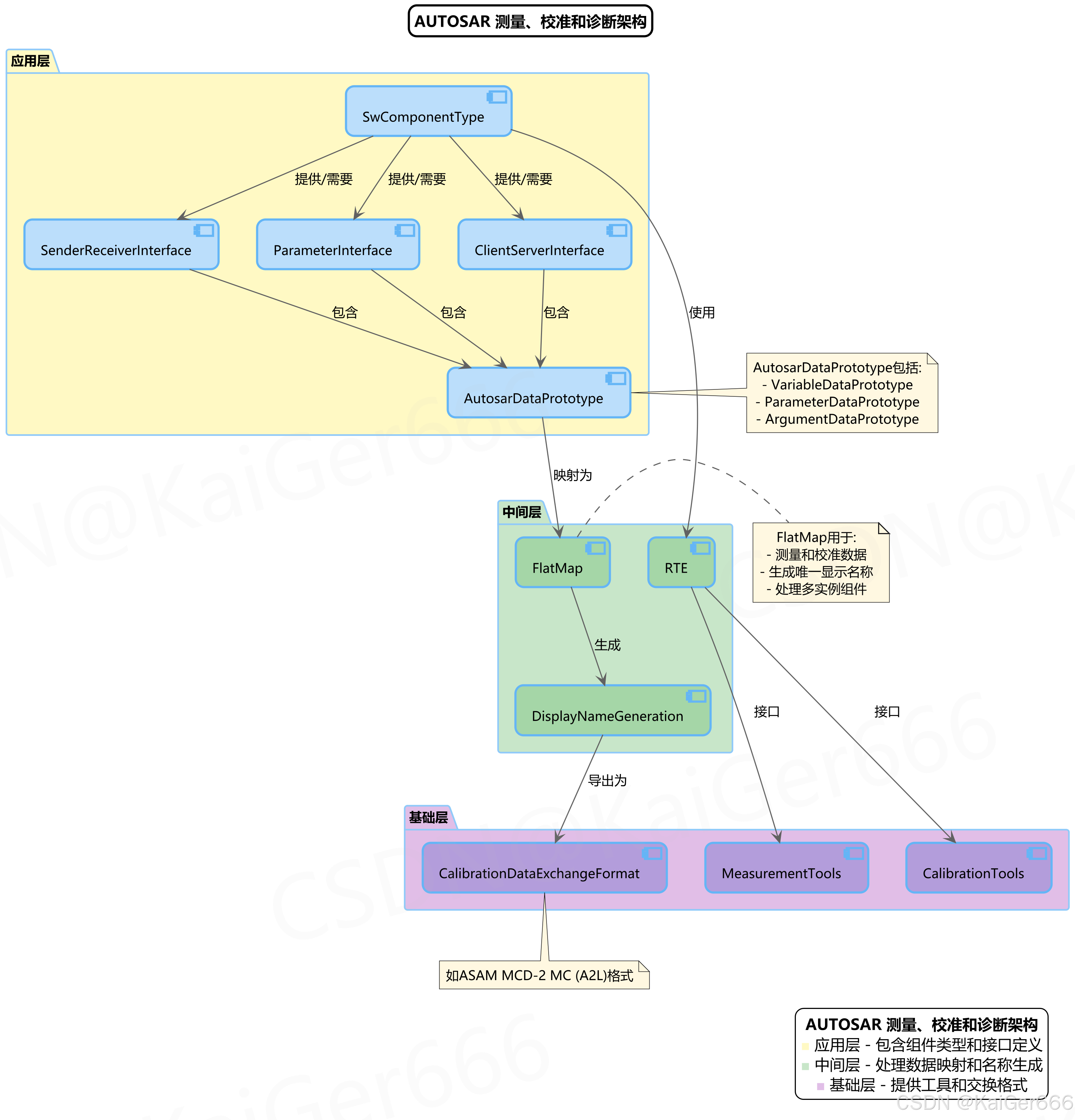

AUTOSAR MCD架构由应用层、中间层和基础层组成，各层之间通过定义良好的接口和数据结构进行交互。下图展示了AUTOSAR MCD的整体架构：

在这里插入图片描述

图2.1 AUTOSAR MCD架构

在此架构中：

应用层：包含软件组件（SwComponentType）和各类接口（SenderReceiverInterface、ParameterInterface、ClientServerInterface），以及数据原型（AutosarDataPrototype）
中间层：包含RTE（运行时环境）和FlatMap（平面映射）机制，以及DisplayNameGeneration（显示名称生成）等功能模块
基础层：包含校准数据交换格式（如ASAM MCD-2 MC，即A2L格式）和各种测量、校准工具

应用层中的软件组件通过接口定义并交互，中间层的RTE提供运行时支持，而FlatMap机制则将具有层次结构的AUTOSAR数据模型转换为平面结构，便于校准工具使用。

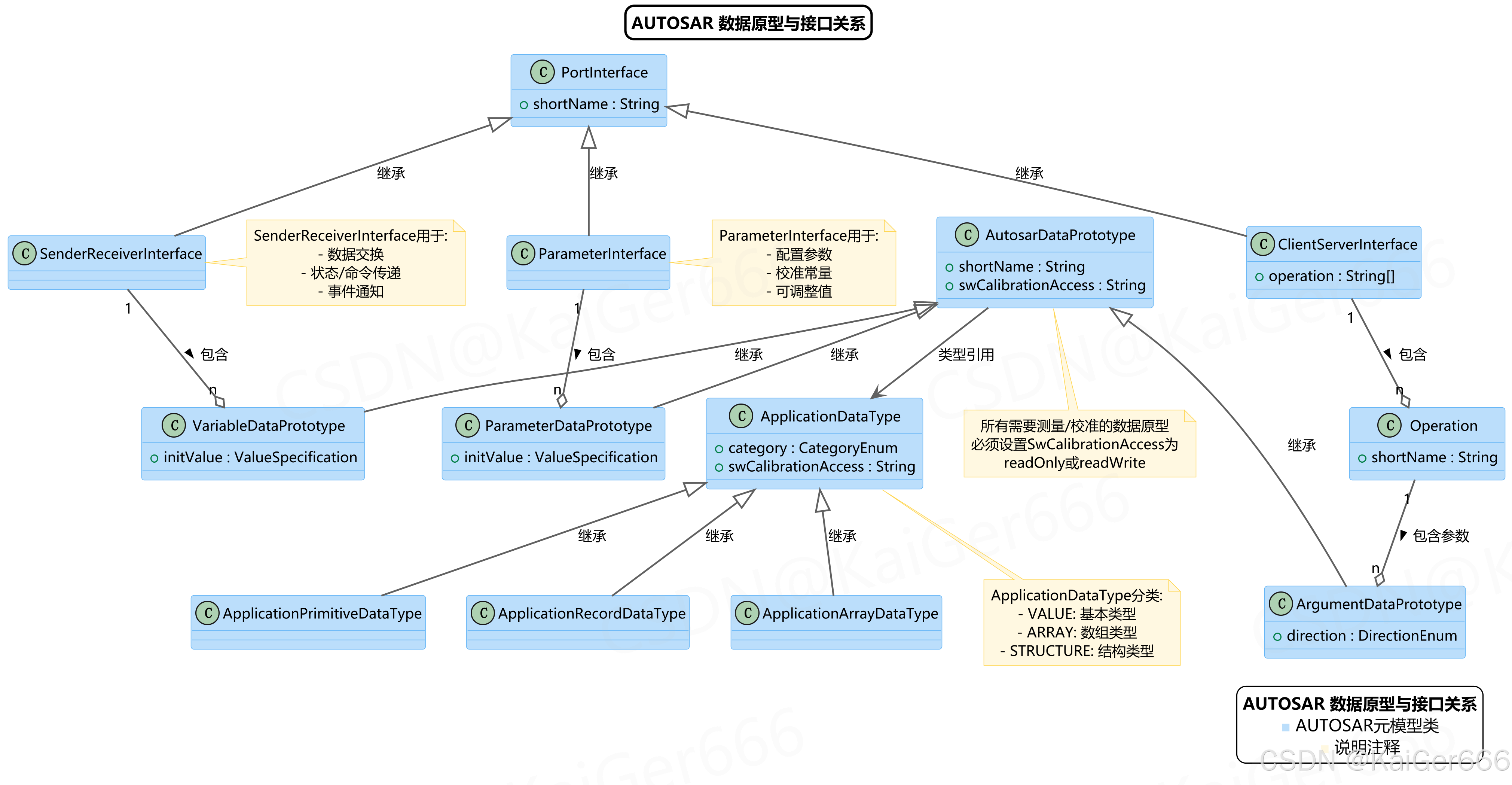

在AUTOSAR中，数据原型（DataPrototype）用于定义各类数据元素，接口（Interface）则定义了组件间的交互方式。下图展示了数据原型与接口的关系：

在这里插入图片描述

图2.2 AUTOSAR数据原型与接口关系

从图中可以看出：

**AutosarDataPrototype**是所有数据原型的基类，包括：
- VariableDataPrototype：用于SenderReceiverInterface中的变量定义
- ParameterDataPrototype：用于ParameterInterface中的参数定义
- ArgumentDataPrototype：用于ClientServerInterface中Operation的参数
**PortInterface**是所有接口的基类，包括：
- SenderReceiverInterface：用于数据交换、状态传递和事件通知
- ParameterInterface：用于配置参数、校准常量和可调整值
- ClientServerInterface：定义请求/响应型通信的操作和参数
数据原型的**SwCalibrationAccess**属性决定了它是否可以被测量或校准：
- NOT_ACCESSIBLE：不可访问
- READ_ONLY：只读（可测量）
- READ_WRITE：读写（可测量和校准）

此架构确保了AUTOSAR组件间通信的标准化，同时为测量和校准工具提供了统一的数据访问机制。

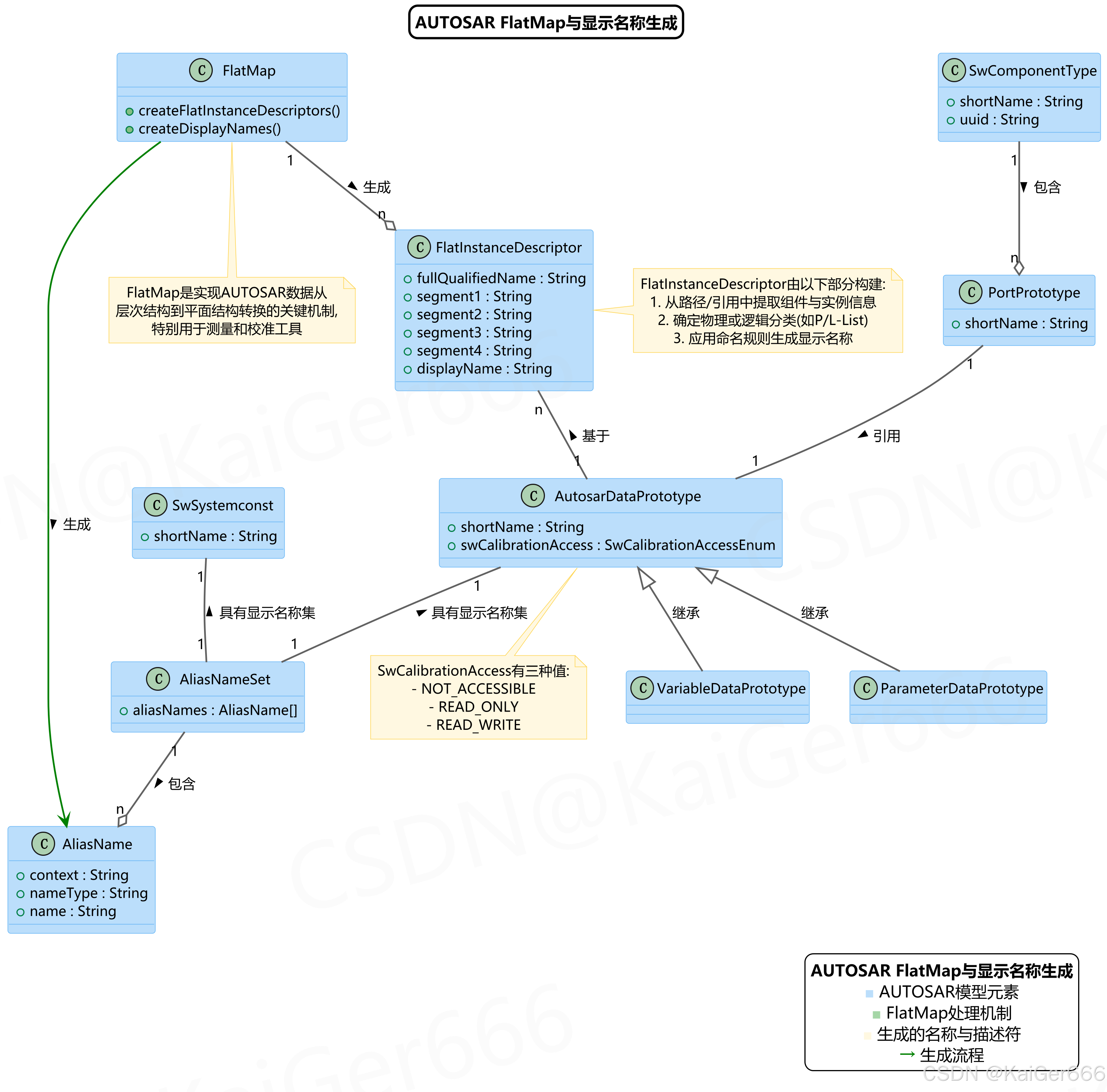

FlatMap是AUTOSAR中一个关键概念，它将具有层次结构的AUTOSAR数据模型转换为平面结构，便于校准工具使用。下图展示了FlatMap与显示名称生成的关系：

在这里插入图片描述

图3.1 AUTOSAR FlatMap与显示名称生成

FlatMap的核心组成部分：

FlatInstanceDescriptor：用于描述展平后的数据实例，包含：
- fullQualifiedName：完整限定名
- segment1~segment4：分段存储的名称部分
- displayName：最终生成的显示名称
AliasNameSet和AliasName：提供显示名称的管理机制，允许：
- 为同一数据元素设置不同上下文的别名
- 支持手动定义和自动生成的名称共存

FlatMap通过分析AUTOSAR模型（包括组件、端口、接口和数据原型），创建FlatInstanceDescriptor，并基于一定规则生成显示名称，最终供校准工具使用。

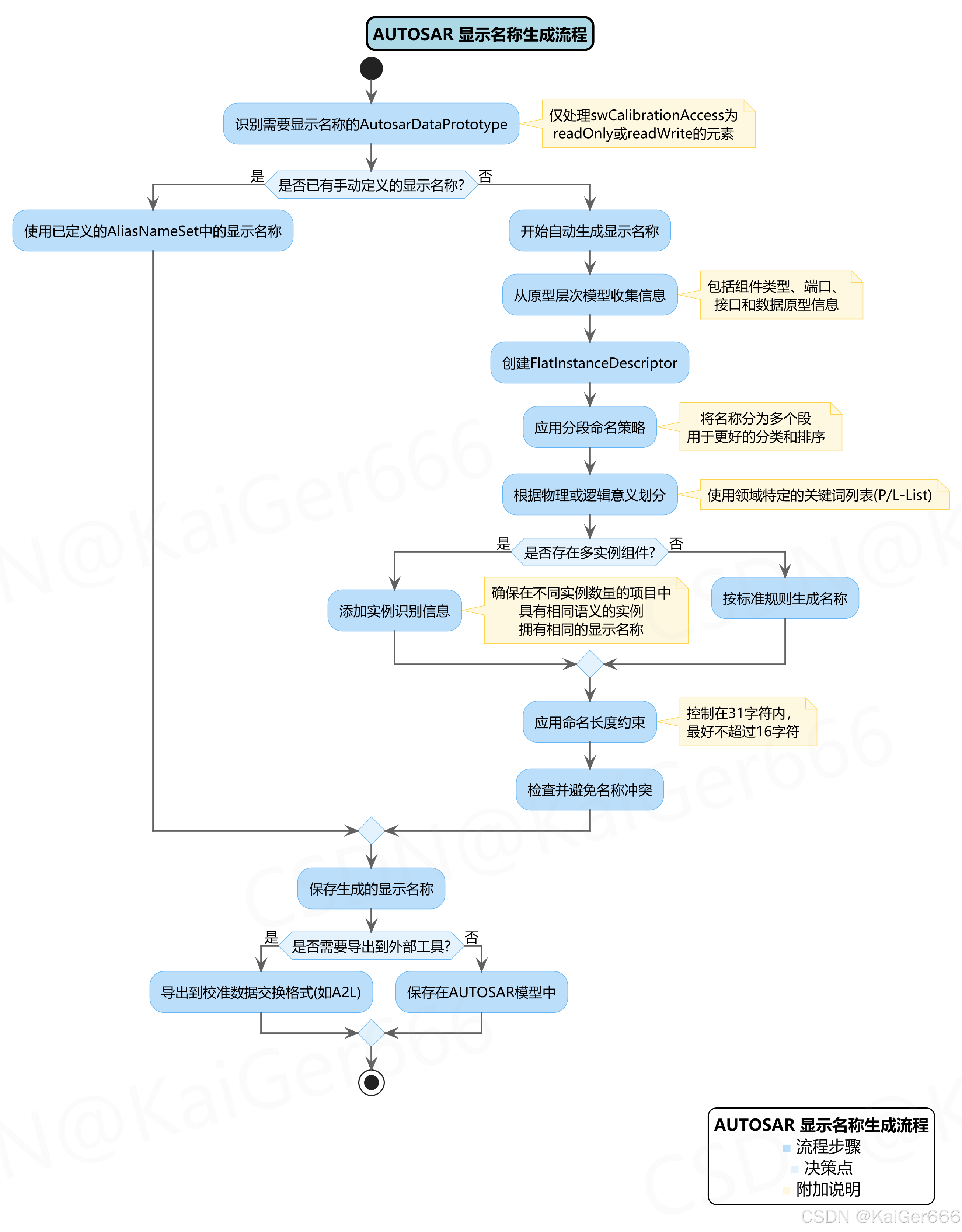

显示名称（DisplayName）是测量和校准工具中使用的标识符，必须具有唯一性和可读性。下图展示了显示名称的生成流程：

在这里插入图片描述

图3.2 AUTOSAR显示名称生成流程

显示名称生成流程包括：

识别需要显示名称的数据原型：只有SwCalibrationAccess设置为readOnly或readWrite的数据原型才需要生成显示名称
判断是否已有手动定义的显示名称：如果已存在，则直接使用；否则开始自动生成
自动生成过程：
- 收集原型层次模型信息
- 创建FlatInstanceDescriptor
- 应用分段命名策略
- 根据物理或逻辑意义划分（使用P/L-List）
- 处理多实例组件
- 应用命名长度约束（控制在31字符内，最好不超过16字符）
- 检查并避免名称冲突
保存和导出：将生成的显示名称保存在AUTOSAR模型中，或导出到校准数据交换格式（如A2L）

此流程确保了生成的显示名称既符合AUTOSAR规范，又满足测量和校准工具的要求。

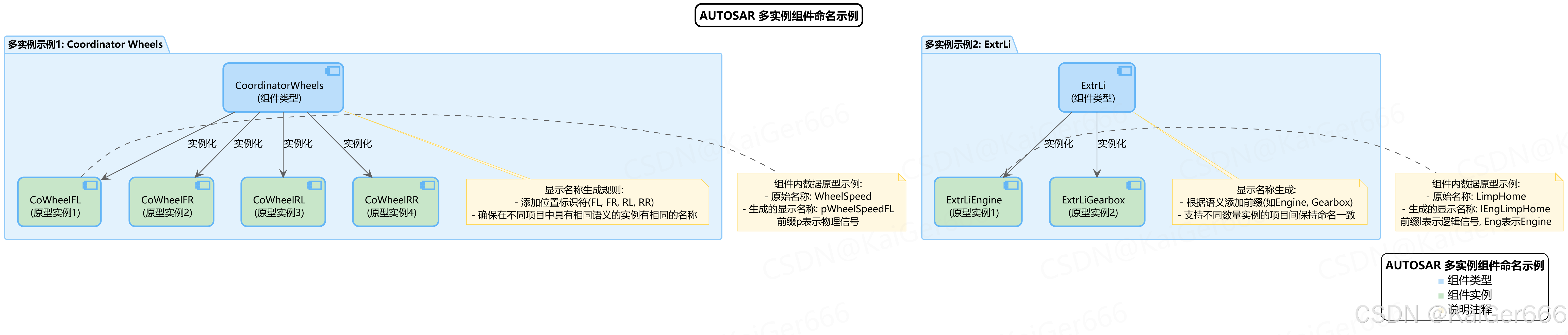

在AUTOSAR系统中，同一类型的组件可能有多个实例，为确保这些实例在测量和校准工具中有唯一且有意义的名称，AUTOSAR定义了特定的多实例命名策略：

在这里插入图片描述

图4.1 AUTOSAR多实例组件命名示例

上图展示了两种典型的多实例命名场景：

坐标轮（CoordinatorWheels）示例：
- 使用位置标识符（FL、FR、RL、RR）区分不同实例
- 例如：原始数据名称WheelSpeed在前左轮实例中变为pWheelSpeedFL
- 前缀p表示这是一个物理信号
ExtrLi（提取限制）示例：
- 根据语义添加前缀（如Engine、Gearbox）
- 例如：原始数据名称LimpHome在发动机实例中变为lEngLimpHome
- 前缀l表示逻辑信号，Eng表示Engine

这种命名策略确保了：

基于对AUTOSAR测量、校准和诊断机制的分析，我们得出以下结论和建议：

架构设计：
- AUTOSAR的分层架构为测量和校准提供了灵活且标准化的解决方案
- FlatMap机制有效解决了层次结构数据模型到平面工具接口的转换问题
命名策略：
- 自动生成的显示名称遵循严格的规则，确保唯一性和可读性
- 多实例命名策略解决了同类组件多实例的识别问题
- 物理/逻辑（P/L）分类增强了数据的结构化管理
应用建议：
- 严格遵循AUTOSAR规范中的SwCalibrationAccess属性设置
- 根据需要适当使用手动定义的显示名称
- 优先考虑自动生成机制，确保名称的一致性和稳定性
- 对于复杂系统，建议使用物理/逻辑分类（P/L-List）提高数据管理效率
