LDO中反向二极管作用

介绍：

当输出电容很大（比如几十微法或更大或者输出端还有其他电源供电时候，如果LDO的输入端突然断电，短时间内输出端由于电容作用电压下降速度小于输入端，导致LDO输出电压大于输入电压，这对于LDO是致命的，因此需要加一个二极管让此刻输出电压和输出电压的压降为0.7V，从而保护LDO芯片。

作用：

防止输出倒灌电流

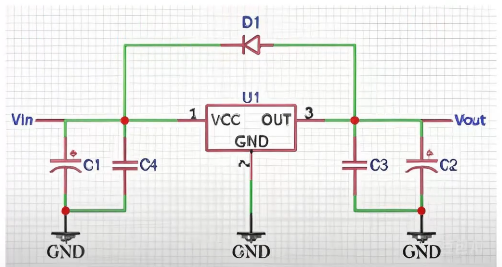

当LDO输入端（VIN）电压掉得比输出端（VOUT）还低时（比如突然断电，输出端又连了大电容或有其他电源），电流可能会从输出端“倒灌”到输入端，导致LDO内部损坏。反向二极管（通常接在VOUT到VIN之间，正向对着VIN）可以在这种情况下提供一条低阻抗路径，让电流安全地回流，而不是通过LDO内部脆弱的元件。

保护LDO内部器件
如果没有反向二极管，倒灌的电流可能会烧毁内部的MOS管或ESD保护结构，反向二极管起到了很好的保护作用，提升了器件的耐久性和可靠性。

改善关机或掉电过程中的稳定性
有些应用场合（尤其是带很大输出电容时），掉电时输出电压下降得比输入慢，反向二极管能帮助快速拉低输出，防止因反向偏置而出现异常工作状态。

选型：

反向耐压大于输入电压即可。

调研：

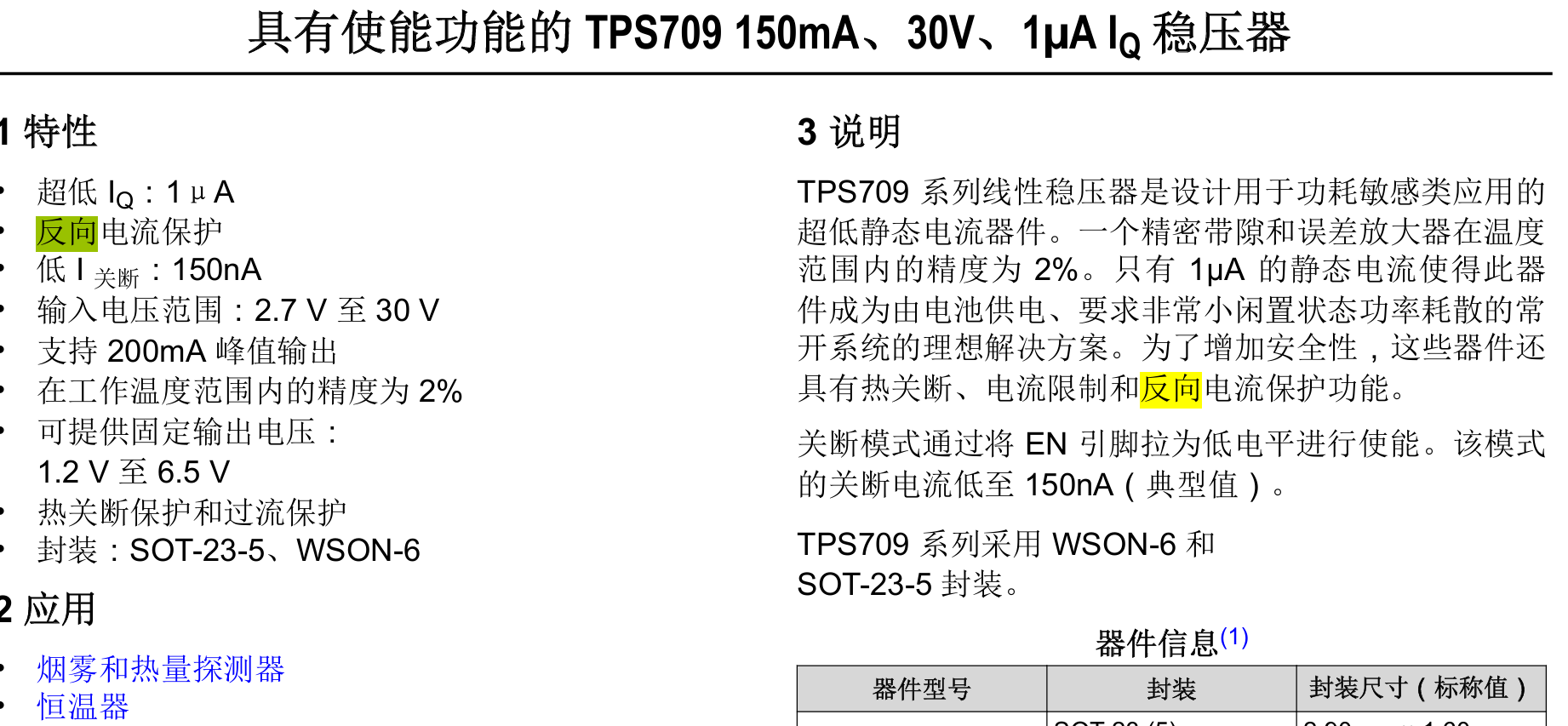

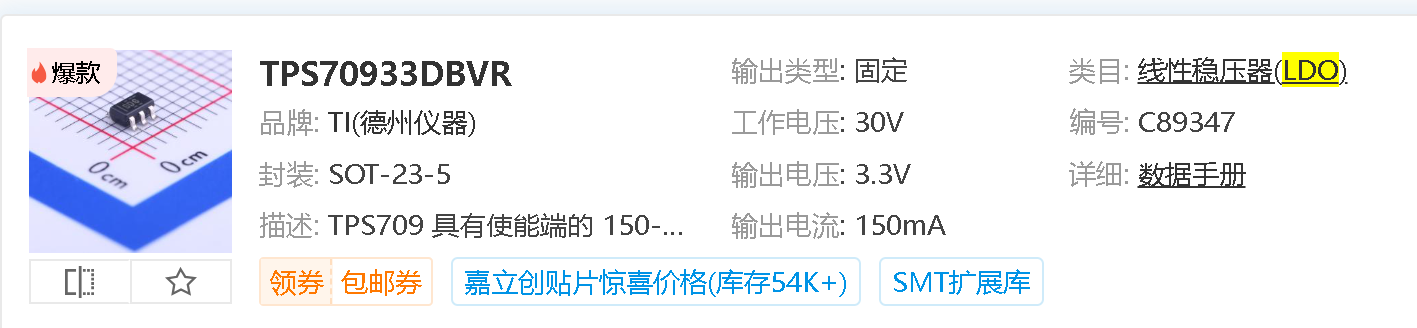

大多数常用的LDO，特别是新设计的LDO芯片，内部已经自带了防止倒灌的保护结构，通常就是在内部加了反向二极管或者通过特殊电路保护。

但是类似于AMS1117这类的老芯片，没有防倒灌功能的，还是加上这个二极管为好！
