杰里芯片 7083G 之通话数据dump

前期准备工作：

硬件：杰里test_audio 开发板

                   读卡器

                    SD卡

软件：dump 脚本

通过网盘分享的文件：PCM写卡工具使用说明和数据导出脚本.rar
链接: https://pan.baidu.com/s/18fSxMPe-gmPtHlJekUK4yw 提取码: c54i

制作调试固件：



1. app_config.h

     2.可视化工具

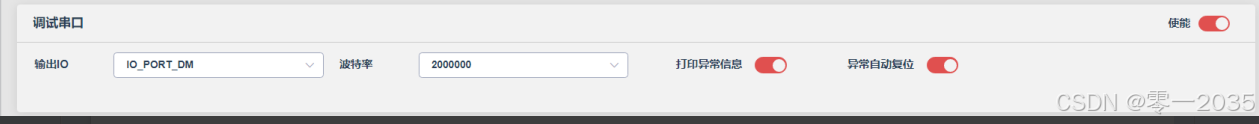

备注：将调试串口修改到一个未用的Io

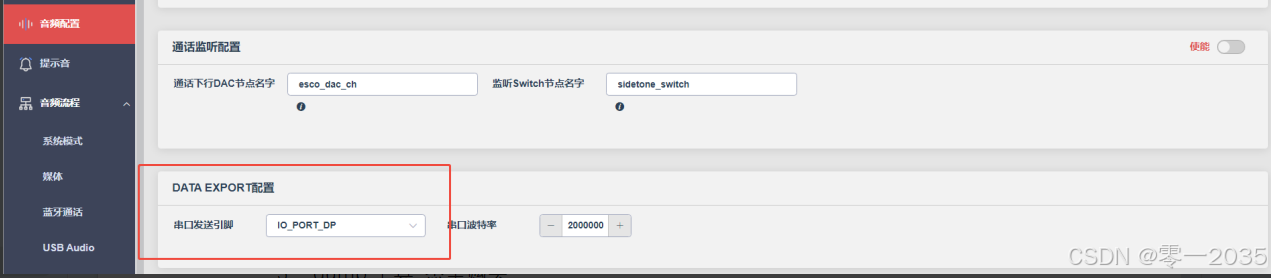

3.配置dump 发送口

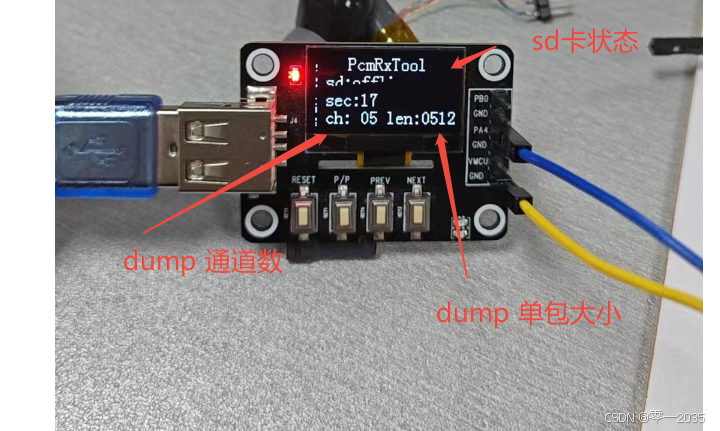

设置test_audio 工具：

备注：以上参数需要和代码保持一致。不一致可通过按键P/P 对应调整，prev按键增加 ，next 按键减小

通话dump 数据：

耳机的tx 和gnd  连接test audio 开发板上面的gnd 和PA4 , 进入通话状态，如果设置正常的话，test audio 会开始计数，该数字在下面的导出需要用到。

导出SD 卡数据：

通话结束后，将SD卡拔出，使用读卡器将SD 接到电脑端。

1.双击打开winhex.exe (该运行脚本对应脚本工具里面)

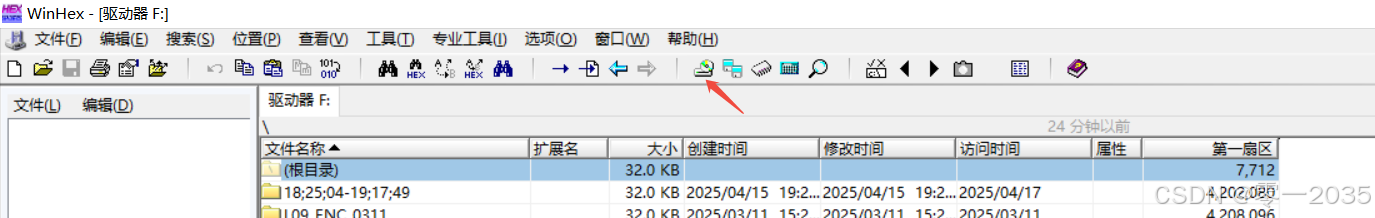

2.选择“打开磁盘”

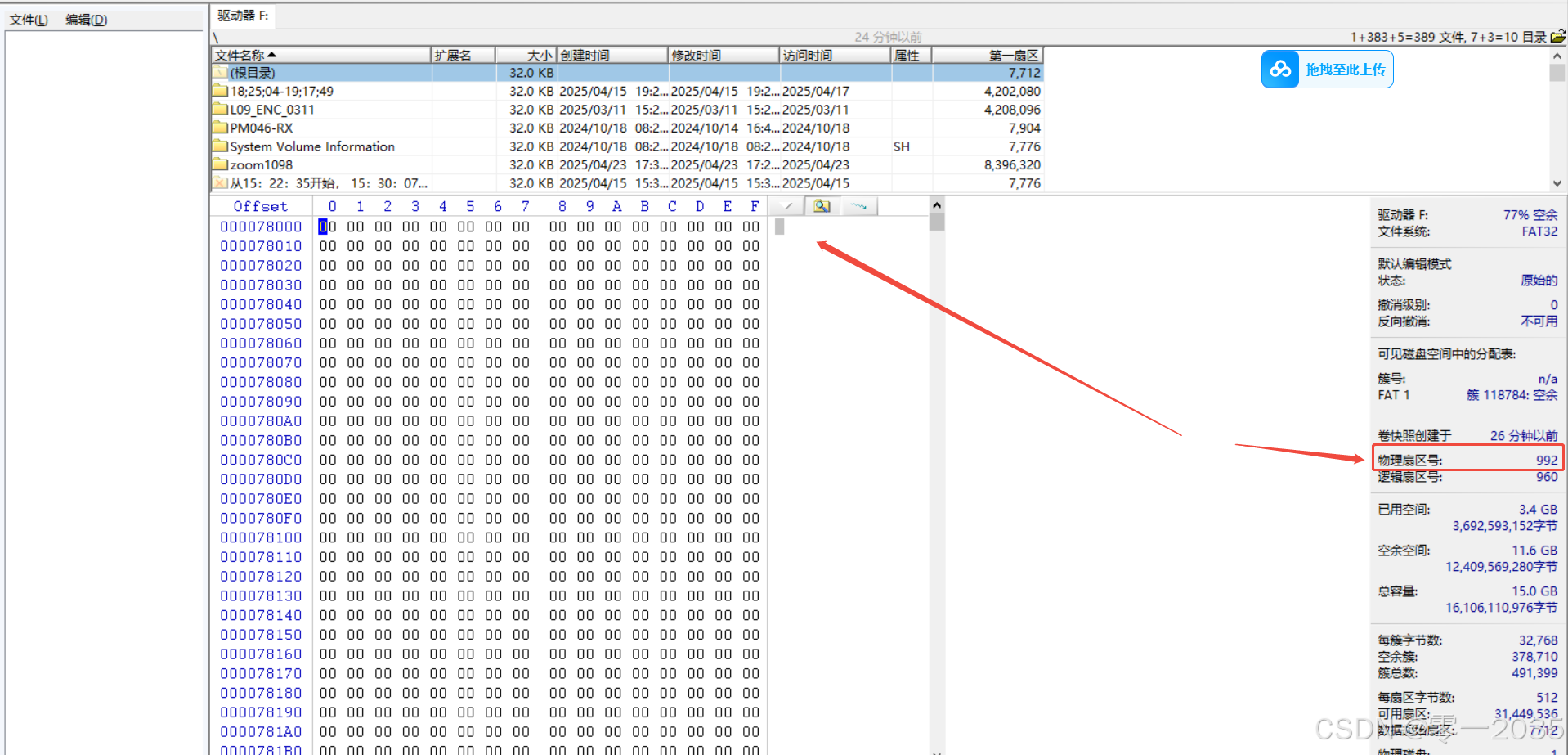

3.查看物理扇区号：

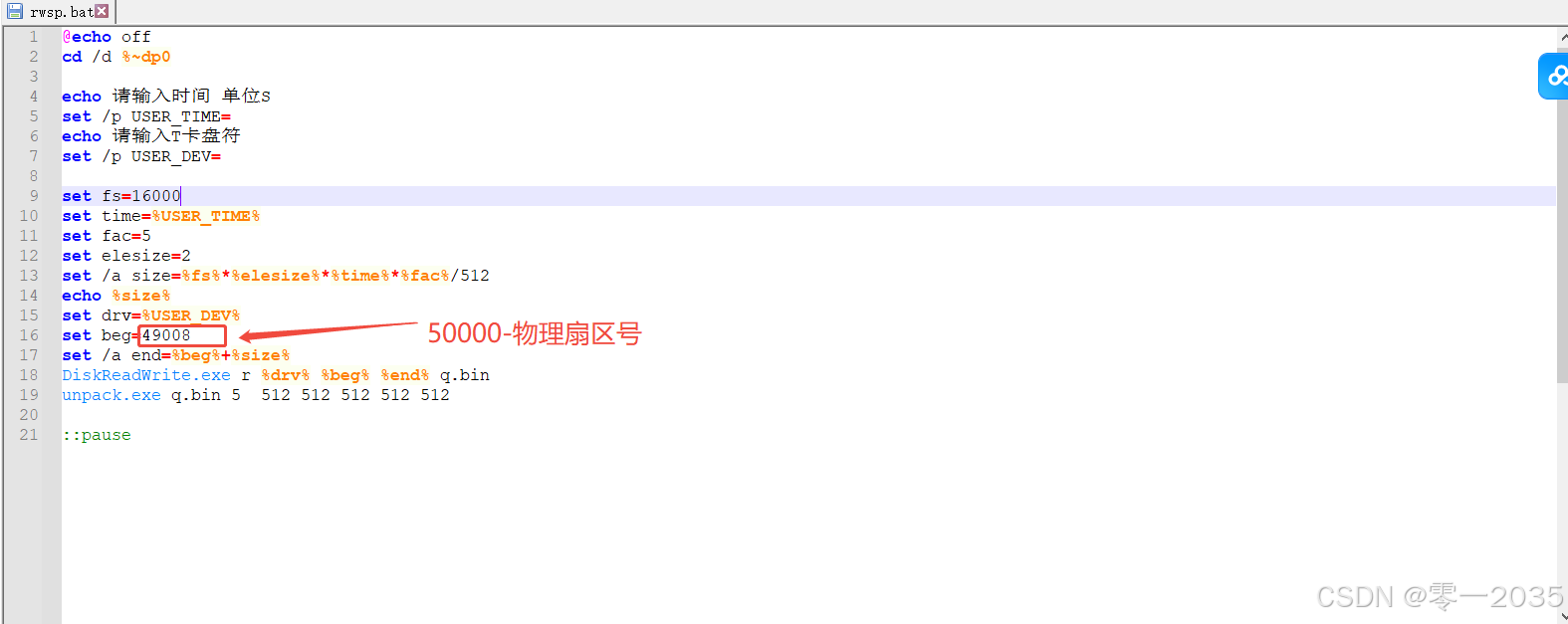

4.修改rwsp.bat 脚本文件

5.双击运行rwsp.bat

        1.依次 输入对应的sec 时间（test_audio 开发板上面显示的se）和磁盘（小写）

        2.在同级目录下可以看到生成的 0.raw 1.raw 2.raw 3.raw 4.raw

        3.使用Adobe audition CC 2018 软件打开上面的raw 文件，可以听到通话的数据
