高德地图API + three.js + Vue3基础使用与使用 + 标记不显示避坑

backend 2025/5/13 21:09:41

three.js小白的学习之路。

最近闲来无事，突然想起来之前好像项目有需求说是要将模型放在地图上。加上在浏览别的大佬写的博客时，也找到了一些大佬写的相关文章。基本上都是使用的高德地图开放平台的JS API。我也随之开启了自己的学习之路。

先简单学习了一些在高德地图上加入点标记、图层叠加、样式修改的API，不得不佩服人家确实厉害，操作简单，灵活度高，而且API从1.x升级到2.0之后，对性能优化的非常明显。

但是单纯的学习过程有些枯燥，就简单浏览了一遍，等用到的时候再来翻一遍。

然后目标直指自定义图层中的与three.js相结合的API的使用。

基础搭建

首先我使用的是Vite+Vue3+TS的框架，于是我安装了这几个插件：

yarn add @amap/amap-jsapi-loader
yarn add @amap/amap-jsapi-types

前一个是适用于Vue的插件形式，就和我们平常使用第三方包一样。但是这个第三方包没有提供任何有关type的信息，导致编程过程中没有提示。于是就安装了第二个插件，但是啊但是，这个插件包含的也只有一部分类型信息，很多与three.js相关的类型信息是没有的，难受。

接下来新建一个vue文件，构建基础框架：

<template><div id="container"></div>
</template><script lang="ts" setup>
import AMapLoader from "@amap/amap-jsapi-loader";
import "@amap/amap-jsapi-types";onMounted(() => {window._AMapSecurityConfig = {securityJsCode: "安全密钥",};AMapLoader.load({key: "申请的key值", // 申请好的Web端开发者Key，首次调用 load 时必填version: "2.0", // 指定要加载的 JSAPI 的版本，缺省时默认为 1.4.15}).then(() => {map = new AMap.Map("container", {center: [116.54, 39.79],zooms: [2, 20],zoom: 14,viewMode: "3D",pitch: 50, // 俯仰角度，默认0，范围0-83，0相当于正交视图});}).catch((e) => {console.log(e);});});
</script><style scoped>
#container {width: 100vw;height: 100vh;
}
</style>

key和安全密钥需要自己去官网申请，跟着官网步骤走即可。

container是容器，和three.js类似。

AMapLoader是核心，在then的回调中，假如你是用的是js，没有引用@amap/amap-jsapi-types，那么then的回调函数里面将返回一个AMap参数供你使用。

AMapLoader.load().then((AMap) => {// …………
})

其实打开插件也可以看到，AMap是一个命名空间，将所有的API都放在了这个命名空间里面。

这样，打开网页就可以看到如下的画面了：

与three.js结合

高德地图官方提供了专门与three.js结合使用的API，是一个单独的自定义层级结构，GLCustomLayer类。

1.构造函数

const glLayer = new AMap.GLCustomLayer(opts: GlCustomLayerOptions)

2.参数opts

属性描述
opts.init 类型：Function初始化的时候，开发者可以在这个函数参数里面获取 gl 上下文，进行一些初始化的操作。
opts.render 类型：Function绘制函数，初始化完成时候，开发者需要给该图层设定render方法， 该方法需要实现图层的绘制，API会在合适的时机自动调用该方法
opts.zooms 类型：[Number, Number] default [2,20]图层缩放等级范围，默认 [2, 20]
opts.opacity 类型：Number default 1图层透明度，默认为 1
opts.visible 类型：Boolean default true图层是否可见，默认为 true
opts.zIndex 类型：Number default 120图层的层级，默认为 120

3.成员函数

getMap()：返回GLCustomLayer所属地图的实例；返回值：Map| null

getzIndex()：获取GLCustomLayer叠加顺序；返回值：number

setzIndex(index)：设置GLCustomLayer叠加顺序；参数：number，叠加值；返回值：void

getOpacity()：获取GLCustomLayer透明度；返回值：number

setOpacity(opacity)：设置GLCustomLayer透明度；参数：number，透明度；返回值：void

getZooms()：获取GLCustomLayer显示层级范围；返回值：number

setZooms(zooms)：设置GLCustomLayer显示层级范围；参数：Vector，默认[3, 20]；返回值：number

show()：显示GLCustomLayer；返回值：void

hide()：隐藏GLCustomLayer；返回值：void

示例代码

<template><div id="container"></div>
</template><script lang="ts" setup>
import * as Three from "three";
import AMapLoader from "@amap/amap-jsapi-loader";
import "@amap/amap-jsapi-types";let map: AMap.Map;
let camera: Three.PerspectiveCamera,scene: Three.Scene,renderer: Three.WebGLRenderer;
const meshArr: Three.Mesh[] = [];let customCoords;
let data;const init = (gl: any) => {// 这里我们的地图模式是 3D，所以创建一个透视相机，相机的参数初始化可以随意设置，因为在 render 函数中，每一帧都需要同步相机参数，因此这里变得不那么重要。// 如果你需要 2D 地图（viewMode: '2D'），那么你需要创建一个正交相机camera = new Three.PerspectiveCamera(60,window.innerWidth / window.innerHeight,10,1000000);renderer = new Three.WebGLRenderer({context: gl, // 传递canvas的gl上下文});// 自动清空画布这里必须设置为 false，否则地图底图将无法显示renderer.autoClear = false;scene = new Three.Scene();{// 环境光照和平行光const aLight = new Three.AmbientLight(0xffffff, 0.3);const dLight = new Three.DirectionalLight(0xffffff, 1);dLight.position.set(1000, -100, 900);scene.add(dLight);scene.add(aLight);}const texture = new Three.TextureLoader().load("https://a.amap.com/jsapi_demos/static/demo-center-v2/three.jpeg");texture.minFilter = Three.LinearFilter;const mat = new Three.MeshPhongMaterial({color: 0xfff0f0,depthTest: true,transparent: true,map: texture,});const geo = new Three.BoxGeometry(500, 500, 500);for (let i = 0; i < data.length; i++) {const pos = data[i];const mesh = new Three.Mesh(geo, mat);mesh.position.set(pos[0], pos[1], 500);meshArr.push(mesh);scene.add(mesh);}
};const render = () => {// 这里必须执行！！重新设置 three 的 gl 上下文状态。renderer.resetState();// 重新设置图层的渲染中心点，将模型等物体的渲染中心点重置， 否则和 LOCA 可视化等多个图层能力使用的时候会出现物体位置偏移的问题customCoords.setCenter([116.52, 39.79]);const { near, far, fov, up, lookAt, position } =customCoords.getCameraParams();// 这里的顺序不能颠倒，否则可能会出现绘制卡顿的效果。camera.near = near;camera.far = far;camera.fov = fov;camera.position.set(...position);camera.up.set(...up);camera.lookAt(...lookAt);camera.updateProjectionMatrix();renderer.render(scene, camera);// 这里必须执行！！重新设置 three 的 gl 上下文状态。renderer.resetState();
};onMounted(() => {window._AMapSecurityConfig = {securityJsCode: "你的安全密钥",};AMapLoader.load({key: "你的key", // 申请好的Web端开发者Key，首次调用 load 时必填version: "2.0", // 指定要加载的 JSAPI 的版本，缺省时默认为 1.4.15}).then(() => {map = new AMap.Map("container", {center: [116.54, 39.79],zooms: [2, 20],zoom: 14,viewMode: "3D",pitch: 50, // 俯仰角度，默认0，范围0-83，0相当于正交视图});// 数据转换工具customCoords = map.customCoords;// 数据使用转换工具进行转换，这个操作必须要提前执行（在获取镜头参数 函数之前执行），否则将会获得一个错误信息。data = customCoords.lngLatsToCoords([[116.52, 39.79],[116.54, 39.79],[116.56, 39.79],]);// 创建GL图层const glLayer = new AMap.GLCustomLayer({zIndex: 10,init,render,});map.add(glLayer);}).catch((e) => {console.log(e);});
});
</script><style scoped>
#container {width: 100vw;height: 100vh;
}
</style>

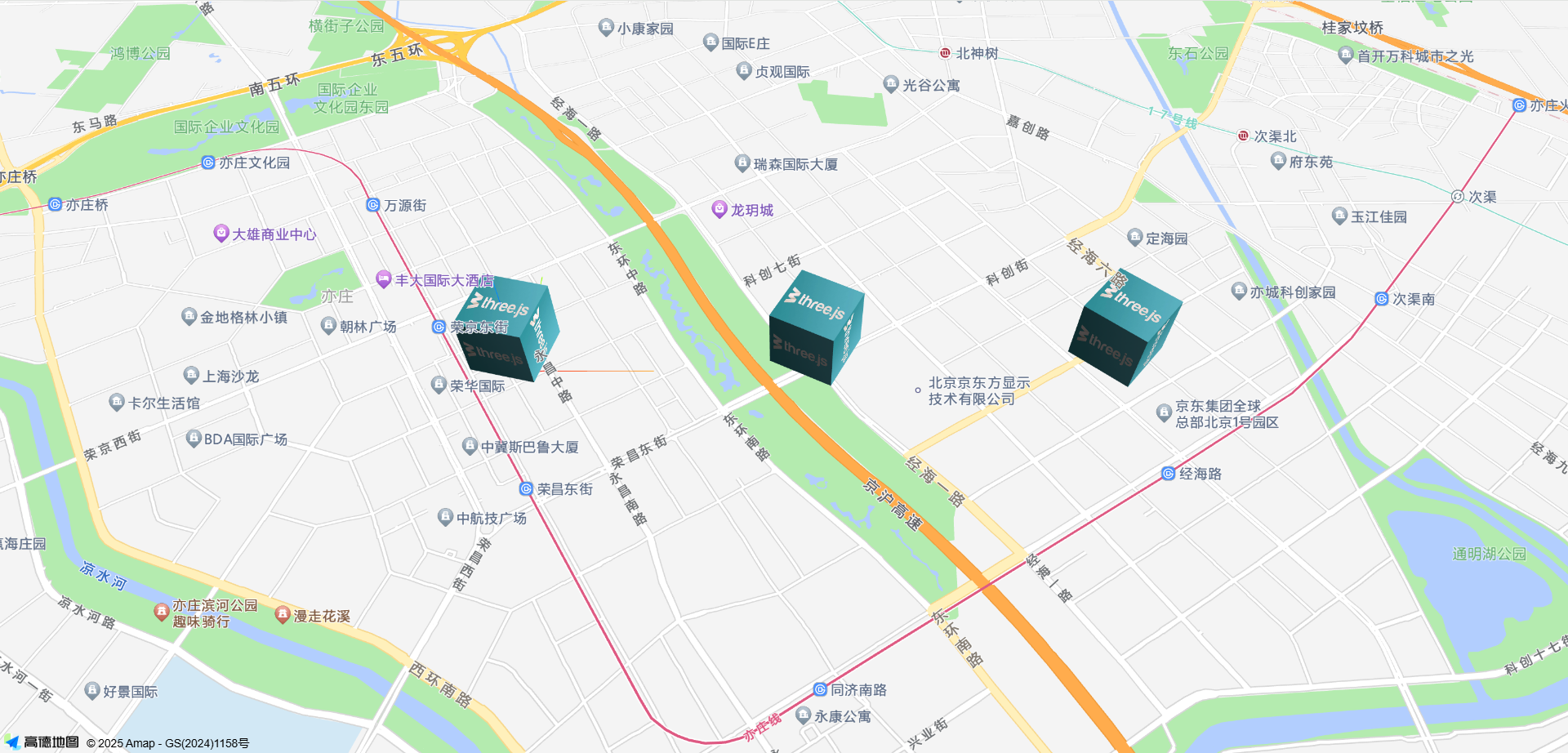

运行结果：

三个Box已经跃然纸上。

AMap.Map.customCoords

这里在多一嘴，说一下用到的一个方法，AMap.Map.customCoords

我在jsap-types的插件里面是没有找到这个的。其实这个是高德地图 JS API 2.0 中的一个工具，用于在 3D 地图场景下进行坐标转换。它主要用于将经纬度坐标转换为 3D 场景中的世界坐标，以便在 Three.js 等 3D 渲染引擎中使用。

说白了即使将地图坐标转换成three.js中的世界坐标的。

这里面提供了几个方法：

  • 坐标转换：通过 customCoords.lngLatsToCoords() 方法，可以将经纬度数组转换为 3D 场景中的坐标数组。

  • 设置中心点：customCoords.setCenter() 方法设置 3D 场景的中心点，用于确定 3D 模型的参考原点(世界坐标原点)，通常在每次的render函数调用中执行一遍。

  • 获取相机参数：customCoords.getCameraParams() 方法可以获取当前地图视角的相机参数（如视野范围、近平面、远平面等），这些参数可以用于同步 Three.js 的相机状态。

避坑

1.加载失败，报错WebGL 1 is not supported since r163。

这个意思很明显，就是three.js的r163版本之后，不在支持WebGL 1了。此时再仔细看了一眼官网，发现其用的是r142版本，和官网严格对其，即可解决。

2.TS提示AMap.GLCustomLayer不存在

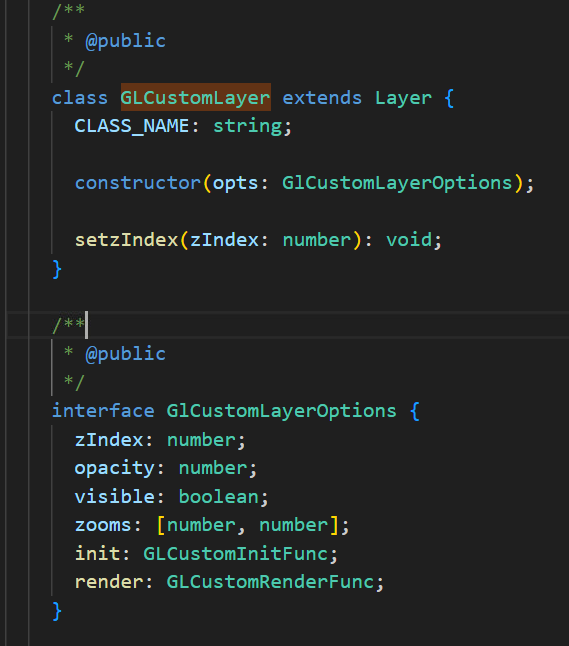

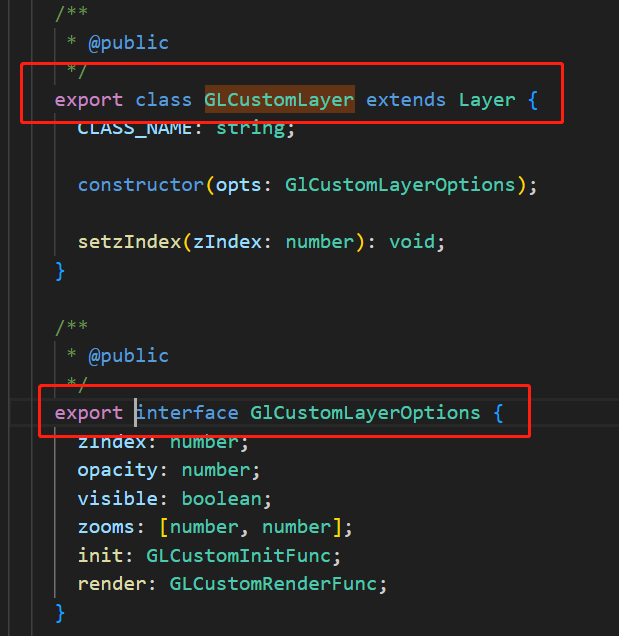

运行没问题，写代码时提示不存在，于是我去翻了翻types插件，发现其实是有的，只不过没有导出而已，自己手动更改一下就能解决

   =====>>>>

但是，上面提到的AMap.Map.customCoords，我是真的没有找到，可能没有这types插件里面定义，因为官网也说了，只是定义了大部分，这个估计是个漏网之鱼。

3.中心点设置

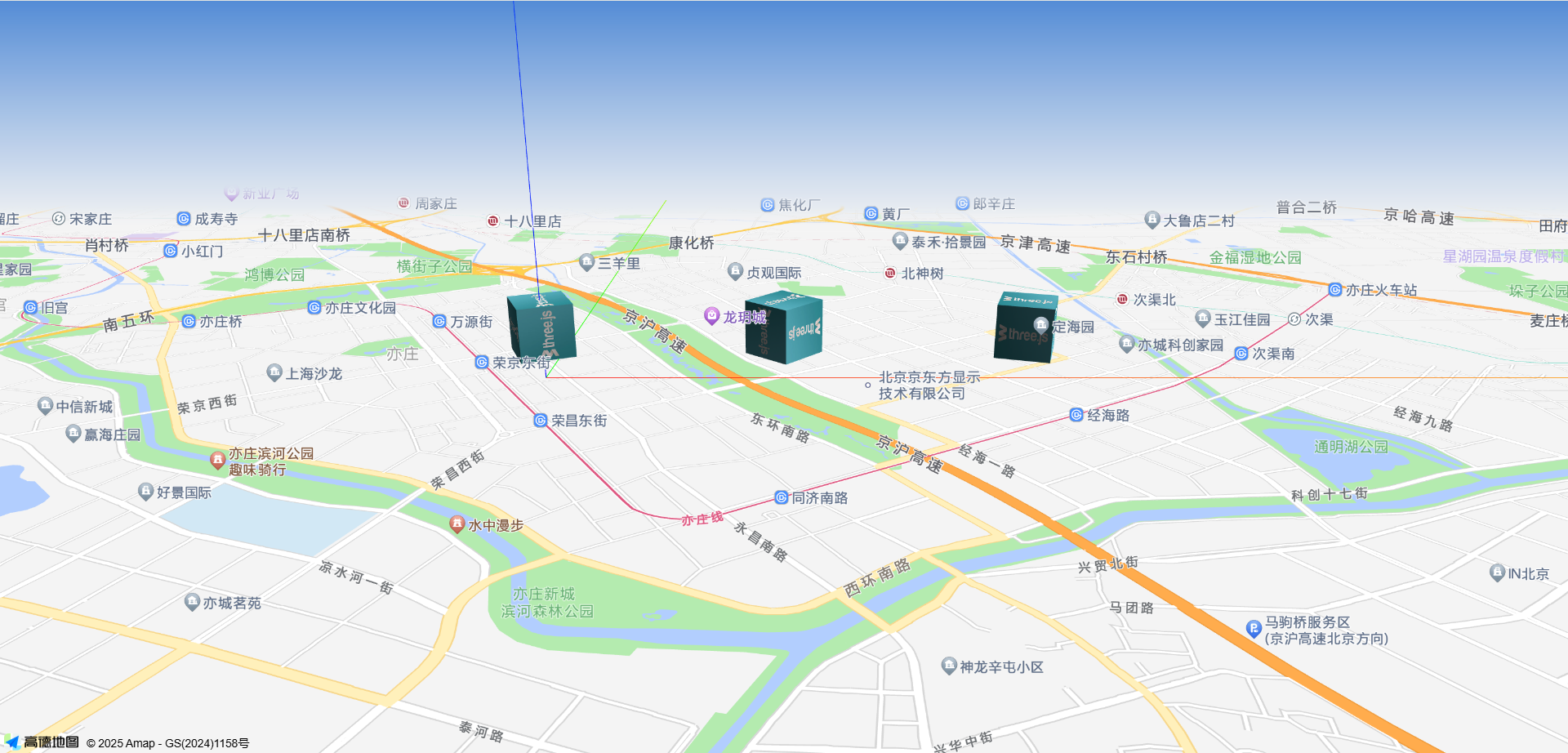

在代码中可以看到，map的center设置的是三个Box中第二个的位置，此时添加一个AxesHelper，可以看到世界坐标的原点其实是第一个Box的位置。

因此地图的中心点与glLayer图层内3D模型世界坐标的中心点并不是一回事，是分开来单独设置的。three.js 的中心点就是通过customCoords.setCenter()设置的。

4.标记点不显示的问题

这里面并没有添加标记点，我是在一开始学的时候遇到了，这里一并记录。

我按照官网的教程，添加了一个标记点：

  const marker = new AMap.Marker({position: new AMap.LngLat(116.39, 39.9),title: "北京",offset: new AMap.Pixel(-10, -10),icon: "//vdata.amap.com/icons/b18/1/2.png", // 添加 icon 图标 URL});map.add(marker);

结果：

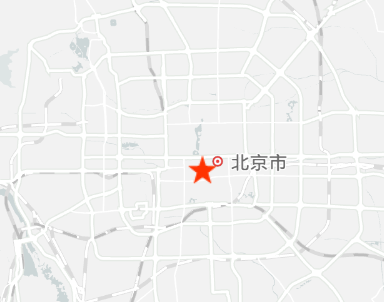

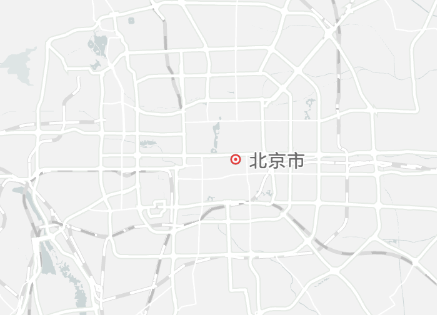

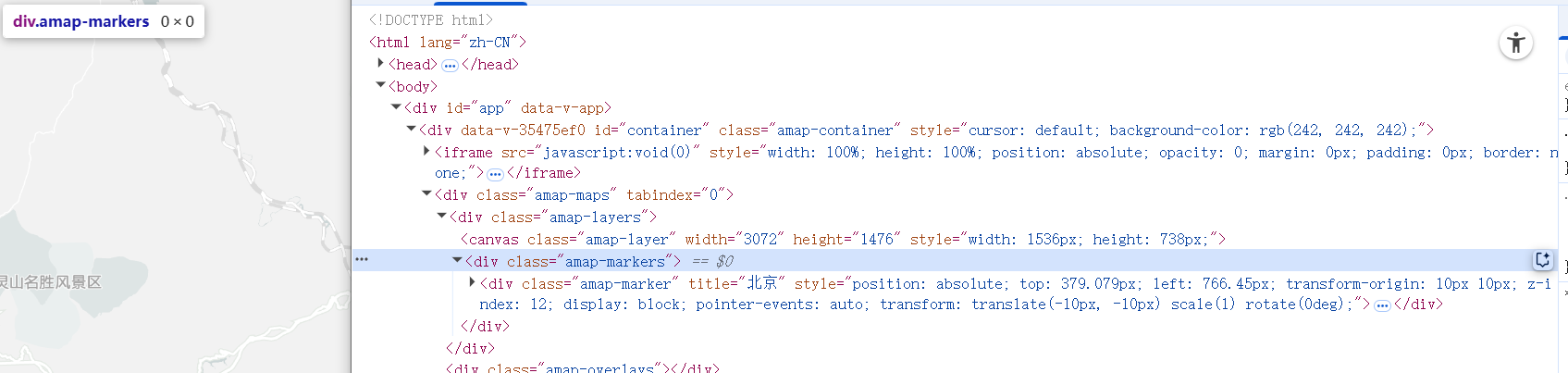

标记点理应是一个红星放在地图上，结果却没有显示。我查看了一下DOM结构，发现最外的盒子大小是0：

于是我修改了一下css：

// 保证marker能正常显示
:deep(.amap-markers) {width: 100%;height: 100%;
}

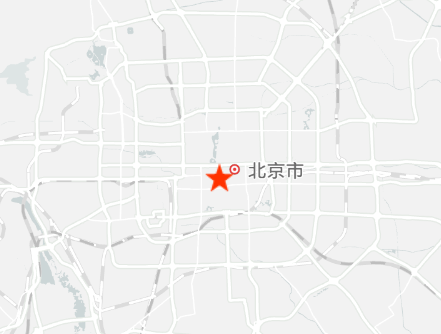

好了：

但是这样显然有点不合理，这么大一个工程怎么可能会有这种错误。我又向上翻了一翻，结果发现了一个关键的css，那就是overflow：hidden。

因为我这个工程是用来写three.js的，而默认情况下，three.js老爱出现滚动条，于是我在App.vue的根节点添加了overflow：hidden，所以导致后续的子节点全部自动继承，只需要将其注释掉，那么不添加上述的css字段也是ok的。

// APP.vue
// overflow: hidden;
// overflow-x: hidden;// index.vue
// // 保证marker能正常显示
// :deep(.amap-markers) {
//   width: 100%;
//   height: 100%;
// }

 这个纯属是我个人问题导致，记录一下自己的愚蠢。
