LVS——nat模式

backend 2025/7/20 7:20:15

一、搭建nat模式下LVS的实验环境

1.创建四台虚拟机

client——客户端：192.168.134.111/24（nat模式）

LVS——调度器【双网卡】：192.168.134.112/24（nat模式）、172.25.254.111/24（仅主机模式）

RS1——服务器：172.25.254.10（仅主机模式）

RS2——服务器：172.25.254.20（仅主机模式）

2.给两台测试主机下载httpd服务

[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd[root@RS2 ~]#  dnf install httpd -y
[root@RS2 ~]# systemctl enable --now httpd（注：下载完httpd服务后别忘了启动该服务）
使用：
[root@LVS ~]# ss -tulpn | grep :80
tcp   LISTEN 0      511                *:80              *:*    users:(("httpd",               pid=30465,fd=4),("httpd",pid=30464,fd=4),("httpd",pid=30463,fd=4),("httpd",pid=3               0461,fd=4))可以通过端口查看该服务是否开启

3.关闭RS1、RS2虚拟机的防火墙

[root@RS1 ~]# systemctl disable --now firewalld
Removed "/etc/systemd/system/multi-user.target.wants/firewalld.service".
Removed "/etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service".[root@RS2 ~]# systemctl disable --now firewalld
Removed "/etc/systemd/system/multi-user.target.wants/firewalld.service".
Removed "/etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service".
记得查看防火墙状态：
systemctl status firewalld

4.给RS1、RS2两台服务器开启web服务

[root@RS1 ~]# mkdir -p /var/www/html
[root@RS1 ~]# echo "RS1 -- 172.25.254.10" > /var/www/html/index.html[root@RS2 ~]# mkdir -p /var/www/html
[root@RS2 ~]# echo "RS2 -- 172.25.254.20" > /var/www/html/index.html

5.保证LVS能访问到RS1、RS2两台服务器的web服务

[root@LVS ~]# curl 172.25.254.10
RS1 -- 172.25.254.10
[root@LVS ~]# curl 172.25.254.20
RS2 -- 172.25.254.20

6.修改LVS内核参数，打开内核路由功能，使系统内部不同网段网络可达（IP转发）

[root@LVS ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 0
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@LVS ~]# vim /etc/sysctl.conf
[root@LVS ~]# sysctl -p
net.ipv4.ip_forward = 1

7.接着为调度器LVS安装ipvsadm

[root@LVS ~]# dnf install ipvsadm -y

二、如果要使客户端到RS1、RS2这几台虚拟机可以互相通信，那么还需修改网关

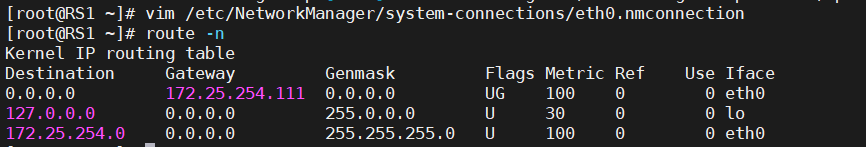

RS1：
[connection]
id=eth0
type=ethernet
interface-name=eth0[ipv4]
method=manual
address1=172.25.254.10/24,172.25.254.111

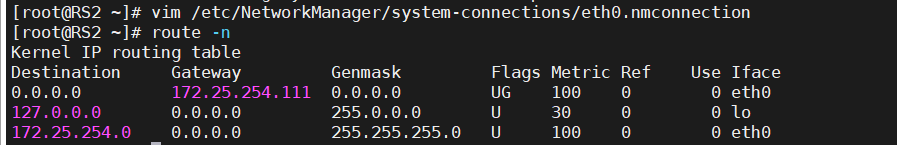

dns=8.8.8.8RS2：
[connection]
id=eth0
type=ethernet
interface-name=eth0[ipv4]
method=manual
address1=172.25.254.20/24,172.25.254.111
dns=8.8.8.8记得修改完之后要
nmcli connection reload
nmcli connection up eth0

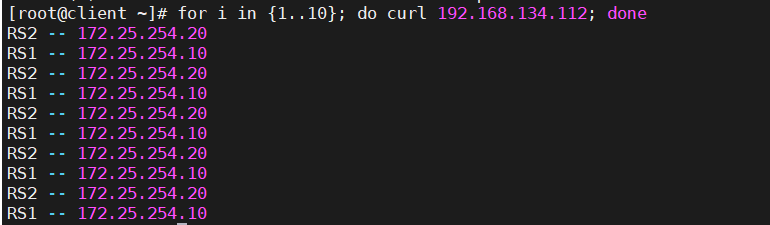

效果为：
