Testbed问题记录
1. 编译器选择问题
问题描述
静态分析时默认编译器为 F28335，但工程实际编译环境需确认（MinGW200 GCC v3.2 或 F28335 CCS）。官方指导文档为MinGW。
解决方案
根据工程代码的实际编译环境选择编译器：F28335 Code Composer Studio。
2. 头文件路径未识别
问题描述
配置了头文件路径，但静态分析仍无法识别头文件（报错 #include <DSP2833x_Device.h> 未找到）。
解决方案
- 在
Static Analysis Options中正确配置头文件路径； - 删除
sysearch.dat文件里的300开头的行（如300: #include <DSP2833x_Device.h>）。 - 其他原因造成则继续排查
3. 宏定义未生效
问题描述
在 sysppvar.dat 中添加宏定义（如 #define TARGET 1），但静态分析未识别。
解决方案
- 检查宏定义格式是否标准（如
-D TARGET=1）； - 优先通过头文件路径解决：若路径配置正确且工程能正常编译，无需额外添加宏。

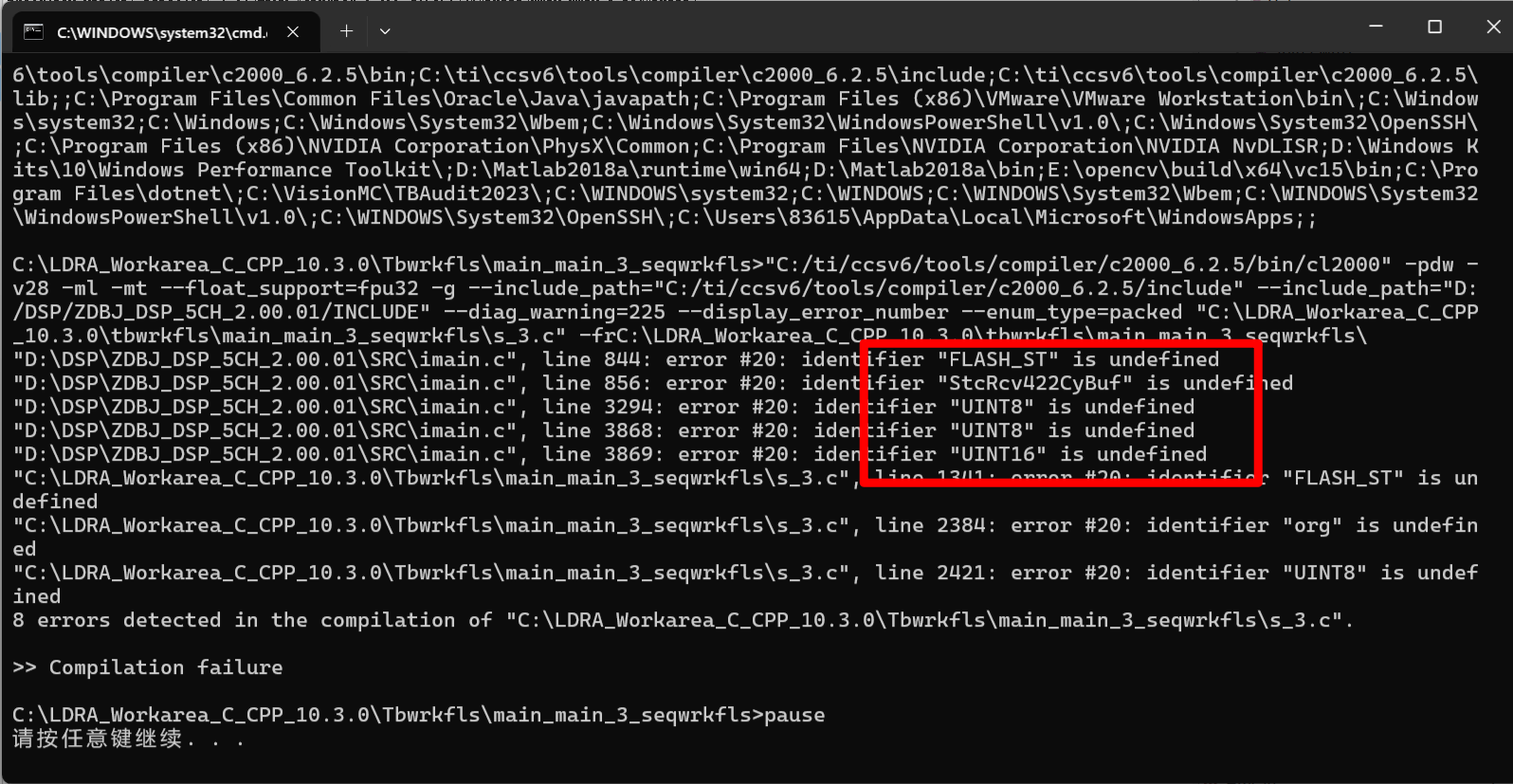

4. 结构体变量识别失败
问题描述
静态分析无法识别 FLASH_ST 结构体（定义于 Flash2833x_API_Library.h）。
FLASH_ST变量所在文件路径D:\DSP\ZDBJ_DSP_5CH_2.00.01\INCLUDE\Flash2833x_API_Library.h
typedef struct {Uint32 FirstFailAddr;Uint16 ExpectedData;Uint16 ActualData;
} FLASH_ST;
是否需要手动在用户全局变量里添加？
解决方案
根本原因为头文件未展开，需在 Static Analysis Options 中确保头文件路径完整覆盖。
5. OBJ 文件缺失
问题描述
执行测试时报错 Cannot find file for xxx.obj。
解决方案
因静态分析阶段编译未成功导致 OBJ 未生成，需检查 Static Analysis Options 配置（路径、宏等）。
6. 多文件头文件识别不全
问题描述
多文件分析时，部分头文件状态为 Unresolved（应显示 Include File 或 Checked）。
解决方案
检查静态分析配置，确保：
- 所有头文件路径正确；
- 依赖文件均被加入工程。
7. 函数符号缺失
问题描述
输入输出均为 void 的函数（如 InitSystem()）报错 Cannot find symbol。
解决方案
在 Call Views 中手动将未解析函数设为桩函数（Create Managed Stubs）。
8. 链接错误（变量未定义）
问题描述
链接阶段报错 Undefined: CpuTimer0Regs（变量定义于 DSP2833x_GlobalVariableDefs.c）。
解决方案
- 确认该.c文件已加入测试工程；
- 若仍缺失，在
Global Variables中手动添加该变量。
检查静态分析配置，确保：
- 所有头文件路径正确；
- 依赖文件均被加入工程。
9. 输入参数识别错误
问题描述
函数输入参数被误识别为 code（实际应为 org），导致测试失败。
解决方案
原因是软件识别错误
- 在创建测试用例时，不要勾选 软件自动打桩。
- 将该函数设为桩函数；
- 在这个CodeToAngle函数的参数设置中：
- 选择 Specify 模式；
- 手动输入参数名
org并指定类型。
10. 汇编指令导致卡死/崩溃
问题描述
执行测试时输出 ILLEGAL INSTRUCTION TRAP 或卡死在 while(1)。
解决方案
-
定位
imain.c文件（通过Explore Source File Directory）；
-
注释掉
__asm等嵌入式汇编指令； -
替换
while(1)为有限循环（如for(int i=0; i<100; i++)）。
11. 中断函数未识别
问题描述
interrupt void 类型函数（如 Cpu_Timer1_Isr()）在 Call Views 中状态为 Unresolved。
解决方案
- 手动将其设为桩函数；
- 在桩函数中模拟中断上下文（如寄存器值）。
13. 指针/数组/结构体输入配置
问题描述
测试含复杂数据类型（指针、数组、结构体）的函数时如何设置输出输出元素？
解决方案
在新建测试用例，若该函数运行时涉及指针/数组等元素，那么
- 如需显示在测试用例的结果里，则要勾选“Assign input pointer in IO View” 或者“Add all elements to the test case” 或者“Add multiple elements to the test case”
- 如果不显示在测试用例的结果里，要勾选“Remove all elements from the test case”
14. FLASH 空间不足
问题描述
链接报错 program will not fit into available memory（FLASHH 空间不足）。
报错为
"C:/LDRA_Toolsuite_C_CPP_10.3.0/Tif28335/F28335_Flash.cmd", line 130: error #10099-D: program will not fit into available memory. placement with alignment/blocking fails for section ".text" size 0x731b page 0. Available memory ranges:FLASHH size: 0x7ffe unused: 0x8e8 max hole: 0x8e8
error #10010: errors encountered during linking; "FindFrame.out" not built>> Compilation failure
解决方案
-
减少测试用例输入数据量（如勾选
Add Multiple elements to the test case All items selected时精简字段）；
-
扩展
.cmd文件中FLASHH段大小（需硬件支持）。
15. 变量类型识别错误
问题描述
工具将输入变量误识别为输出（如 AdcData 应为输入但标记为输出）。
解决方案
在 Variable I/O View 标签页手动修正变量的Use（Input/Output）。
16. 头文件嵌套报错
问题描述
静态分析时报错 Cannot find DSP2833x_Gpio.h（实际路径已配置）。
解决方案
如 AdcData 应为输入但标记为输出）。
解决方案
在 Parameters 标签页手动修正变量方向（Input/Output）。
[外链图片转存中…(img-SHQAhSHj-1749636680269)]
16. 头文件嵌套报错
问题描述
静态分析时报错 Cannot find DSP2833x_Gpio.h（实际路径已配置）。
解决方案
临时方案：打开当前测试的文件 ixxx.c 中注释掉冲突的 #include 语句。
