后Optane时代的NVM技术演进与挑战
近日，小编看到一篇关于“后Optane时代的NVM技术演进与挑战”的论文，本文深度剖析后 Optane 时代 NVM 的技术演进与挑战，结合学术研究与产业实践，揭示 NVM 如何突破传统存储架构的瓶颈，以及在生态构建、系统适配和前沿应用中的关键突破。无论是技术开发者、行业决策者，还是对存储技术感兴趣的读者，都能从文中获得对 NVM 产业现状与未来趋势的全景式认知。
文章结构概述：
一、引言：数据存储架构的范式革命
过去几十年间，数据存储领域经历了从机械硬盘（HDD）到固态硬盘（SSD），再到字节可寻址非易失性存储器（NVM）的重大变革。以Intel Optane PMem为代表的NVM技术，首次实现了低延迟内存与持久性存储的融合，打破了传统冯·诺依曼架构中内存与存储的性能鸿沟。然而，随着Optane产品线的终止，行业开始重新审视NVM的技术路径，探索后Optane时代的发展方向。
二、NVM技术全景：从原理到特性对比
2.1 主要NVM技术解析
-
相变存储器（PCM）
基于硫系玻璃材料的晶态-非晶态相变原理，通过电流脉冲控制电阻状态存储数据。典型产品如Intel Optane采用3D XPoint架构，实现了100ns级读取延迟与10^5次擦写寿命，但其热干扰问题（如写干扰WD）限制了密度提升。
-

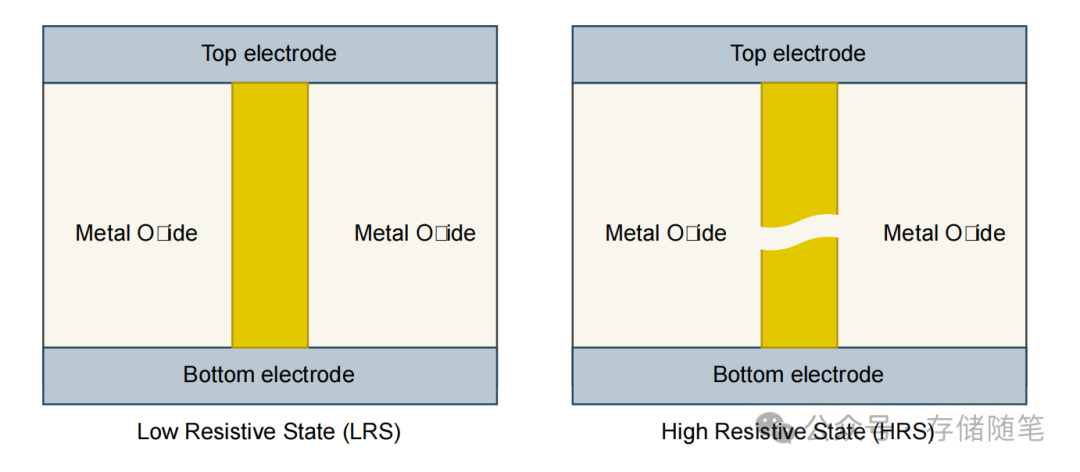

阻变存储器（ReRAM）
利用金属氧化物（如HfO₂）的导电细丝形成与断裂实现电阻切换，具有简单的MIM结构与低功耗特性。CrossBar的ReRAM产品已实现10ns级读写延迟，适用于物联网设备的嵌入式存储。
-

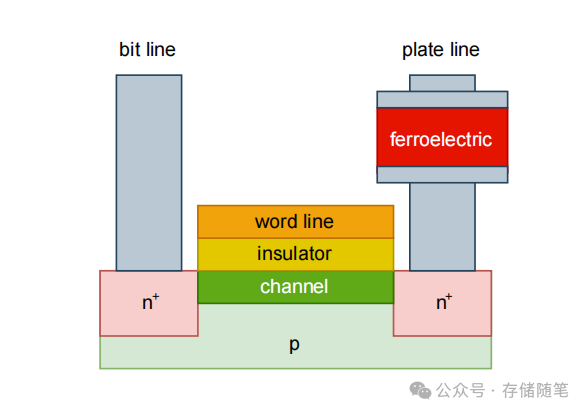

铁电存储器（FeRAM）
基于铁电材料（如PZT、HfO₂）的极化翻转存储数据，具备纳秒级写入速度与10^12次擦写寿命。富士通的FeRAM产品已用于汽车电子，但其高温制程兼容性问题仍待解决。
-
磁阻存储器（MRAM）
利用磁隧道结的磁阻效应存储数据，STT-MRAM实现了5ns级读取延迟与高CMOS兼容性。Everspin的1Gb STT-MRAM已用于工业自动化场景，而SOT-MRAM通过分离读写路径提升了可靠性。
2.2 关键性能指标对比
从早期的EEPROM到新兴的3D FeRAM，NVM技术沿着“性能-密度-成本”三角不断优化。例如，3D堆叠技术提升FeRAM密度，CBRAM通过化学气相沉积改善可靠性，而OxRAM的材料创新（如TaOx）降低了操作电压。
