Apache CXF 架构指南

本文版权归Stephen Wang所有。可以任意复制、转载，但请注明出处。

本文旨在介绍CXF架构，以便对CXF有一个快速的理解。


一、架构目标和约束

    Apache CXF 服务框架旨在构建服务所必须的基础组件。目标有许多，其中包括
下几方面：
    1. 可嵌入式
    2. 高性能
    3. 易配置
    4. 直观易用
    5. 前后端(front-end)与核心代码完全分离
    6. 数据格式化支持
    7. 数据绑定支持
    8. 协议绑定支持
    9. 多种层传输支持
   10. 多种编程语言支持
   11. WS-*和相关特性支持
   12. 代码生成工具盒WSDL验证工具
   13. 灵活部署

二、 CXF-API

    整个CXF架构主要由以下几个部分组成：
    1. BUS:包含 扩展(extensions)、拦截器和属性配置的注册入口
    2. Front-end: Front-end 提供编程模型来创建服务
    3. Messaging & Interceptors : 提供底层级别的消息和管道处理，大部分功能都建立在这个基础之上。
    4. Pluggable Data Bindings: 插件式的数据绑定
    5. Protocol Bindings: 解析协议的功能。
    6. Transports: TransportFactory 创建Destinations(接受数据)和Conduits(发送数据)。

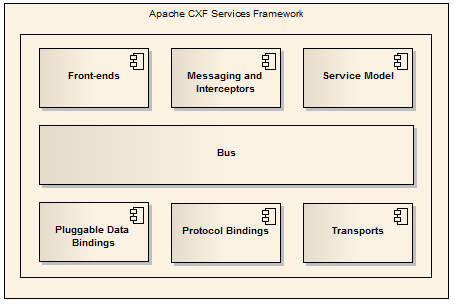

    请看下图各层顺序，可见他们是如何在一起工作的。


三、 BUS

    Bus,作为CXF的核心，是运行时各种共享资源的提供者。共享资源包括像WSDL管理器，绑定工厂管理器等。Bus可以非常容易的扩展，以此来加入你自己的资源和服务，甚至用你自己的组件（tomcat）替换像HTTP destination factory(建立在Jetty基础之上)的默认的资源。

    这种可扩展性使得依赖注入变得可能。默认的Bus实现建立在spring framework之上，在运行时，组装这些组件在一起供你使用。

    SpringBusFactory 在classpath/META-INF/cxf目录下搜索所有的bean配置文件， 并以此建立application context。以下文件默认会被扫描：
    META-INF/cxf/cxf.xml (e.g., in cxf-rt-core only)
    META-INF/cxf/cxf-extension.xml (e.g. in cxf-rt-bindings-soap)
    META-INF/cxf/cxf-property-editors.xml (e.g. in cxf-rt-transports-http)
更详细的配置，可以参考 http://cxf.apache.org/docs/configuration-of-the-bus.html

四、服务调用时如何处理的？

    参考以下客户端处理方式以及服务端处理方式：

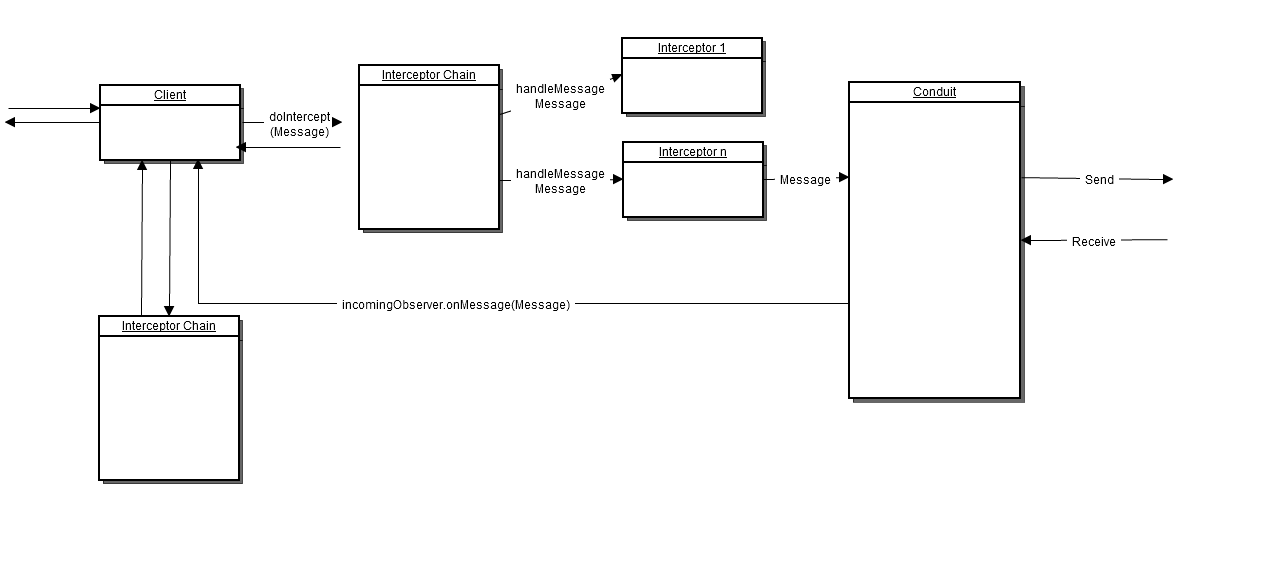

    客户端：

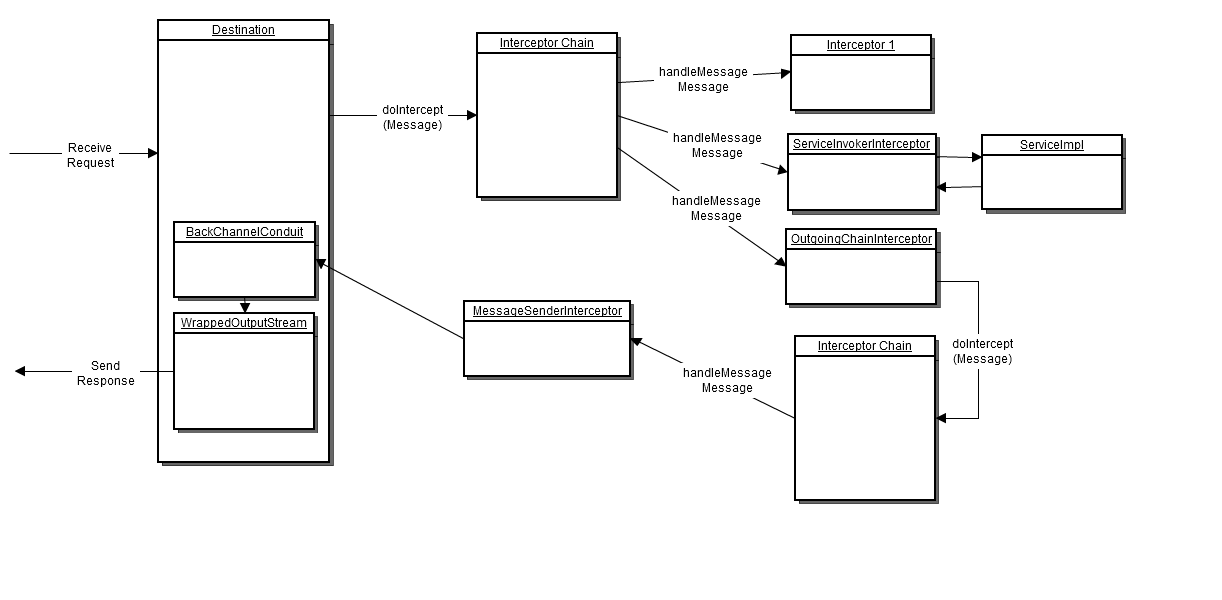

    服务端：
      http://

五、 Front-end

    Front-end 提供编程的方式来与CXF进行交互。提供的基础功能有：JAX-WS, JAX-RS, Simple和Javascript。各种基础功能相互独立，和绑定，核心功能类似。Front-end通过将拦截器加入到服务和端点来提供功能。

六、 Messaging & Interceptors

    CXF建立在通用消息层之上，由Messages，Interceptors（拦截器），和InterceptorChains（拦截器链）组成。Interceptors是功能单元的基础。通过分离消息处理和消息发送，使得CXF具备非常灵活的架构。可以对任何处理点进行配置。这也使得CXF局部暂停&恢复拦截器链。

    Interceptors定义了handleMessage方法，可以用来处理Message.这邪恶Interceptors可以组成一个链状的拦截器，即拦截器链。下面的例子说明了这个结构：

    a. Header Interceptor只处理SOAP消息的header。
    b. WS-Security Interceptor 用来解密和认证接受到的消息。
    c. 发送数据的Interceptor用来序列化处理结果。

注意：Interceptors 是没有方向性的，本质上，他们都可以处理request，response，和fault。（关键是看你把这个拦截器放在哪里）

七、 Phase Interceptors

    CXF提供了一个InterceptorChain的实现：PhaseInterceptorChain。当Interceptors加入到这个链时，他们将按处理阶段进行排序分组。因此PhaseInterceptor需要告知链，它处于哪个阶段（即需要调用super(Phase.PRE_PROTOCOL)）。

    我们假设一个简单的例子（注意，这些拦截器链在CXF中不是必须的，只是提供拦截点）。我们正在处理一个SOAP消息。有两个地方需要处理。第一、分发拦截器组(Dispatch Interceptor) 负责解析SOAP的头部信息并决定将消息路由到哪个服务上。第二、反序列化拦截器组负责将SOAP body 绑定到 JAXB 对象上。分发拦截器组需要通过两个拦截器来实现，第一个ReadHeadersInterceptor，用来解析header信息，第二个拦截器WS-AddressingInInterceptor负责根据头部信息判断调用哪个服务。反序列化拦截器组只需要一个 JAXBUnmarshallerIntercptor。  ReadHeadersInterceptor 和 AddressingInInterceptor 的getPhase()返回"dispath"告诉 PhaseInterceptorChain 他们在Dispath 阶段.另外，ReadHeadersInterceptor 提供getBefore()方法，用来指定它必须在AddressingInInterceptor之前执行。

    拦截链灵活可变。在以上例子上，我们可以把拦截器加到服务处理完成后，或者可以暂停拦截器链以便等待外部处理，像异步返回response。

八、 Fault Handling

    在处理的任何阶段，拦截器都可能抛出Fault或者它的子类。这会导致停止正常处理，并调用善后机制：按顺序调用 handleFault 。

    拦截器链具备失败观察者的功能。一旦失败，fault Interceptor被调用。fault observer将会触发一个新的链来处理错误。

九、 Exchanges

    除了消息的概念外，还有个Exchage的概念。Exchange类保持当前入的消息，出的消息和错误消息的引用。还保持着Exchange自身的配置属性。Exchange的实例保持着当前调用的服务。

十、 Reentrant InterceptorChains（可重入的拦截器链）

    PhaseInterceptorChain的一个非常有趣的特征是它自己是可重入的。这是一个强大的功能也有一点点危险。这个特征仅仅在CXF发送消息时使用。SoapOutInterceptor是最好的例子


public void handleMessage(Message m) {
  writeSoapEnvelopeStart();
  writeSoapBodyStart();

  // invoke next interceptor, which writes the contents of the SOAP Body
  m.getInterceptorChain().doIntercept(m);
  writeSoapBodyEnd();

  writeSoapEnvelopeEnd();
}

十一、The Service Model(服务模型)

    服务模型是CXF对服务的描述。由两部分组成。第一，有一个ServiceInfo类，包含一个类似WSDL描述服务和他的operations，bindings，endpoints和schema。第二，有一个Service类，其中包含ServiceInfo，data-binding（稍后介绍Data-binding） 信息，服务拦截器，服务属性等。

    一个服务可以根据许多不同的资源来构建，包括classes和WSDL(1.1和2.0). 一般front-ends都通过Service Factory来创建服务。front-end通过Factory组件（ServerFactoryBean， ClientProxyFactoryBean）来创建，发布和消费服务。factory组件构建Service model，配置Interceptor，data bindings等。

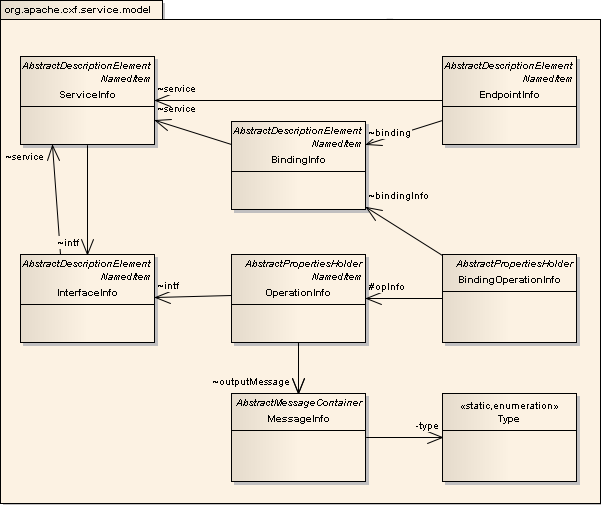

    Service model自身包被包含在ServiceInfo中。如下图所示：



十二、 Data Bindings

    Data Bindings 实现 XML elements和 Java 对象之间的映射关系。Data Bindings 在data和xml之间互相转换，产生XML schema,提供wsdl2java代码生成支持。并非所有的Data binding都支持这些功能。但最少，每个Data binding必须提供数据转换（对象和xml之间的转换啦）。更详细的说明，可以参考 http://cxf.apache.org/docs/data-binding-architecture.html。当前CXF支持的Data binding包括JAXB 2.x (default), Aegis, Apache XMLBeans, Service Data Objects (SDO) and JiBX (under development).

十三、Protocol Bindings

    Protocal Bindings提供方法在传输层上映射具体的格式和协议。一个Protocal Bindings 包括两个主要部分：BindingFactory 和 Binding。BindingFactory负责从ServiceInfo创建Binding。Protocal Binding包含一个特殊的Inteceptor并实现了createMessage() 方法。这个方法负责创建符合Binding要求的消息。

    目前，CXF支持的Protocal 包括：SOAP 1.1, SOAP 1.2, REST/HTTP, pure XML 和 CORBA.

    a. The Soap Binding
    CXF原生支持的是soap。它拥有自己的一个消息类SoapMessage。它增加了表示当前soapVesion以及header的字段。

    Soap Binding还增加了一个特别的Interceptor，即SoapInterceptor。这个拦截器增加了两个方法：
    Set<URI> getRoles();
    Set<QName> getUnderstoodHeaders();

    这就使得特定的SoapInterceptor能够理解特定的角色和header。

    CXF也设计了其他的拦截器来处理Soap消息。
    StaxInInterceptor: 根据传入的InputStream创建XMLStreamReader
    ReadHeadersInterceptor: 从SoapMessage中读取消息头header
    MustUnderstandInterceptor: 检查所有的MustUnderstand attributes是否符合所有SoapInterceptor的getUnderstoodHeaders()返回值。
    SoapOutInterceptor:在发送soap消息前，处理消息。

    b.其他Bingding。
    其他bindings 包括 REST/HTTP binding, pure XML binding, 和 CORBA binding.
十四、Transports

    CXF提供了一个自己的传输抽象层，对protocal binding和front-end隐藏具体的传输细节。当前支持的 transports 包括：HTTP, HTTPs, HTTP-Jetty, HTTP-OSGI,Servlet, local, JMS和 In-VM。 通过Camel transport，还可以支持SMTP/POP3, TCP和Jabber。

十五、Conduits(翻译是管道)

    Conduit提供了发送消息的基础。一个Conduit是用ConduitInitiator创建的。发送一个消息有多个步骤：
    1. 调用conduit.prepare(message):调用后就开始发送消息了，这个时候，Conduit会初始化一个连接，并为将发送的消息设置一个OutputStream(流)。
    2. 将消息写入这个流。
    3. 调用conduit.close(message): 关闭和释放所有相关的资源。

    消息发送器还可以注册一个观察者 MessageObserver。如果这个Conduit是同步的，当消息被（客户端）接受到时，MessageObserver将可以得到通知。

十六、Destinations

    Destinations是接受进来的消息的基础。DestinationFactory可以创建Destinations。例如：

    DestinationFactoryManager dfManager =     bus.getExtension(DestinationFactoryManager.class);

    // Find a DestinationFactory for the SOAP HTTP transport
    DestinationFactory df =  dfManager.getDestinationFactory("http://schemas.xmlsoap.org/wsdl/soap/http");

    // TODO: outline building of EndpointInfo
    EndpointInfo endpointInfo = ...;
    Destination destination = df.getDestination(endpointInfo);

    MessageObserver通过以下方式进行注册：

    MessageObserver myObserver = ...;
    destination.setMessageObserver(myObserver);



十七、 A JAX-WS example

    举例说明创建和消费一个服务，各个组件如何协同工作：

    1. 调用Endpoint.publish("http://localhost/service", myService);
    2. EndpointImpl 使用JaxWsServiceFactoryBean根据class 或者 WSDL创建myService的web服务。
    3. 根据"http://localhost/service" 创建了EndpointInfo
    4. 根据EndpointInfo创建JaxWsEndpointImpl，这个类包含JAX-WS 的具体拦截器。
    5. JaxWsEndpointImpl创建Binding 和 Destination。并监听相应的端口。

十八、Dependencies
    依赖关系请参考：

    http://cxf.apache.org/docs/cxf-dependency-graphs.html
