利用candence17.4 ORCAD进行RC仿真

一、时域仿真

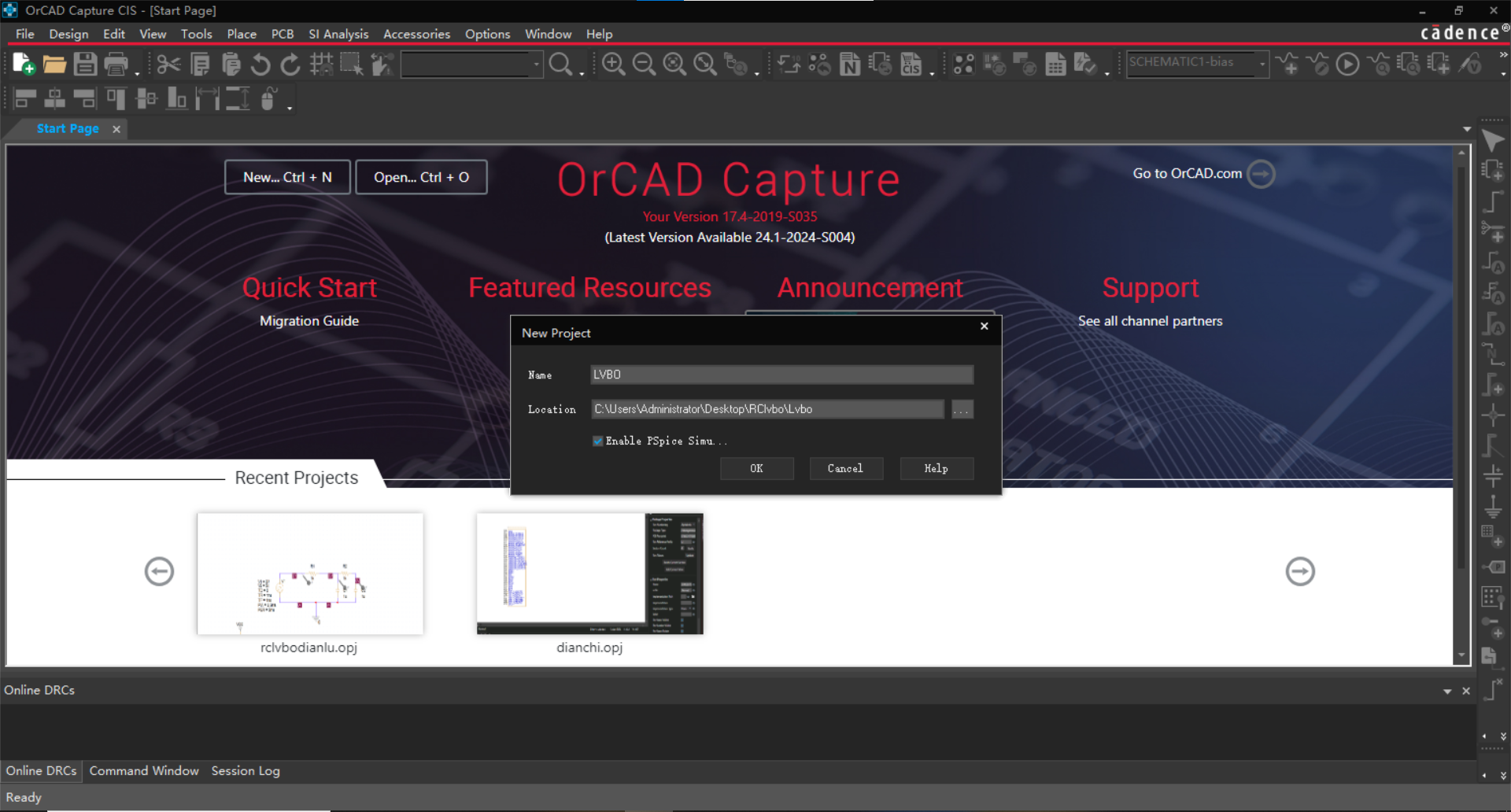

1、打开ORCAD软件，进入新建工程，填写工程文件名称，添加工程地址，同时勾选 Enable  PSpice Simu..

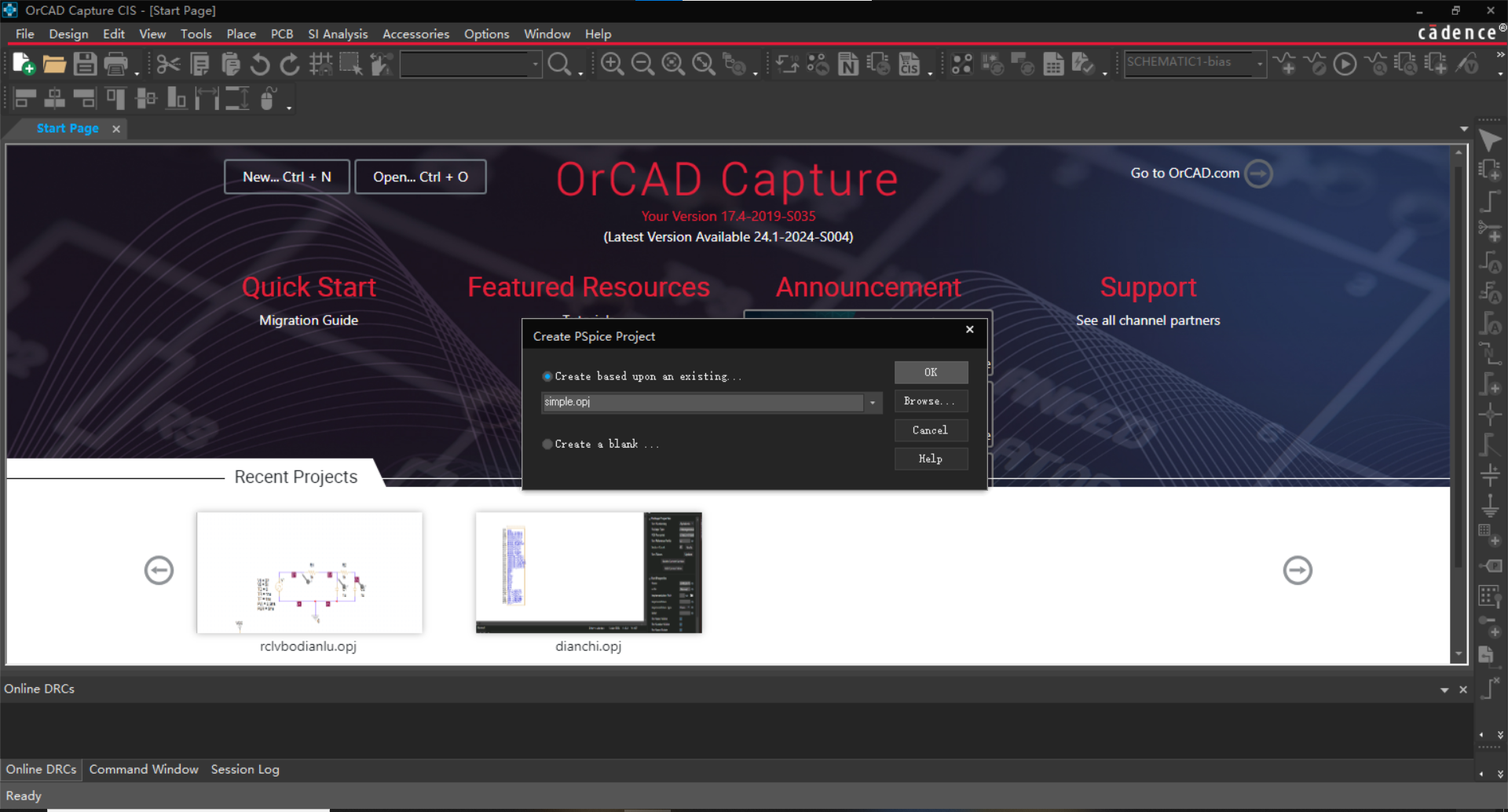

2、弹出的框里，选择最简单的一个模板simple.opj,然后点击OK。

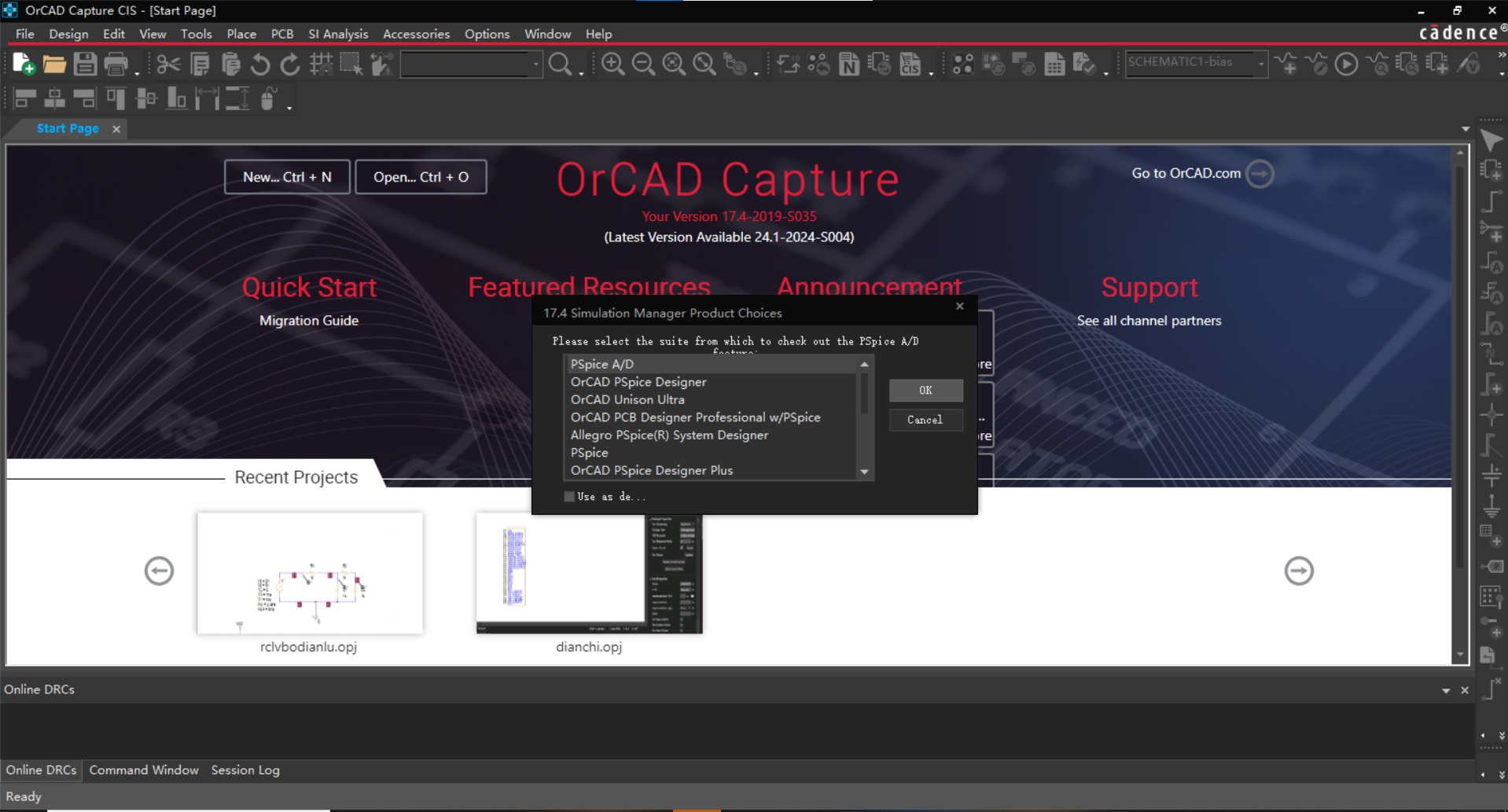

3、弹出的框选择PSpice A/D

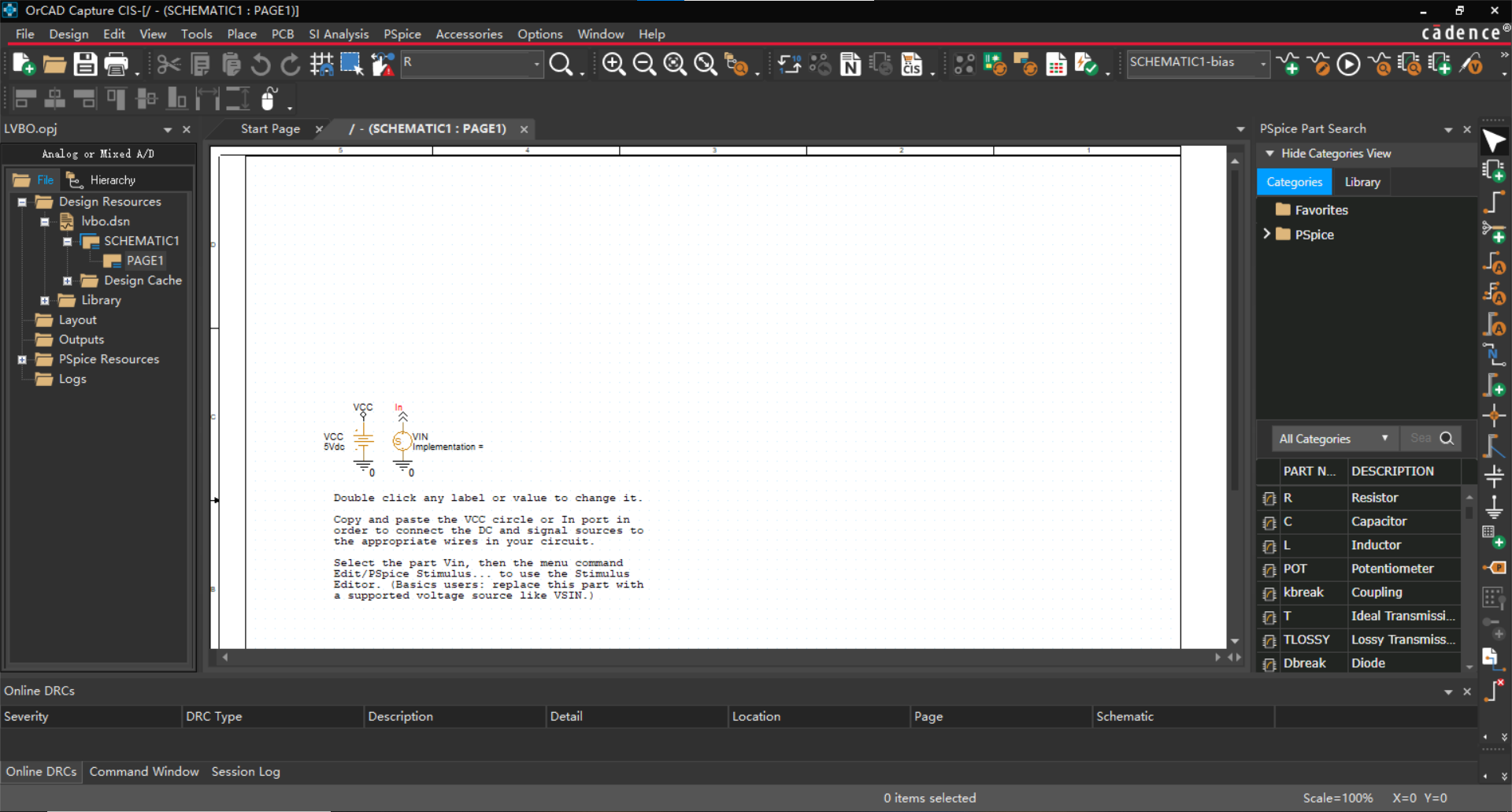

5、界面如下就建立成功。

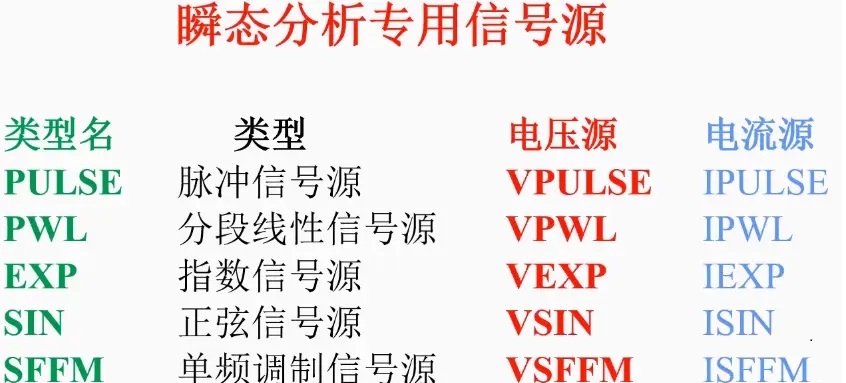

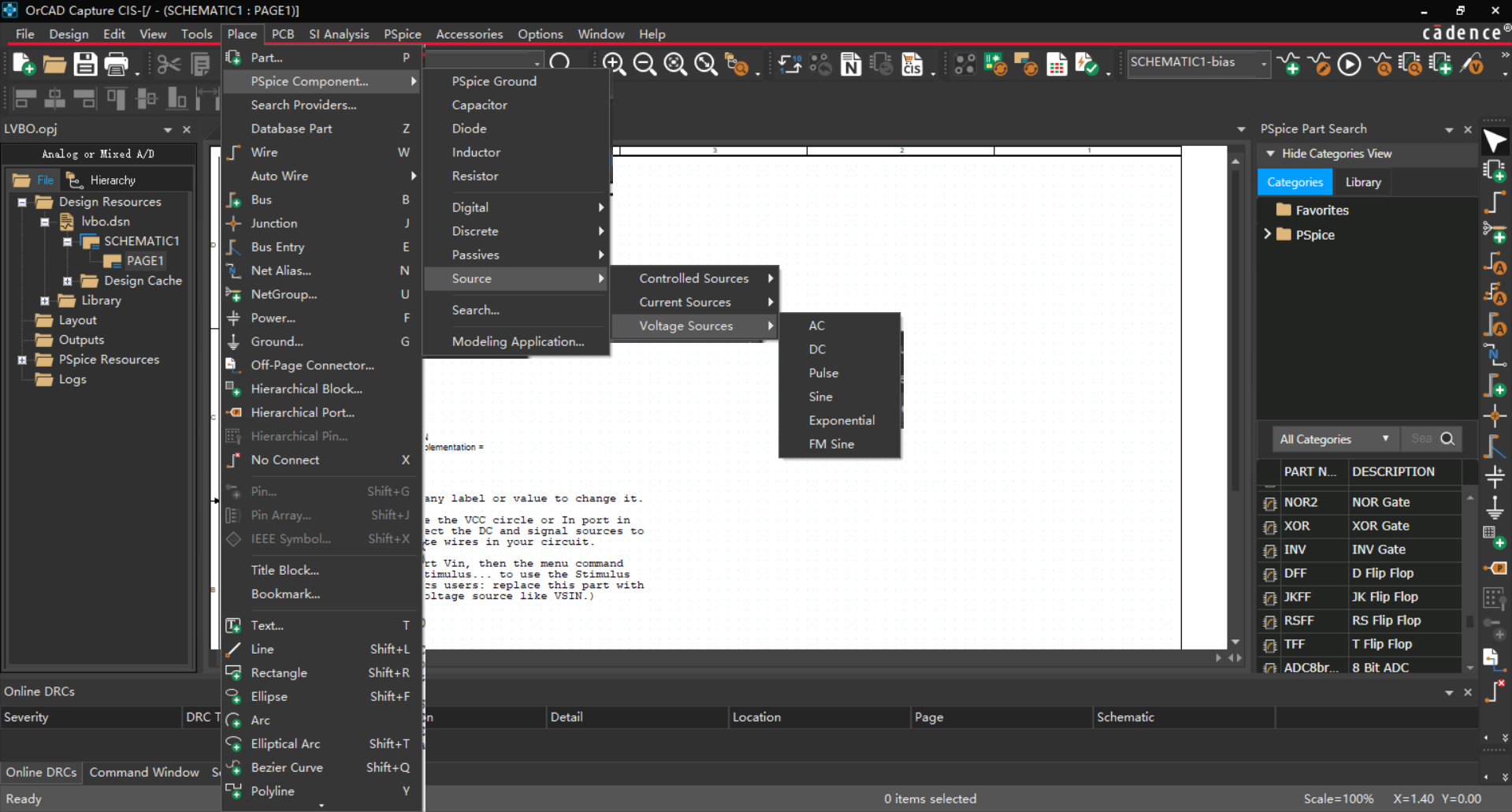

6、在Place PSpice Component 里选择放置仿真器件

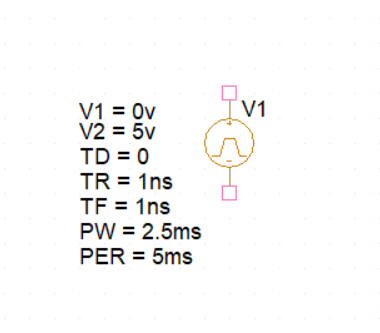

7、先放置脉冲信号电压源

8、Pspice Vpulse 的参数如下：
V1是低电平；
V2是高电平；
TD是延迟时间；
TR是上升沿时间；
TF是下降沿时间；
PW是脉宽；
PER是信号周期；
想要修改，直接双击对应的值就行。

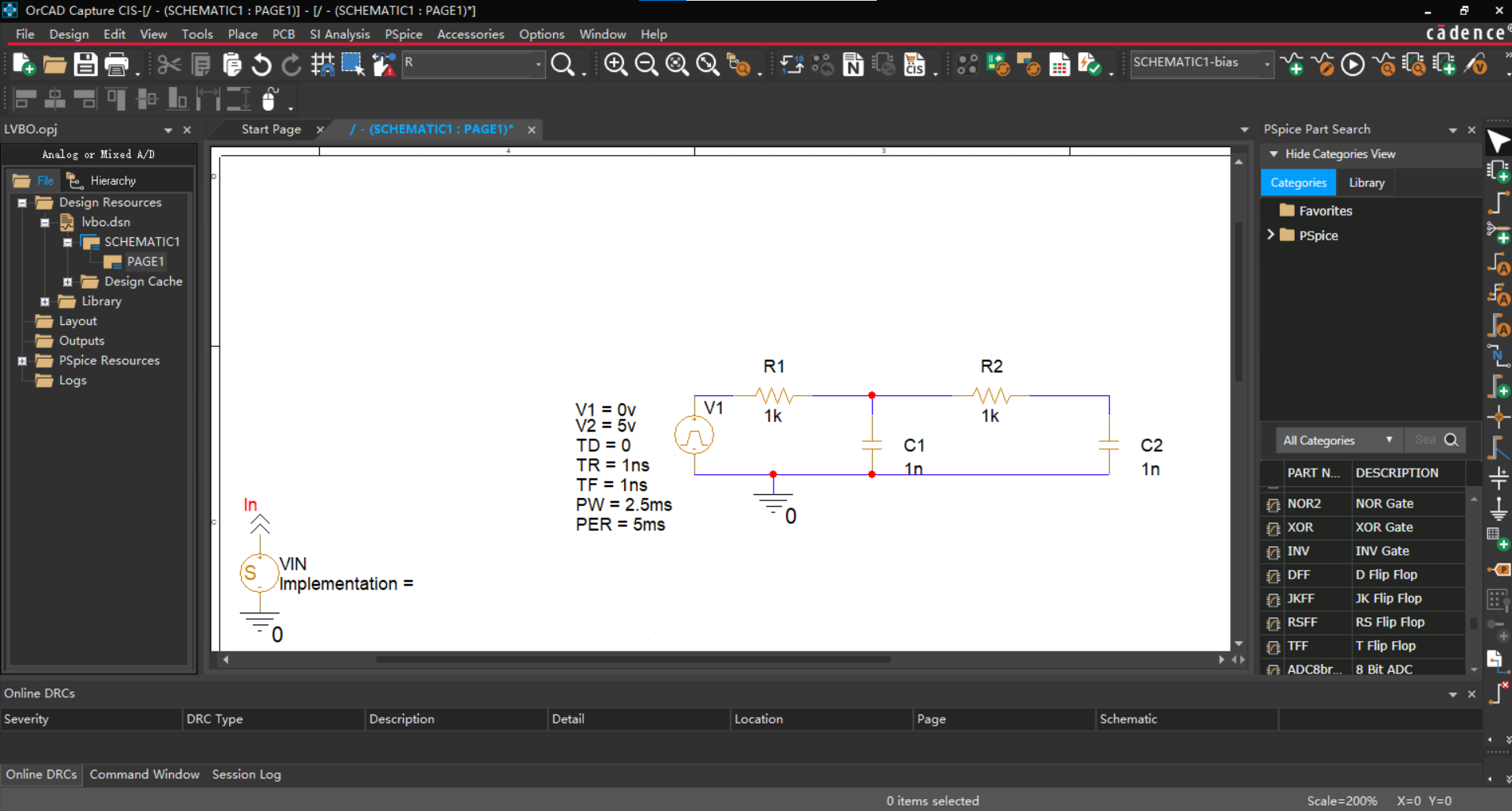

9、在Place PSpice Component 里选择电容电阻仿真器件，放置RC元器件，组成二阶RC低通滤波电路，注意要放置0电位，否则仿真会出错。

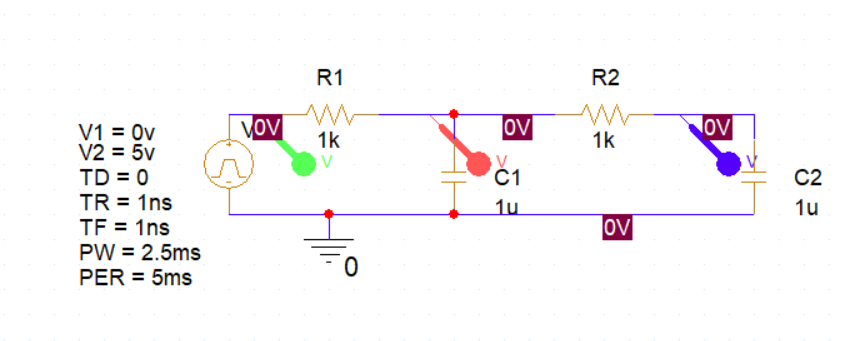

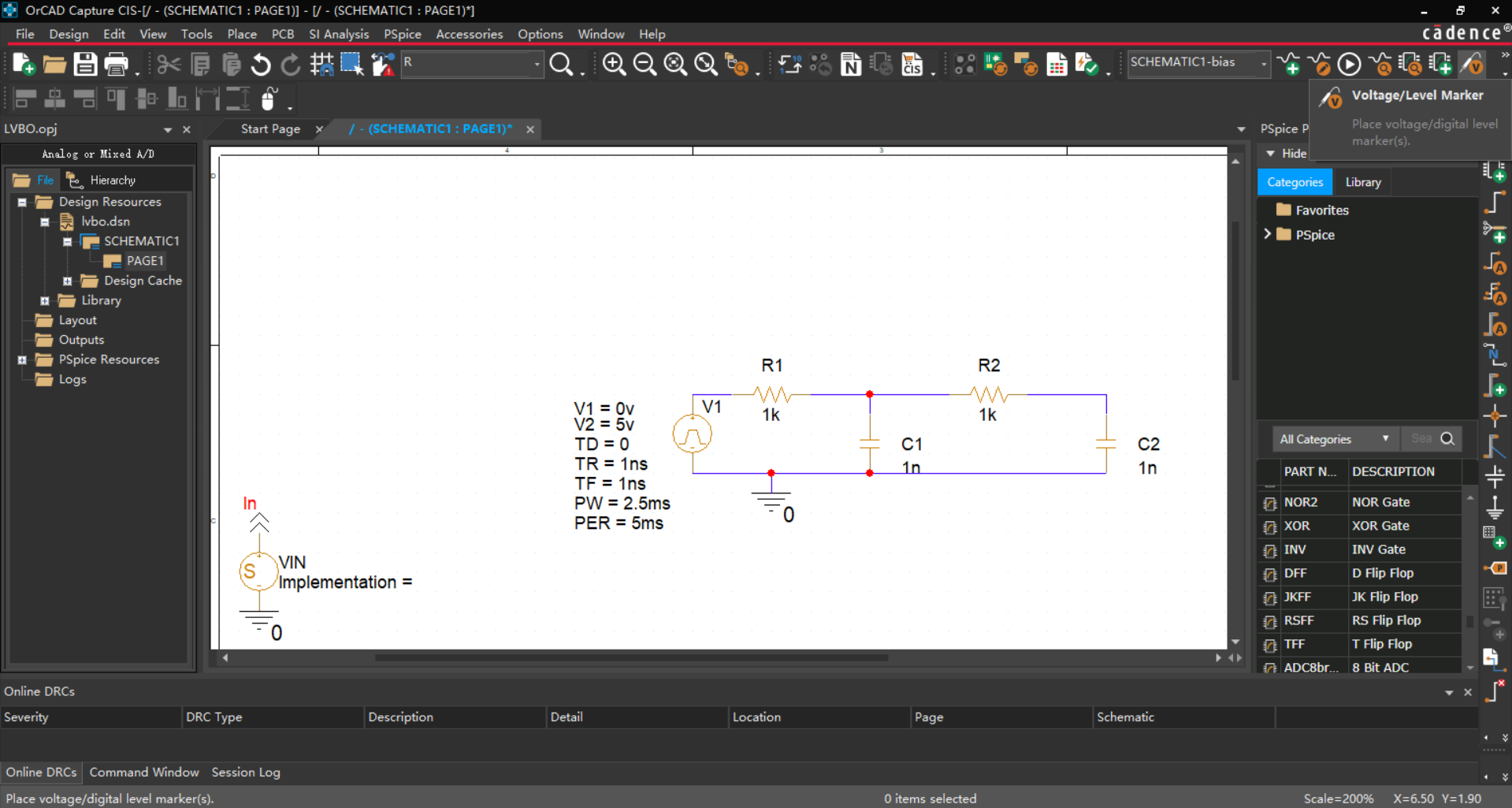

10、在右上角找到电压探针，分别放在输入、第一级输出、第二级输出的位置上；

不加探针，仿真没有波形数据。

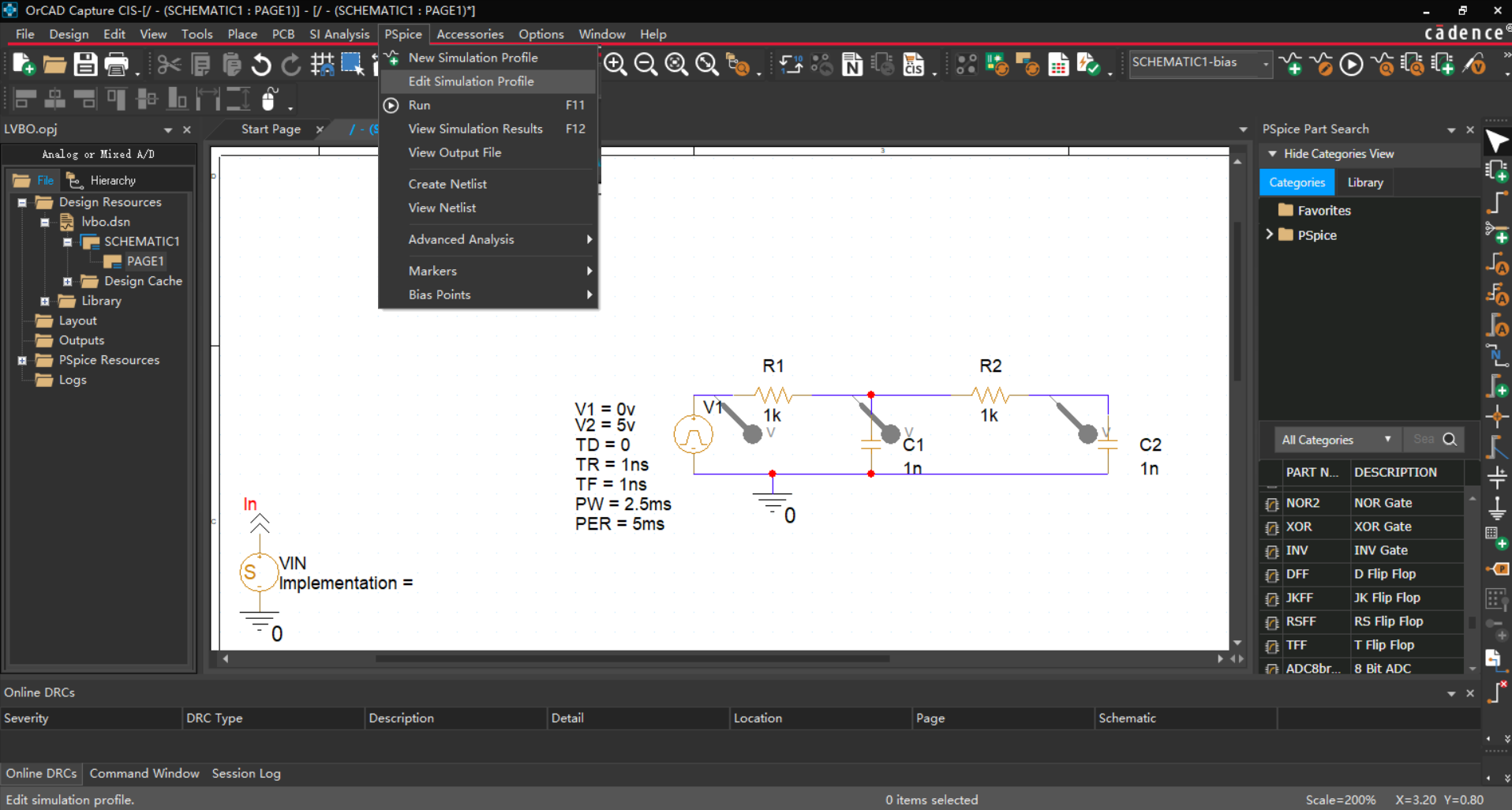

11、PSspice →Edit Simulation profile 设置仿真方式

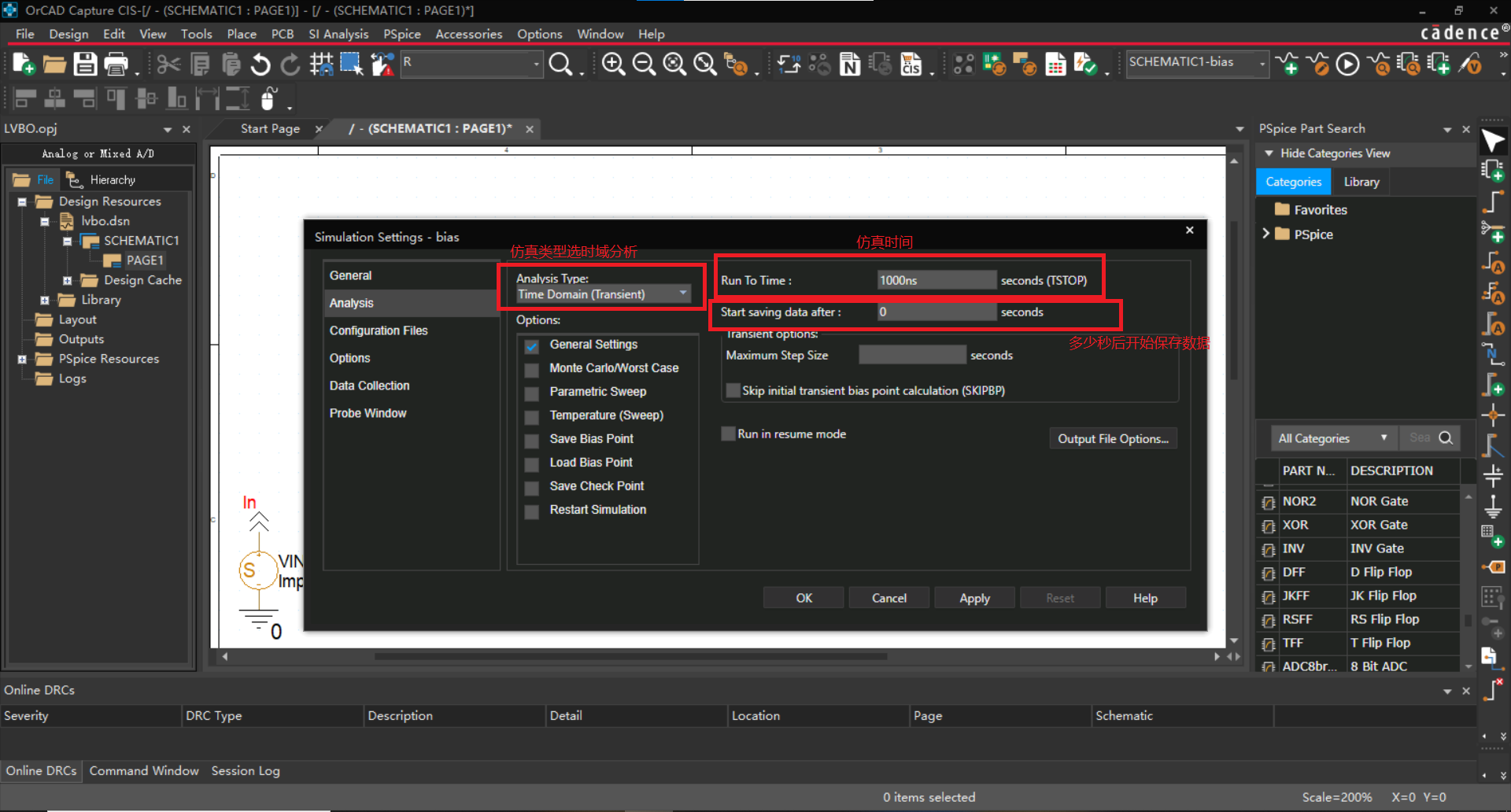

12、在仿真类型里找到时域仿真，设置仿真时间，这里我设置50ms，然后点击OK。

13、运行仿真

14、仿真结果如下，电容太小，导致滤波失败。

15、修改成1uF电容，再进行仿真。

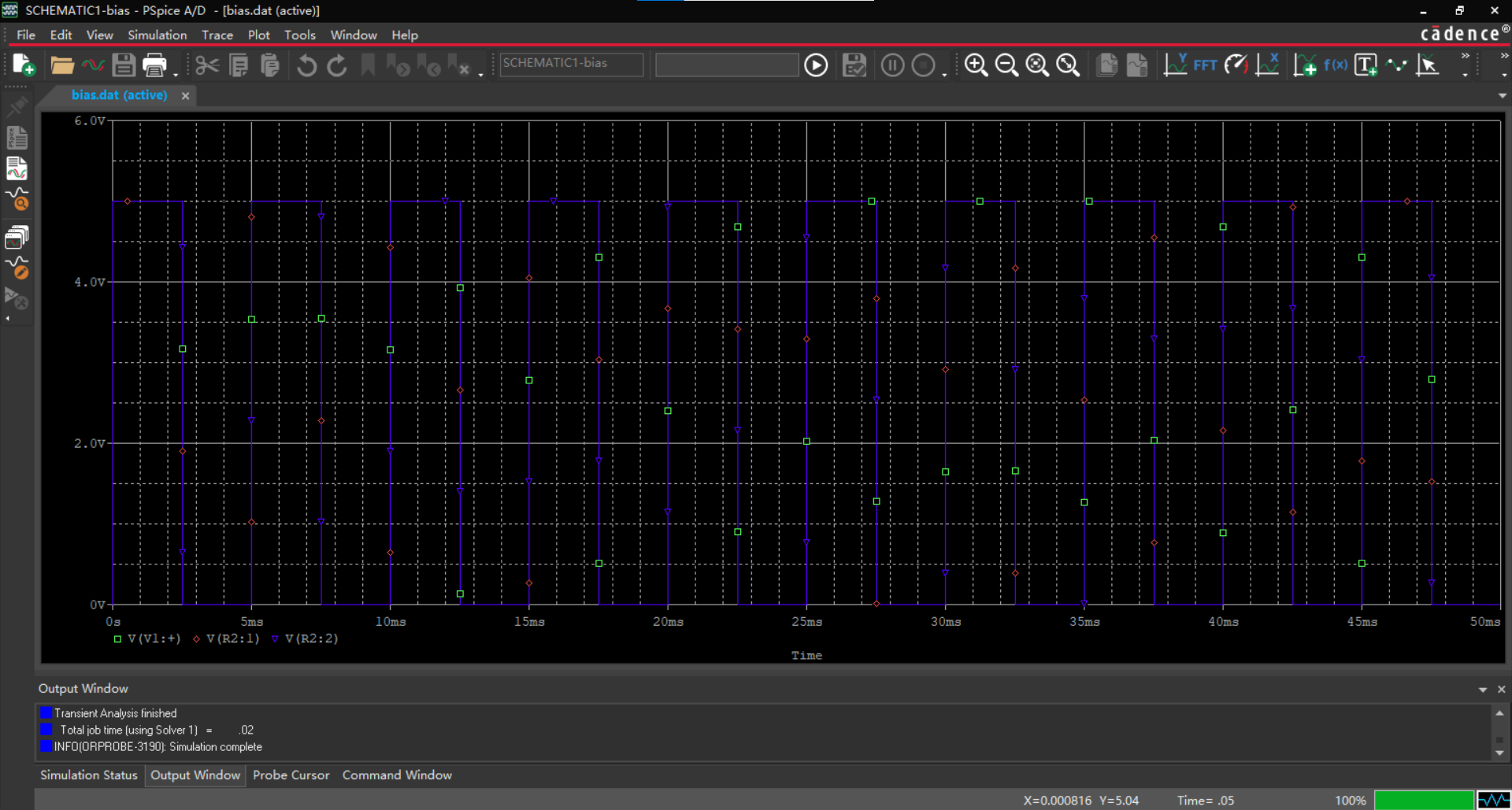

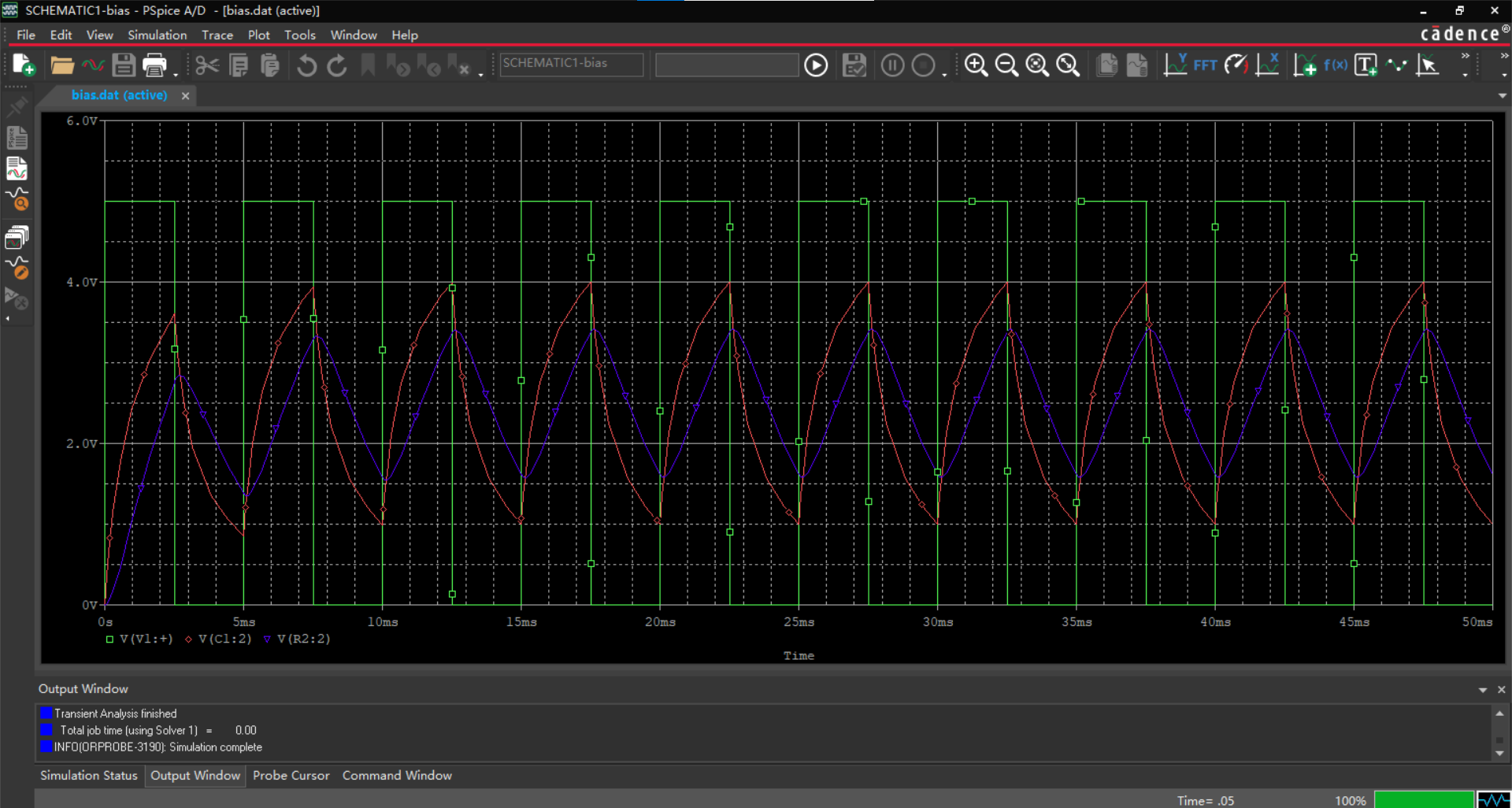

16、仿真结果如下，绿色方波是输入，红色波形是第一级RC输出，紫色波形是第二级RC输出，都达到了滤除高频信号的目的。

二、RC频域分析

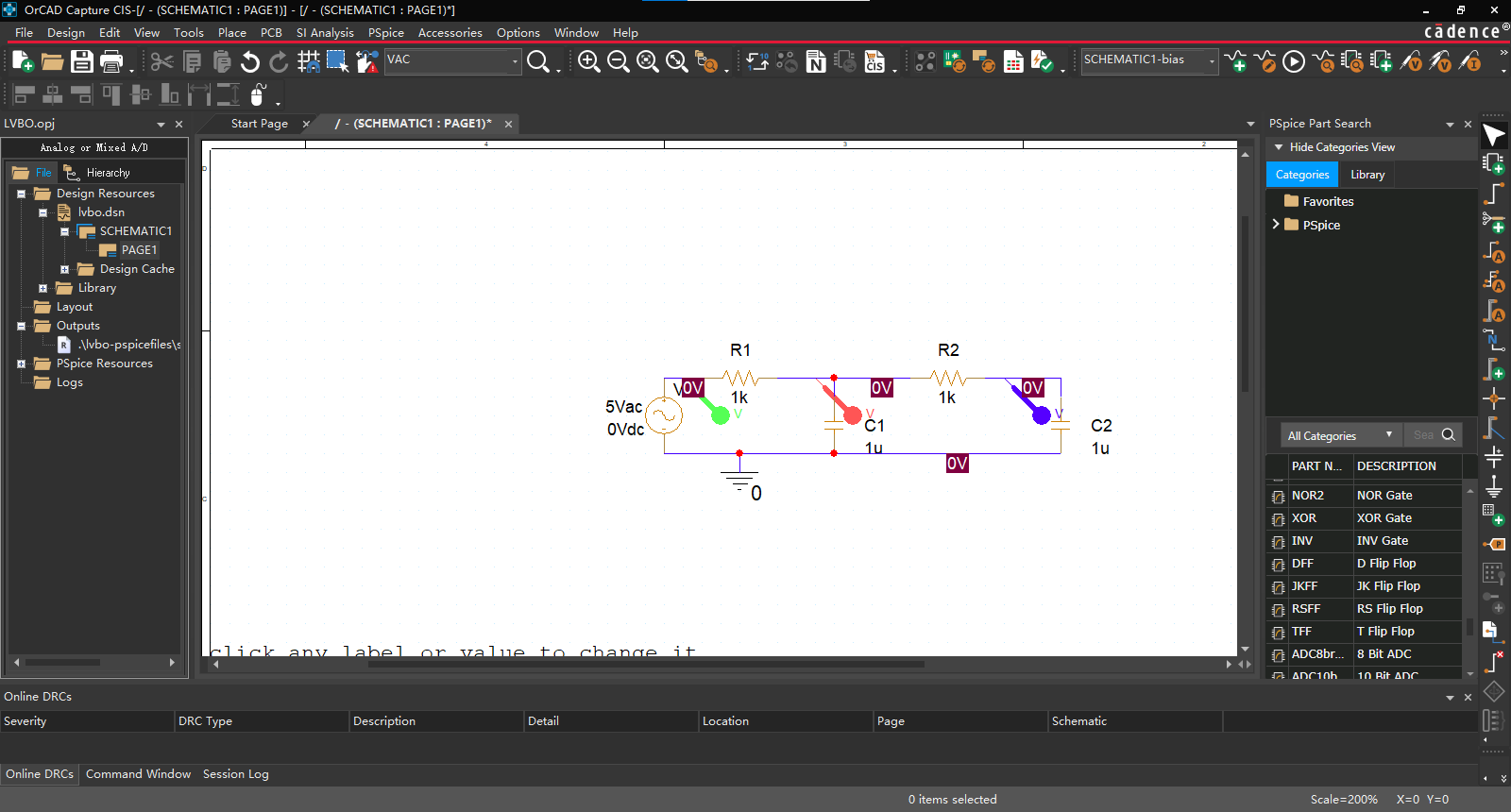

1、把上个例子中的脉冲信号源，改为正弦波交流信号源

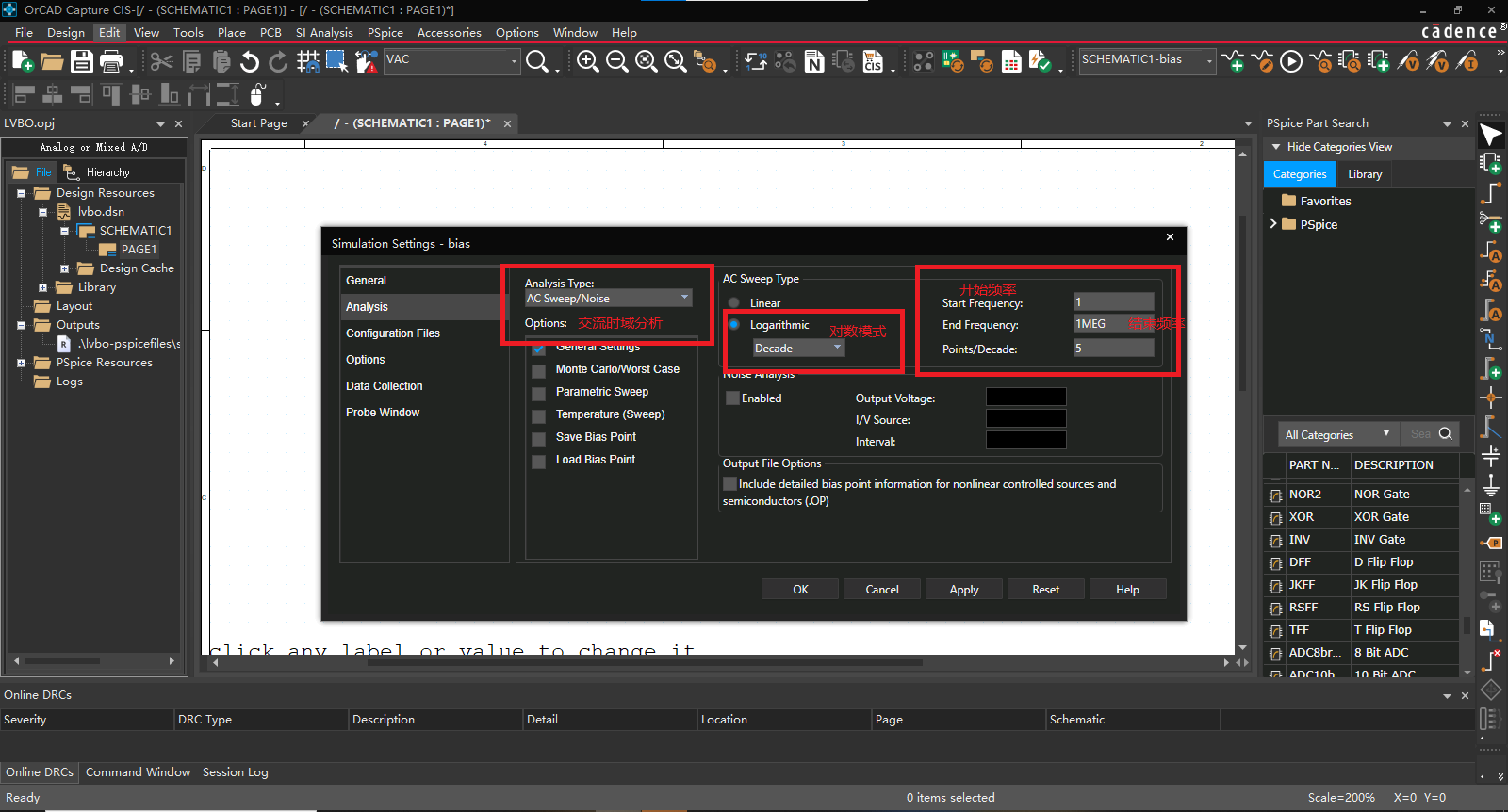

2、更改仿真类型，选择AC Sweep进行频率分析。

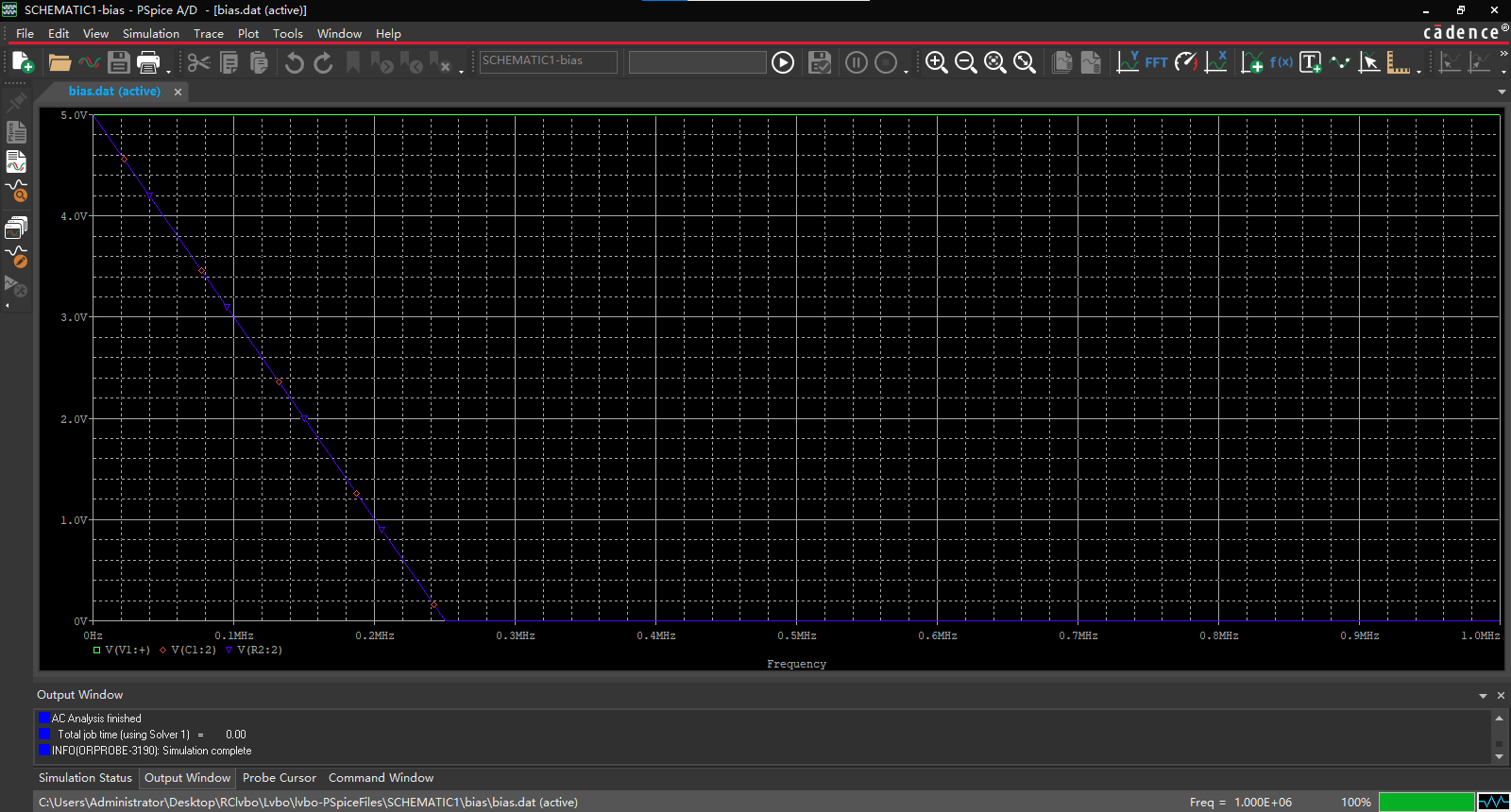

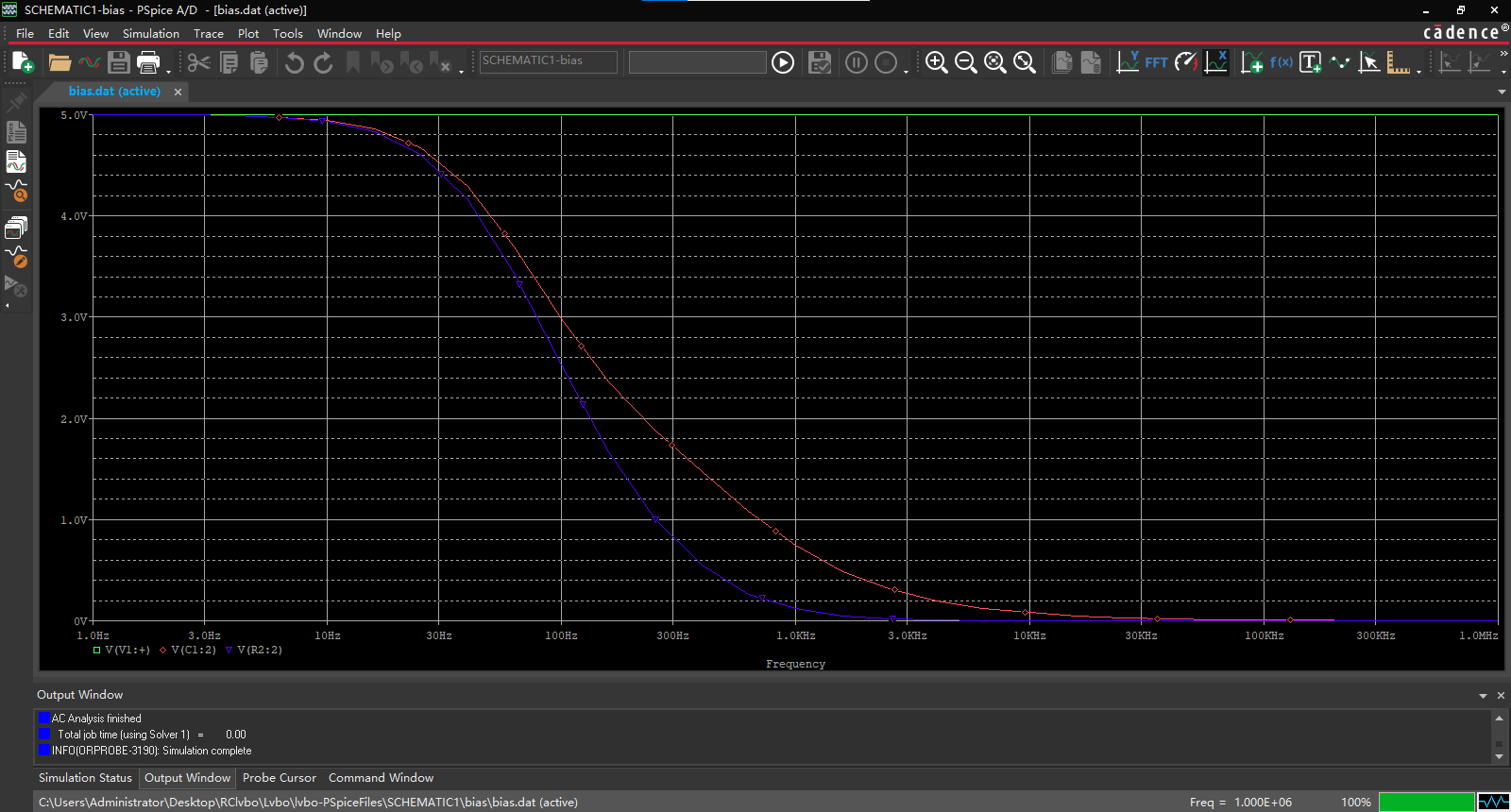

3、下面是仿真结果-显示方式为对数模式

紫色为第二级输出，红色为第一级输出，绿色为输入。

4、更改显示结果为线性方式
