RS232/485转Profinet网关通讯气体检漏仪案例分享

RS232/485转Profinet网关通讯气体检漏仪案例分享

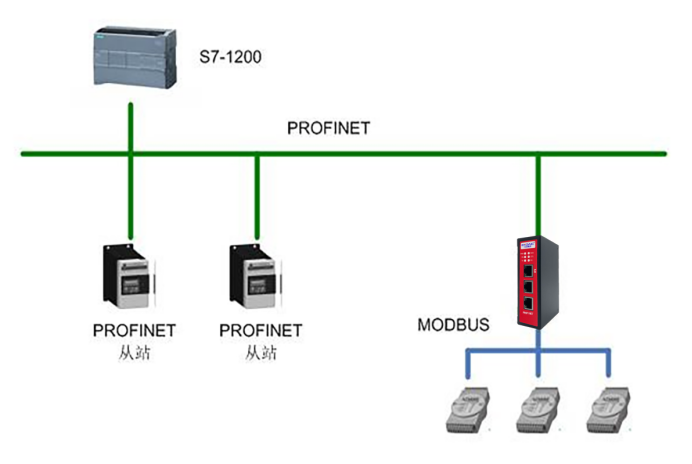

RS232转Profinet网关作为一种重要的工业通讯设备，其作用是将传统的RS232接口设备转换为现代的Profinet接口，从而实现与现代自动化控制系统的无缝对接，提高系统的集成度和性能。

气体检漏仪作为一种常见的工业检测设备，通常配备有RS232或485数字接口。通过引入RS232转Profinet网关，可以实现检漏仪与现代自动化控制系统的高效通讯，从而有效提升生产效率和产品质量。

具体如下：

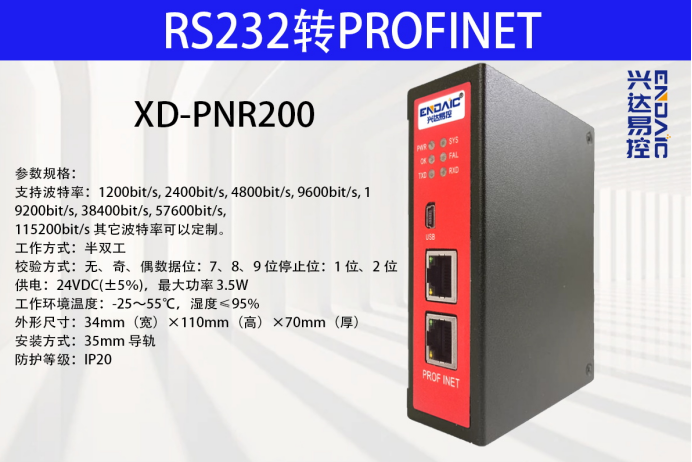

配置步骤要实现RS232转Profinet网关与气体检漏仪的通讯，首先需要在RS232与Profinet设备中间添加232转Profinet（例如XD-PNR200）。这种网关集成了232串口、Modbus与Profinet协议，具有适应性强和应用广泛的特点。

接下来，需要进行以下步骤：打开博图并添加PLC

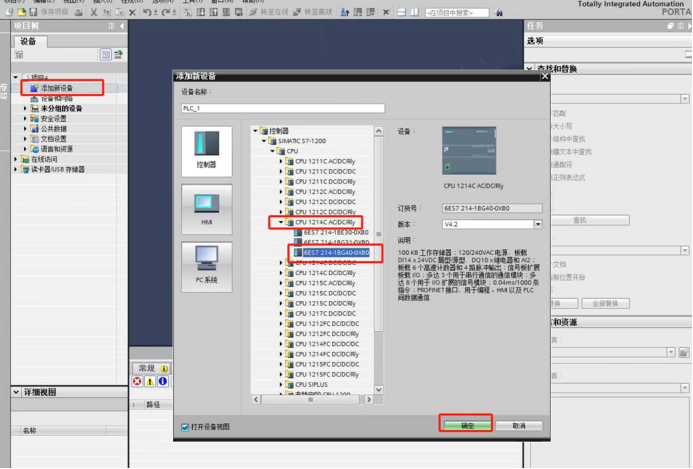

1. 打开博图软件**：启动博图软件，添加PLC。

2. 修改PLC的IP地址：确保PLC的IP地址与本机的IP地址保持在同一网段上。



添加GSD文件

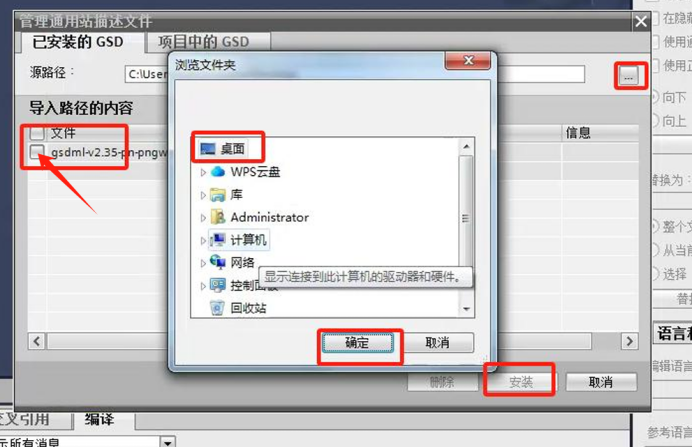

1. 安装GSD文件：在网络视图下点击硬件目录，找到网关驱动并双击添加。

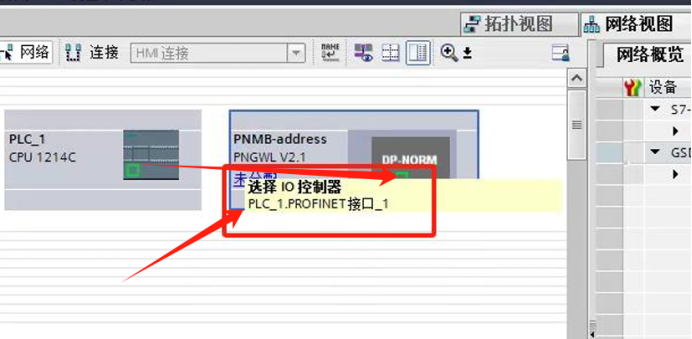

2. 连接PLC与网关：将PLC与网关通过网线连接起来。

配置网关

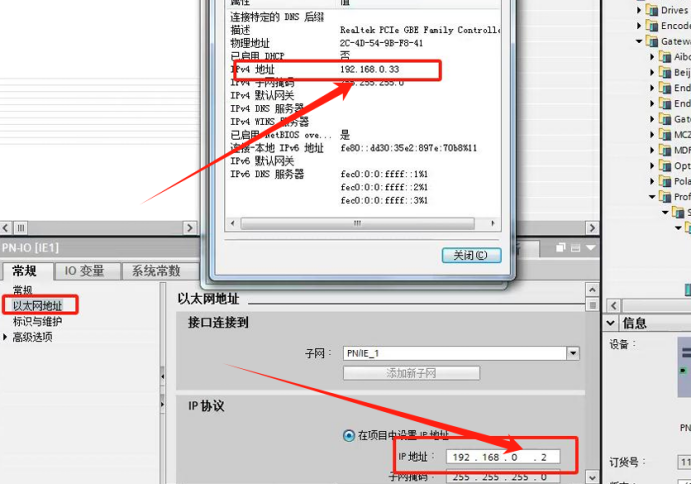

1. 设置IP地址：双击网关配置IP地址，应与PLC的IP地址保持在同一网段上。

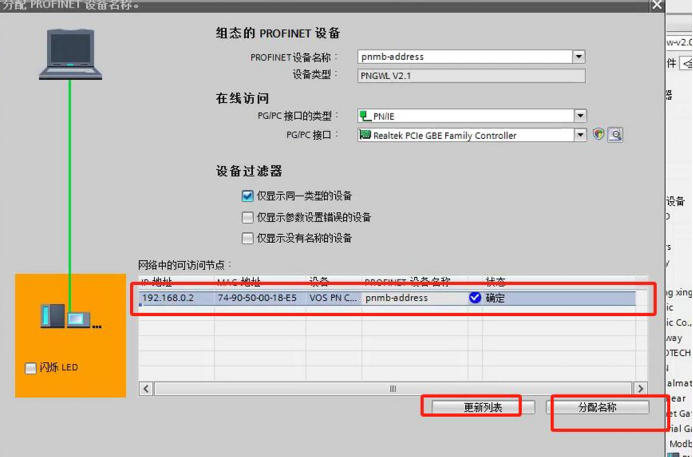

2. 分配设备名称：右击分配网关设备名称，点击更新列表按钮自动搜索到网关，选中后点击分配。

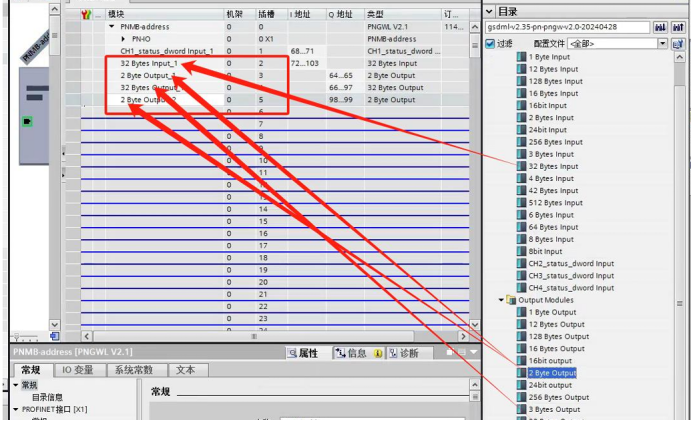

3. 设置读写数据长度：在设备目录下点击硬件目录，设置读写数据长度。

展望未来，随着科技的发展，RS232转Profinet网关的应用前景将更加广阔。一方面，新设备将直接采用更先进的通信协议和技术；另一方面，对于那些仍在使用中的老旧设备，RS232转Profinet网关将继续发挥其独特的作用。可以预见的是，未来更多的传统设备将借助这一技术焕发出新的活力，与现代自动化系统共同构建一个更加智能、高效的工业环境。
