【连接器专题】案例：SD卡座规格书接触阻抗测试标准EIA-364-06B和EIA-364-23有什么区别？
在查看SD卡座规格书中发现两种接触阻抗测试要求：其中一种是EIA-364-6B，另一种为EIA-364-23。

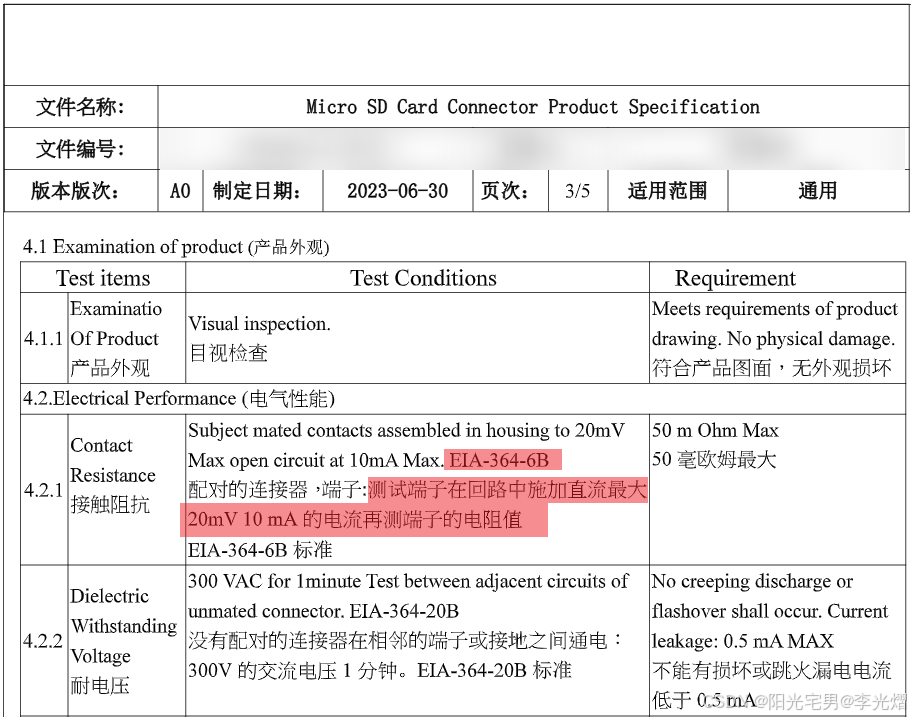

如下所示为接触阻抗测试标准EIA-364-6B的规格书：

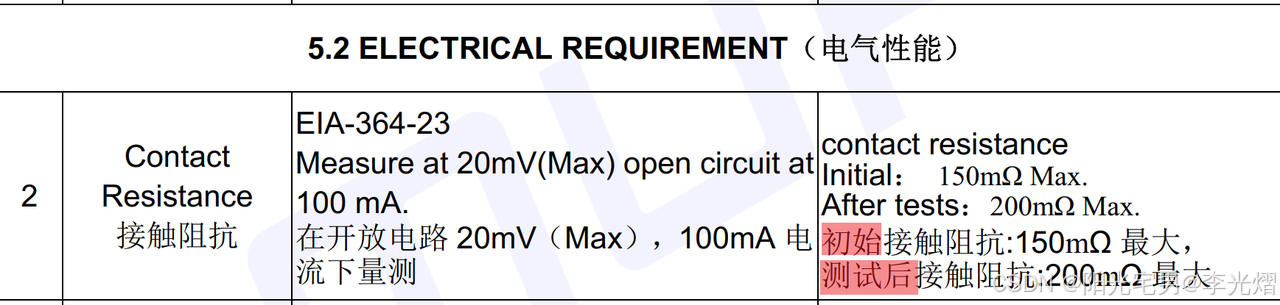

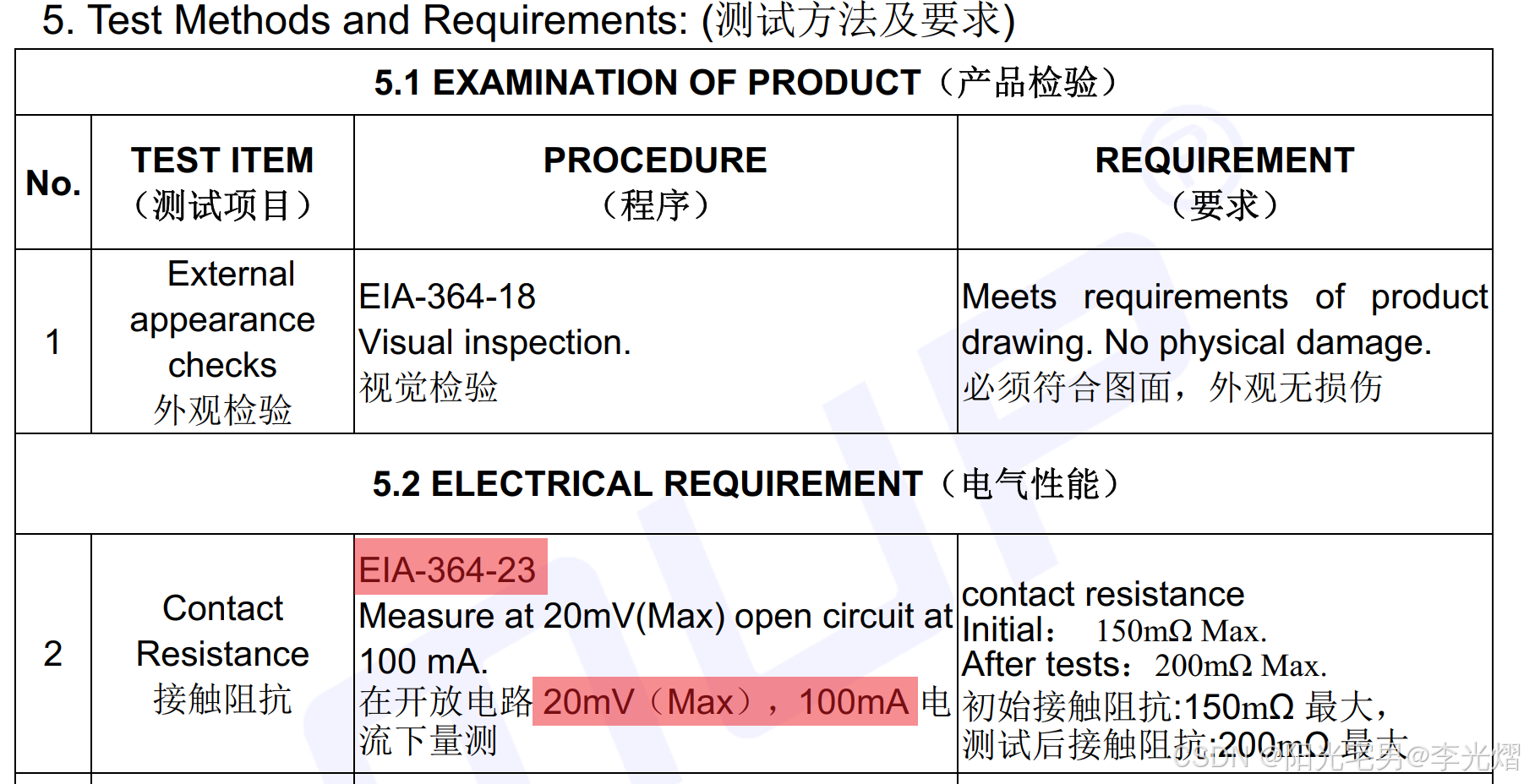

如下所示为接触阻抗测试标准EIA-364-23的规格书：
刚开始不理解为什么，后面通过学习发现在Micro SD卡的接触阻抗测试中，EIA-364-6B和EIA-364-23均为美国电子工业协会（EIA）制定的连接器测试标准，但两者的测试目的、条件和应用场景存在显著差异。
首先最明显的是可以看到两个测试标准的测试电压是相同的，但是测试电流是不同的。EIA-364-6B接触阻抗测试要求电流10mA，EIA-364-23的要求是100mA。

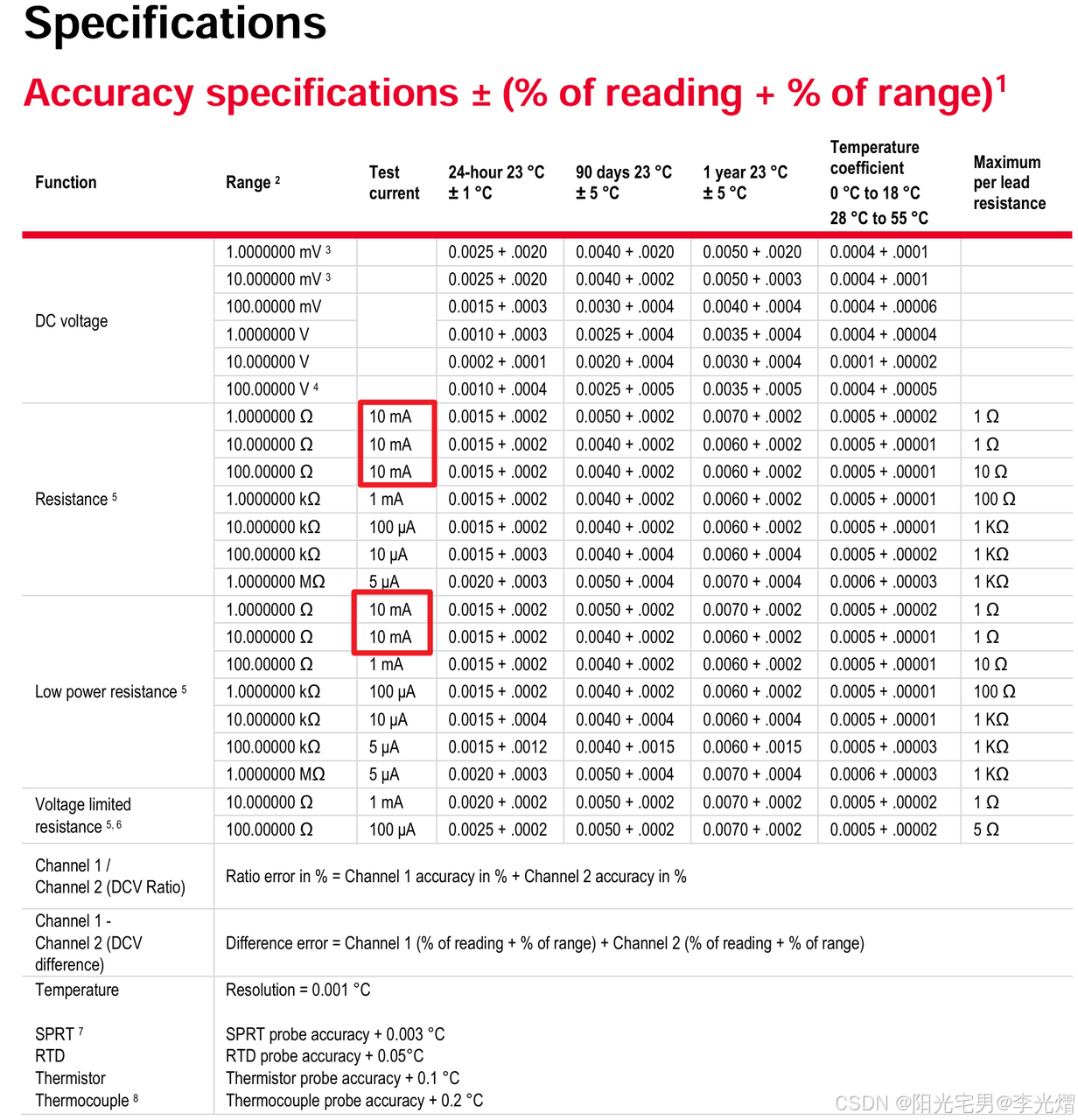

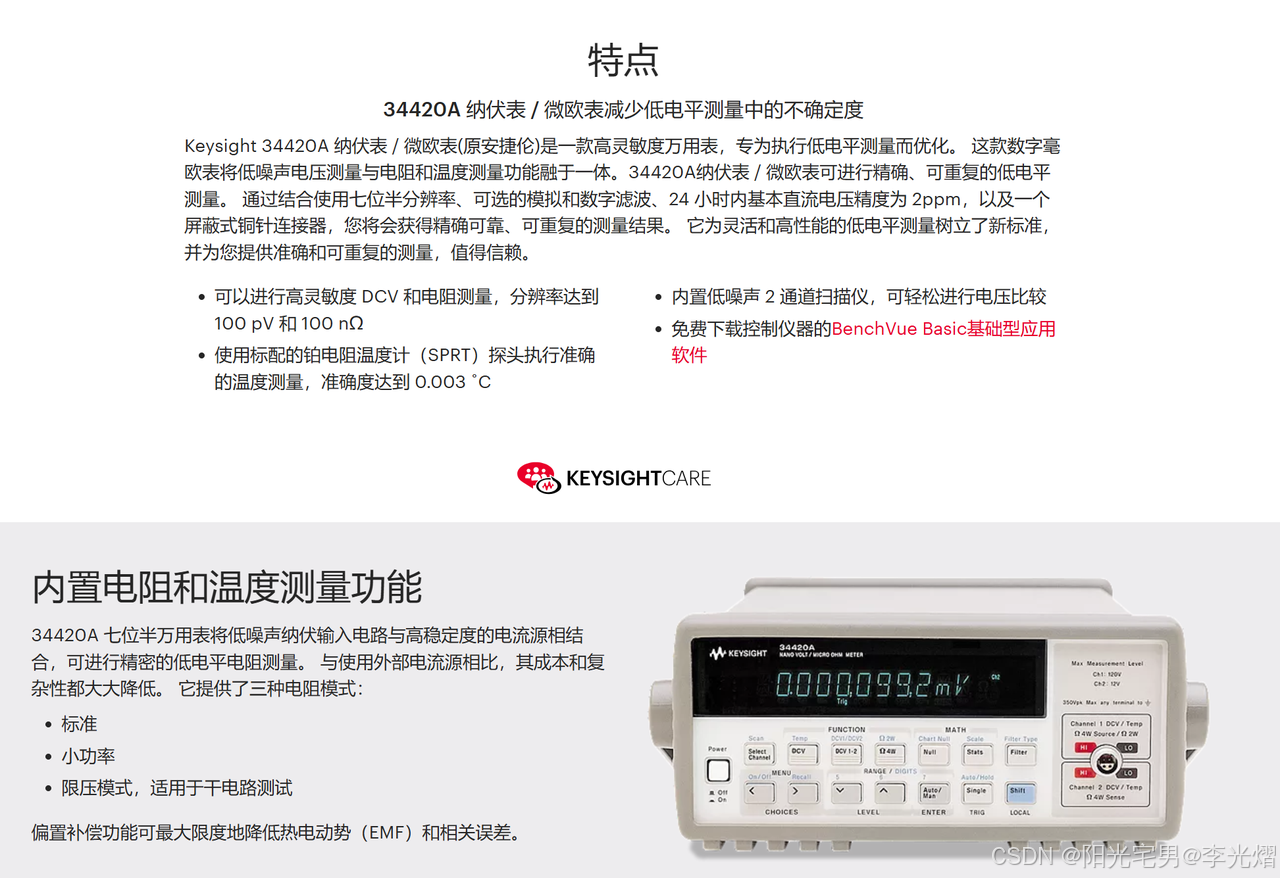

EIA-364-06B接触阻抗测试使用低电平电流（如10mA以下），避免因电流过大导致接触点氧化或材料变化。比如33420A纳伏表就是一种用测试低电平测量优化的万用表，其实就可以用来测试这种低电压低电流的接触阻抗。
EIA-364-06B测试类型为静态接触阻抗，就是在环境条件固定的室温/标准温度下进行的测试。测试复杂度较低，可以直接测量。此标准仅需验证Micro SD卡触点在出厂时的基础导电性能（如金手指镀层质量），或用于常规消费电子产品（如手机、相机）的快速检测。

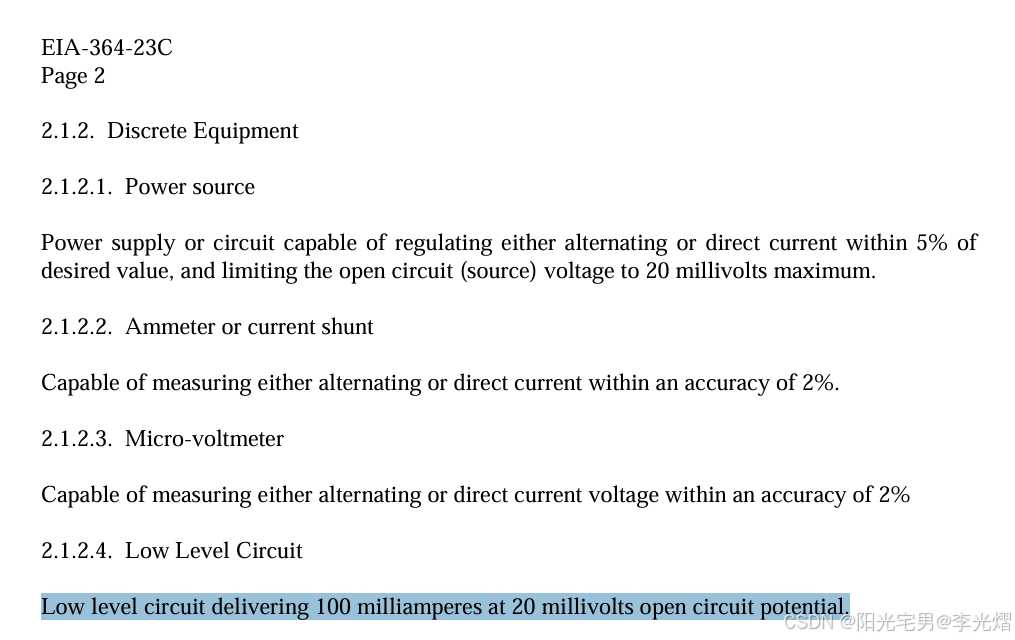

而EIA-364-23中测试电流使用100mA，模拟实际负载下的性能退化。
并且我们可以看到规格书中提供标准值有初始接触阻抗和测试后接触阻抗两个要求，其测试类型属于动态/环境应力后的接触阻抗稳定性测试，测试复杂度较高，需要预处理和多次测量。其原因是如果产品需适应极端环境（如高温、高湿、振动频繁的工业设备或车载记录仪），或需评估长期使用后接触阻抗的稳定性，则采用EIA-364-23标准。
以下在接触阻抗测试对EIA-364-6B和EIA-364-23进行了对比：
| 对比项 | EIA-364-6B | EIA-364-23 |
| 核心目的 | 测量触点静态接触阻抗，验证初始导电性能 | 评估动态/环境应力后的接触阻抗稳定性，验证长期可靠性 |
| 测试条件 | 1. 温度：23±5℃ 2. 湿度：50%±10% RH 3. 无预处理（直接测试） | 1. 预处理条件： - 温度循环（-40℃至85℃） - 机械振动（如5-500Hz随机振动） - 盐雾腐蚀（可选） - 插拔寿命测试（如500次循环） 2. 测试环境：常温或应力环境 |
| 测试仪器 | 1. 四线式微电阻测试仪（如Keysight 34420A） 2. 恒温恒湿箱（维持标准环境） | 1. 四线式电阻测试仪 2. 高低温循环箱（如ESPEC温度冲击试验箱） 3. 振动试验台（如LDS V900系列） 4. 盐雾试验箱（如Q-FOG CCT） |
| 测试参数 | 1. 测试电流：≤10mA（低电平，避免自热效应） 2. 电压范围：≤20mV 3. 测试时间：单次测量（秒级） | 1. 预处理参数： - 温度循环次数（如100次） - 振动加速度（如10Grms） - 盐雾浓度（5% NaCl 典型值） 2. 接触阻抗测量电流：≤100mA（模拟实际负载） 3. 测试周期：数小时至数天（含预处理） |
| 测试步骤 | 1. 清洁触点 2. 固定测试点 3. 施加低电流测量电阻值 | 1. 预处理（按标准进行温度、振动等试验） 2. 清洁触点（若预处理后允许） 3. 动态插拔或负载循环 4. 多次测量接触阻抗变化 |
| 数据指标 | 1. 初始接触阻抗（如≤50mΩ） 2. 阻抗一致性（多触点偏差） | 1. 阻抗变化率（如应力后阻抗增加≤20%） 2. 失效判定（如开路、阻抗超阈值） |
| 适用场景 | 1. 消费级Micro SD卡（手机、相机） 2. 快速产线检测 | 1. 工业级/车载存储设备 2. 高可靠性需求场景（如航空航天、医疗设备） |
| 测试标准引用 | 引用EIA-364-6B（静态接触电阻测试方法） | 引用EIA-364-23（动态接触可靠性测试）及配套标准（如EIA-364-09机械振动、EIA-364-31温度循环） |
结论
不同厂商可能根据产品定位选择标准。例如，对于接触电阻阻抗测试，工业级Micro SD卡更倾向采用EIA-364-23标准，而消费级产品可能仅需满足EIA-364-6B标准。
