继电器相关梳理

开关电器

接触器、继电器和断路器都是一种开关。断路器和接触器是用在电气一次回路的，可以通断大电流，而继电器则是用在电气二次回路的，触点很小，只能通断小电流。

继电器

主要应用了右手螺旋定则，就是一个小电流控大的电磁开关。
用于够成保护回路。保护回路是由电流电压互感器采集信号，通过继电器判断是否需要动作。


时间继电器，中间继电器等。它们是可以构成延时效果，或者增加触头数目，或者增加触头容量等效果。（关键：用于二次回路）
电气符号：

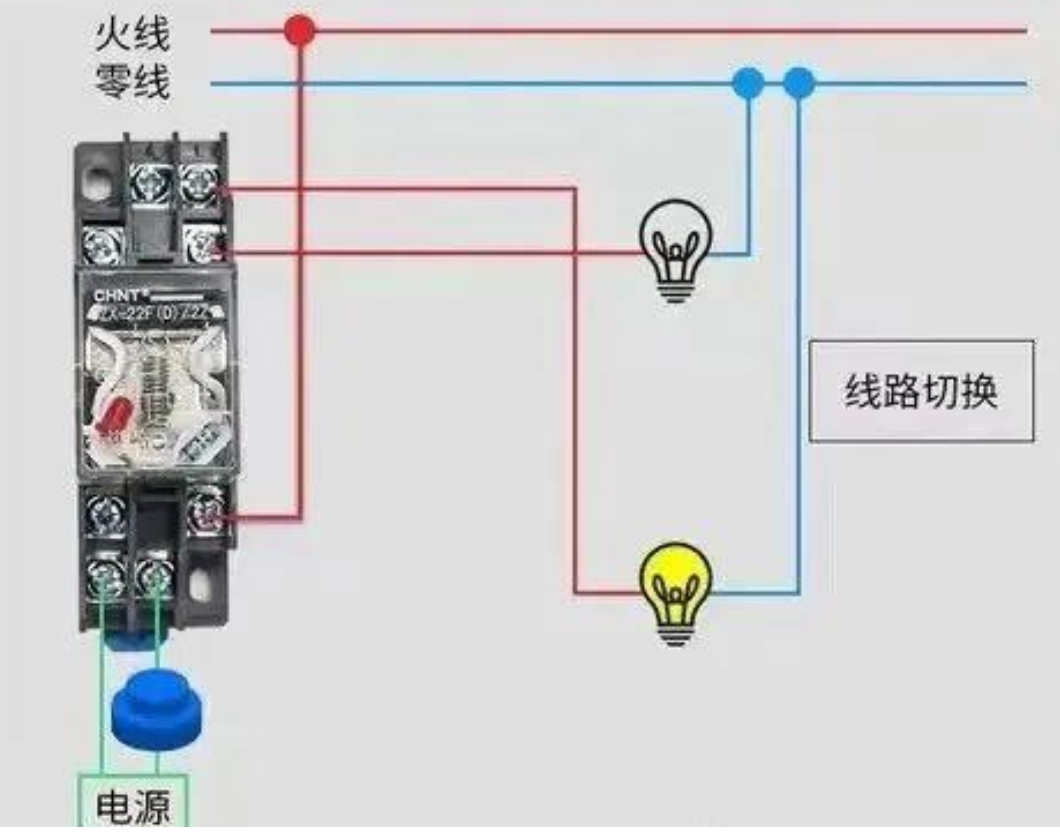

扩展触点

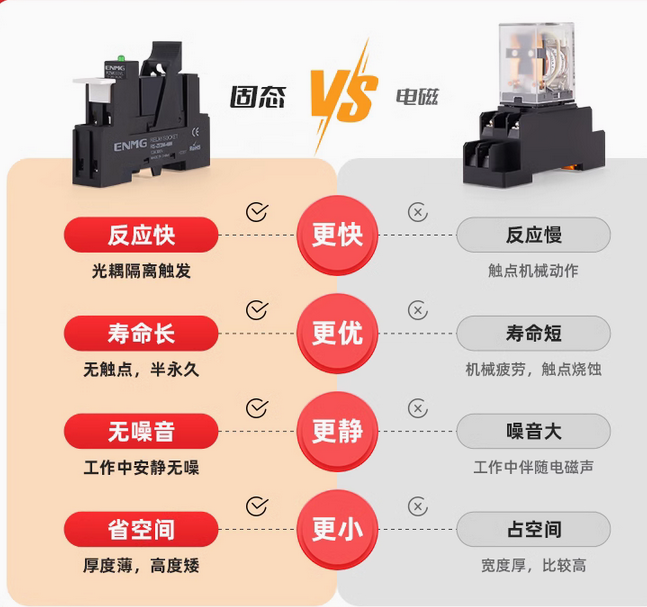

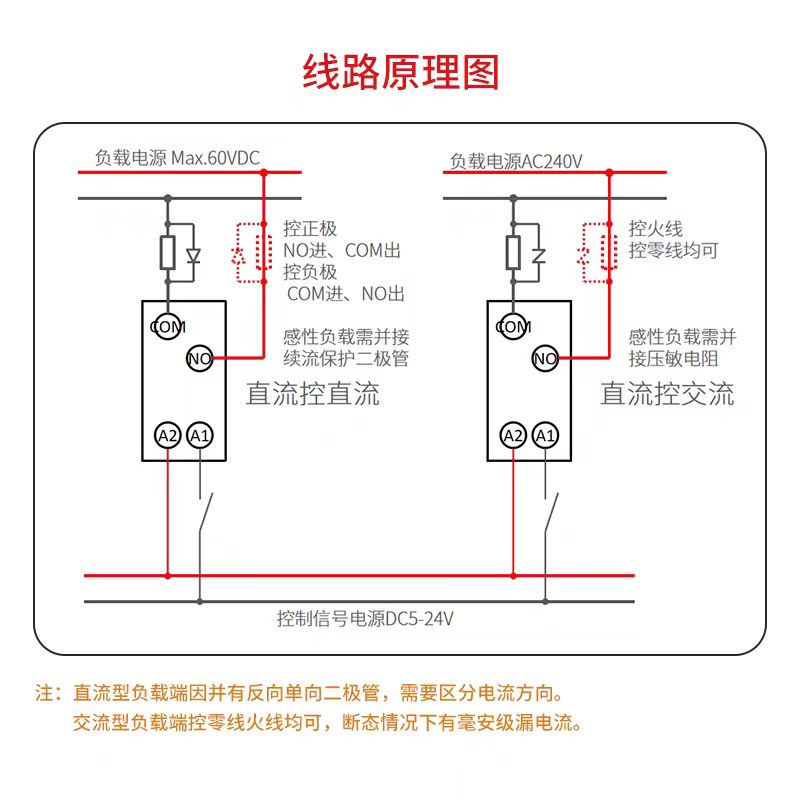

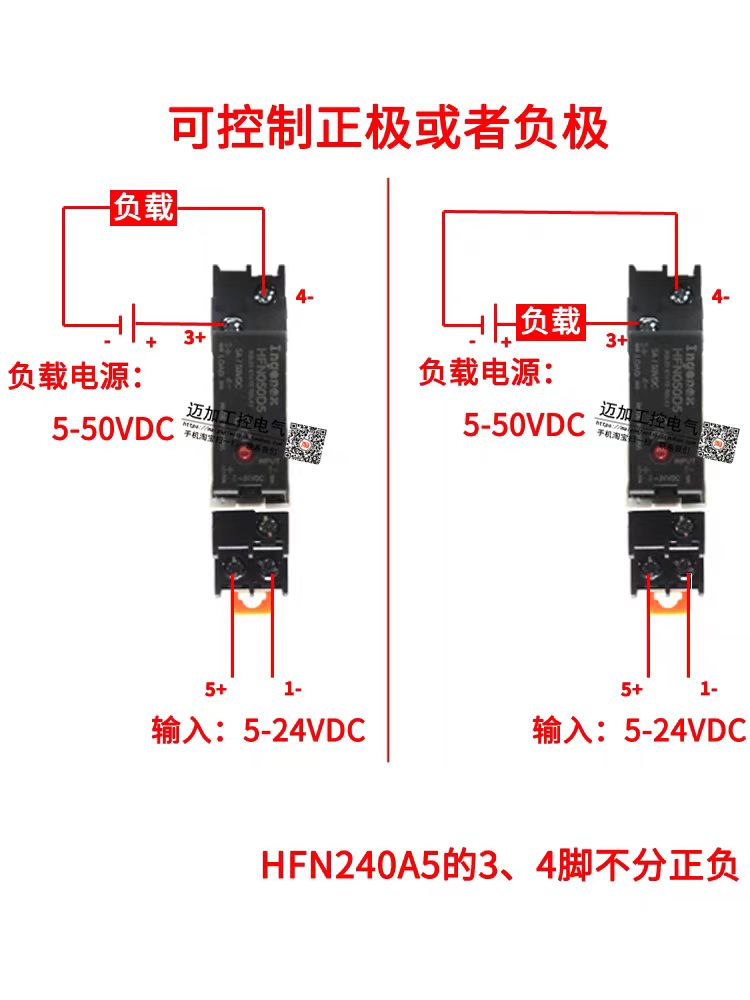

固态继电器

由固态电子元件组成，是一种无触点、无火花的开关器件，适合驱动大功率开关式执行机构。

接触器

接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。跟继电器原理相同，主要用在主回路中。

• 区别是继电器通断的电流一般较小，用在控制回路中；继电器触头容量一般不超过5安培；继电器触头一般不分主辅，不配备灭弧罩。
• 接触器用来接通和断开主电路，通断电流大；接触器触头容量一般不低于10安培；接触器触头有三对主触头和几对辅助触头，且配备灭弧罩。

内部结构

• 三个主触头下连接热敏金属片，电动机过载，双金属片受热变形，左边的辅助触头触发。
• 触发之后，常闭变常开，常闭点接接触器的线圈，断开后电路断开。常开变常闭，常开接警报。


电气符号

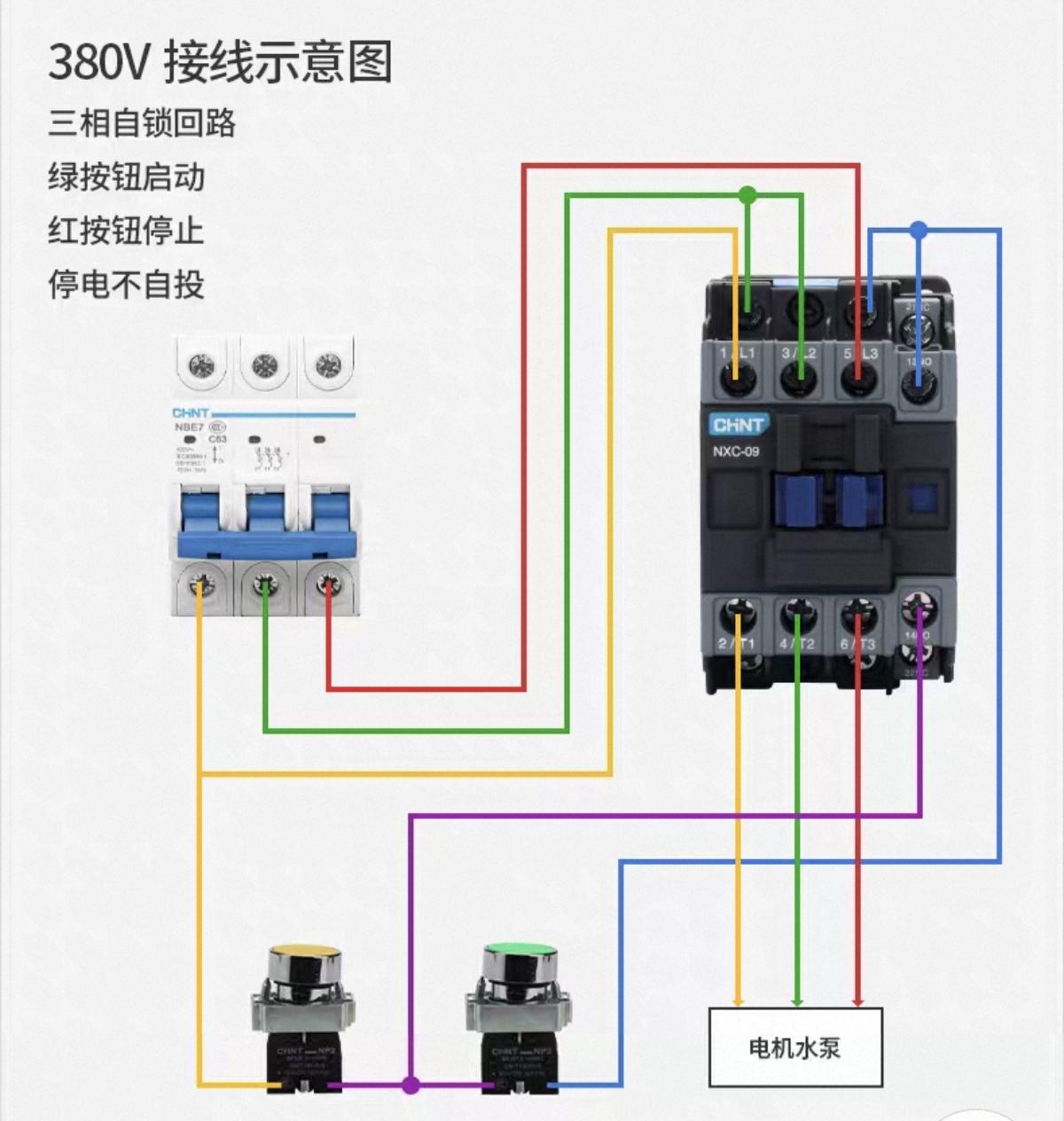

接触器示意

按下这个绿色按钮之后，绿色和蓝色之间形成了线电压，相当于是给这个接触器供了电，供了电之后最右边常开就变成常闭。然后最右面的蓝色和紫色就接通，然后经过黄色形成一个回路，就会导致接触器一直开通。
按下这个黄色按钮之后蓝色到紫色到黄色的这条通路就被断开，然后就没有这个供电了，蓝色到紫色这里的常闭变成常开，然后整个接触器断电。

交流接触器和直流接触器的核心区别在于其线圈的控制电压类型
特性

• 交流接触器 控制电压类型 交流电（如 220V AC、380V AC）
  • 线圈结构 - 线圈匝数较少，导线较粗（适应交流电的阻抗特性）
  • 铁芯需加装短路环（减少交流电磁力的脉动噪音）
  • 灭弧方式 多采用栅片灭弧（利用交流电过零特性辅助灭弧）
• 直流接触器 直流电（如 24V DC、220V DC）
  • 线圈匝数较多，导线较细（适应直流电的低阻抗特性）
  • 铁芯无需短路环（直流电磁力恒定，无脉动）
  • 多采用磁吹灭弧（直流电弧不易熄灭，需强磁场拉长电弧）

断路器

• 断路器的功能主要有保护负载和短路的电流，用于过载和短路的保护用的开关。断路器能够承受比较大的负荷和非常大的短路电流，而且有自动断路的功能。

指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

• 断路器起到了保护电气过电流、过电压等作用

  电气符号


断路器和隔离开关的区别？

断路器通常采用遥控电动操作，而隔离开关则多采用就地手动操作。

使用场景：断路器因其强大的灭弧功能和保护功能，可在带负载下关断，适用于高压电路。而隔离开关则主要用于小负载的情况下关断。

功率转矩

功率的转矩表达：
